Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Масса
- 200 г
- Зев зажима
- 25 мм
- Метод обнаружения
- Средние значения
- Стойкость по напряжению
- 3,7 кВ переменное
Назначение и исполнение

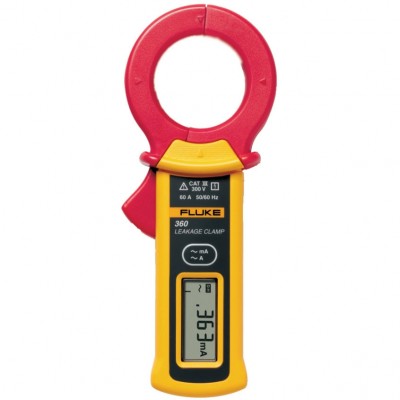

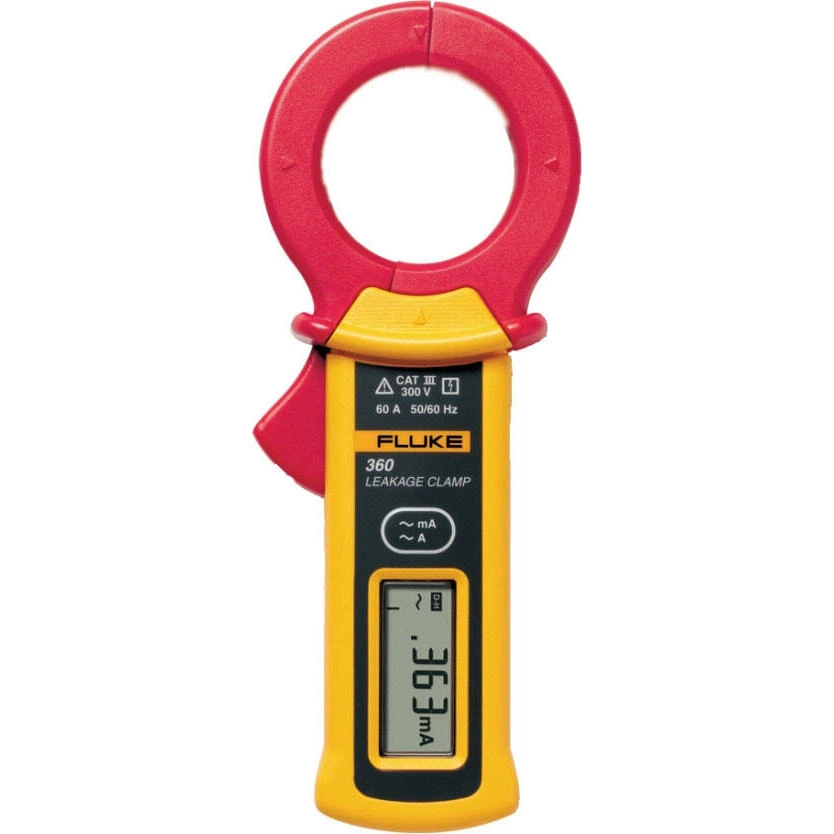

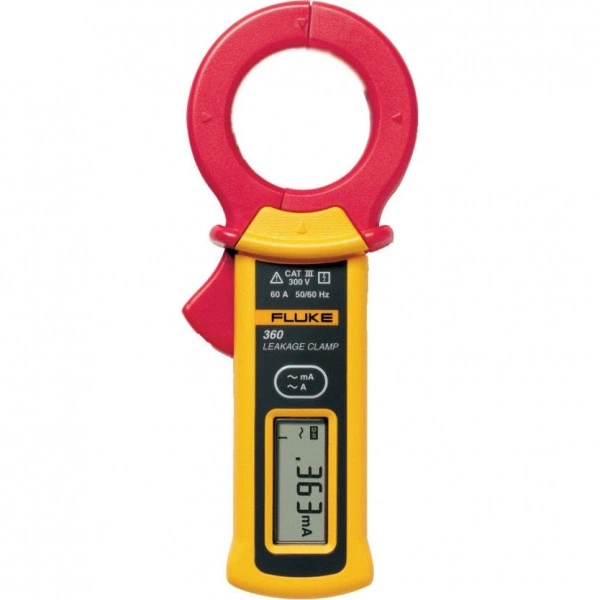

Токоизмерительные клещи FLUKE 360. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности 360
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Возможность измерения токов утечки в диапазоне 3 мА с разрешением 1 мкА, что позволяет точно контролировать эрозию изоляции
- Широкий диапазон измерения от 1 мкА до 60 А для проверки всех характеристик электроустановок
- Высокопрочная конструкция токоизмерительных клещей, рассчитанная на 50 000 измерительных операций, обеспечивает повышенную ударопрочность и продлевает срок службы прибора.
- Портативный и компактный тестер токов утечки с широкими (40 мм/1,5 дюйма) клещами

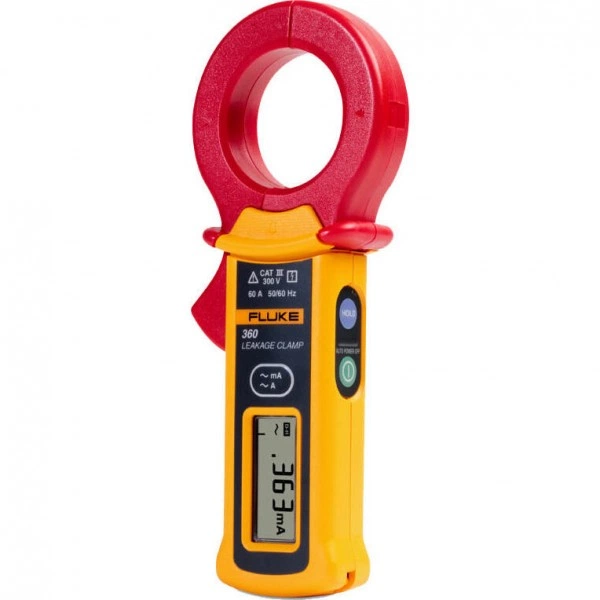

- Удобная кнопка фиксации показаний для проведения измерений токов утечки в труднодоступных местах
- Функция автоматического отключения с звуковым сигналом продлевает срок службы батареи
- Достоверность результатов измерений в соответствии с IEC1010 и стандарта по электромагнитной совместимости (EMC)
- Соответствие всем требованиям по классу применения и функциональных возможностей стандарта безопасности VDE0404-4 и стандарта VDE0702 по приборам для измерения токов утечки и дифференциальных токов в электрооборудовании
- Тестер токов утечки Fluke 360 является прочным и точным прибором, предназначенным для измерения токов утечки.
- Уникальная конструкция токоизмерительных клещей Fluke 360 для измерения токов утечки в цепях переменного тока исключает влияние от других проводников и минимизирует результаты воздействия внешних магнитных полей даже при измерении малых токов.
- Прочные и высококачественные клещи тестера утечки Fluke 360 гарантируют долговечность прибора и высокую стабильность и повторяемость результатов в течение долгих периодов эксплуатации.

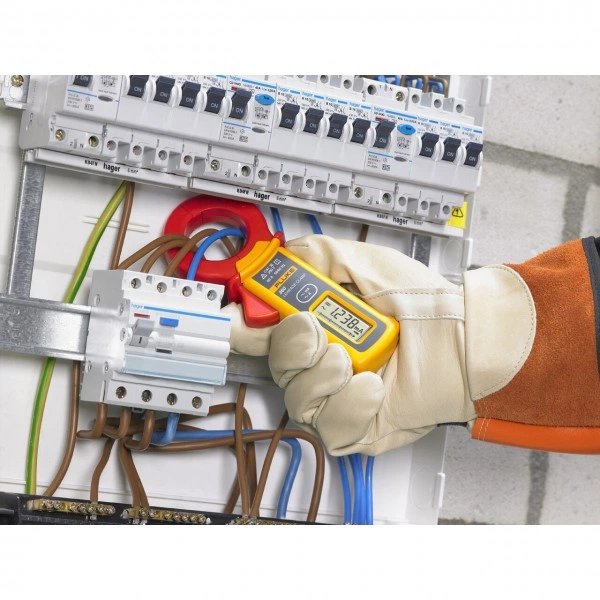

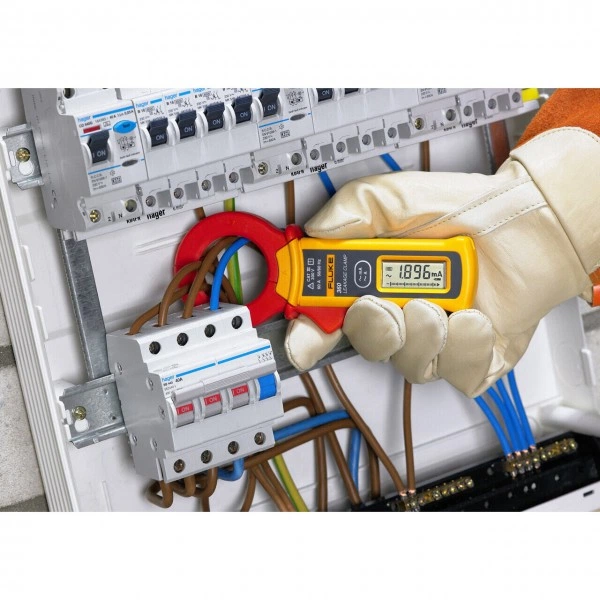

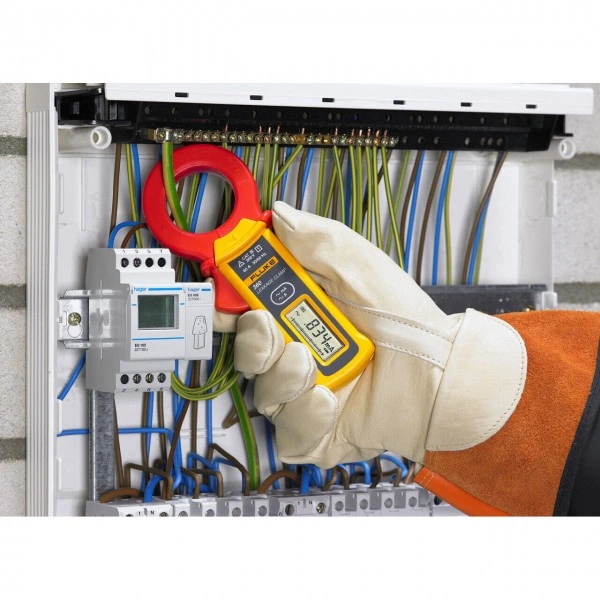

- С помощью клещей Fluke 360 для измерения токов утечки можно проводить методическое обследование электроустановок с целью обнаружения источников токов утечки.
- Токовые клещи Fluke 360 представляют собой точный прибор для определения токов утечки.
- Токоизмерительные клещи Fluke 360 способны измерять токи утечки в диапазоне 3 мА с точностью 1 мкА, благодаря чему можно максимально точно и эффективно контролировать качество изоляции.
- Широкий диапазон измерений тока в пределах от 1мкА до 60А позволит вам быстро проверить все необходимые характеристики электроустановок.
- Большой диаметр раскрытия клещей Fluke 360 позволит вам обследовать провода и группы проводников сечением до 40мм.
- Токовые клещи Fluke 360 оснащены большим контрастным жидкокристаллическим дисплеем, который способен отображать измеренные значения как в цифровом виде, так и виде гистограммы, состоящей из 32 сегментов.
- Цикл измерений составляет 2 измерения в секунду (на цифровом дисплее) или 12 измерений в секунду (дисплей с гистограммой).
- Питание Fluke 360 осуществляется от стандартной плоской батареи CR2032, которая обеспечивает до 90 часов непрерывных измерений.
- Функция энергосбережения подает звуковой сигнал и отключает прибор после 10 минут бездействия.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | 176 мм x 70 мм x 25 мм |
| Масса | 200 г |
| Зев зажима | 25 мм |
| Метод обнаружения | Средние значения |
| Диапазон измерения сопротивления | 400 Ом |
| Стойкость по напряжению | 3,7 кВ переменное |
| Диапазон измерения переменного тока | 400 A |
| Диаметр измеряемого проводника | Не более 40 мм |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Комплектация и совместимость
Комплект поставки

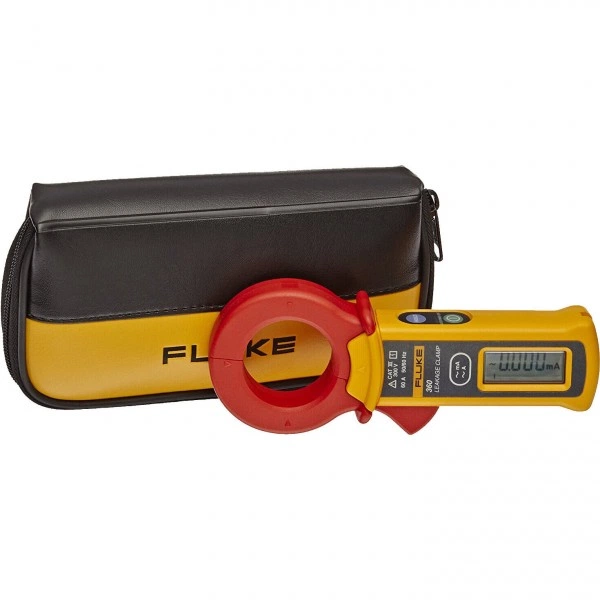

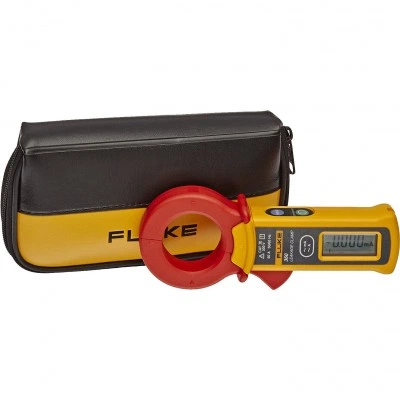

- Клещи Fluke 360 для измерения токов утечки1 шт.
- Руководство пользователя1 шт.
- Мягкий футляр для переноски1 шт.
