Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Измерение AC
- True RMS
- True RMS
- Да
- Зев зажима
- 58 мм
Назначение и исполнение

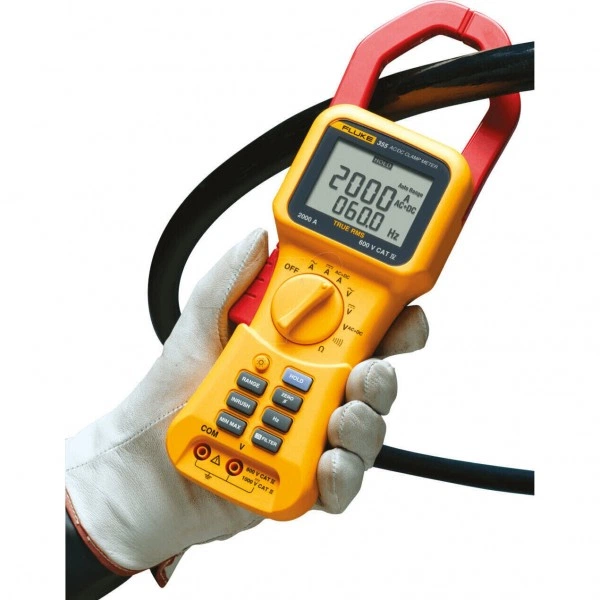

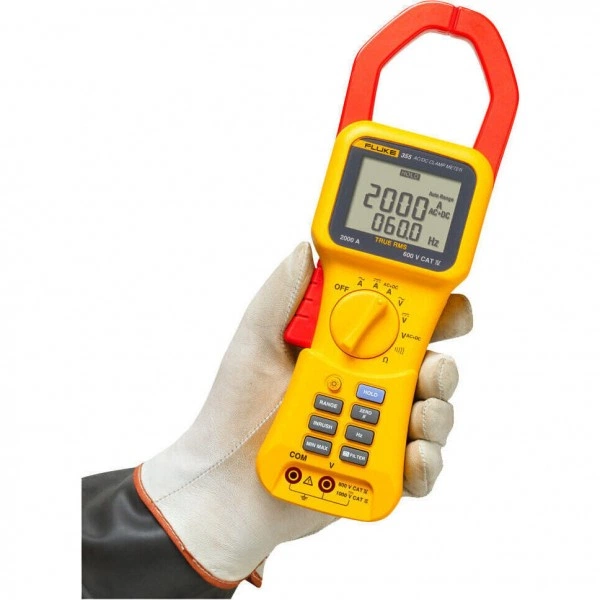

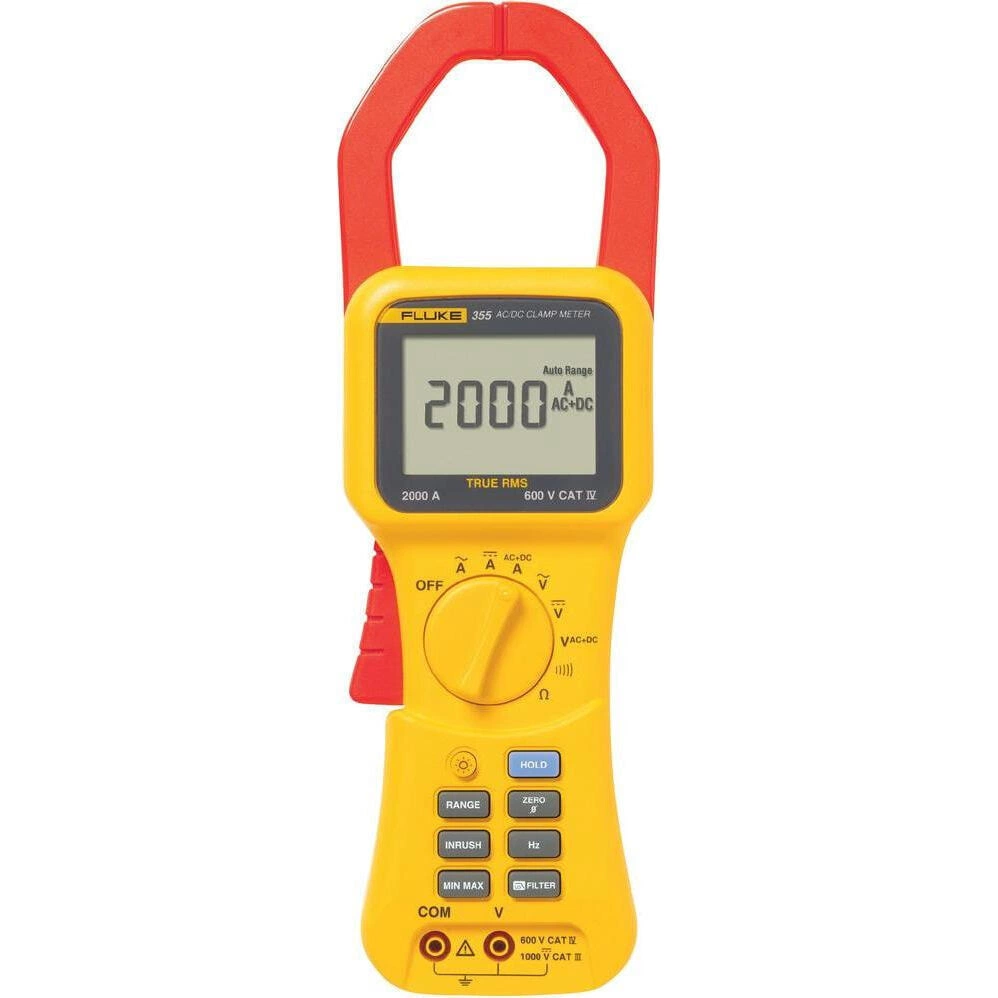

Токоизмерительные клещи FLUKE 355. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности 355
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Надежно работают в широком диапазоне сильноточных приложений с токами до 2000 А перем. тока + среднекв. значения постоянного тока или 1400 А переменного тока и 2000 А постоянного тока
- Большой размер клещей - 58 мм (2,3 дюйма) - позволяет проводить измерения на проводниках с большим сечением или на нескольких проводниках одновременно
- Степень безопасности CAT IV 600 В, CAT III 1000 В обеспечивает дополнительную защиту пользователя
- Функция измерения пусковых токов обеспечивает высокую точность и повторяемость измерений "токов включения"
- Возможность измерения высоких напряжений до 1000 V переменного (среднекв. значение) и постоянного тока, 600 В переменного и 1000 В постоянного тока позволяет выполнять несколько измерений с помощью одного прибора (только клещи 355)
- Функция измерения сопротивления до 400 кОм со звуковым сигналом для проверки целостности цепи обеспечивает для клещей удобство работы с мультиметром. (только в клещах 355)
- Возможность точного измерения частоты в диапазоне до 1 кГц облегчает поиск неисправностей
- Функции МИН МАКС и средн ускоряют анализ результатов измерений
- Большой дисплей с подсветкой позволяет проводить измерения при слабом освещении
- Функция фиксации показаний позволяет выполнять измерения в местах, где прямое наблюдение дисплея затруднено
- Фильтр низких частот сглаживает помехи от нагрузок с высоким уровнем шумов и позволяет получить стабильные результаты
- Надежные показания цифровых токоизмерительных клещей Fluke 355 и 353 для измерения среднеквадратичных значений; разработаны для измерения больших токов до 2000А.
- Прочная конструкция и степень защиты CAT IV 600 В или CAT III 1000 В повышают уровень безопасности при выполнении измерений на мощных установках.
- Профессиональные токоизмерительные клещи Fluke 355 с функцией True RMS представляют собой многофункциональный прибор, который позволит заменить собой целый набор инструментов для качественной электродиагностики и будет полезен специалистам-электрикам, работающим с высоким напряжением в промышленности, строительстве или коммунальном хозяйстве.
- Fluke 353 имеют раскрытие на 58 мм, благодаря чему можно эффективно работать на проводах и кабелях большого сечения, в том числе, на нескольких проводах одновременно.
- Токоизмерительные клещи Fluke 355 имеют эргономичную форму и удобно лежат в ладони, а все манипуляции с прибором можно выполнять одной рукой.
- Токовые клещи Fluke 355 позволяют определять силу постоянного и переменного тока в диапазонах 40А и 400А, благодаря чему можно использовать прибор для измерений как больших, так и малых токов.
- Кроме этого, можно измерять напряжение постоянного и переменного тока от 0 до 1000В (предел измерения: 600В в сети переменного и 1000В - постоянного тока) и сопротивление до 400кОМ.
- Токовые клещи Fluke 355 оснащены специальным преобразователем для определения истинного среднеквадратического значения True-RMS, что позволяет измерять ток с искаженными кривыми.
- Функция измерения точного частоты в диапазоне до 1 кГц упростит поиск неисправностей в сети.
- Fluke 355 выполнен из прочного пластика, который обеспечивает надежную защиту от негативных механических воздействий.
- При работах в труднодоступных местах, когда видимость дисплея ограничена, можно воспользоваться функцией удержания показаний на экране (Data Hold).
- Прочная конструкция прибора и высокая степень электробезопасности (CAT IV 600 В) надежно защищают токовые клещи Fluke 353 от перегрузок при выполнении диагностики на мощных установках.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| True RMS | Да |
| Зев зажима | 58 мм |
| Диапазон измерения сопротивления | 400 Ом |
| Диапазон измерения переменного тока | 2000 А |
| Диапазон измерения частоты | От 5,0 Гц до 1 кГц |
| Диапазон измерения напряжения переменного тока | 600 В |
| Коэффициент формы (50/60 Гц): Диапазон: 40 А | Коэффициент формы* : 2 при 33 А; 2,4 при 27 А |
| Коэффициент формы (50/60 Гц): Диапазон: 400 А | Коэффициент формы* : 2 при 330 А; 2,4 при 270 А |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Условия измерений
- *При CF > 2 к величине ошибки добавляется 2 %
Комплектация и совместимость

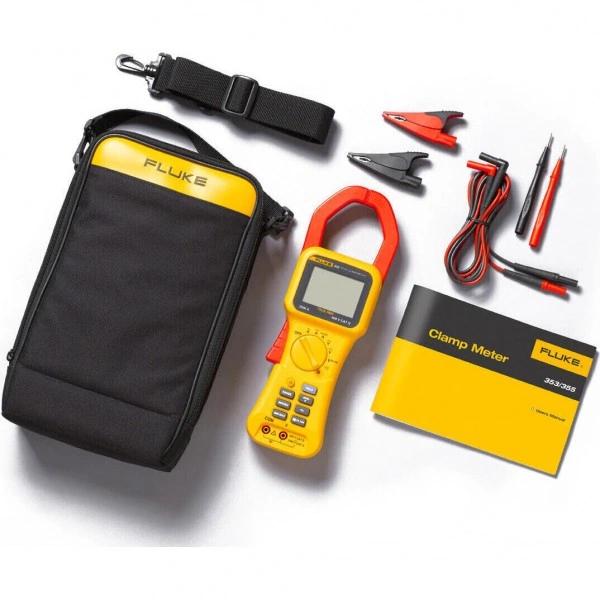

Комплект поставки
- Токоизмерительные клещи Fluke 3551 шт.
- Силиконовые измерительные провода TL224 длиной 1,5 м1 шт.
- Набор тестовых щупов TP21 шт.
- 6 Батареи типа АА1 шт.
- Руководство пользователя1 шт.
- Мягкий футляр для переноски C431 шт.
