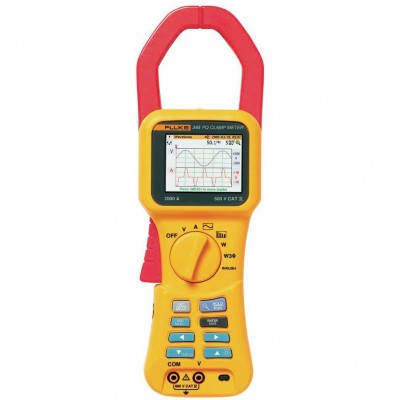

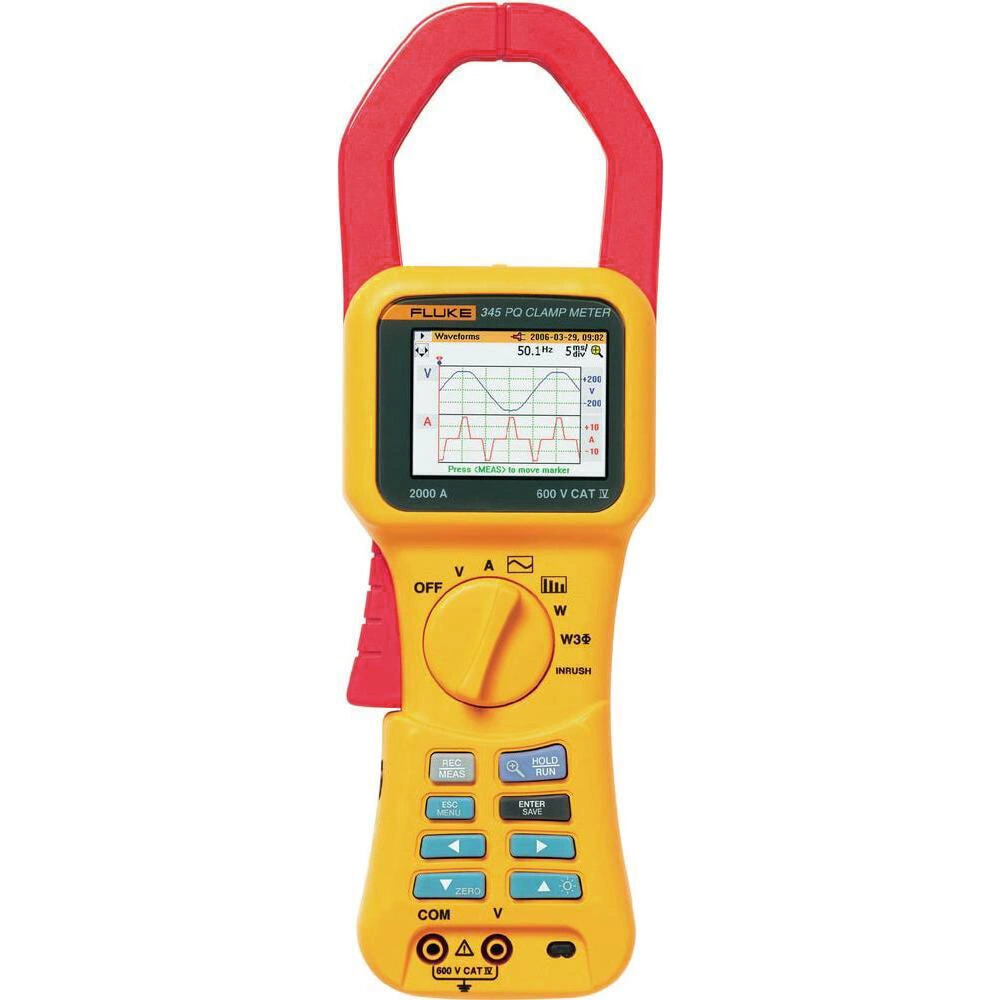

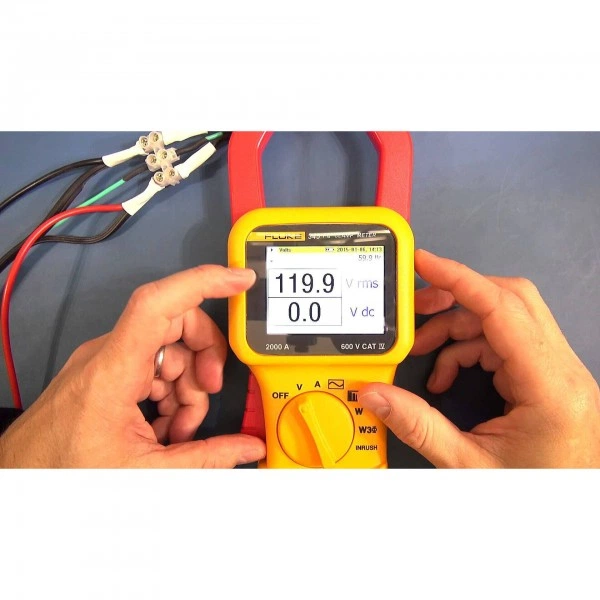

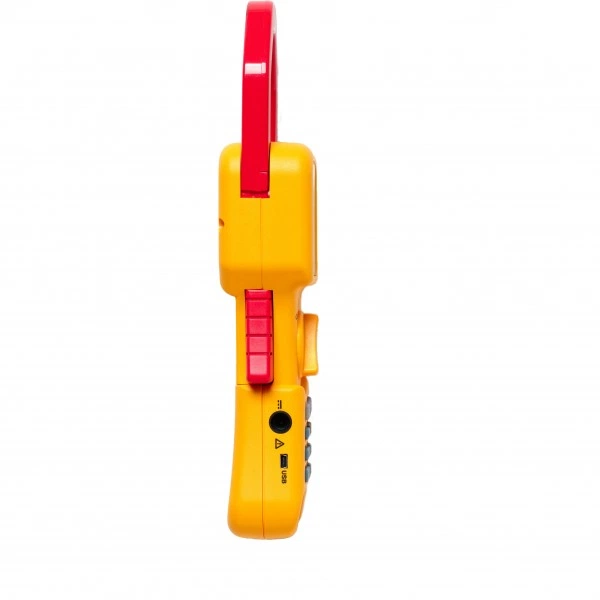

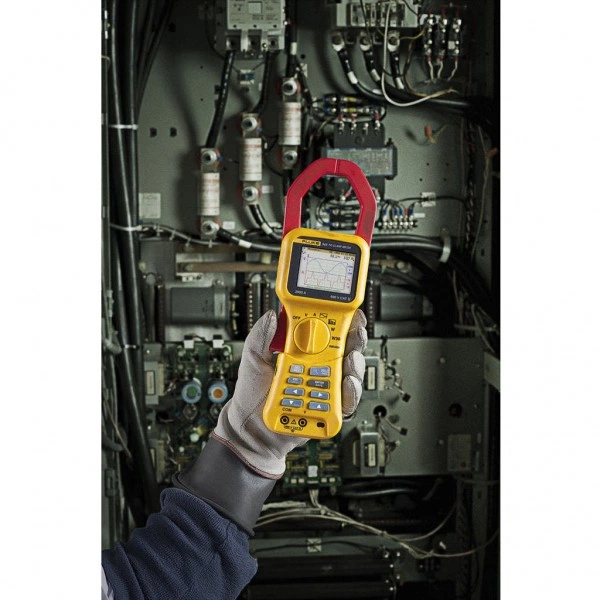

Токоизмерительные клещи FLUKE 345

Измерение напряжения

Диапазон измерения напряжения переменного тока

600 В

Диапазон измерения напряжения постоянного тока

600 В

Измерение всех параметров мощности (ВА /ВАР /Коэффициент

Измерение всех параметров мощности (ВА /ВАР /Коэффициент мощности): Диапазон напряжения — от 1 В до 825 В (среднеквадратичное значение)

Измерение напряжения (пост., среднеквадратичного значения пост.

Измерение напряжения (постоянного, среднеквадратичного значения постоянного напряжения, среднеквадратичного значения переменного напряжения): Максимальное напряжение — Для всех режимов измерения при постоянном токе и в диапазоне частот от 15 Гц до 1 кГц Максимальное напряжение равно 1 000 В, среднеквадратичное значение среднеквадратичное напряжение является истинным среднеквадратичным значением (суммой постоянной и переменной составляющих)

Измерение тока

True RMS

Да

Диапазон измерения переменного тока

1400 А

Диапазон измерения постоянного тока

2000 А

Измерение всех параметров мощности (ВА /ВАР /Коэффициент

Измерение всех параметров мощности (ВА /ВАР /Коэффициент мощности): Диапазон тока — От 10 А до 1400 А (среднеквадратичное значение)

Измерение переменного и постоянного тока

Измерение истинных среднеквадратичных значений переменного тока до 1400 А и постоянного тока до 2000 А с помощью токоизмерительных клещей без разрыва цепи

Измерение тока (пост., среднеквадратичного значения пост. тока

Измерение тока (постоянного, среднеквадратичного значения постоянного тока, среднеквадратичного значения переменного тока): Разрешение — 10 мА в диапазоне 40 А 100 мА в диапазоне 400 А 1 А в диапазоне 2000 А

Проверка источников постоянного тока

Прямое измерение пульсаций (в %) на батареях и в системах постоянного тока

Пусковой ток

Регистрация и анализ ложных срабатываний устройств защиты для периодов от 3 до 300 секунд

Измерение температуры

Условия окружающей среды (только для использования в

Условия окружающей среды (только для использования в помещениях): Температурный коэффициент при измерениях напряжения — ≤ ± 0,15 % от показаний на 1 °C

Частота и временные параметры

Диапазон измерения частоты

65 Гц

Измерение всех параметров мощности (ВА /ВАР /Коэффициент

Измерение всех параметров мощности (ВА /ВАР /Коэффициент мощности): Диапазон частот — Постоянный ток и в диапазоне от 15 Гц до 1 кГц

Коэффициент мощности (однофазные и трехфазные системы)

Коэффициент мощности (однофазные и трехфазные системы): Диапазон частот — от 15 Гц до 1 кГц

Коэффициент реактивной мощности (однофазные и трехфазные

Коэффициент реактивной мощности (однофазные и трехфазные системы): Диапазон частот — От 15 до 22 Гц и от 45 Гц до 65 Гц

Измерительные функции

Диапазон измерения

От 0 до 1650 кВт для постоянного тока или до 1200 кВт для переменного тока

Измерение всех параметров мощности (ВА /ВАР /Коэффициент

Измерение всех параметров мощности (ВА /ВАР /Коэффициент мощности): Значения при перегрузке — 1 000 В (среднеквадратичное значение)/10 000 А Для всех режимов измерения при постоянном токе и в диапазоне частот от 15 Гц до 1 кГц. Ток перегрузки 10 000 А или произведение среднеквадратичного тока на частоту < 400 000

Измерение реактивной мощности (однофазные и трехфазные

Измерение реактивной мощности (однофазные и трехфазные системы): Диапазон коэффициента мощности (PF) — 0,3 < PF < 0,99

Измерение энергии (кВт•ч): Диапазон измерения

40 000 кВтч

Измерение энергии (кВт•ч): Функция автоматического выбора

Измерение энергии (кВт•ч): Функция автоматического выбора диапазона — 4 кВтч, 40 кВтч, 400 кВтч, 4 000 кВтч, 40 000 кВтч

Коэффициент мощности (однофазные и трехфазные системы)

Коэффициент мощности (однофазные и трехфазные системы): Диапазон измерения — Емкостной от 0,3 до 1,0 и индуктивный от 1,0 до 0,3 (емкостной от 72,5° до 0° и индуктивный от 0° до 72,5°)

Коэффициент реактивной мощности (однофазные и трехфазные

Коэффициент реактивной мощности (однофазные и трехфазные системы): Диапазон измерения — Емкостной от 0,3 до 1,0 и индуктивный от 1,0 до 0,3 (емкостной от 72,5° до 0° и индуктивный от 0° до 72,5°)

Функция автоматического выбора диапазона

4 кВА, 40 кВА, 400 кВА, 1650 кВА

Регистрация и интерфейсы

Регистрация данных

Идентификация нерегулярных сбоев путем поминутной регистрации любых параметров качества электроэнергии, включая гармоники, в течение месяца

Экран и управление

Дисплей: ЖК-дисплей

Цветной трансмиссивный ЖК-дисплей размерами 320 x 240 пикселов (70 мм по диагонали) с 2-уровневой подсветкой

Метрологические параметры

Измерение реактивной мощности (однофазные и трехфазные

Измерение реактивной мощности (однофазные и трехфазные системы): Разрешение — 1 ВАР в диапазоне 4 кВАР 10 ВАР в диапазоне 40 кВАР 100 ВАР в диапазоне 400 кВАР 1 кВАР в диапазоне 1200 кВАР

Измерение энергии (кВт•ч): Разрешение

1 Вт ч в диапазоне 4 кВтч 10 Вт ч в диапазоне 40 кВтч 100 Вт ч в диапазоне 400 кВтч 1 кВтч в диапазоне 4 000 кВтч 10 кВтч в диапазоне 40 000 кВтч

Коэффициент искажения (DF): Разрешение

0,1 %

Коэффициент мощности (однофазные и трехфазные системы)

Коэффициент мощности (однофазные и трехфазные системы): Погрешность — ± 3°

Коэффициент реактивной мощности (однофазные и трехфазные

Коэффициент реактивной мощности (однофазные и трехфазные системы): Погрешность — ± 3°

Номинальная точность в среде с высоким уровнем помех

Фильтр низких частот позволяет получить точные результаты с помощью токоизмерительных клещей даже при искажении формы сигнала на электронных нагрузках

Погрешность

± 2,5 % от показания ± 5 единиц младшего разряда W1Ø < 2 кВт ± 0,08 кВт W3Ø < 4 кВт ± 0,25 кВт

Погрешность измерения напряжения постоянного тока

1.5% ± 5

Погрешность измерения переменного тока

1.5% ± 5

Погрешность измерения постоянного тока

1.5% ± 5

Погрешность: Полная мощность > 2 кВА

± 0,08 кВА

Погрешность: при измерениях пост. напряжения и

Погрешность: при измерениях постоянного напряжения и среднеквадратичного значения постоянного напряжения: V < 1 В — ± 0,02 В

Погрешность: при измерениях пост. тока и среднеквадратичного

Погрешность: при измерениях постоянного тока и среднеквадратичного значения постоянного тока: I < 10 А — ± 0,2 А

Погрешность: Реактивная мощность > 4 кВАР

± 0,25 кВАР

Погрешность: Режим измерения ампер-часов (AHr): I > 10 А

± 2 % от показания ± 5 единиц младшего разряда

Погрешность: Режим измерения ампер-часов (AHr): I < 10 А

± 0,5 А час

Погрешность: Режим измерения пик-фактора (CF - Crest Factor)

Погрешность: Режим измерения пик-фактора (CF - Crest Factor): Разрешение — 0,01

Погрешность: Режим измерения пик-фактора (CF - Crest Factor): 3

Погрешность: Режим измерения пик-фактора (CF - Crest Factor): 3 ≤ CF < 5 — ± 5 % от показания ± 5 единиц младшего разряда

Погрешность: Режим измерения пиковых значений (Pk): I > 10 А

± 5 % от показания ± 5 единиц младшего разряда

Погрешность: Режим измерения пиковых значений (Pk): I < 10 А

± 5 А

Погрешность: Режим измерения пиковых значений (Pk): V > 1 В

± 5 % от показания ± 5 единиц младшего разряда

Погрешность: Режим измерения пиковых значений (Pk): V < 1 В

± 0,03 В

Погрешность: Режим измерения пульсаций (RPL): 100 % ≤ RPL < 600

Погрешность: Режим измерения пульсаций (RPL): 100 % ≤ RPL < 600 % — ± 5 % от показания ± 5 единиц младшего разряда

Погрешность: Режим измерения пульсаций (RPL): 2 % ≤ RPL < 100 %

± 3 % от показания ± 5 единиц младшего разряда

Погрешность: Режим измерения пульсаций (RPL): Разрешение

0,1 %

Погрешность: Режим измерения средних значений (AVG): I > 10 А

± 3 % от показания ± 5 единиц младшего разряда

Погрешность: Режим измерения средних значений (AVG): I < 10 А

± 5 А

Погрешность: Режим измерения средних значений (AVG): V > 1 В

± 3 % от показания ± 5 единиц младшего разряда

Погрешность: Режим измерения средних значений (AVG): V < 1 В

± 0,03 В

Погрешность: Энергия > 2 кВтч

± 3 % ± 5 разряда

Погрешность: Энергия < 2 кВтч

± 0,08 кВтч

Разрешение

1 ВА в диапазоне 4 кВА 10 ВА в диапазоне 40 кВА 100 ВА в диапазоне 400 кВА 1 кВА в диапазоне 1200 кВА

Суммарный коэффициент искажений (THD): Разрешение

0,1 %

Электропитание

Блок питания BE345, заменяющий питание от батареи: Входное

Блок питания BE345, заменяющий питание от батареи: Входное напряжение — 110/230 В 50/60 Гц

Блок питания BE345, заменяющий питание от батареи: Выходные

Блок питания BE345, заменяющий питание от батареи: Выходные параметры — 15 В постоянного тока, 300 мА

Питание: Батарея

6 щелочных батареек 1,5 В типа AA MN 1500 или IEC LR6

Питание: Стандартное время работы батареи

> 10 часов (при полной подсветке) > 12 часов (при сниженной подсветке)

Условия эксплуатации и защита

Высший класс безопасности

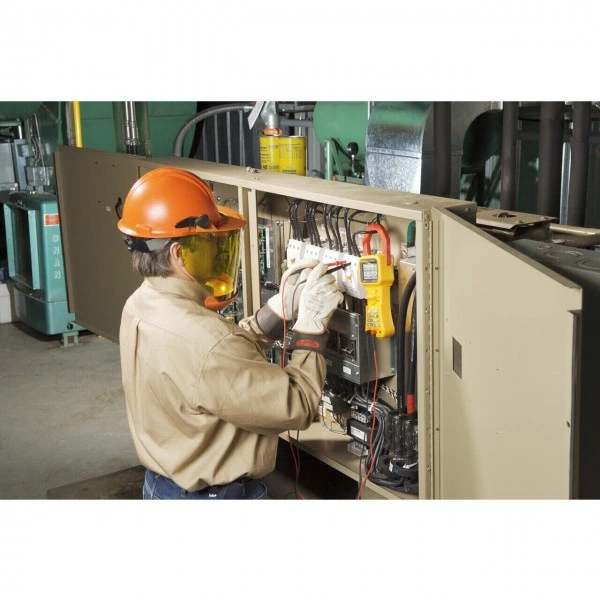

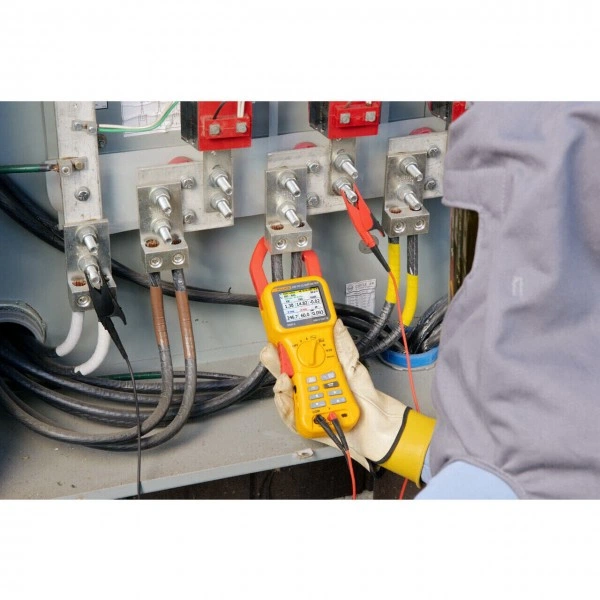

Анализатор электроснабжения удовлетворяет требованиям класса безопасности 600 В CAT IV и может использоваться непосредственно на главном вводе

Класс защиты IP

IP40

Максимальное напряжение для гарантированной безопасности

Максимальное напряжение для гарантированной безопасности работы: Измерение напряжения — 600 В истинных среднеквадратичных значений переменного тока или постоянного тока между входным зажимом и землей или 825 В между включенными фазами (схема соединения треугольником)

Условия окружающей среды (только для использования в

Условия окружающей среды (только для использования в помещениях): Допустимая относительная влажность — 80 % для температур до 31 °C с уменьшением по линейному закону до 50 % относительной влажности при 40 °C

Электробезопасность: Степень защиты

IP40 согласно стандарту EN60529

Электромагнитная совместимость: Излучение

Соответствие классу A согласно стандарту IEC/EN 61326-1:1997

Электромагнитная совместимость: Помехоустойчивость

Согласно стандарту IEC/EN 61326-1:1997, дополнение C, критерий эффективности функционирования B

Габариты и масса

Механические характеристики: Вес (с элементами питания)

820 г

Механические характеристики: Габаритные размеры (длина x ширина

Механические характеристики: Габаритные размеры (длина x ширина x высота) — 300 мм x 98 мм x 52 мм

Механические характеристики: Размер клещей

58 мм в диаметре

Механические характеристики: Ширина открытия клещей

60 мм

Условия окружающей среды (только для использования в

Условия окружающей среды (только для использования в помещениях): Максимальная высота над уровнем моря — 2000 м

Комплектация и совместимость

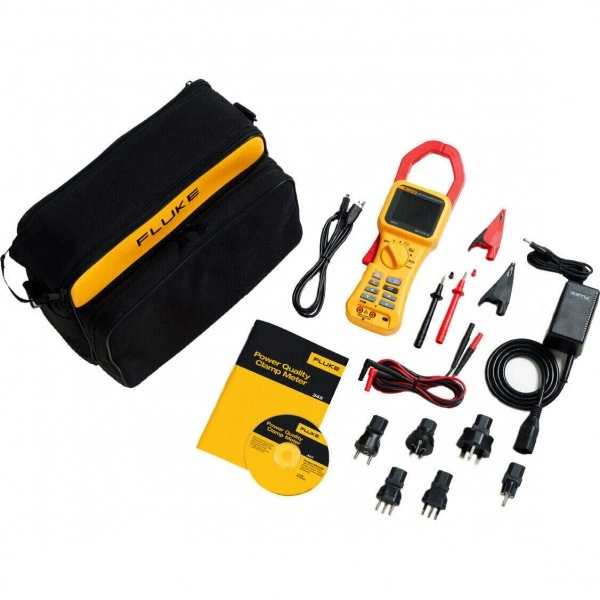

Комплект поставки

Клещи - 1 шт.; Измерительные провода - 1 шт.; Измерительные щупы - 1 шт.; Кабель USB - 1 шт.; Сетевой адаптер/ блок питания международного стандарта - 1 шт.; Программа Power Log - 1 шт.; Печатная копия руководства по эксплуатации на английском языке - 1 шт.; CD с многоязыковым руководством по эксплуатации - 1 шт.; Мягкий футляр для переноски - 1 шт.

Конструкция и исполнение

Зев зажима

60 мм

Изучение 3-фазных систем

Встроенная функция для исследования сбалансированных нагрузок

Коэффициент искажения (DF): 1 % ≤ DF < 100 %

± 3 % от показания ± 5 единиц младшего разряда

Коэффициент искажения (DF): H02 ≤ Vгарм. < H13

± 5 % ± 2 разряда

Коэффициент искажения (DF): H13 ≤ Vгарм. < H30

± 10 % ± 2 разряда

Механические характеристики: Чистка

Прибор можно чистить тканью, пропитанной изопропанолом. Не допускается использование абразивных чистящих средств и растворителей.

Построение графиков и создание отчетов

Возможность использования анализатора электроснабжения с программой Power Log, входящей в комплект поставки

Простота в использовании

Удобная настройка анализатора электроснабжения с помощью цветного дисплея с подсветкой, отображающего осциллограммы сигналов и графики трендов

Суммарный коэффициент искажений (THD): 1 % ≤ THD < 100 %

± 3 % от показания ± 5 единиц младшего разряда

Суммарный коэффициент искажений (THD): 100 % ≤ THD < 600 %

± 5 % от показания ± 5 единиц младшего разряда

Тип оборудования

Токоизмерительные клещи

Условия и примечания

Измерение полной мощности (однофазные и трехфазные системы) (постоянный ток, среднеквадратичное значение постоянного тока, среднеквадратичное значение переменного тока)

Условия окружающей среды (только для использования в

Условия окружающей среды (только для использования в помещениях): Рекомендуемые условия — Значения точности указаны для температуры 23˚C ± 1˚C
