Токоизмерительные клещи. Контроль тока.
- Измерение AC
- True RMS
- True RMS
- Да
- Габариты
- 208 г
- Подсветка
- Да
Назначение и исполнение

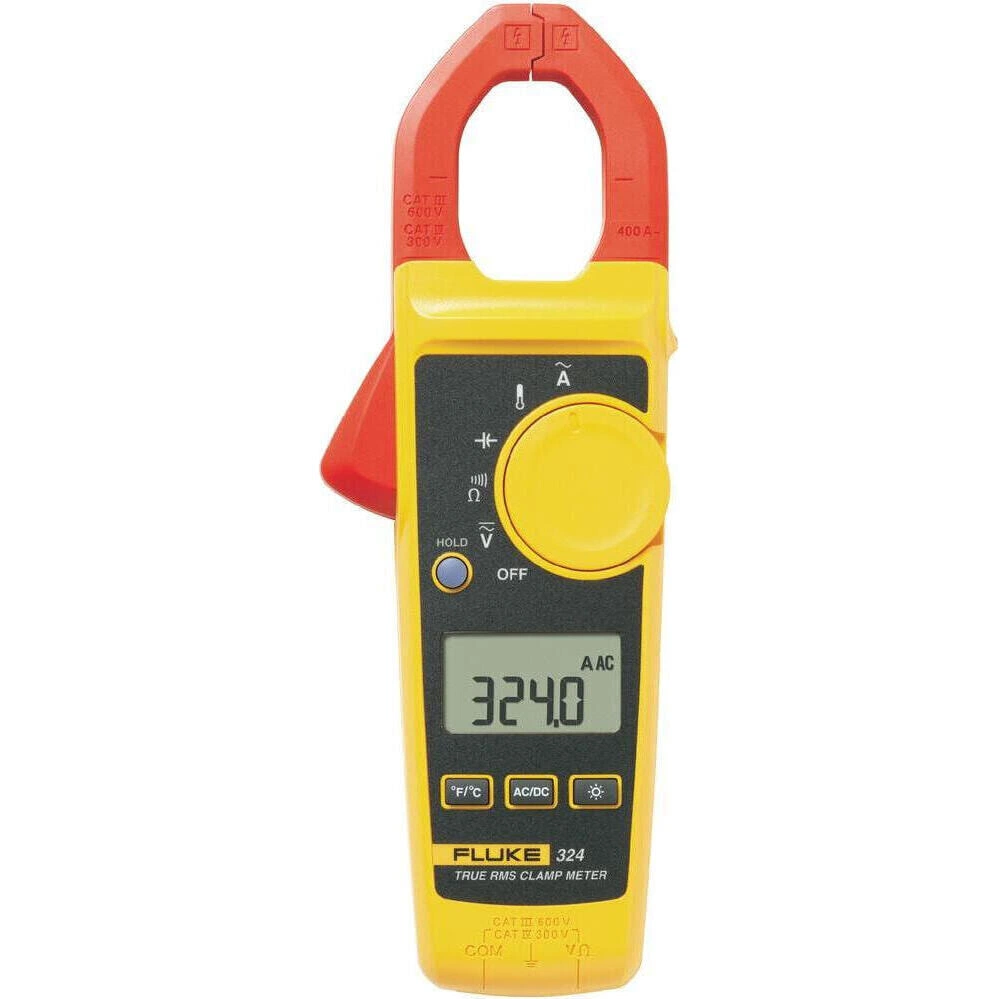

Токоизмерительные клещи FLUKE 324. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности 324
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Измерение переменного тока до 400 A
- Измерение напряжения 600 В переменного и постоянного тока
- Отображение истинного среднеквадратического значения переменного тока или напряжения при измерении нелинейных сигналов
- Измерение сопротивления до 4 кОм с определением целостности
- Измерение температуры и емкости
- Тонкий эргономичный дизайн
- Большой легкочитаемый дисплей с подсветкой
- Степень защиты CAT IV 300 В/CAT III 600 В
- Клавиша удержания показаний
- Мягкий футляр для переноски
- Токовые клещи Fluke 324 оснащены расширенным набором функций и возможностей.
- Диаметр раскрытия клещей позволяет выполнять измерения на проводах сечением 30 мм.
- Токоизмерительные клещи Fluke 324 используются для измерения переменного тока силой до 400А с погрешностью 2% и разрешением 0,1А.
- Отличительной особенностью этой модели является возможность измерения малых токов в диапазоне 40А с разрешением 0,01А - за истинное принимается среднее измеренное значение.
- Кроме этого, при помощи клещей Fluke 324 можно определять напряжение постоянного и переменного тока в диапазоне до 600 В с точностью 1%, а также проверить цепь на целостность (≤ 30 Ом) и определять сопротивление в диапазоне 400/4000Ом.
- Отличительной особенностью этой серии токоизмерительных клещей является функция реакции на переменный ток, или определения истинного среднеквадратического значения True-RMS.
- Модель Fluke 324 дополнительно позволяет измерить температуру от -10,0 °C до 400,0 °C контактным методом при помощи подключаемой термопары.
- Можно измерять емкость конденсаторов в диапазоне 100 или 1000 мкФ.
- Токоизмерительные клещи Fluke 324 соответствуют категории электробезопасности CAT III 600В и CAT IV 300В.
- Fluke 324 оснащен контрастным жидкокристаллическим дисплеем, на котором отображаются результаты измерений.
- При помощи кнопки удержания показаний (Data Hold) можно зафиксировать текущее измерение на экране.
- В нижней части прибора имеются разъемы для подключения контактных проводов и термопары типа "К".
- Модели 323, 324 и 325 предназначены для проверки наличия тока нагрузки, напряжения переменного тока и целостности цепей, выключателей, предохранителей и контактов.
- Модель Fluke 324 может также измерять температуру и емкость.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT III 600 В / CAT IV 300 В |
| True RMS | Да |
| Габариты | 208 г |
| Подсветка | Да |
| Зев зажима | 30 мм |
| Удержание показаний | Да |
| Проверка целостности | ≤ 30 Ом |
| Сопротивление | 1,0 % ± 5 ед.мл.разр. |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Комплектация и совместимость

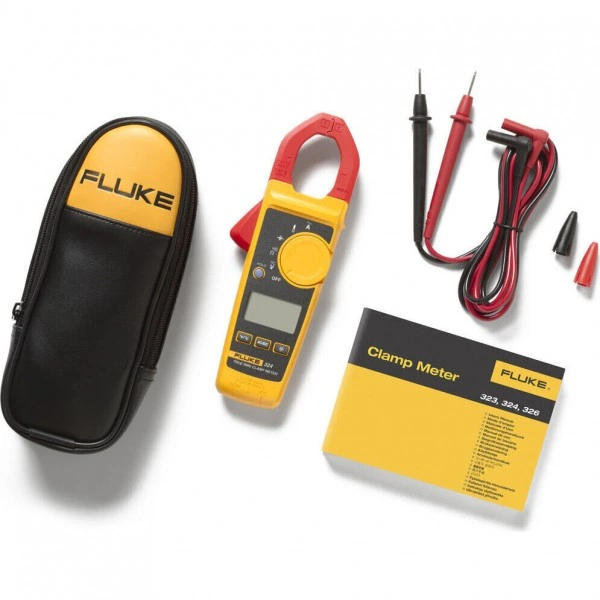

Комплект поставки
- Токоизмерительные клещи Fluke 3241 шт.
- Измерительные провода1 шт.
- Руководство пользователя1 шт.
- Мягкий футляр1 шт.
