Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Ток AC
- 400 А
- Максимальный ток AC, А
- 400
- Категория безопасности
- CAT III 600 В
- Зев зажима
- 30 мм
Назначение и исполнение

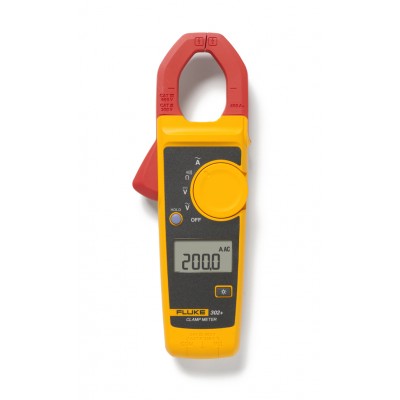

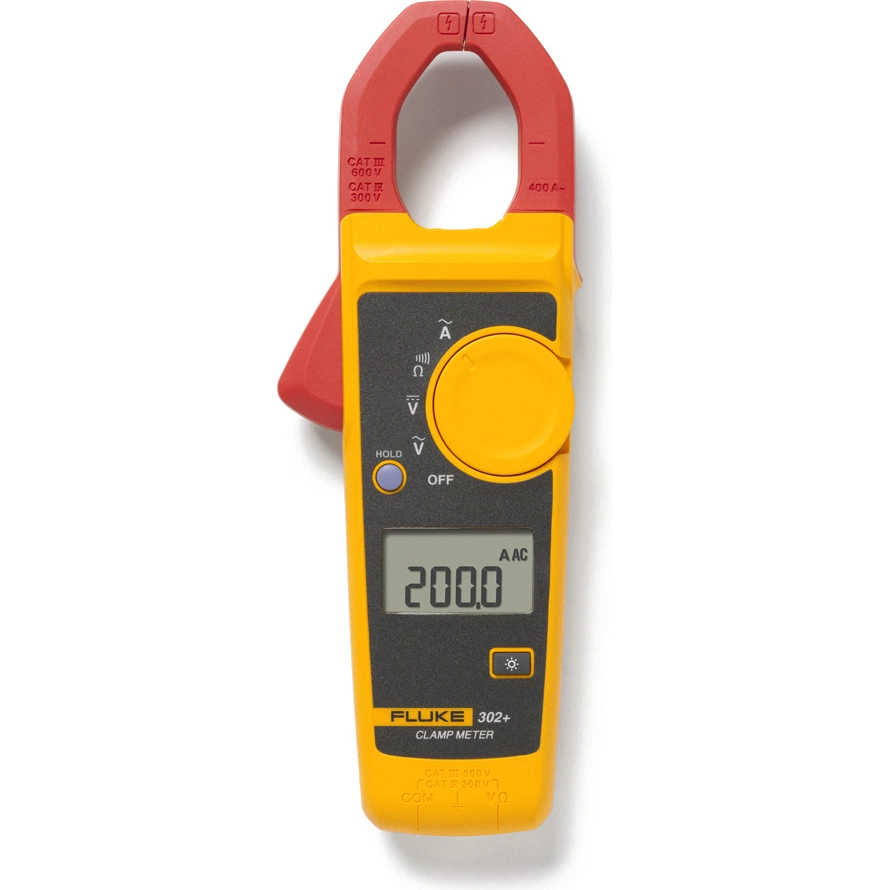

Токоизмерительные клещи FLUKE 302+. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности 302+
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Измерение переменного тока до 400 A
- Категория безопасности CAT IV 300 В/CAT III 600 В
- Раскрытие зажима 30 мм позволяет использовать инструмент для различных целей
- Диапазон сопротивления до 4 кОм
- Тонкий, эргономичный дизайн — удобство ношения и использования
- Большой легкочитаемый дисплей с подсветкой
- Токовые клещи Fluke 302+ предназначены для измерения величины переменного тока, но возможности прибора этим далеко не ограничиваются.
- Для измерения силы тока достаточно сомкнуть Fluke 302 вокруг исследуемого проводника.

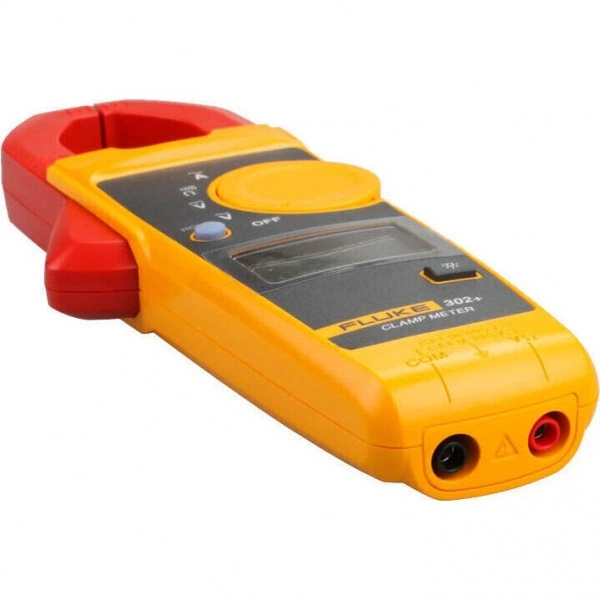

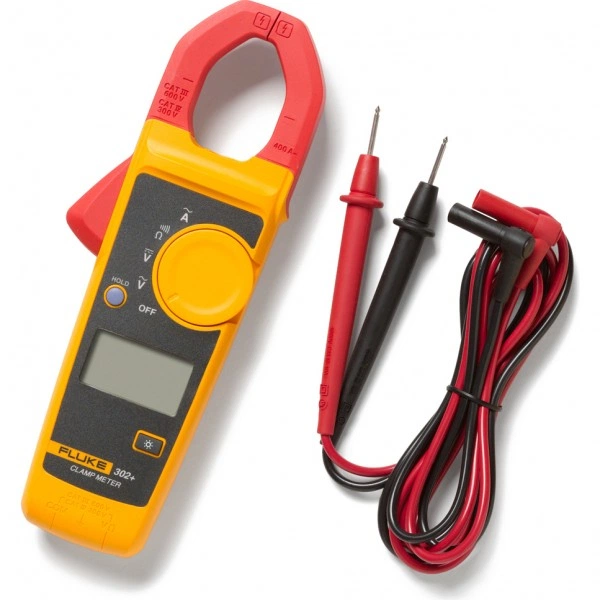

- Производство других измерений осуществляется с помощью специальных измерительных проводов TL75 и щупов, которые подключаются к разъемам, расположенным в нижней части инструмента.
- Комбинированные токовые клещи Fluke 302 позволяют измерять величину переменного тока до 400А, а также служат для определения напряжения постоянного и переменного тока номиналом до 600В, сопротивления до 4000Ом.
- Fluke 302 относится к оборудованию категории CAT IV 300В/CAT III 600В, что говорит о том, что он надежно защищен от кратковременных перепадов напряжения при использовании как в стационарных системах, среди которых системы освещения, распределительные панели, фидеры и ответвления, так для измерений на оборудовании первичного уровня электроснабжения (электрические счетчики).

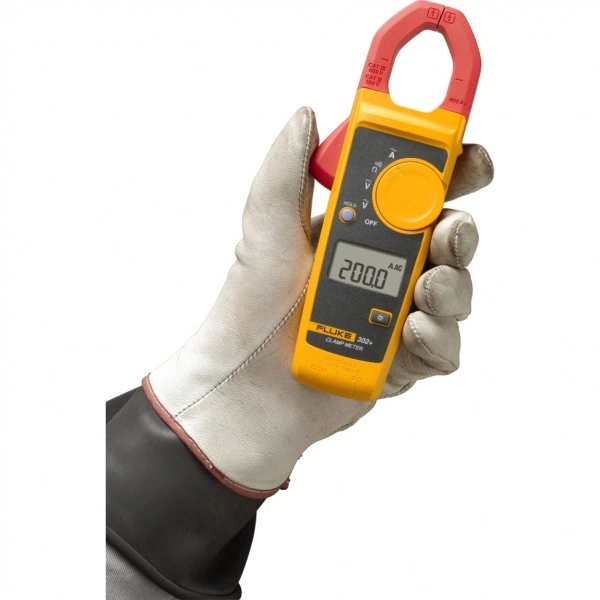

- Удобный эргономичный корпус токовых клещей Fluke 302+ выполнен из прочного пластика, и имеет достаточно компактные размеры, благодаря чему все манипуляции можно выполнять одной рукой.
- Раскрытие зажима клещей до 30 мм позволит вам применять их для измерения характеристик самых различных проводников – вплоть до толстых силовых кабелей.
- Питание токовых клещей Fluke 302 осуществляется от двух стандартных батареек типа АА.
- Токоизмерительные клещи Fluke 302+ — проверенная точность и надежность в небольшой и эргономичной конструкции.
- Инструмент позволяет измерять переменный ток до 400 А, имеет большое раскрытие зажима (30 мм) и категорию электробезопасности CAT IV 300 В/CAT III 600 В — все, что нужно для проведения ежедневного технического обслуживания, в одном инструменте.
- Компактные токоизмерительные клещи для переменного тока Fluke 302+
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальный ток AC, А | 400 |
| Категория безопасности | CAT III 600 В |
| Зев зажима | 30 мм |
| Подсветка дисплея | Да |
| Температура | От 0 до 40 °C |
| Батарея | 2 батареи типа АА |
| Измерительные провода | TL75 |
| Проверка целостности | ≤70 Ом |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Комплектация и совместимость

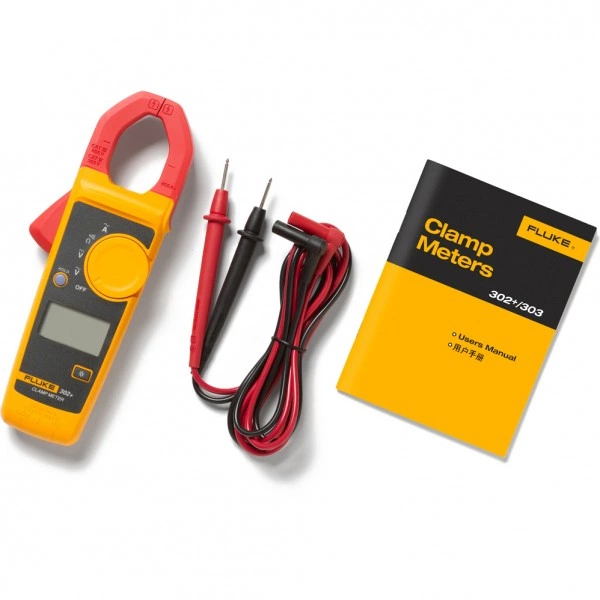

Комплект поставки
- Токоизмерительные клещи 302+1 шт.
- Две батареи типа АА1 шт.
- Измерительные провода1 шт.
- Руководство пользователя1 шт.
- Двухлетняя гарантия1 шт.
