Основная информация о токоизмерительных клещах
Токоизмерительные клещи. Контроль тока.
- Защита
- IP30
- Измерение AC
- True RMS
Назначение и исполнение

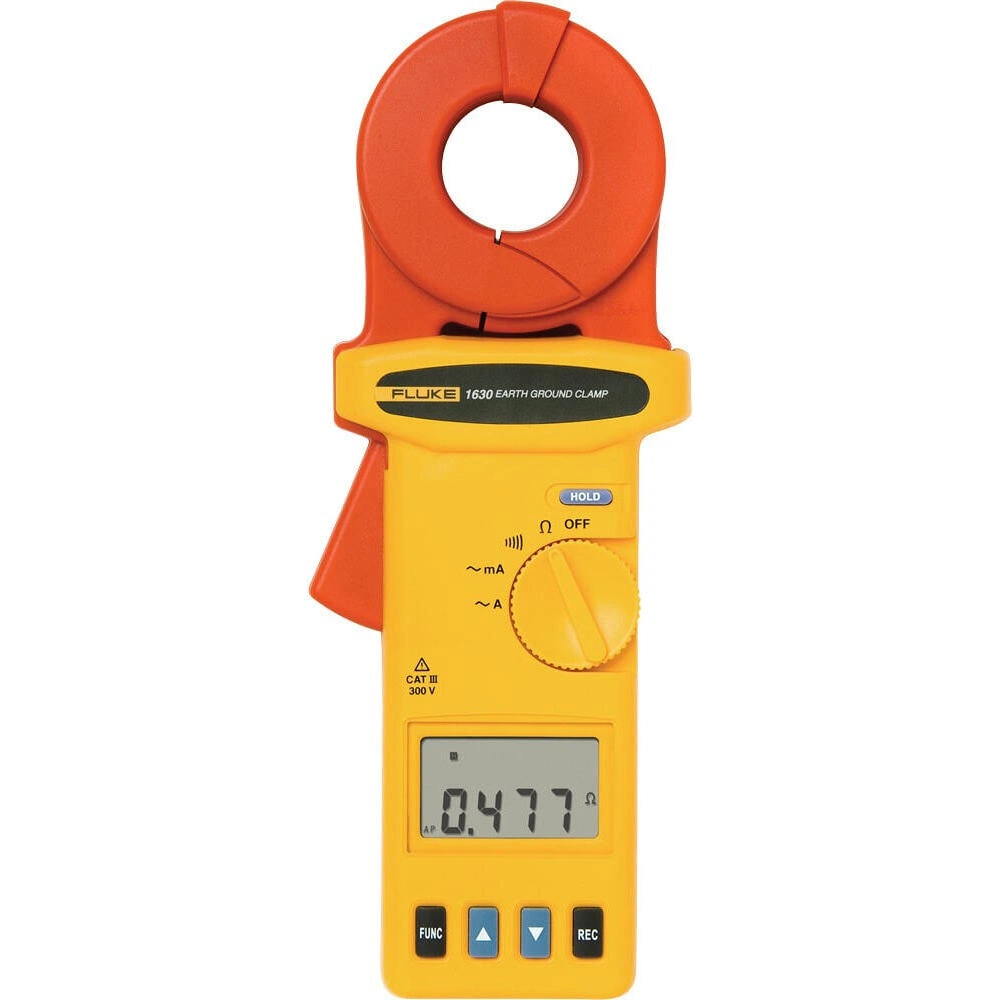

Токоизмерительные клещи FLUKE 1630. Прибор FLUKE для контроля заземляющих систем выбирают по схеме объекта и предусмотренному методу измерения. Измеритель, вспомогательные электроды, провода и токовые датчики выполняют разные функции в комплекте. Для конкретного исполнения проверяют доступные способы подключения, диапазоны и условия применимости.
Функциональные возможности 1630
В зависимости от модели обследование выполняют с вспомогательными электродами, с токовыми датчиками или клещевым методом. Геометрия сети и наличие параллельных путей тока влияют на выбор процедуры. Поддержку каждого метода определяют по возможностям выбранного прибора и фактическому составу принадлежностей.
- Быстрого тестирования контуров заземления и систем молниезащиты в ходе инспекторских проверок, измеряя их сопротивление
- Оценки исправности контуров заземления, выявляя обрывы цепи (в шинах и разъемах) в ходе экспресс-контроля с помощью звуковой сигнализации (HI/LO)
- Поиска неисправностей в электрических системах, путем измерения токов утечки на землю
- Общих измерений, определяя истинное среднеквадратическое значение силы переменного тока величиной до 30 А.
- Широкий диапазон измерения сопротивлений - от 0,025 Ом до 1500 Ом - для обеспечения всех возможных требований
- Ширина открытия щечек до 35 мм позволяет тестировать проводники заземления и/или эквипотенциальные шины
- Широкий диапазон измерения переменного тока от 0,2 А до 30 А позволяет использовать один прибор во многих приложениях
- Настраиваемая пользователем функция сигнализации о выходе за установленные пределы (HI/LO) обеспечивает быструю оценку измеряемых параметров
- Удобная кнопка фиксации показаний для выполнения измерений в труднодоступных местах
- Функция памяти для автоматической записи и сохранения полученных значений позволяет сэкономить время
- Функция автокалибровки обеспечивает неизменно точные измерения
- Защита от перегрузки: 200 А
- ≥ 8 часов непрерывной работы при питании от батареи
- Используемый в Fluke 1630 способ измерения сопротивления заземления с помощью токоизмерительных клещей упрощает тестирование контура заземления и обеспечивает возможность измерения тока утечки неразрушающим методом.
- Компактная и прочная конструкция позволяет применять Fluke 1630 в труднодоступных местах и в жестких условиях окружающей среды, а функция фиксации показаний и звуковой сигнал при проверке целостности контура обеспечивают удобство в использовании.
- В Fluke 1630 используется метод безэлектродного тестирования, который исключает необходимость размыкания параллельных заземляющих стержней и установки дополнительных электродов заземления.

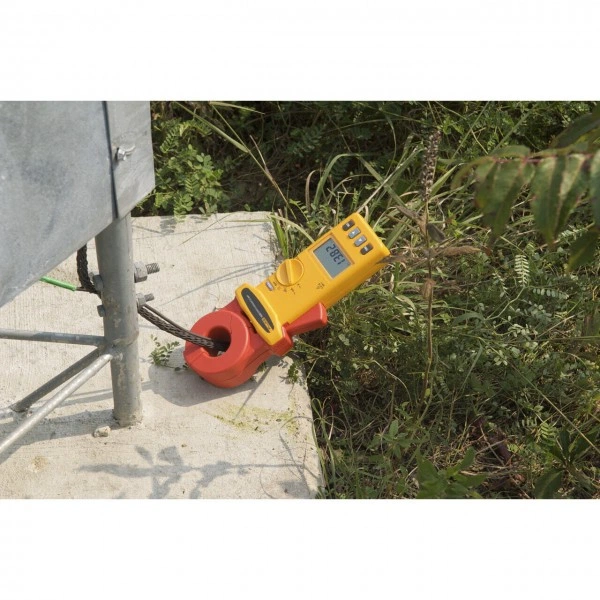

- Измерительные клещи Fluke 1630 располагаются вокруг заземляющего стержня или соединительного кабеля.
- Используя измеритель сопротивления заземления Fluke 1630, можно производить замеры упрощенным способом, без применения вспомогательных заземляющих стержней и разрыва основного контура заземления, благодаря чему повышается эффективность выполнения работ, а также сокращаются временные затраты.
- Функциональные возможности Fluke 1630
- Мегаомметр цифровой Fluke 1630, представляющий собой токоизмерительные клещи, позволяет измерять сопротивление и силу переменного тока (в диапазонах mA и А) бесконтактным способом.
Технические особенности
Показание сопротивления связано с условиями контакта и конфигурацией заземляющей системы. При сравнении результатов сохраняют одну методику, размещение измерительных соединений и сведения о состоянии объекта. Для клещевого измерения учитывают условия образования измерительного контура; для электродного способа — расположение вспомогательных точек.
Основные характеристики
| Параметр | Значение |
|---|---|
| True RMS | Да |
| Масса | 750 г |
| Зев зажима | 35 мм |
| Класс защиты IP | IP30 |
| Застежка на молнии | Да |
| Потребляемый ток | 40 мА |
| Время измерения | 0,5 сек |
| Защита от перегрузки | 200 А |
Применение
Оборудование включают в программу обследования и обслуживания заземляющей системы. Перед выездом определяют доступ к контрольным соединениям и состав рабочего набора. Вместе с результатом фиксируют примененный метод, схему и условия площадки, чтобы последующие измерения можно было сопоставить с исходным обследованием.
Комплектация и совместимость

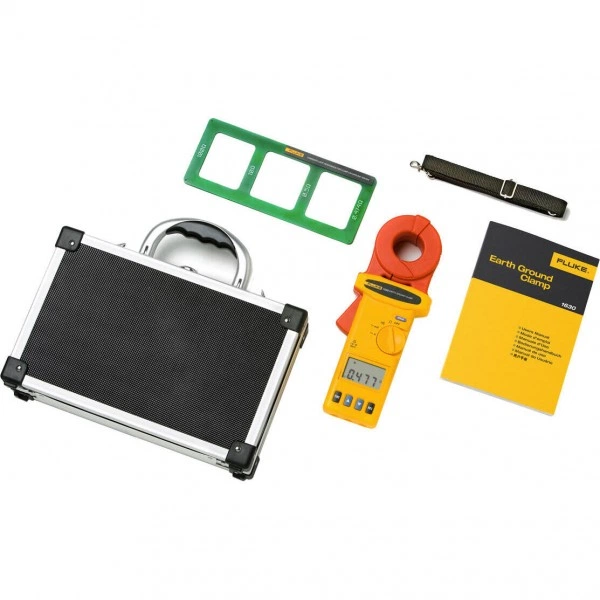

Комплект поставки
- Токоизмерительные клещи Fluke 16301 шт.
- Контур для измерения сопротивления1 шт.
- Батарея 9 В1 шт.
- Руководство пользователя1 шт.

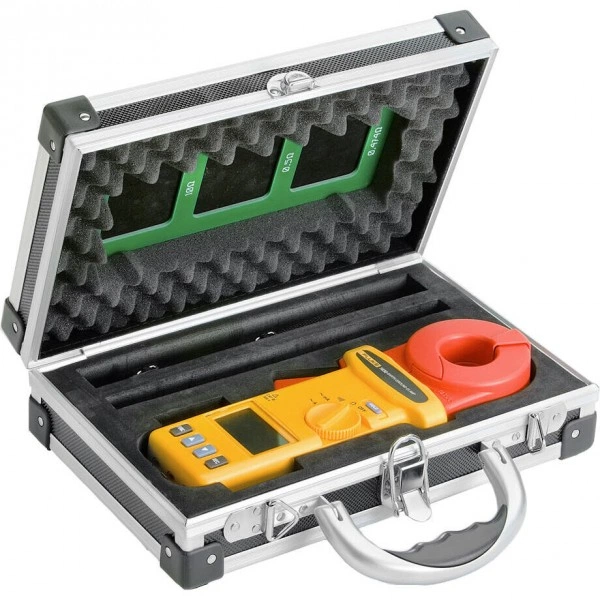

- Прочный футляр для переноски с наплечным ремнем1 шт.
