Основная информация о цифровом мегаомметре
Цифровой мегаомметр. Контроль изоляции.
- Защита
- IP40
- Класс защиты IP
- IP40
- 2 кОм: Разрешение
- 1 Ом
- 200 Ом: Разрешение
- 0,1 Ом
Назначение и исполнение
Цифровой мегаомметр FLUKE 1621. Прибор FLUKE для контроля заземляющих систем выбирают по схеме объекта и предусмотренному методу измерения. Измеритель, вспомогательные электроды, провода и токовые датчики выполняют разные функции в комплекте. Для конкретного исполнения проверяют доступные способы подключения, диапазоны и условия применимости.
Функциональные возможности 1621
В зависимости от модели обследование выполняют с вспомогательными электродами, с токовыми датчиками или клещевым методом. Геометрия сети и наличие параллельных путей тока влияют на выбор процедуры. Поддержку каждого метода определяют по возможностям выбранного прибора и фактическому составу принадлежностей.
- Трехполюсный метод измерения падения напряжения для базовых измерений
- Двухполюсный метод измерения сопротивления для расширения области применения
- Простота получения результатов измерений по нажатию одной кнопки
- Повышенная точность измерений, благодаря функции автоматического обнаружения напряжения "шумов"
- Сигнализация опасных напряжений повышает степень защиты пользователя
- Четкая индикация и регистрация показаний на большом дисплее с подсветкой
- Прочная конструкция и защитный чехол для использования в тяжелых рабочих условиях
- Удобные размеры и портативность
- Предупредительная сигнализация при превышении предельных значений измеряемого параметра, устанавливаемых пользователем
- 600 В / CAT II
- Fluke 1621 предназначен для измерения сопротивления заземления и отличается простотой применения.
- В области измерения сопротивления заземления Fluke 1621 - это "первая линия обороны" в проверке надежности заземления.
- Благодаря простому пользовательскому интерфейсу и интуитивно понятным рабочим функциям, Fluke 1621 удобен для монтажников электрооборудования и специалистов по проверке и обслуживанию систем электроснабжения и заземления.
- Портативный измеритель сопротивления заземления Fluke 1621 отличается от других моделей малыми размерами и простотой использования, поэтому прекрасно подходит для монтажников и технического персонала, выполняющих проверки заземлительных контуров электрооборудования различных типов на производстве и в полевых условиях.
- Функциональные возможности Fluke 1621
- Мегаомметр цифровой Fluke 1621 представляет собой портативный тестер заземления, предназначенный для мобильного применения.
- В процессе работы измеритель сопротивления заземления Fluke 1621 контролирует уровень помех, влияющих на точность получаемых результатов.
- При выявлении превышения напряжения "шумов" 20-ти вольтового предела, измерения автоматически прекращаются (на дисплее появляется соответствующая пиктограмма), чем обеспечивается повышение достоверности получаемых результатов.
- Функция автоотключения, активируемая после 10-ти минутного бездействия, обеспечивает экономное расходование ресурса батареи (типа "Крона"), используемой в качестве источника питания.
Технические особенности
Показание сопротивления связано с условиями контакта и конфигурацией заземляющей системы. При сравнении результатов сохраняют одну методику, размещение измерительных соединений и сведения о состоянии объекта. Для клещевого измерения учитывают условия образования измерительного контура; для электродного способа — расположение вспомогательных точек.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | 113 мм x 54 мм x 216 мм, в чехле |
| Класс защиты IP | IP40 |
| 2 кОм: Разрешение | 1 Ом |
| 200 Ом: Разрешение | 0,1 Ом |
| Испытательные напряжения | 3,7 кВ |
| Степень защиты | IP 40; IEC/EN 60529 |
| 0,15 Ом - 20 Ом: Разрешение | 0,01 Ом |
| Частота измерений | 2 измерения в секунду |
Применение
Оборудование включают в программу обследования и обслуживания заземляющей системы. Перед выездом определяют доступ к контрольным соединениям и состав рабочего набора. Вместе с результатом фиксируют примененный метод, схему и условия площадки, чтобы последующие измерения можно было сопоставить с исходным обследованием.
Комплектация и совместимость

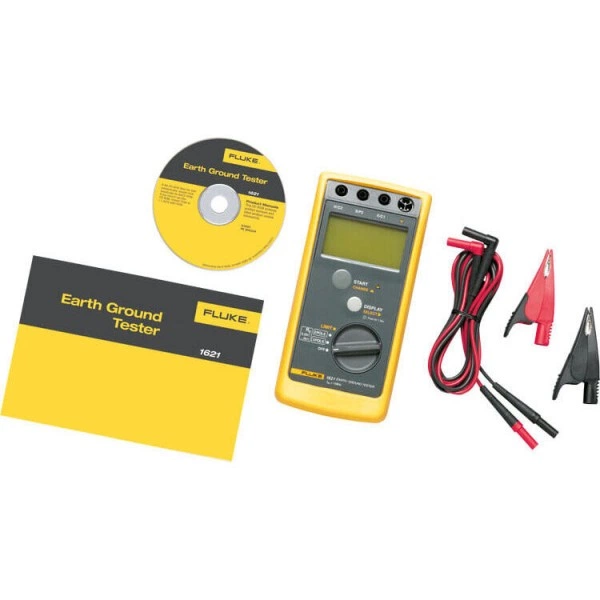

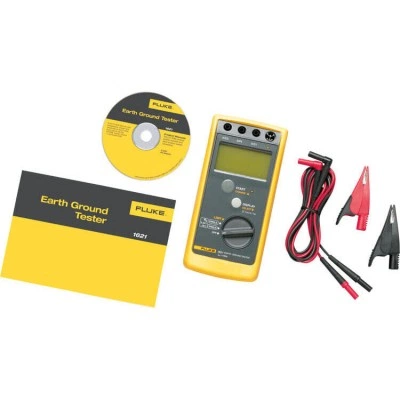

Комплект поставки
- Батарея, щелочная 9 В (LR61)1 шт.
- Защитный чехол, желтый1 шт.
- Компакт-диск1 шт.
