Основная информация о цифровом мегаомметре
Цифровой мегаомметр. Контроль изоляции.
- Защита
- IP56
- Класс защиты IP
- IP56
- Испытательные напряжения
- 48 В
- Ток короткого замыкания
- > 50 мА
Назначение и исполнение
Цифровой мегаомметр FLUKE 1623 II Kit. Прибор FLUKE для контроля заземляющих систем выбирают по схеме объекта и предусмотренному методу измерения. Измеритель, вспомогательные электроды, провода и токовые датчики выполняют разные функции в комплекте. Для конкретного исполнения проверяют доступные способы подключения, диапазоны и условия применимости.
Функциональные возможности 1623 II Kit
В зависимости от модели обследование выполняют с вспомогательными электродами, с токовыми датчиками или клещевым методом. Геометрия сети и наличие параллельных путей тока влияют на выбор процедуры. Поддержку каждого метода определяют по возможностям выбранного прибора и фактическому составу принадлежностей.
- 3- и 4-полюсное падение напряжения, петлевое тестирование сопротивления заземления

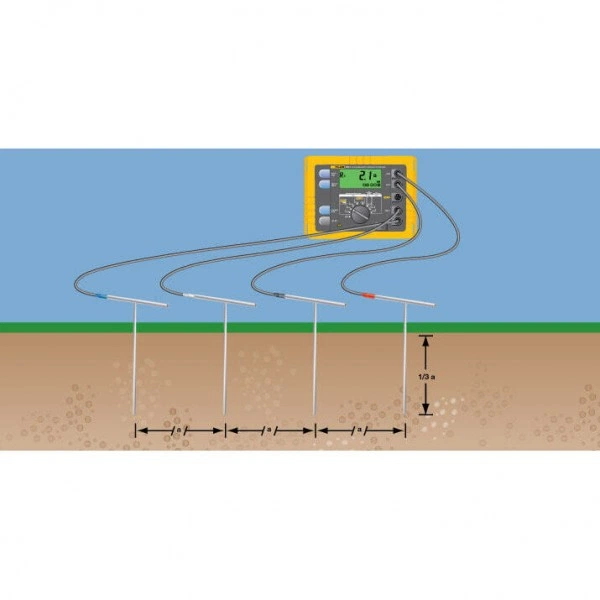

- 4-Полюсное тестирование удельного сопротивления земли
- Выборочное тестирование заземляющих стержней при помощи 1 зажима
- Безэлектродное тестирование заземляющих стержней при помощи 2 зажимов
- Степень защиты IP56 для использования вне помещений
- Прочный футляр для переноски
- Хранение и передача данных через порт USB
- 3- и 4-полюсное падение напряжения (при помощи электродов)
- 4-Полюсное тестирование удельного сопротивления земли (при помощи электродов)
- Выборочное тестирование (при помощи одного зажима и электродов)
- Безэлектродное тестирование (только при помощи двух зажимов)
- Измеритель сопротивления заземления Fluke 1623-2 GEO позволяет хранить данные и загружать файлы через разъем USB.
- При каждом тестировании измеритель сообщает, какие электроды или зажимы необходимо подключить, а большим поворотным переключателем можно пользоваться даже в перчатке.
- Измеритель сопротивления заземления Fluke 1623-2 способен измерять сопротивление заземляющего контура при помощи одних только зажимов.
- При использовании этого метода рядом с заземляющим стержнем размещаются два зажима, каждый из которых подключается к измерителю.
- Одним зажимом подается известное фиксированное напряжение, а вторым зажимом измеряется сила тока.
- Fluke 1623-2 — это уникальный измеритель сопротивления заземления, способный выполнять все четыре типа измерения сопротивления заземления.
Технические особенности
Показание сопротивления связано с условиями контакта и конфигурацией заземляющей системы. При сравнении результатов сохраняют одну методику, размещение измерительных соединений и сведения о состоянии объекта. Для клещевого измерения учитывают условия образования измерительного контура; для электродного способа — расположение вспомогательных точек.
Основные характеристики
| Параметр | Значение |
|---|---|
| Класс защиты IP | IP56 |
| Испытательные напряжения | 48 В |
| Ток короткого замыкания | > 50 мА |
| Диапазон измерения сопротивления | От 0 до 20 кОм |
| Диапазон температур: Время измерения | Обычно 6 секунд |
Применение
Оборудование включают в программу обследования и обслуживания заземляющей системы. Перед выездом определяют доступ к контрольным соединениям и состав рабочего набора. Вместе с результатом фиксируют примененный метод, схему и условия площадки, чтобы последующие измерения можно было сопоставить с исходным обследованием.
Комплектация и совместимость

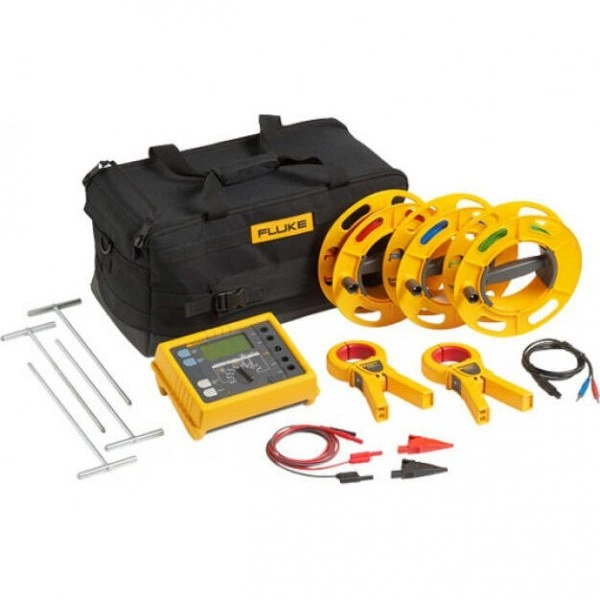

Комплект поставки
- Цифровой мегаомметр Fluke 1623 II1 шт.
- Батареи1 шт.
- Измерительный щуп2 шт.
- Катушка с проводами (2-25 м, 1-50 м)3 шт.
- Клещи (одни индуцирующие, одни измеряющие)2 шт.
- Прочный футляр для переноски Флюк 16231 шт.
- Руководство пользователя1 шт.
- Заземляющий электрод4 шт.
