Основная информация о тестере повреждений кабеля
Кабельный рефлектометр TS100 определяет расстояние до повреждения с одного конца линии и помогает идентифицировать нужную пару.
- Метод измерения
- TDR
- Импеданс кабеля
- 35–330 Ом
- Тональный поиск
- SmartTone
- Питание
- 4 батареи AA
Назначение и исполнение

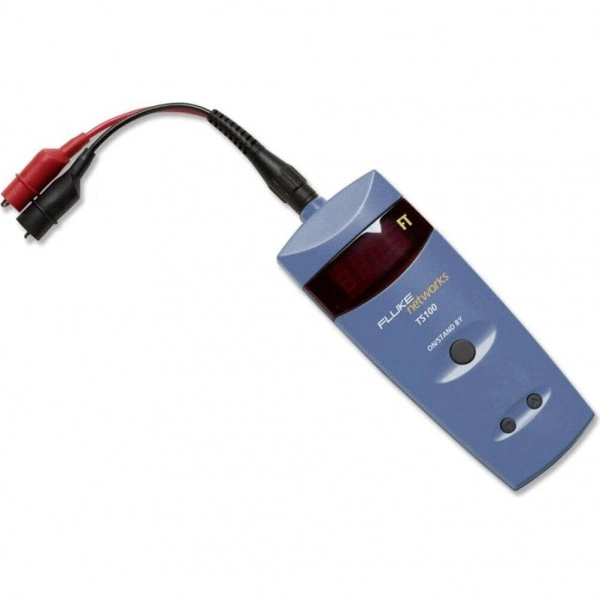

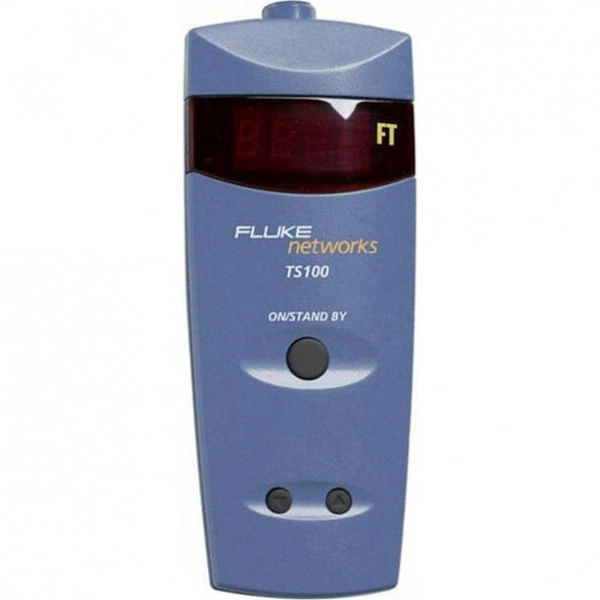

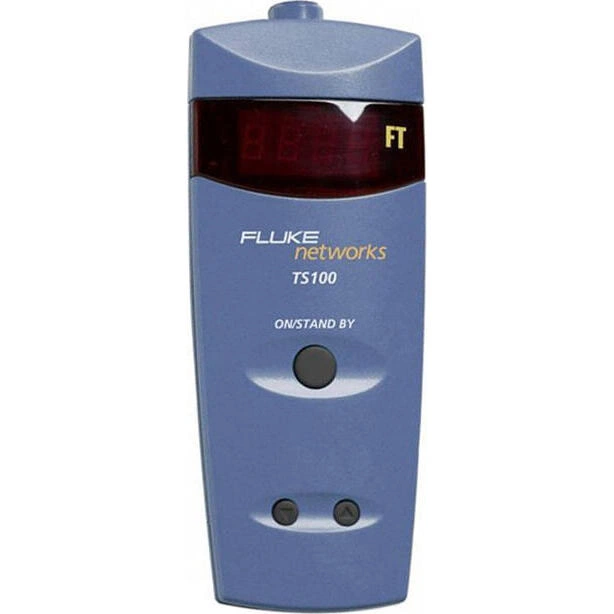

FLUKE Networks TS100 в метрическом исполнении предназначен для поиска обрывов и коротких замыканий в кабеле. Прибор анализирует отражение испытательного импульса и показывает расстояние до обнаруженного изменения, а не осциллограмму. Для проверки достаточно доступа к одному концу пары. Эта позиция представляет самостоятельный тестер с переходником BNC на зажимы типа «крокодил».
Он работает с кабелями, имеющими не менее двух проводников: телефонными, сигнальными, охранными, электрическими и коаксиальными. Применимость определяется электрическими свойствами и состоянием линии. Возможность обнаружения напряжения служит предупреждением при случайном подключении и не означает разрешения испытывать любую действующую силовую цепь.
Функциональные возможности TS100
- Определение расстояния до обрыва или короткого замыкания с одного конца пары
- Измерение длины кабеля, в том числе остатка на барабане
- Непрерывное обновление результата, пока тестер включен
- Идентификация проводов и пар тональным сигналом SmartTone
- Цифровое представление расстояния на светодиодном дисплее
SmartTone формирует пять различимых вариантов тона. Кратковременное соединение проводников на дальнем конце меняет характер сигнала, позволяя связать найденную пару с подключенным тестером. Для прослушивания тона требуется соответствующий приемник; его наличие не следует автоматически из комплекта этой позиции.
Технические особенности
Технология TDR использует испытательный импульс с выходным импедансом 50 Ом и максимальной амплитудой 6 В. Автоматическая компенсация рассчитана на кабели с импедансом от 35 до 330 Ом. За пределами этого интервала результат может быть нестабильным или неверным. Коэффициент VOP задает скорость распространения сигнала в процентах от скорости света. Он настраивается от 20 до 99 %, сохраняется при отключении и возвращается к 66 % после замены батарей.
Скорость достигает четырех измерений в секунду, но на некоторых линиях один цикл занимает до двух секунд. На нее влияют длина и однородность кабеля. Поэтому при наблюдении перемежающегося дефекта оценивают серию показаний, а не только единичное число.
Основные характеристики
| Параметр | Значение |
|---|---|
| Принцип измерения | Рефлектометрия во временной области (TDR) |
| Число проводников | Не менее двух |
| Импеданс проверяемой линии | 35–330 Ом |
| Испытательный импульс | До 6 В, выходной импеданс 50 Ом |
| Скорость измерений | До 4 в секунду |
| Тональный генератор | SmartTone, 5 вариантов сигнала |
| Питание и автономность | 4 щелочные батареи AA, до 50 часов |
| Масса | 1 фунт (около 0,45 кг) |
Длина линии и условия измерения
Предельная дальность зависит от типа кабеля и его потерь. Общая характеристика семейства указывает до 915 м, однако в таблице испытаний приведены меньшие характерные значения. Для оценки конкретной линии используют ограничения для ее типа, а не наибольшее число из описания.
- Витая пара CAT 5: характерная максимальная длина 2500 футов, около 762 м
- Провод 12/2: 2000 футов, около 610 м
- Коаксиальный кабель RG-6/U: 1000 футов, около 305 м
- Коаксиальный кабель RG-174/U: 500 футов, около 152 м
Для коротких линий погрешность задается абсолютной добавкой, для длинных — процентной и абсолютной составляющими. Неверно выбранная VOP также меняет показание расстояния. При превышении допустимой для линии длины прибор выводит сообщение об ошибке вместо достоверного результата.
Условия эксплуатации
- Рабочая температура: от 0 до +55 °C
- Температура хранения: от −40 до +70 °C
- Относительная влажность при работе: 0–80 %
- Относительная влажность при хранении: 0–100 %
- Защита входа: до 250 В AC действующего значения
Защиту входа и предупреждение о напряжении учитывают как свойства конкретного прибора. Они не заменяют отключение опасной цепи и проверку условий подключения. Индикация разряда появляется при снижении напряжения батарей ниже 4,1 В.
Применение
Тестер используют при поиске повреждений кабельной трассы, проверке телефонных и охранных линий, а также при учете кабельных остатков. Измеренное расстояние помогает сузить участок поиска. Его сопоставляют с реальным маршрутом, запасами кабеля и положением соединений; геометрическое расстояние по плану здания может отличаться от длины проводника.
Комплектация
- Тестер повреждений кабеля TS100 — 1 шт.
- Соединительный переходник BNC на зажимы типа «крокодил» — 1 шт.
