Основная информация о тестере неисправности кабеля
Тестер неисправности кабеля. Проверка кабельной инфраструктуры.
Назначение и исполнение

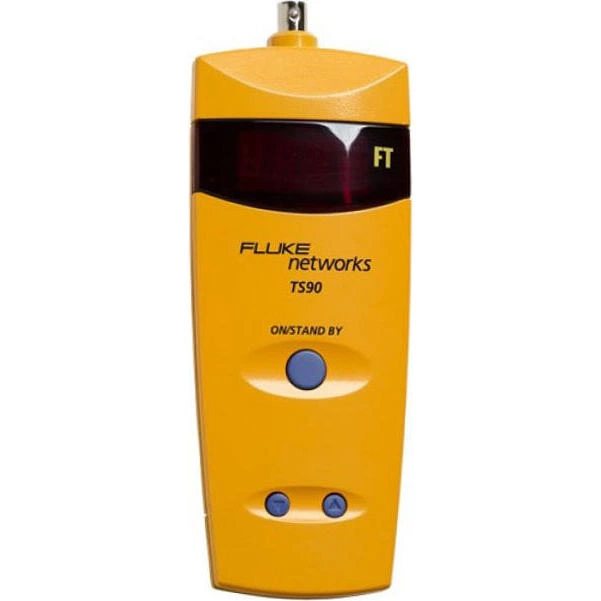

Тестер неисправности кабеля FLUKE 26500090. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности 26500090
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Может использоваться для любых кабелей, имеющих две и более жилы длиной до 2 500 футов (762 м)
- Мгновенно определяет расстояние до места обрыва или любого повреждения от одного из концов любой пары проводов
- Точное определение пары с помощью запатентованного генератора тона SmartTone ®
- Измеряет длину кабеля на барабане
- Во включенном состоянии постоянно проводит измерения
- Показывает значение расстояния, а не форму сигнала
- Большой светодиодный экран
- Обнаружение высокого напряжения
- Влагозащищенный
- Управление одной кнопкой
- Дополнительные варианты соединительного провода для коаксиального кабеля (F-разъемы) и других применений
- Всего лишь с одного конца можно измерить любой кабель, имеющий две и более жилы длиной до 2,500 футов (762 м).
- Модуль определения напряжения немедленно подаст звуковой сигнал, если пользователь случайно прикоснулся щупом к паре под напряжением до 250 В переменного тока.
- Тестер неисправности кабеля TS90 cable fault finder с переходом с разъема BNC на зажим типа «крокодил
- Этот простой в обращении, недорогой прибор объединяет в себе три функции — локализацию повреждений, управление кабелями и проводами и генерацию тона с использованием технологии SmartTone.
- Определяет расстояние до обрыва или короткого замыкания в электрической проводке, телефонном проводе, проводе системы безопасности и коаксиальном кабеле.
- Результат измерения представляется в виде значения расстояния, а не формы сигнала, что удобно для специалистов, незнакомых с методикой рефлектометрии во временной области (TDR).
- Находите и исправляйте неисправности кабельных систем без прокладки новых проводов и долбления стен вслепую.
- Периодически возникающие неисправности обнаружить проще, поскольку прибор, будучи включенным, постоянно производит измерения.
- Он идеален для регулирования запасов кабеля при перевозке и на складах и может быть полезен для точного планирования работ, быстрой оценки потребностей и управления запасами кабеля с большей точностью.
- Запатентованная технология SmartTone обеспечивает пять тоновых сигналов для четкой идентификации пар проводов даже в непосредственной близости от силовых кабелей.
- При соприкосновении проводов и кратковременном замыкании на дальнем конце кабельной пары технология SmartTone изменит тон генерируемого сигнала.
- Пользователь слышит изменение тона, когда прибор правильно определяет пару проводов.
- Простой в использовании инструмент для определения местонахождения неисправностей, управления кабелями и проводами, а также генерирования тоновых сигналов.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Тестер неисправности кабеля |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
