Основная информация о тестере неисправности кабеля
Тестер неисправности кабеля. Проверка кабельной инфраструктуры.
Назначение и исполнение

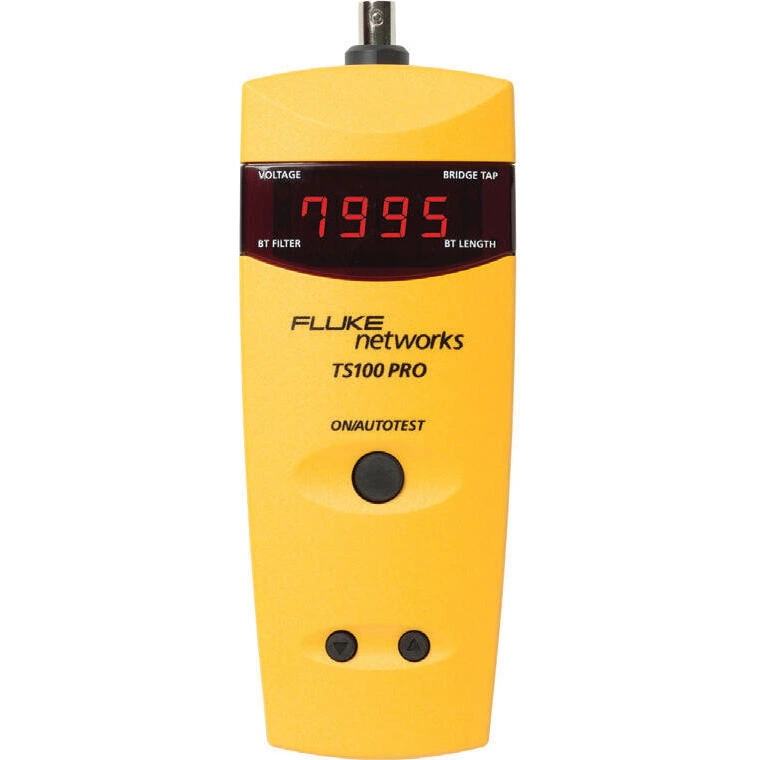

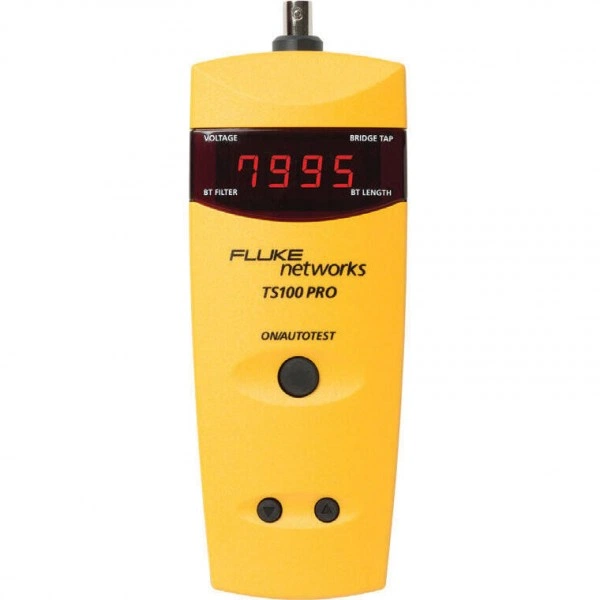

Тестер неисправности кабеля FLUKE TS100-PRO-BT-TDR. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности TS100-PRO-BT-TDR
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Подает отчет о расстояниях до нескольких мостовых ответвителей до 3 200 футов (975 метров)
- Тестирует обрывы и короткие замыкания до 8 000 футов (2,4 километра)
- Запатентованная функция SmartTone для точной идентификации пары
- Встроенный TDR и тональный генератор
- Определение напряжения питания AC / DC
- Тестирование одной кнопкой
- Видит сквозь мостовые ответвители до конца кабеля
- Тестер на дальние расстояния - Тестирует обрывы и короткие замыкания до 8 000 футов (2,4 километра)
- Запатентованный тональный генератор SmartTone с пятью разными тональными сигналами для точной идентификации пары
- Встроенный TDR (Рефлектометр во временной области)
- Встроенный тональный генератор
- Доступное обнаружение мостовых ответвителей
- Инструмент пять-в-одном: расстояние до мостовых ответвлений, обрывы и короткие замыкания, определение напряжения и SmartTone с пятью различными тональными сигналами
- Нет необходимости в сложной настройке или в опыте
- Нет необходимости в толковании или анализе сложных графиков
- Новый инструмент TS ® 100 PRO обнаружения повреждения кабеля с обнаружителем мостовых ответвителей PowerBT™ не только обеспечивает обнаружение обрывов / коротких замыканий до 8 000 футов (2,4 километра), но также является первой линией защиты технического специалиста по телекоммуникациям от мостовых ответвителей.
- TS100 PRO может точно определить местонахождение нескольких мостовых ответвителей за несколько секунд в кабеле длиной до 3 200 футов (975 метров) одним нажатием кнопки.

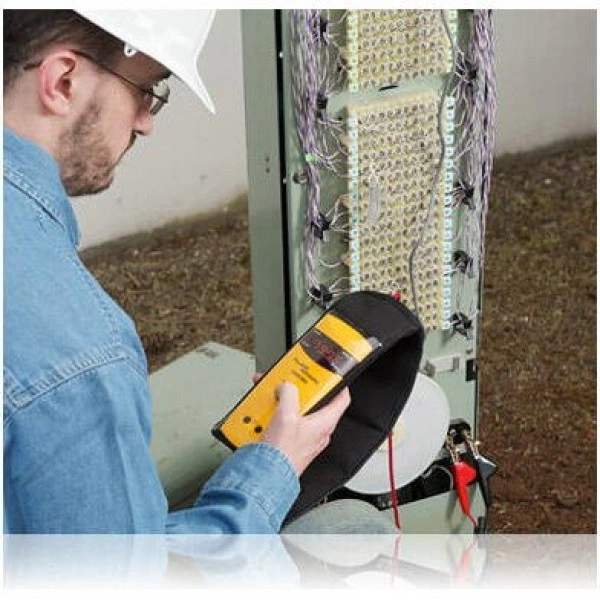

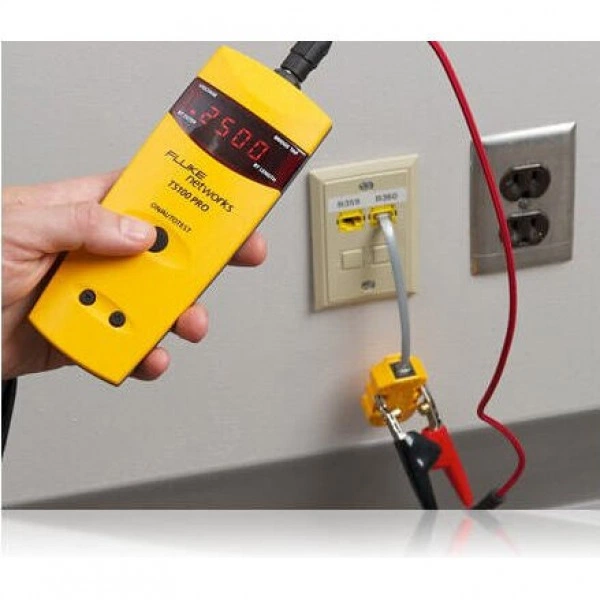

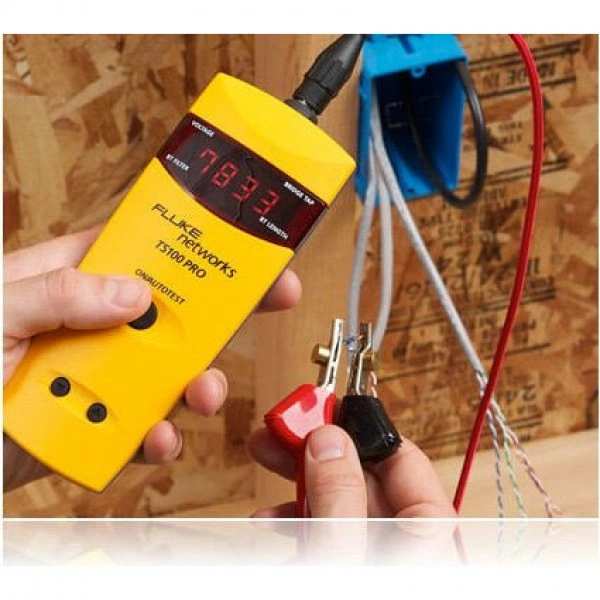

- TS®100 PRO используется в телекоммуникациях специалистами по передаче аудио, данных и видео.
- Особенности и преимущества TS100 PRO
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Спецификации для TS100 PRO: Масса | 1 фунт (454 г) |
| Спецификации для TS100 PRO: Мощность | 4 щелочные батарейки типа АА. |
| Спецификации для TS100 PRO: Максимальное напряжение изоляции | 250 вольт RMS |
| Спецификации для TS100 PRO: Время работы от аккумулятора | 35 часов (стандарт) |
| Спецификации для TS100 PRO: Размеры | 7,4 x 2,7 x 1,4 дюйма (18,8 x 6,9 x 3,6 см) |
| Спецификации для TS100 PRO: VOP | Регулируется от 20 к 99, сохранен в флэш-памяти. |
| Спецификации для TS100 PRO: Диапазон тонального генератора | 52 800 футов (16 093 м) |
| Спецификации для TS100 PRO: Диапазон SmartTone® (5-тональный) | 7 000 футов (2 134 м) |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Условия измерений
- Примечания: Патенты 6160405 , 6285195 , 6323654 , и 6509740.
- Технические характеристики могут изменяться без предварительного уведомления.
Комплектация и совместимость
Комплект поставки

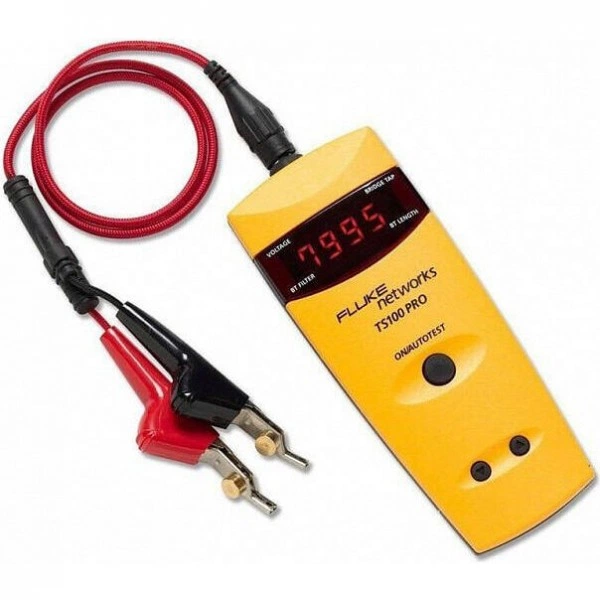

- Тестер неисправности кабеля TS100 Pro1 шт.
- Шнур BNC-ABN1 шт.

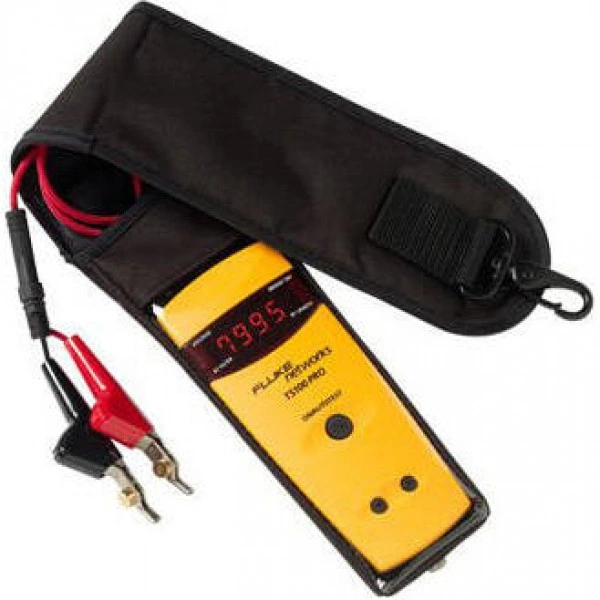

- Чехол1 шт.
