Основная информация о наборе для трассировки кабелей
Набор для трассировки кабелей. Состав измерительного набора.
- Нейлоновая конструкция
- Да
Назначение и исполнение

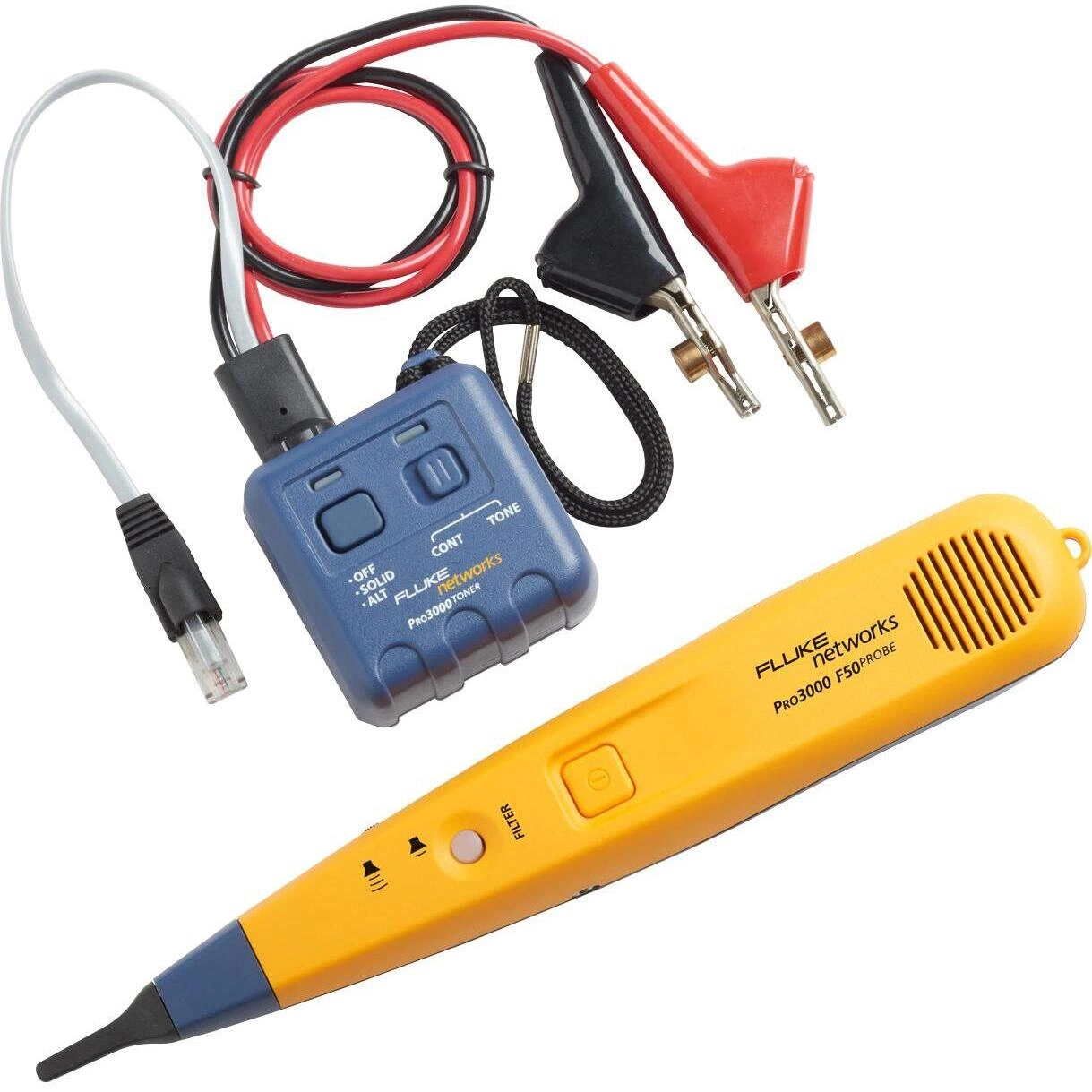

Набор для трассировки кабелей FLUKE PRO3000F50-KIT. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности PRO3000F50-KIT
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Комплект из генератора тона и детектора серии Pro3000 для обнаружения тонального сигнала и трассировки неактивной проводки.
- Четкость — новейшая технология фильтрации исключает помехи («шум»), которые затрудняют трассировку (только в моделях F)
- Точность — технология SmartTone™ позволяет посылать пять отдельных тональных сигналов для точной идентификации пар
- Посылает громкий тоновый сигнал на расстояние до 10 миль (16 километров) в большинстве кабелей
- Громкоговоритель на детекторе позволяет легче услышать тоновый сигнал сквозь гипсокартон, деревянные и другие перегородки
- Зажимы с расположенными под углом иголками для прокола изоляции облегчают доступ к отдельным парам.
- Соединитель RJ-11 идеален для использования в телефонных гнездах
- Прикрепите нейлоновый футляр (включенный в комплект) к поясу для легкой транспортировки
- Технология SmartTone
- Посылает тоновый сигнал на расстояние до 10 миль в большинстве кабелей
- Сетевой шнур имеет зажимы с расположенными под углом иголками для прокола изоляции и прочный штепсель RJ-11 для прямого доступа к телефонным гнездам и гнездам кабелей для передачи данных без адаптеров
- Внешний переключатель позволяет выбор непрерывного или переменного тонового сигнала, которые обозначаются непрерывно светящимися или мигающими светодиодами
- Проверка целостности линии
- Подтверждение полярности линии
- Громкий большой динамик усиливает тональный сигнал через стены, перегородки, дерево или гипсокартон
- Удобный в работе регулируемый диск управления громкостью
- Наконечник «быстрого свинчивания» для легкой замены
- Бесплатный запасной наконечник внутри набора Pro3000 Tone and Probe Kit
- Тональный генератор и детектор серии Pro3000 ™ обеспечивает четкую и точную трассировку коммуникационных кабелей.
- Громкий динамик детектора ускоряет и упрощает трассировку кабелей в гипсокартоне, дереве и других материалах.
- Запатентованная технология SmartTone ™ , используемая в тональном генераторе Pro3000 ™ , позволяет посылать пять разных тональных сигналов для точной идентификации отдельных пар.
- Генератор тона способен посылать тональные сигналы по большинству типов кабелей на расстояние до 16 км (10 миль).
- Прикрепите нейлоновый футляр к поясу, и вы готовы к идентификации любых кабелей.
- Функциональные возможности Pro3000:
- Используйте функциональную возможность SmartTone прибора Pro3000 Analog Tone Generator для идентификации правильной пары.
- Эргономический гладкий дизайн Pro3000 легок в обращении и использовании.
- Фильтровый детектор Pro3000F с функцией «больше никакого шума» устраняет эти помехи, в результате вы слышите громкий и четкий тональный сигнал.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Нейлоновая конструкция | Да |
| Спецификации Pro3000 Analog Probe: Питание | 9 В щелочная |
| Спецификации Pro3000 Analog Probe: Температура | Рабочая: от -20 °C до 60 °C, хранения: от -40 °C до 70 °C |
| Спецификации Pro3000 Analog Probe: Размеры футляра | 9,8 дюйма x 1,6 дюйма x 1,3 дюйма (24,9 см x 4,1 см x 3,3 см) |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
