Основная информация о кабельном тестере
Тестер кабельный. Проверка кабельной инфраструктуры.
- Разница задержек: Разрешение
- 1 Нс
- Разница задержек: Диапазон
- От 0 нс до 100 нс
Назначение и исполнение
Тестер кабельный FLUKE DSX2-5000 INT. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности DSX2-5000 INT
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Versiv позволяет пользователям добиваться большего, чем раньше было возможно тестером кабелей, ускоряя каждый этап процесса тестирования
- Система управления ProjX™ упрощает задачи от первоначальной настройки до приемки системы. Versiv устраняет ненужные этапы и обеспечивает, чтобы все тесты выполнялись надлежащим образом с первого раза, каждый раз.
- Пользовательский интерфейс Taptive делает углубленный анализ данных, простую настройку и использование доступными для операторов с любыми уровнями навыков
- DSX уменьшает время, необходимое для исправления сбоев кабельных систем, при помощи выделенной диагностики Dedicated Diagnostics, простого теста, обнаруживающего проблему
- Соответствует предлагаемым требованиям точности ISO (IEC WG9 Standard IEC61935-1) Level V до 1000 МГц
- Поддерживает полный набор стандартов омической асимметрии, необходимых для питания через Ethernet (PoE): IEC61935-1 и 11801-1-4, IEEE 802.3af, IEEE 802.3at, ANSI/TIA/EIA-568-C.2
- Проекты симметрии нового поколения – IEEE 802,3, TIA TR42.7
- Десятисекундный тест Cat 6A вносит свой вклад в самый быстрый способ получения сертификации
- Графически отображает источник проблем, включая перекрестные наводки и неверное расстояние до экрана, для ускорения диагностики неисправностей
- Управление до 12 000 результатами тестирования с полной графикой

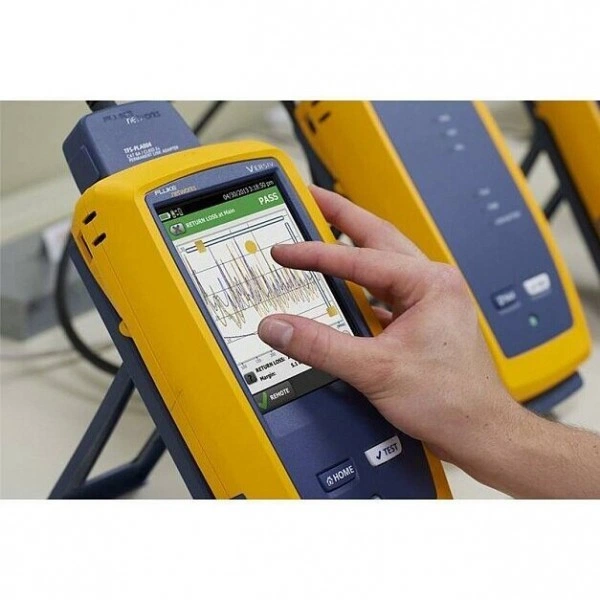

- Емкостный сенсорный экран позволяет быстро настраивать тестер и без затруднений выбирать типы кабелей, стандарты и параметры тестирования
- В отчет управляющего программного обеспечения LinkWare входит 1 миллион линий
- Уникальные функции DSX2-5000 INT:
- Производительность DSX2-5000 INT:
- Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты.
- Программное обеспечение LinkWare™ для управления результатами тестирования:
- LinkWare объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования.
- LinkWare stats предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разница задержек: Разрешение | 1 нс |
| Типичный срок эксплуатации аккумулятора | 8 ч. |
| Разница задержек: Диапазон | От 0 нс до 100 нс |
| Стандарты теста: Максимальная частота | 1200 МГц |
| Калибровка | 1 год (калибровка, проведенная сервисным центром) |
| Тестирование сопротивления контурного тока: Разрешение | 0,1 Ом |
| Параметры окружающей среды: Вибрация | Случайная, 2 г, 5–500 Гц |
| Дисплей | 5,7 дюймовый LCD дисплей с емкостным сенсорным экраном |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Комплектация и совместимость

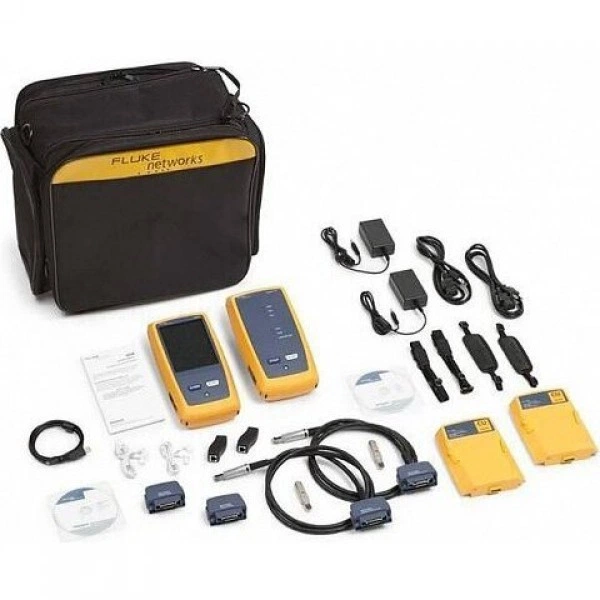

Комплект поставки

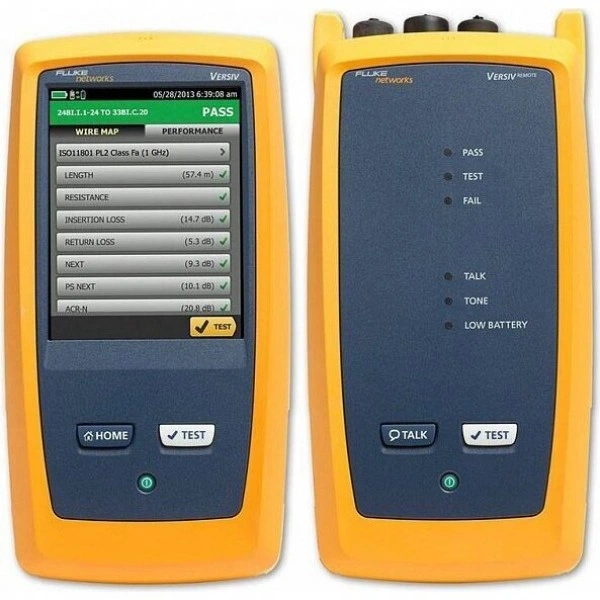

- Базовый блок Versiv2 и удаленный блок с аккумуляторами1 шт.

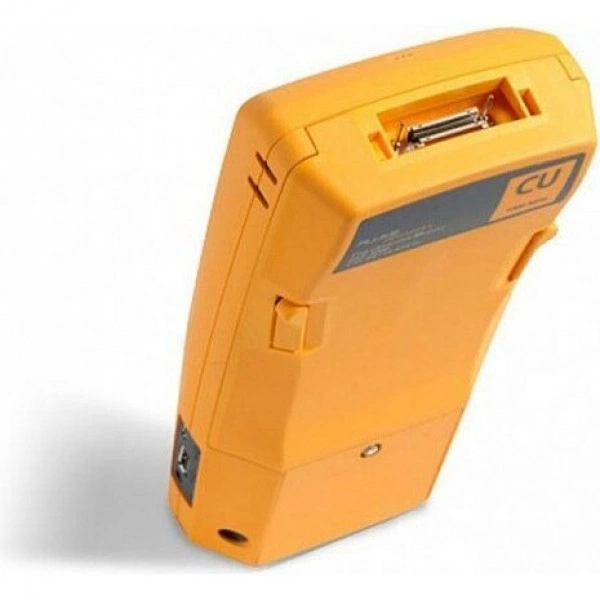

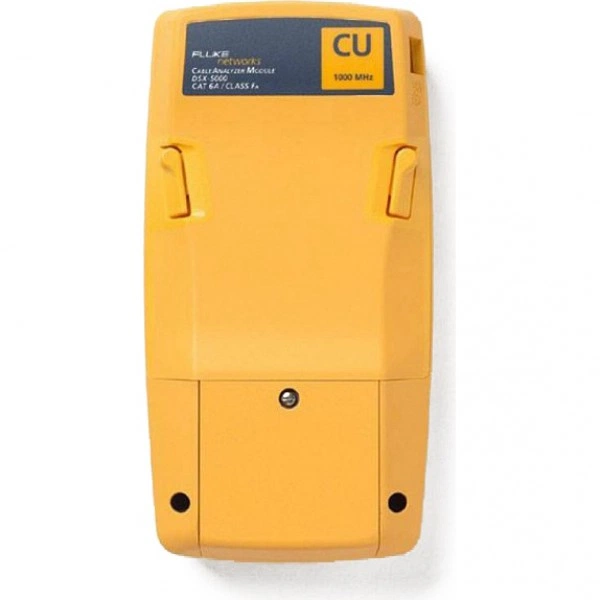

- Два модуля Copper DSX-5000, 1 GHz, Cat 6A1 шт.
- Комплект из 2х Permanent Link адаптеров CAT 6A/класса EA1 шт.
- Комплект из 2х Channel адаптеров CAT 6A/класса EA1 шт.
- Два переговорных устройства1 шт.
- Два ручных ремешка1 шт.
- Два плечевых ремешка1 шт.
- Мягкая сумка для переноски1 шт.
- Micro-USB кабель, для подключения к компьютеру1 шт.
- Компакт-диск с программным обеспечением1 шт.
- Два зарядных устройства переменного тока1 шт.
- Два универсальных проходных адаптера RJ45 на RJ451 шт.
- Сертификат заводской калибровки1 шт.
- Руководство пользователя1 шт.
