Основная информация о кабельном тестере
Тестер кабельный. Проверка кабельной инфраструктуры.
- Масса
- 1,36 кг
- Адаптер M12
- Выборочно
- Максимальная частота
- 500 МГц
- Время работы от аккумулятора
- 8 Ч
Назначение и исполнение

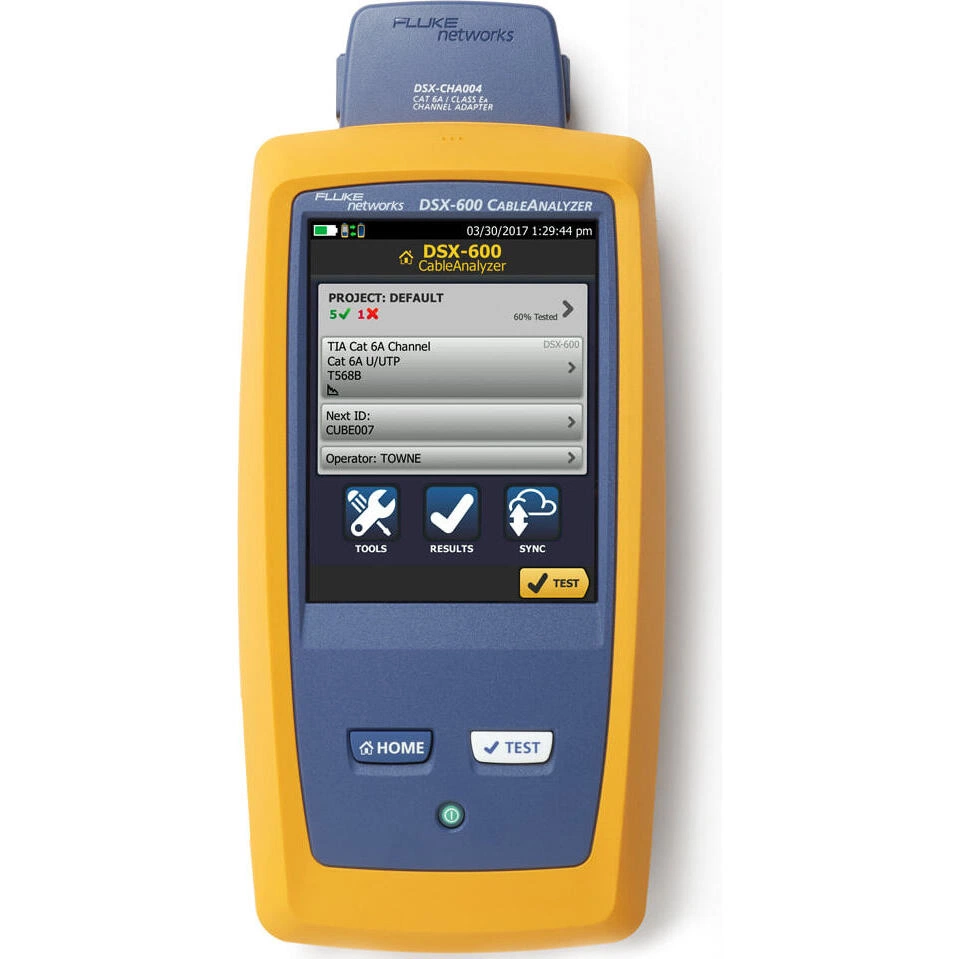

Тестер кабельный FLUKE DSX-600-PRO INTL. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности DSX-600-PRO INTL
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Сертификация медных кабелей категории 6A и класса E A
- Сюда входят адаптеры для измерения каналов; также доступны дополнительные адаптеры Permanent Link в исполнении для сложных условий со съемными испытательными заглушками
- Тестирование кабелей категории 6A за 10 секунд
- Система управления ProjX™ позволяет выполнять испытания быстро и без ошибок
- Средства диагностики HDTDX и HDTDR позволяют точно определить место неисправности
- Интеграция с LinkWare™ Live позволяет осуществлять управление задачами и тестерами с любого смарт-устройства.
- Быстрое и простое создание профессиональных настраиваемых отчетов в формате PDF в программном обеспечении LinkWare™ PC.
- DSX-600 позволяет пользователям добиваться большего, ускоряя каждый этап процесса тестирования
- Облачная служба LinkWare Live позволяет менеджерам проектов осуществлять удаленную настройку тестеров, следить за выполнением задания и даже определять местоположение тестера при помощи любого смарт-устройства
- Система управления ProjX™ упрощает выполнение задач, начиная с первоначальной настройки и заканчивая приемкой системы. Versiv устраняет ненужные этапы и обеспечивает, чтобы все тесты выполнялись надлежащим образом с первого раза, каждый раз.
- Интерфейс пользователя Taptive™ предоставляет функции глубокого анализа данных, простой настройки и использования, которые расчитаны на операторов с любым уровнем навыков
- Девятисекундная продолжительность испытаний для категории 6/класса E и 10-секундная для категории 6A/класса E A позволяет быстро получить сертификат
- Алгоритмы DSX-600 HDTDR и HDTDX с графическим отображением причины неисправностей предоставляют быстрые и понятные указания по определению точки неисправности (по расстоянию от тестера).
- Пользователи могут управлять 12 000 результатами тестирования кабелей Cat 6A с полной графикой

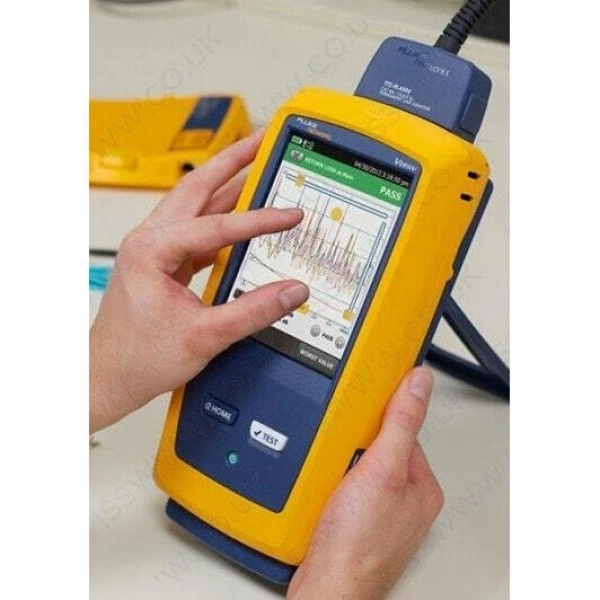

- Емкостный сенсорный экран позволяет быстро настраивать тестер и без затруднений выбирать типы кабелей, стандарты и параметры тестирования
- TIA – Категория 3, 5, 5e, 6, 6A по стандарту TIA 568-C.2 или TIA-1005
- ISO/IEC – Классы C и D, E, E A сертификация по ISO/IEC 11801:2002 и поправки
- IEEE 802,3 – 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T
- Отслеживайте все испытания на каждой работе. Получайте обзор каждого проекта с любого смарт-устройства. Получайте подробные детали каждого отдельного теста. Мгновенно получайте уведомления о неправильном параметре тестирования или идентификаторах кабелей.
- Сделайте это правильно с первого раза. определять идентификаторы кабелей и параметры тестирования на компьютере или планшете
- Автоматически обновлять тестеры. Стандарты могут изменяться без предварительного уведомления, а из-за устаревшего отчета о тестировании вы сможете потерять много времени на повторные проверки. LinkWare Live автоматически обеспечивает работу ваших тестеров в соответствии с последними стандартами тестирований.
- Хватит тратить время и бензин, перевозя тестеры обратно в офис. Загружайте результаты тестирования прямо с объекта в службу LinkWare Live по сети Wi-Fi. Затем загружайте их автоматически для нужного задания и формирования отчетов с помощью LinkWare PC.
- Избегайте задержек в осуществлении проектов. Отслеживайте местоположение и контролируйте статус всех тестеров — калибровку и версию встроенного программного обеспечения
- 3/Класс C до кат.
- 6A/класс E A
- Fluke Networks DSX-600 позволяет выполнять сертификацию медных кабелей категории 6A и класса E A за 10 секунд с помощью удобного пользовательского интерфейса.
- Управление задачами и тестерами осуществляется с любого смарт-устройства по сети Wi-Fi при помощи программного обеспечения LinkWare™ Live.
- DSX-600 CableAnalyzer™ — это необходимый инструмент для сертификации структурированных медных кабельных систем на основе витой пары от кат.
- 6A/класс E A .
- Ни один другой тестер не обладает такой же эффективностью, как DSX-600.
- Частотный диапазон в пределах 500 МГц позволяет сертифицировать кабели кат.
- 6A/класса E A Ethernet-сетей 10 Гбит/с всего за 10 секунд.
- Облачная служба LinkWare™ Live позволяет управлять сертификационными работами в любое время, в любом месте, кому угодно и на любом устройстве.
- Новая система управления ProjX из серии DSX-600 CableAnalyzer предоставляет отдельные файлы проекта для всех связанных с заданиями данных, которые могут быть сохранены под простыми именами, исключая необходимость повторного ввода этих данных после запуска проекта.
- Система управления ProjX обеспечивает состояние в реальном времени до завершения каждой задачи 0-100%, что дает оператору возможность выделить какой-либо тест, требующий повторного внимания, и помогает обеспечить, что ничего не будет упущено.
- Тест Cat 6A занимает десять секунд и является самым быстрым способом подачи результатов сертификации
- Полная сертификация медного кабеля до категории 6A всего за 10 секунд.
- LinkWare™ PC Cable Test Management Software
- При помощи популярного и многофункционального приложения LinkWare для управления ПК, пользователи приборов DSX-600 могут получать доступ к системе управления данными ProjX, создавать отчеты и обновлять программное обеспечение тестеров.
- Ваши бизнес-инструменты должны быть простыми, и вне зависимости от того, какой тестер Fluke Networks — для медных или волоконно-оптических кабельных систем — вы используете, программное обеспечение Linkware PC включает в создаваемые отчеты все необходимые данные.
- С новой функцией статистики LinkWare PC вы получите автоматические статистические отчеты, которые позволят вам взглянуть на инфраструктуру кабельной системы целиком, а не просматривать все соединения, представленные постранично.
- Данная функция анализирует и преобразует результаты тестирования LinkWare PC в графики и диаграммы, показывающие производительность вашей кабельной системы.
- LinkWare™ Live – служба управления результатами испытаний
- LinkWare Live — это облачная служба, позволяющая управлять сертификационными работами в любое время, в любом месте, с кем угодно и на каком угодно устройстве.
- С LinkWare Live можно:
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | Главный модуль и модуль Smart Remote: 6,67 x 13,33 x 27,94 см |
| Масса | 1,36 кг |
| Адаптер M12 | Выборочно |
| Максимальная частота | 500 МГц |
| Время работы от аккумулятора | 8 ч |
| Указатель длины кабеля | 60 символов |
| Питание | Блок литиево-ионных батарей, 7,2 В |
| Внутренняя память | ≈ 12 000 Cat 6A с графиками |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Комплектация и совместимость

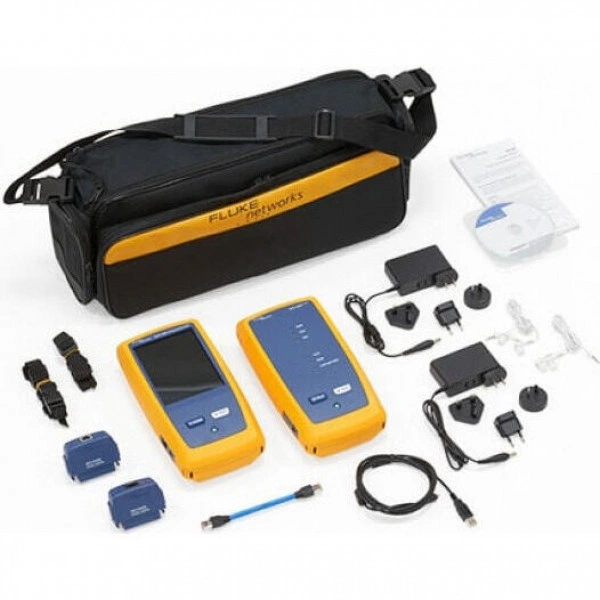

Комплект поставки
- Основной пульт кабельного анализатора DSX-6001 шт.
- Умный пульт кабельного анализатора DSX-6001 шт.
- Адаптер каналов категории 6A/ класса EA2 шт.
- 6-Дюймовый (15 см) стандартный коммутационный шнур RJ451 шт.
- Переходник для стационарных соединений Категории 6A/Класса EA2 шт.
- Кабель USB для связи с ПК1 шт.
- Переходник переменного тока2 шт.
- Руководство по началу работы1 шт.
- Мягкий чехол для переноски1 шт.
