Основная информация о тестере целостности кабеля
Тестер целостности кабеля. Проверка кабельной инфраструктуры.
- Тип батареек
- 2 x AA
Назначение и исполнение

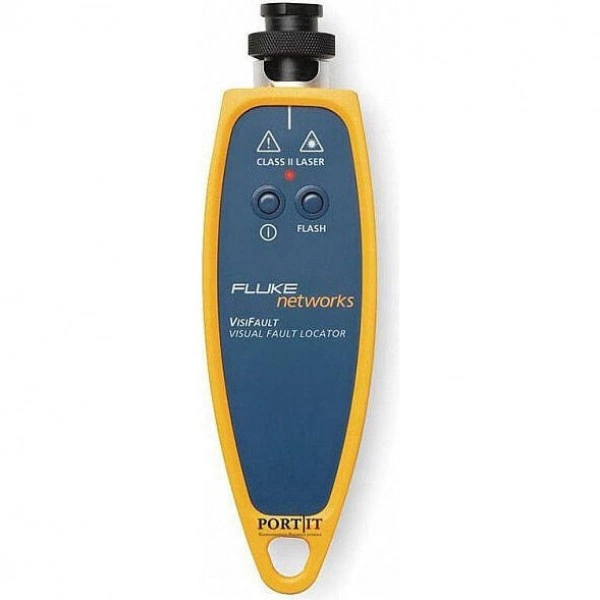

Тестер целостности кабеля FLUKE VISIFAULT. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности VISIFAULT
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Определяет визуальные неисправности, в том числе перегибы, разрывы и плохие коннекторы
- Ускоряет проверку оптического кабеля на всем его протяжении
- Быстро проверяет полярность и определяет кабели
- Использует непрерывный и прерывистый режимы
- Эргономичный корпус выдерживает падения, удары и вибрацию
- Поддерживает 2,5 мм и 1,25 мм SFF-разъемы.
- Более 80 часов автономной работы от двух аккумуляторов типа AA
- Этот тестер целостности кабеля позволяет находить разрывы в кабелях, разъемах и муфтах.
- Для упрощения подключения имеется совместимость с разъемами 2,5 мм и 1,25 мм.

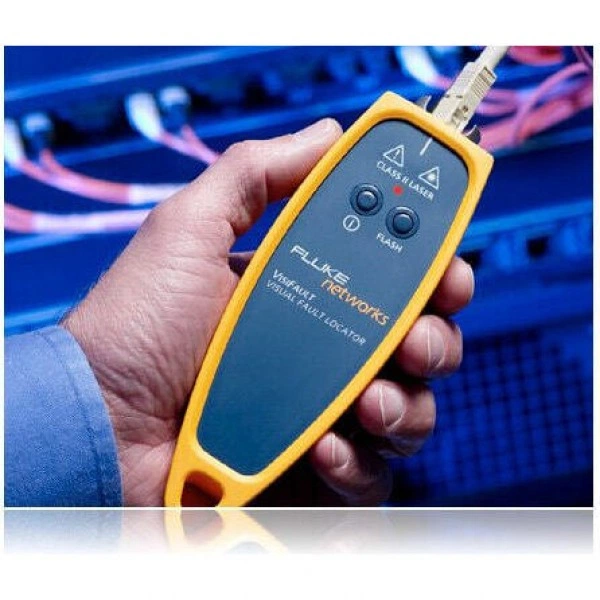

- VisiFault может быстро осветить разрывы волокна, поврежденные разъемы на коммутационных шнурах, дефектные сращивания в блоках сращивания и сильные изгибы в стойках оборудования и вокруг них.
- Интегрированный универсальный 2,5 мм адаптер облегчает подключение к разъемам SC, ST, FC и FJ.
- Дополнительный 1,25 мм адаптер позволяет подключаться к разъемам LC и MU.
- Пристегните VisiFault к своему поясу с помощью ремешка или поместите его в футляр, чтобы при необходимости всегда иметь его под рукой.
- Две батареи типа AA предоставляют более 80 часов срока службы батарей в непрерывном режиме.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Совместимость | Разъемами 2,5 мм и 1,25 мм |
| Габариты | 157 x 52 x 37 мм (6,2 x 2,0 x 1,3 дюйма) |
| Тип батареек | 2 x AA |
| Адаптер | 2,5 мм, универсальный |
| Вес (включая батареи) | 0,18 кг (5,7 унций) |
| Крышка адаптера | Прикрепленная защитная крышка |
| Время работы от батарей | >80 ч в непрерывном режиме |
| Оптические характеристики: Выходная мощность | < 1,3 мВт |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Подготовка рабочего набора
Для работы с FLUKE VISIFAULT сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Совместимость
- Разъемами 2,5 мм и 1,25 мм
