Основная информация о пробнике постоянного и переменного тока
Пробник постоянного/переменного тока. Совместимость с оборудованием и установка.
- Установка нуля
- Да
- Максимальный ток
- 600 A
- Принцип измерений
- Датчик Холла
- Диапазон частот
- От 40 до 400 Гц
Назначение и исполнение

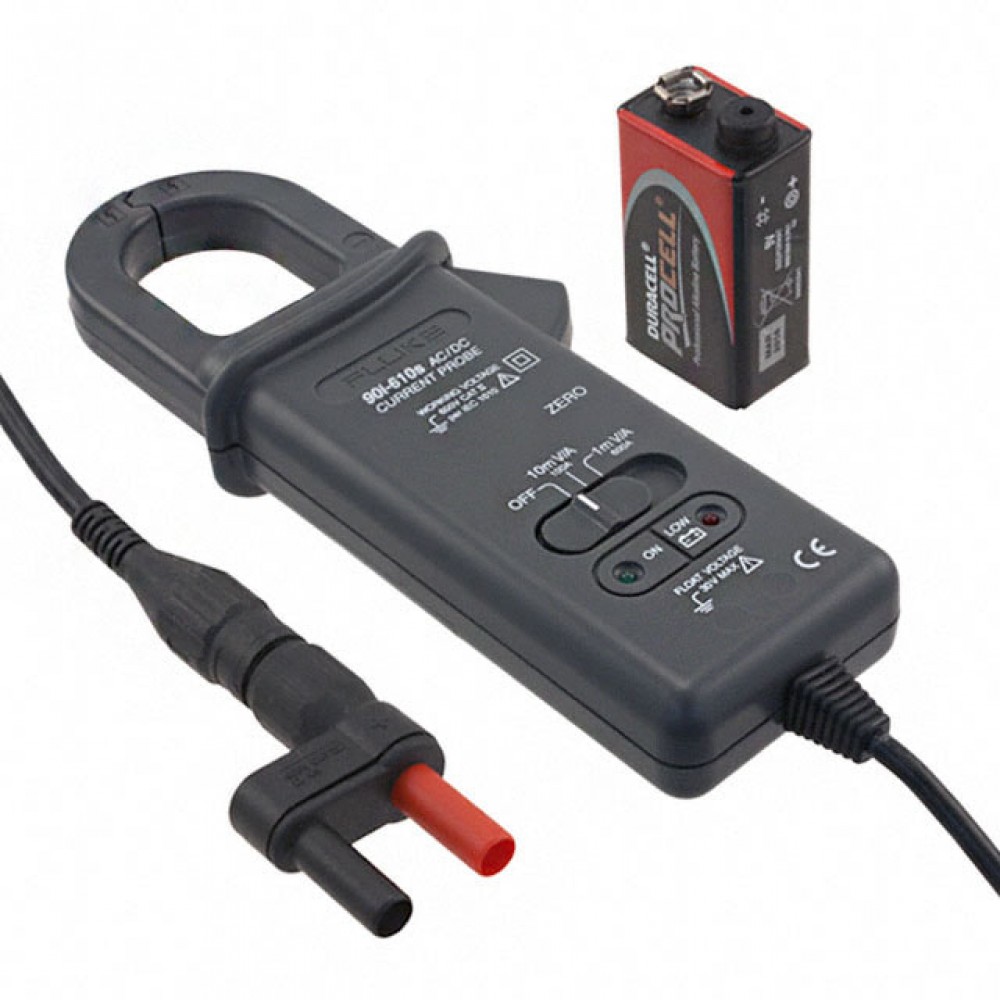

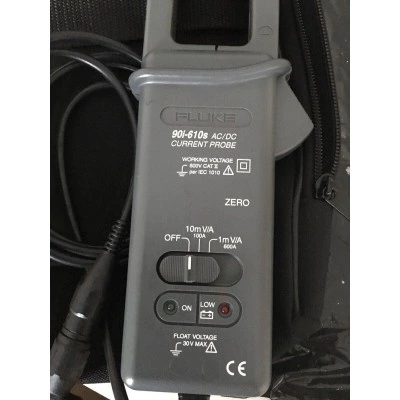

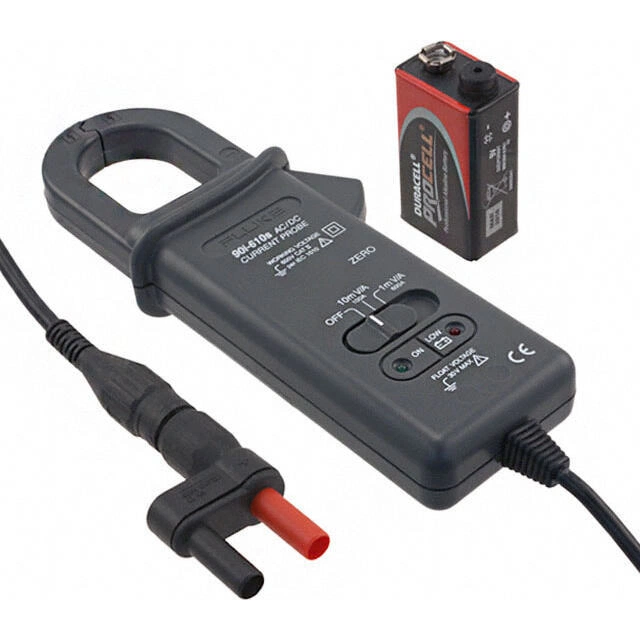

Пробник постоянного/переменного тока FLUKE 90i-610s (600 А). Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.

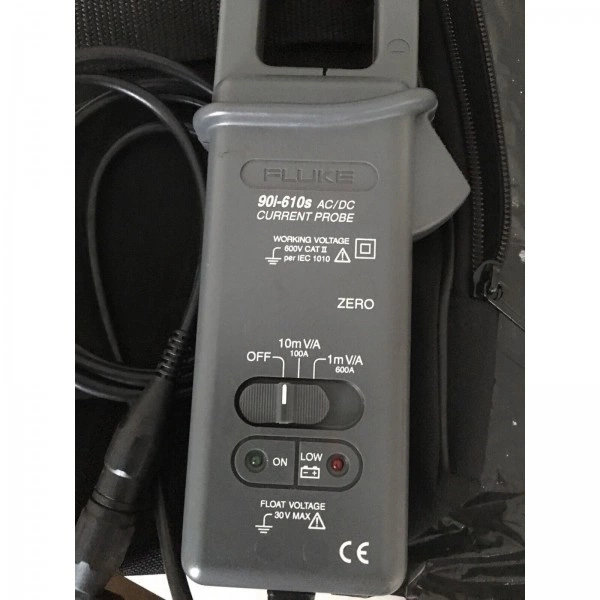

Функциональные возможности 90i-610s (600 А)
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Диапазон: от 2 до 600 А постоянного или переменного тока (пиковое значение)
- Основная погрешность (от постоянного тока до 400 Гц): +/- (2% от показания + 1A)
- Выходной сигнал: диапазон 100 А: 10 мВ/А диапазон 600 А: 1 мВ/А
- Диапазон частот: от 40 до 400 Гц
- Рабочее напряжение: 600 В переменного тока, среднеквадратичное
- Максимальный диаметр проводника: 34 мм

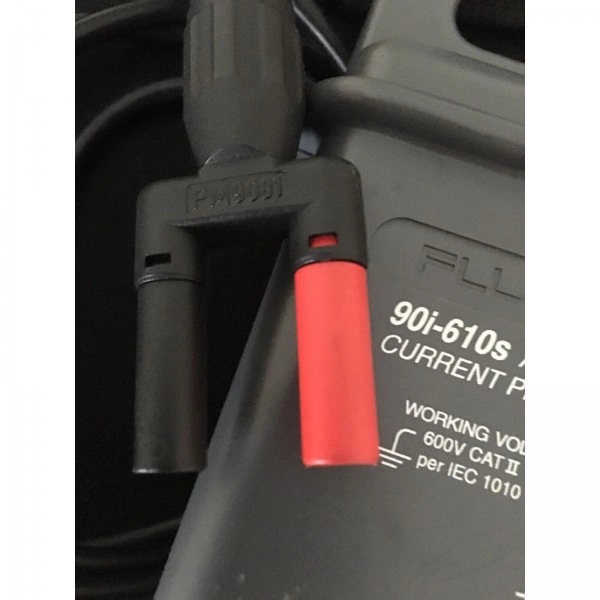

- Fluke 90i-610s — токоизмерительные клещи, которые совместимы с любыми устройствами компании Fluke, такими как осциллографы, анализаторы гармоник мощности, Scopemeter, мультиметры и другие устройства, которые используются для измерения напряжения и имеют вход BNC или "банан" (адаптер PM9081/001).
- 2-Диапазонные токоизмерительные клещи, которые предназначены для измерения постоянного и переменного тока.
- Возможно увеличение диапазонов замеров тока мультиметрами до 600 А
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Установка нуля | Да |
| Максимальный ток | 600 A |
| Принцип измерений | Датчик Холла |
| Диапазон частот | От 40 до 400 Гц |
| Частотная характеристика | DC - 10 кГц |
| Максимальное рабочее напряжение | 600 В |
| Максимальный диаметр проводника | 34 мм |
| Выходной сигнал | Диапазон 100 А: 10 мВ/А диапазон 600 А: 1 мВ/А |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Подготовка рабочего набора
Для работы с FLUKE 90i-610s (600 А) сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Совместимость
- Любыми устройствами компании Fluke, такими как осциллографы, анализаторы гармоник мощности, Scopemeter, мультиметры и другие устройства, которые используются для измерения напряжения и имеют вход BNC или "банан" (адаптер
