Основная информация о вторичном датчике зажигания
Вторичный датчик зажигания. Совместимость с оборудованием и установка.
- Длина кабеля
- 3 М
Назначение и исполнение

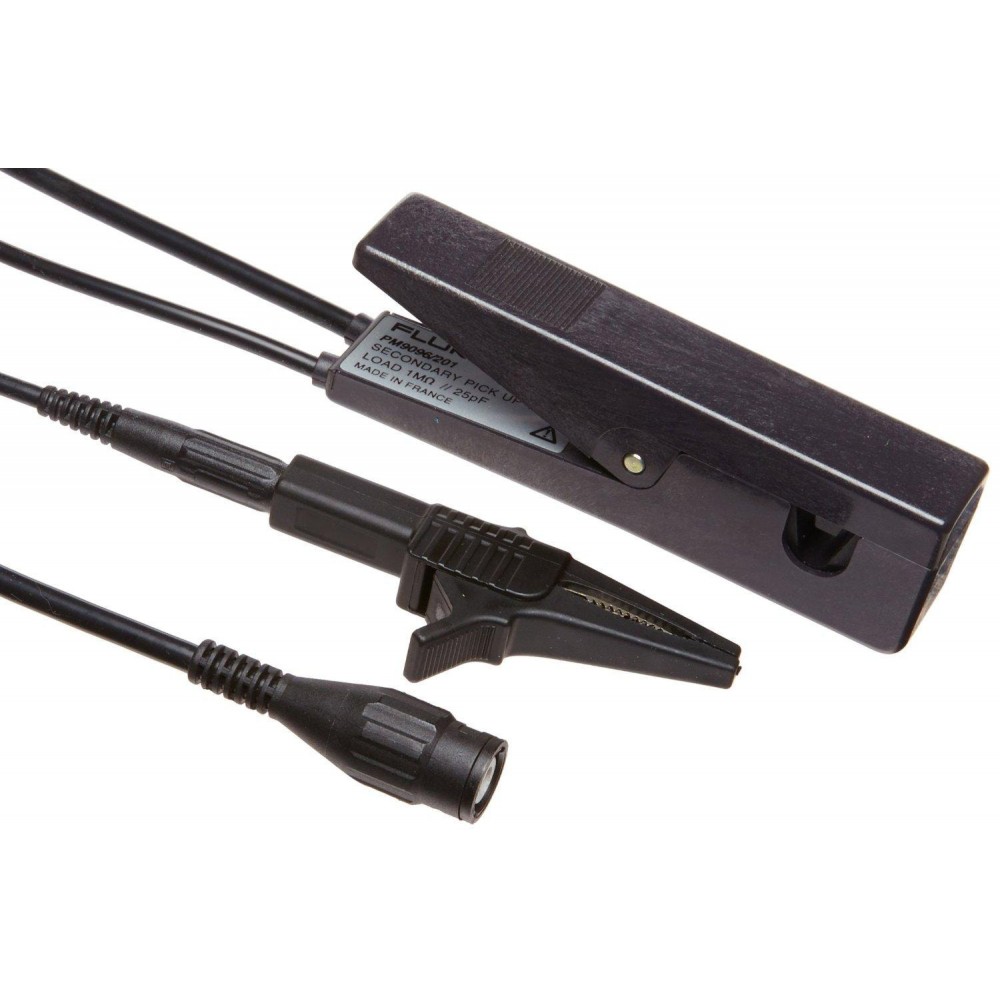

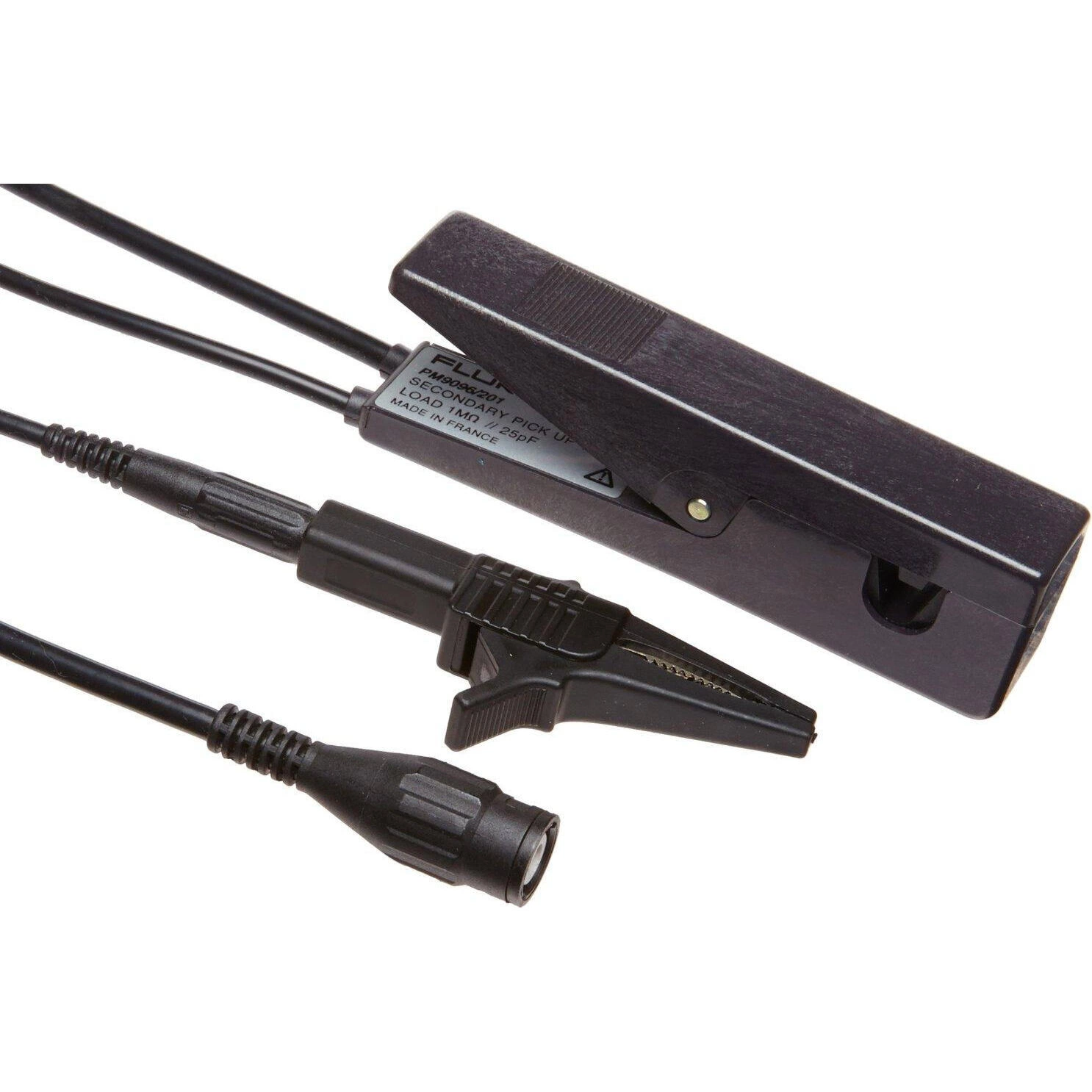

Вторичный датчик зажигания FLUKE PM9096/201. Осциллографический тракт FLUKE предназначен для исследования изменения сигнала во времени. При выборе рассматривают полосу, число входов, допустимые уровни, способ подключения и характеристики совместимых пробников. Осциллограф, пробник и переходник образуют один рабочий тракт, поэтому его возможности определяются каждым включенным компонентом.
Функциональные возможности PM9096/201
Временная развертка помогает сопоставлять форму, длительность и взаимное положение событий. Полоса пропускания и частота дискретизации описывают разные стороны регистрации. Для повторяемого сравнения сохраняют масштаб, связь входа, синхронизацию и настройки пробника. Условия одного входа не переносят на другой без проверки спецификации.
- Ослабление: 1000x при использовании с приборами с входным сопротивлением 1 МОм / / 25 пФ
- Длина кабеля: 3 м
- Кабель: в силиконовой изоляции с BNC разъемом
- Адаптер подходит для свечей зажигания, имеющих диаметр от 6 до 8 мм.
- Назначение вторичного датчика зажигания PM9096/201:
- PM9096/201 является емкостной связью вторичной цепи зажигания, для обеспечения визуализации и запуска вторичных сигналов зажигания.
- Особенности вторичного датчика зажигания PM9096/201:
- Предназначен для использования с осциллографами-мультиметрами Fluke в автомобильной промышленности.
- При соединении со свечой зажигания, датчик измеряет напряжение, генерируемое системой зажигания и адаптирует сигнал для оптимального отображения на Fluke ScopeMeter.
Технические особенности
Коэффициент деления пробника учитывают при оценке уровня и выборе диапазона. Допустимое напряжение между точками и относительно земли проверяют отдельно. Наличие изолированного корпуса или разъема определенной формы само по себе не задает категорию безопасности и допустимую схему соединения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Длина кабеля | 3 м |
| Кабель | В силиконовой изоляции с BNC разъемом |
| Ослабление | 1000x при использовании с приборами с входным сопротивлением 1 МОм / / 25 пФ |
Применение
При наладке сначала формулируют наблюдаемый процесс: периодический сигнал, переходный режим или редкое событие. Затем выбирают точки, длительность наблюдения и способ сохранения результата. Вместе с осциллограммой полезно фиксировать настройки тракта и условия работы оборудования, чтобы запись можно было интерпретировать при повторном анализе.
Подготовка рабочего набора
Для работы с FLUKE PM9096/201 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
