Основная информация о комплекте принадлежностей
Комплект принадлежностей. Состав измерительного набора.
Назначение и исполнение

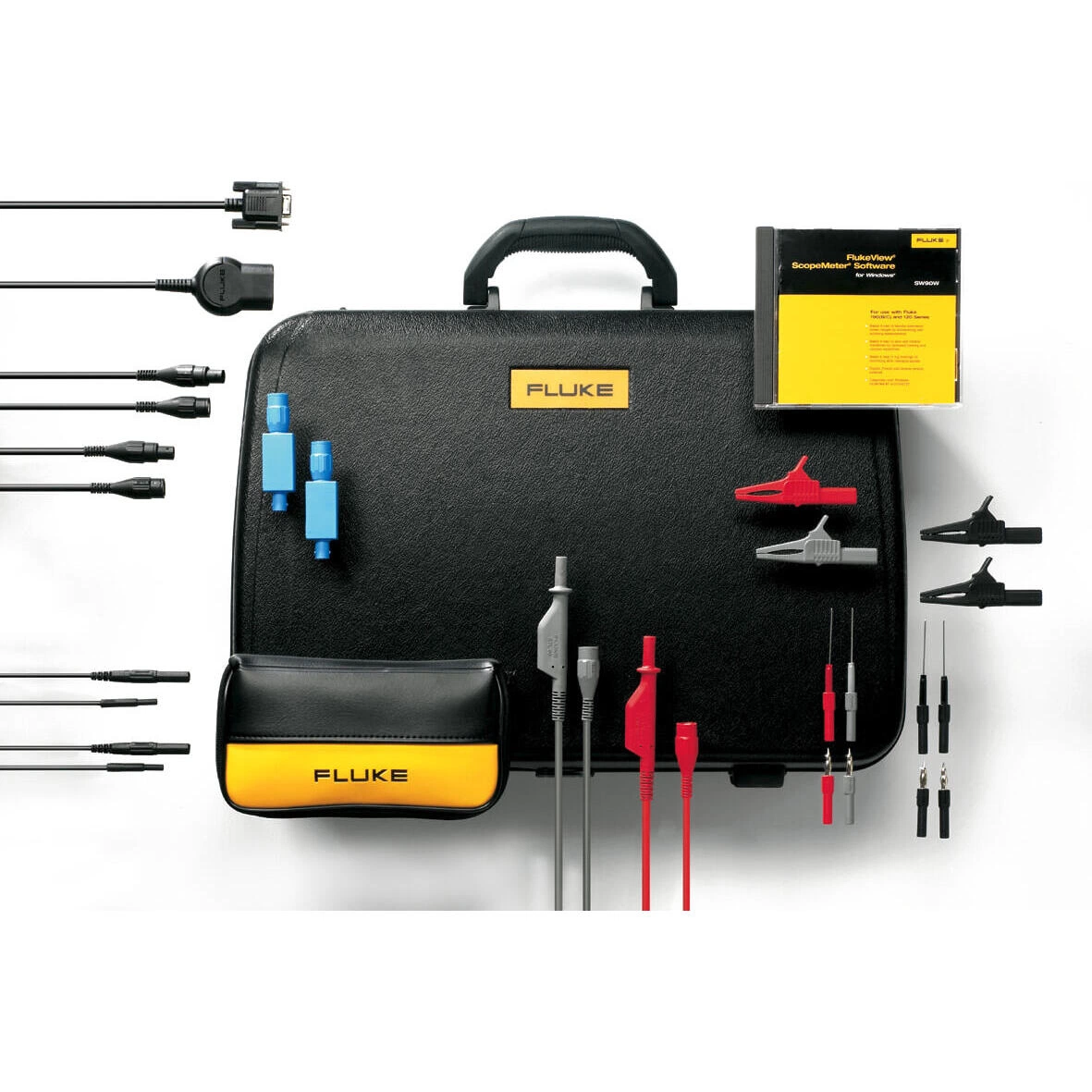

Комплект принадлежностей FLUKE SCC198. Осциллографический тракт FLUKE предназначен для исследования изменения сигнала во времени. При выборе рассматривают полосу, число входов, допустимые уровни, способ подключения и характеристики совместимых пробников. Осциллограф, пробник и переходник образуют один рабочий тракт, поэтому его возможности определяются каждым включенным компонентом.
Функциональные возможности SCC198
Временная развертка помогает сопоставлять форму, длительность и взаимное положение событий. Полоса пропускания и частота дискретизации описывают разные стороны регистрации. Для повторяемого сравнения сохраняют масштаб, связь входа, синхронизацию и настройки пробника. Условия одного входа не переносят на другой без проверки спецификации.
- Используется для серии ScopeMeter 190, с помощью данного набора осуществляется устранение неисправностей в автомобильной электронике, часто требующих специальные аксессуары, такие как адаптеры, разъемы и измерительные провода для установки измерительного подключения к тестируемым схемам.
- Комплект Fluke SCC198 содержит множество аксессуаров, которые позволяют и быстро производить измерения на автомобильных электронных системах с использованием прибора серии 190 Series ScopeMeter.
- Комплект SCC198 включает в себя следующие аксессуары:
Технические особенности
Коэффициент деления пробника учитывают при оценке уровня и выборе диапазона. Допустимое напряжение между точками и относительно земли проверяют отдельно. Наличие изолированного корпуса или разъема определенной формы само по себе не задает категорию безопасности и допустимую схему соединения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Комплект принадлежностей |
Применение
При наладке сначала формулируют наблюдаемый процесс: периодический сигнал, переходный режим или редкое событие. Затем выбирают точки, длительность наблюдения и способ сохранения результата. Вместе с осциллограммой полезно фиксировать настройки тракта и условия работы оборудования, чтобы запись можно было интерпретировать при повторном анализе.
Подготовка рабочего набора
Для работы с FLUKE SCC198 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость

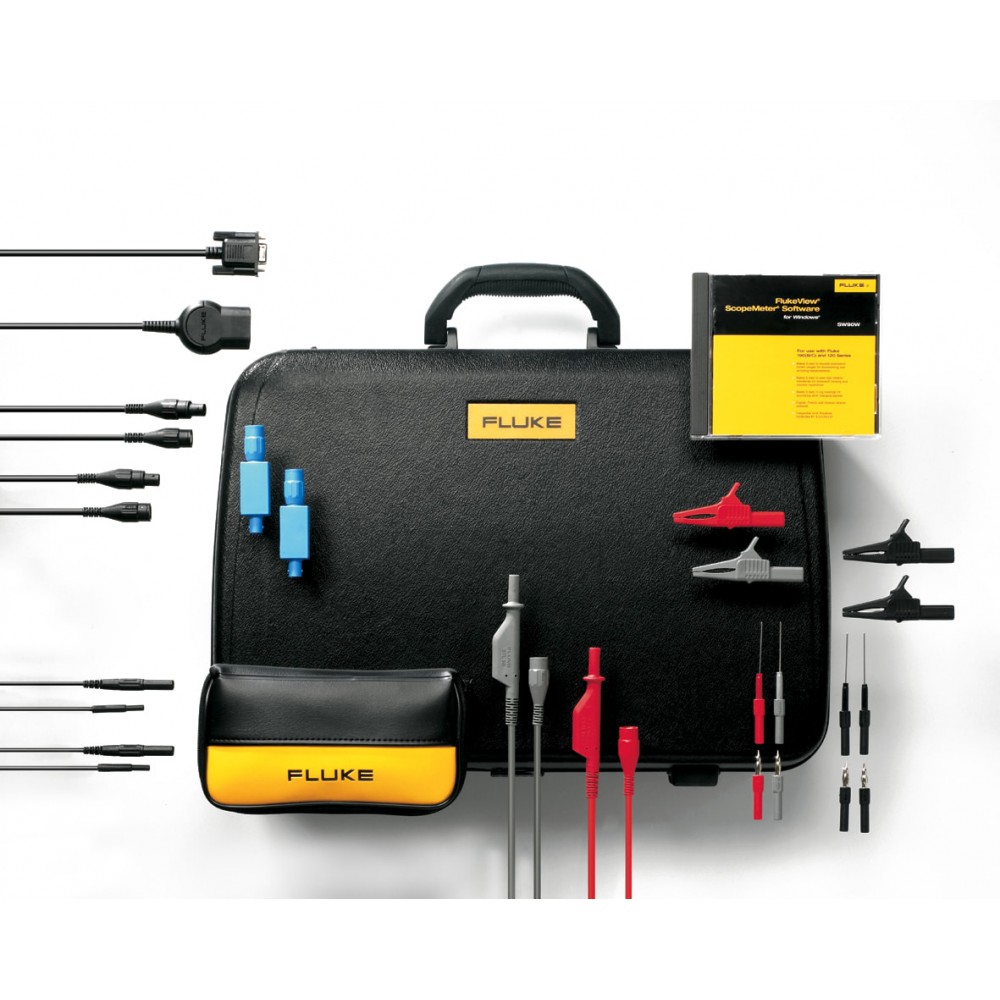

Комплект поставки
- C190 жесткий кейс для осциллографа-мультиметра серии 190
- SW90W программное обеспечение FlukeView ScopeMeter под Windows 95/98/Me/NT 4.0/2000/XP
- OC4USB кабель оптического интерфейса с адаптером для порта USB
- STL90 экранированные тестовые щупы (1 красный, 1 серый) с 2 заземляющими проводами
- 4 Сменных одноточечных контакта
- 4 Сменных наконечника
- AC85A набор зажимов "крокодил" (1 красный, 1 серый, 2 черных)
- C75 кейс для хранения мелких принадлежностей
- Адаптеры-фильтры нижних частот 2 шт
- Удлинители с переходником типа BNC(m)-BNC(f) (2 шт.)
- Осциллограф-мультиметр в набор SCC198 не входит
