Основная информация о модуле измерения давления и вакуума
Модуль измерения давления и вакуума. Совместимость с оборудованием и установка.
- Диапазон вакуума
- 0–76 см рт. ст.
Назначение и исполнение

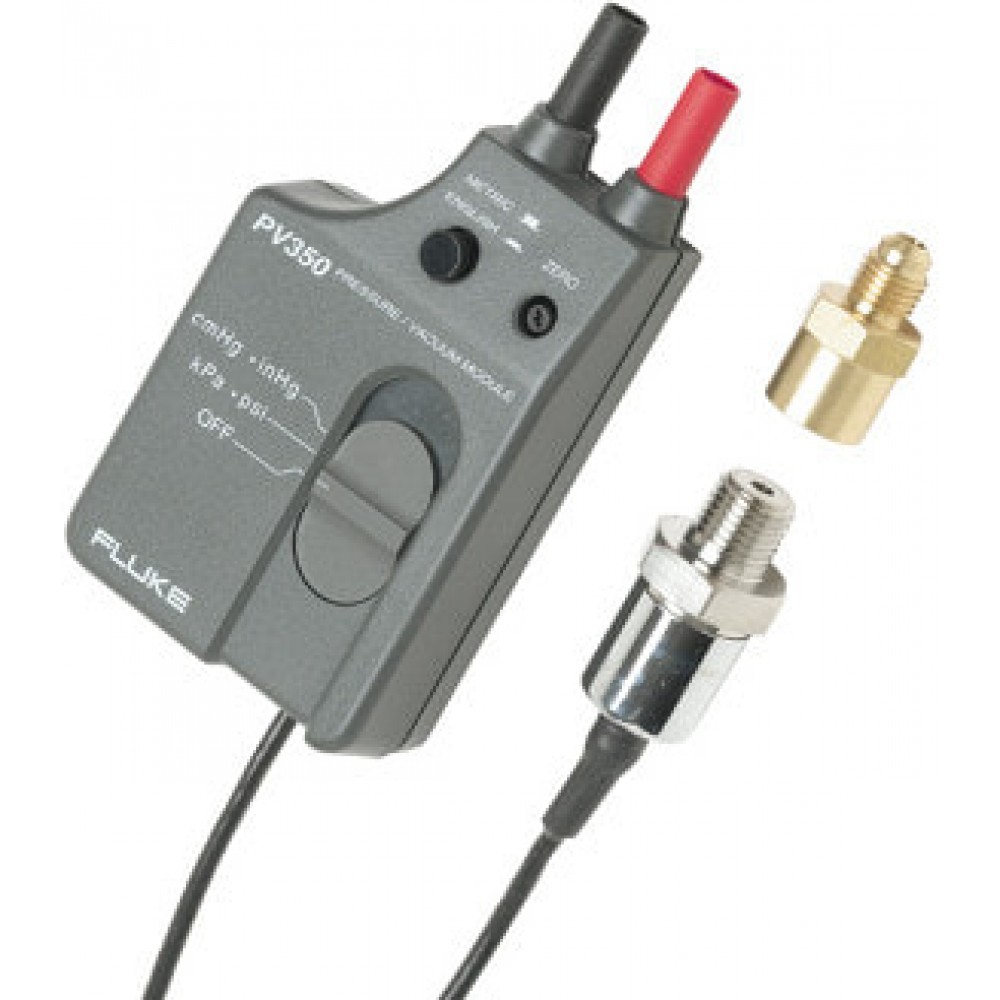

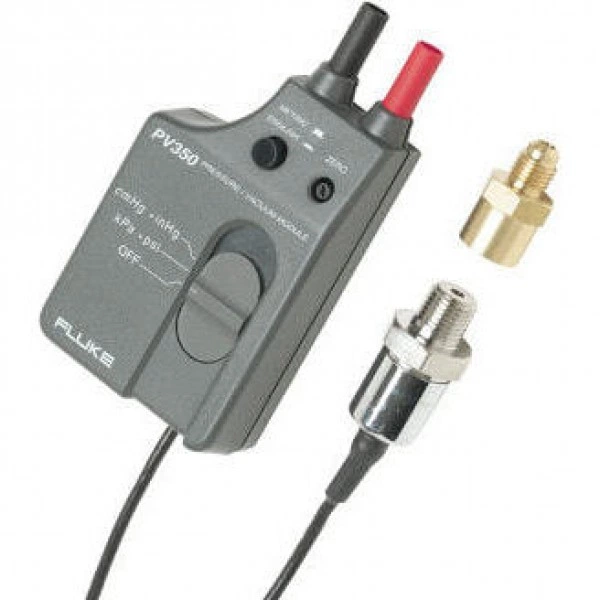

Модуль измерения давления и вакуума FLUKE PV350. Оборудование FLUKE для работы с давлением выбирают по диапазону, виду давления и допустимой среде. Абсолютное, избыточное и дифференциальное давление описывают разные задачи. Калибратор, измерительный модуль, насос и соединительная принадлежность имеют разные функции и не заменяют друг друга одним фактом наличия резьбового соединения.
Функциональные возможности PV350
При подготовке комплекта согласуют измерение, создание давления и подключение проверяемого устройства. Совместимый модуль может расширять систему, однако его диапазон и требования к среде остаются собственными параметрами. Характеристики соседних модулей серии не следует считать пределами установленного исполнения.
- Цифровое измерение давления и вакуумметрического давления
- Совместим со всеми мультиметрами Fluke и с большинством популярных цифровых мультиметров
- Преобразователь герметично закрыт корпусом из нержавеющей стали
- Совместим со всеми случайными и популярными цифровыми мультиметрами.
- Герметичный датчик из нержавеющей стали 316 совместим с различными жидкостями и газами.
- Меры вакуума до 76 см РТ. ст.
- Измеряет давление до 3447 кПа (500 фунтов на кв. дюйм)
- Цифровые измерения давления и вакуума в одном модуле.
- Меры вакуума до 76 см РТ.
- Отображение результатов на английском языке (дюйм РТ.
- Ст.) или метрических (кПа или см ртутного столба) единиц.
- Измеряет давление до 3447 кПа (500 фунтов на кв.
- Особенности и преимущества:
Технические особенности
Уплотнение, соединители и рабочая среда влияют на применимость комплекта. Параметры точности оценивают вместе с температурными условиями и принятой схемой проверки. Предел рабочего давления, перегрузка и разрушающее давление имеют разное назначение; более высокое аварийное значение не является разрешенным повседневным режимом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Диапазон вакуума | 0–76 см рт. ст. |
| Материал преобразователя | Нержавеющая сталь 316 |
| Максимальное рабочее давление | 500 psi / 3447 кПа |
| Выходной сигнал | 1 мВ на единицу psi, кПа, см рт. ст. или дюйм рт. ст. |
| Условия нормирования | 23 ±5 °C; один год после калибровки; установка нуля перед каждым измерением |
Применение
Перед подбором уточняют тип датчика или преобразователя, рабочую среду, соединение и контрольные точки. Для повторной проверки полезно сохранять схему, направление изменения давления и условия установления показания. При транспортировке и хранении защищают соединения от загрязнения и учитывают требования к конкретной среде.
Подготовка рабочего набора
Для работы с FLUKE PV350 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Совместимость
- Мультиметры FLUKE и совместимые цифровые мультиметры
- Выход 1 мВ на единицу измерения
