Основная информация о модуле для беспроводной измерительной системы

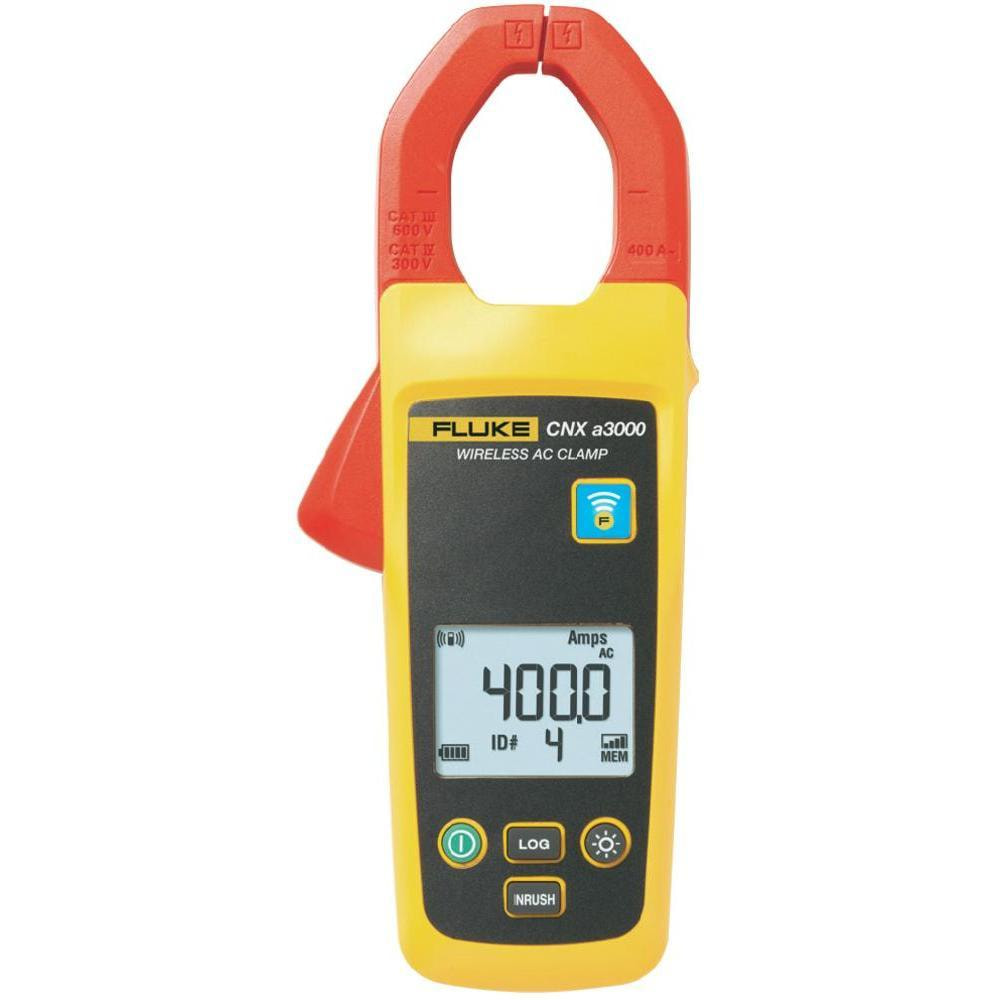

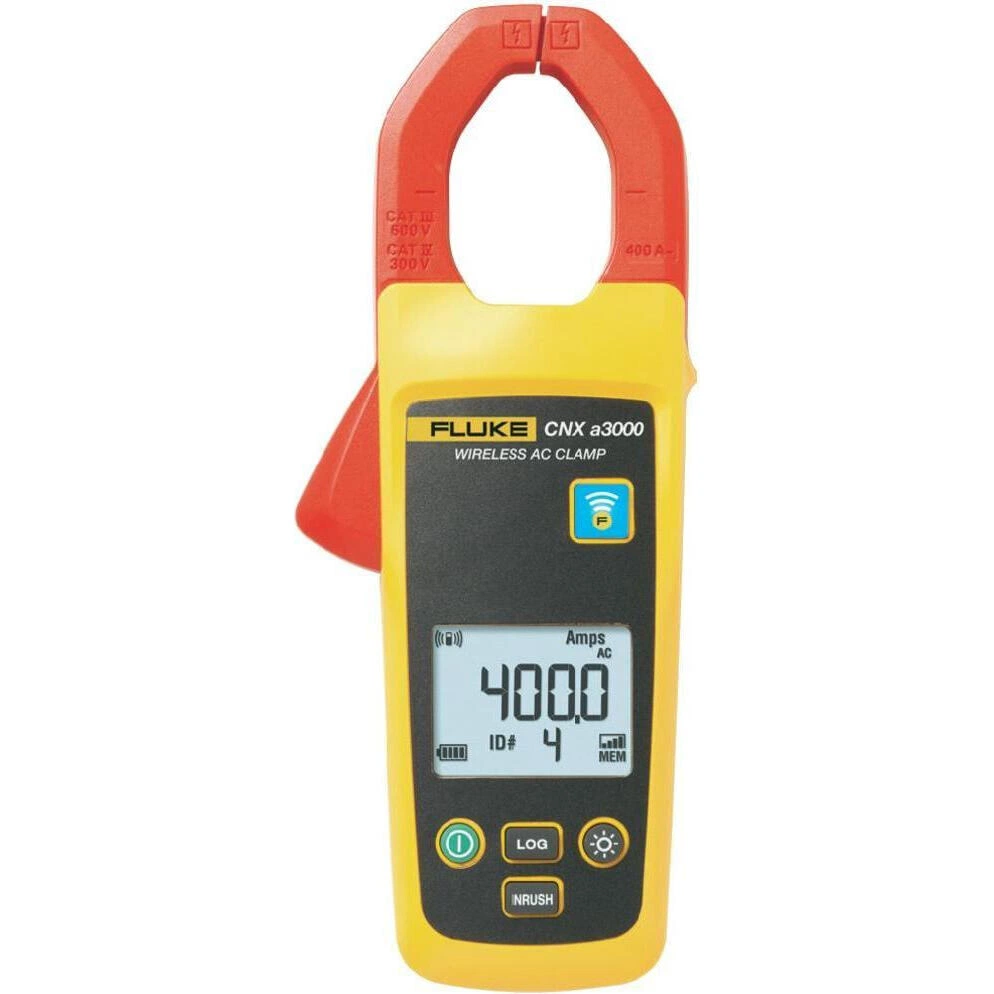

Модуль для беспроводной измерительной системы FLUKE CNX a3000.
- Защита
- IP42
- Категория безопасности
- CAT III 600 В
- Масса
- 0,22 кг
- Разрешение
- 0,1 В
Назначение и исполнение
Модуль для беспроводной измерительной системы FLUKE CNX a3000. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности CNX a3000
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Измерение истинных среднеквадратичных значений переменного тока до 400 A
- Погрешность 2% до 100 Гц, погрешность 2-1/2% до 500 Гц
- Запись до 65000 показаний
- ЖК дисплей с подсветкой
- CAT III 600 В; IP42
- Беспроводной модуль измерительных клещей переменного тока CNX a3000 является частью команды средств беспроводного поиска неполадок Fluke.
- Подключите беспроводной модуль измерительных клещей переменного тока CNX a3000 к точке замера и просматривайте результаты на беспроводном мультиметре CNX с расстояния до 20 метров.
- Больше не требуется записывать полученные данные, поскольку модуль для измерения силы тока CNX a3000 способен регистрировать до 65000 значений (мин./макс./ср.) показаний приборов с меткой времени с помощью дополнительного ПК-адаптера.
- Беспроводной модуль Fluke CNX a3000 – полнофункциональное измерительное устройство в виде клещей, обеспечивающее определение истинного среднеквадратичного значения (СКЗ) переменного тока.
- Измерительный предел беспроводной измерительной системы включает значения от 0 до 400А с шагом 0,1А и точностью - 2 %.
- Результаты измерений могут быть переданы по беспроводной радиочастотной сети (2,4 ГГц) на мультиметр Fluke CNX 3000 на расстоянии до 20 м, либо на ПК с помощью ПК-адаптера.
- С помощью дополнительного ПК-адаптера беспроводная система поиска неисправностей CNX способна отслеживать до 10 измерительных модулей одновременно и отправлять результаты на ПК для последующего анализа.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT III 600 В |
| Масса | 0,22 кг |
| Разрешение | 0,1 В |
| Диапазон | 400,0 A |
| Зев зажима | 34 мм |
| Класс защиты IP | IP42 |
| Уровень загрязнения | 2 |
| Степень защиты (IP) | IP 42 |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
