Основная информация о беспроводном температурном модуле
Контактное измерение с термопарой K-типа, автономная запись и передача результата по радиоканалу.
- Диапазон модуля
- −200…+1372 °C
- Память
- 65 000 показаний
Назначение и исполнение

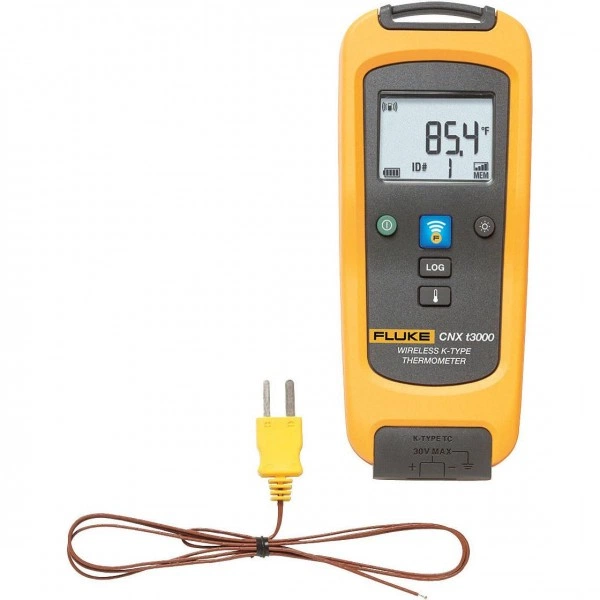

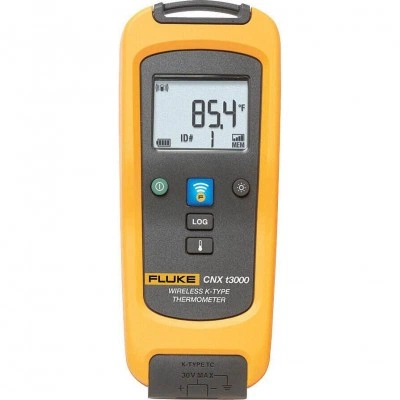

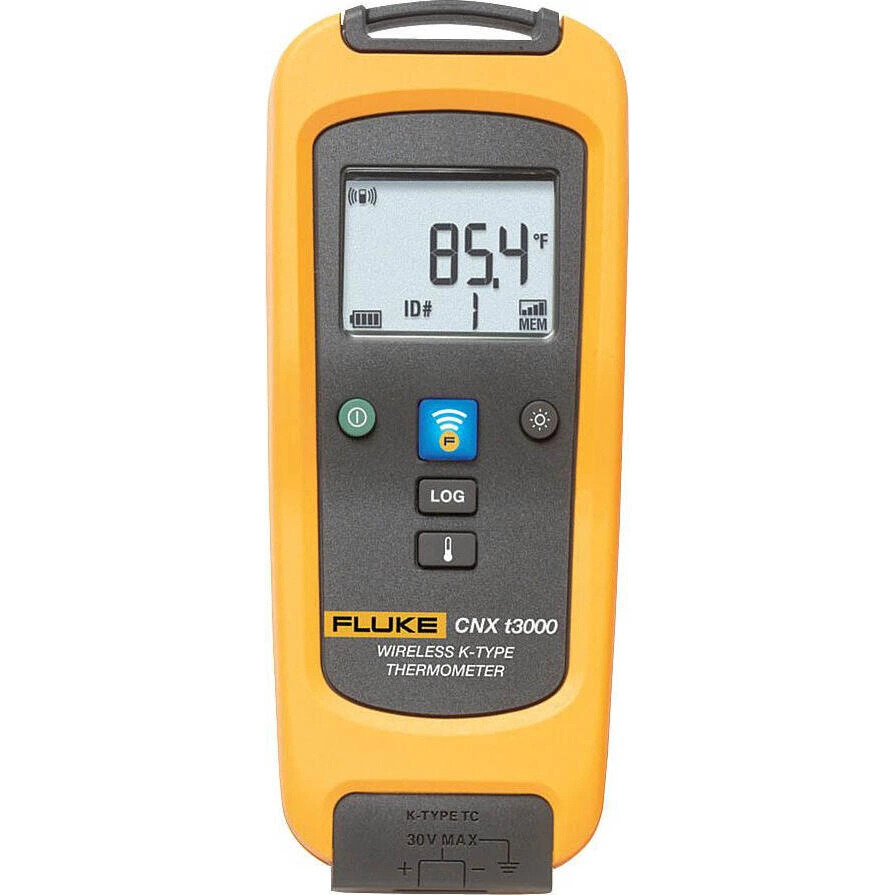

FLUKE CNX T3000 — беспроводный температурный модуль для контактных измерений с термопарой K-типа. Он объединяет вход для датчика, собственный дисплей и память регистратора. Модуль можно разместить у контролируемого узла, а результат наблюдать локально или через совместимый мультиметр CNX 3000 на расстоянии до 20 м.
Температурный канал охватывает диапазон от −200 до +1372 °C с разрешением 0,1 °C. Эти пределы относятся к самому модулю: рабочий диапазон подключенной термопары определяется ее конструкцией. Точечный щуп 80PK-1 из комплекта подбирают к конкретной поверхности и условиям контакта, не распространяя на него автоматически весь диапазон измерителя.
Функциональные возможности CNX T3000
- Локальное наблюдение. ЖК-дисплей с подсветкой позволяет считывать температуру непосредственно у точки контроля; индикация имеет 6000 отсчетов и обновляется 1,6 раза в секунду.
- Автономная регистрация. Встроенная память сохраняет до 65 000 показаний. Это позволяет наблюдать изменение температуры за время работы оборудования и затем разбирать последовательность результатов.
- Настраиваемый шаг записи. С ПК выбирают интервал от одной секунды до одного часа: короткий шаг дает более подробную временную картину, длинный экономнее расходует память при длительном наблюдении.
- Работа в составе CNX. Радиоканал 2,4 ГГц передает результат совместимому оборудованию системы. Для получения и анализа записей на компьютере используют дополнительный адаптер CNX pc3000.
Технические особенности
Термопара подключается через мини-разъем K-типа. Преобразование температуры соответствует шкале ITS-90. При оценке результата учитывают погрешность электронного канала, погрешность самого датчика и качество теплового контакта с объектом. Разрешение 0,1 °C показывает шаг индикации и не заменяет нормированную точность измерения.
Для электронного канала нормирована погрешность ±(0,5 % от показания + 0,5 °C), без учета термопары. Вне интервала окружающей температуры от +18 до +28 °C добавляется температурная составляющая 0,01 % от показания + 0,03 °C на каждый градус отклонения. Поэтому одинаковое число на экране при разных условиях среды оценивают с учетом соответствующего допуска.
Основные характеристики
| Параметр | Значение |
|---|---|
| Температура | −200…+1372 °C |
| Разрешение | 0,1 °C / 0,1 °F |
| Датчик | Термопара K-типа, мини-разъем |
| Память | До 65 000 показаний |
| Интервал записи | 1 с…1 ч, настройка с ПК |
| Радиосвязь | 2,4 ГГц, до 20 м |
| Питание | 2 батареи AA |
| Автономность | До 400 ч |
Применение
Модуль используют для наблюдения температуры в системах отопления, вентиляции и кондиционирования, при обследовании машин и технологических узлов. Автономная запись полезна там, где важно проследить прогрев, выход на установившийся режим или изменение температуры в течение рабочего цикла. Беспроводное наблюдение помогает отделить место считывания результата от точки установки датчика.
Для сопоставления повторных обследований сохраняют одинаковые точки и способ крепления термопары, выбранный интервал записи и обозначения каналов. Датчику дают время установить тепловой контакт; вместе с результатами фиксируют режим оборудования. Так временной ряд сохраняет связь с реальным состоянием контролируемого узла.
Условия эксплуатации
- Рабочая температура окружающей среды: от −10 до +50 °C.
- Допустимая относительная влажность: до 90 % при 0…+35 °C, до 75 % при температуре до +40 °C и до 45 % при температуре до +50 °C.
- Степень защиты IP42 обеспечивается с подключенной термопарой.
- Высота эксплуатации: до 2000 м над уровнем моря.
- Хранение: от −40 до +60 °C с извлеченными батареями.
Комплектация и совместимость
Комплект поставки
- Температурный модуль CNX t30001 шт.
- Точечный щуп Fluke 80PK-1, термопара K-типа1 шт.
- Ремень с магнитной подвеской1 шт.
- Инструкция пользователя1 шт.
Совместимость
- Мультиметр CNX 3000 — для дистанционного наблюдения показаний.
- Адаптер CNX pc3000 — для передачи данных на ПК и настройки регистрации; поставляется отдельно.
- Термопары K-типа с подходящим мини-разъемом и рабочим диапазоном.
