Основная информация о беспроводном токовом модуле iFlex
Модуль для беспроводной измерительной системы FLUKE CNX I3000.
- Переменный ток до
- 2500 А
- Память
- 60 000 показаний
Назначение и исполнение
Модуль для беспроводной измерительной системы FLUKE CNX I3000. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности CNX I3000
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Модуль для беспроводной измерительной системы Fluke CNX i3000 iFlex - полнофункциональный измерительный инструмент, определяющий истинное среднеквадратичное значение (СКЗ) переменного тока в исследуемых точках электрооборудования.
- Максимальное значение измеряемого тока достигает 2500А с допустимой погрешностью ±3%.
- Большой диаметр петли зонда 25,4 см, ее гибкость и тонкое сечение позволяют производить измерения в самых неудобных местах, включая переполненные проводами и ограниченные по объему пространства.
- Длинный кабель 1,8 м обеспечивает достаточную разделительную дистанцию между местом замера и считывающим блоком, что облегчает просмотр результатов на дисплее.
- Максимально эффективно Fluke CNX i3000 iFlex работает в комплексе с Fluke CNX 3000.
- Между приборами Fluke устанавливается высокочастотная беспроводная связь на расстоянии до 20 м.
- Встроенная в токоизмерительный модуль память обеспечивает возможность сохранения до 60 000 тысяч показаний.
- Интервалы регистрации задаются пользователем и варьируются от 1 с до 1 ч.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT III 1000 В / CAT IV 600 В |
| Совместимость | Система CNX; мультиметр CNX 3000; адаптер CNX pc3000 для работы с ПК |
| Масса | 0,283 кг |
| Класс защиты IP | IP42 |
| Память | До 60 000 показаний |
| Дальность радиосвязи | До 20 м |
| Время автономной работы | До 370 ч |
| Диапазон переменного тока | До 2500 А |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Комплектация и совместимость

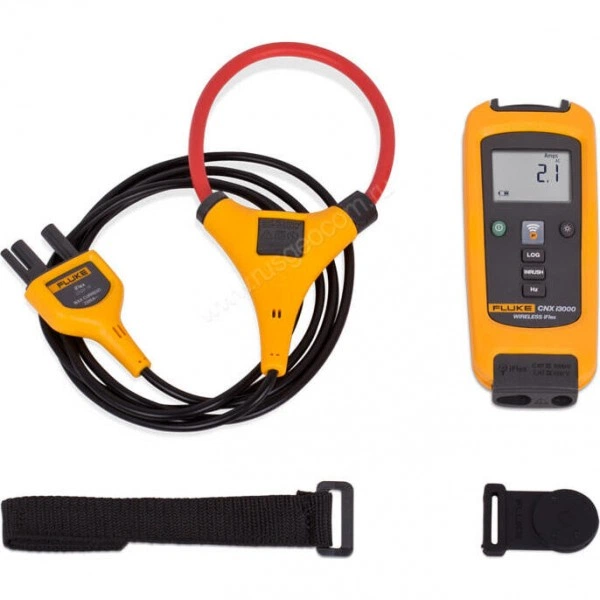

Комплект поставки
- Гибкий токоизмерительный зонд iFlex с соединительным кабелем и разъемом

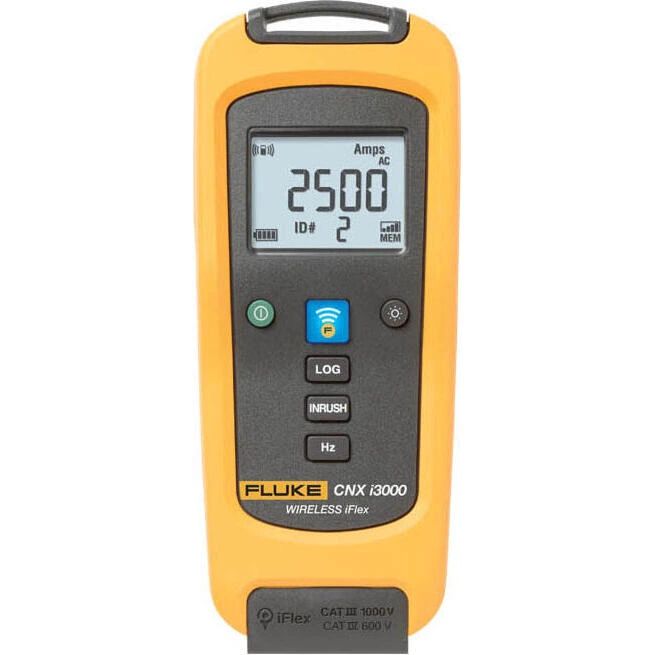

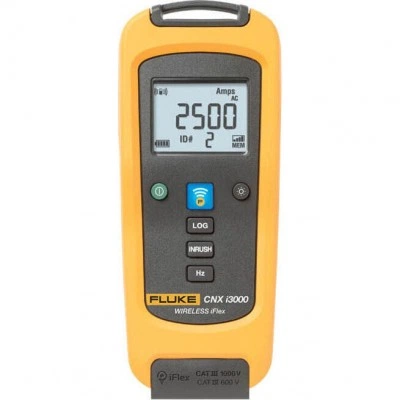

- Считывающий измерительный блок iFlex с ЖК-дисплеем и кнопками управления
Совместимость
- Система CNX
- Мультиметр CNX 3000
- Адаптер CNX pc3000 для работы с ПК
