Основная информация о мегаомметре
Мегаомметр. Контроль изоляции.
- Защита
- IP40
- Масса
- 3.6 кг
- Высота
- 2000 м
- Класс защиты IP
- IP40
Назначение и исполнение

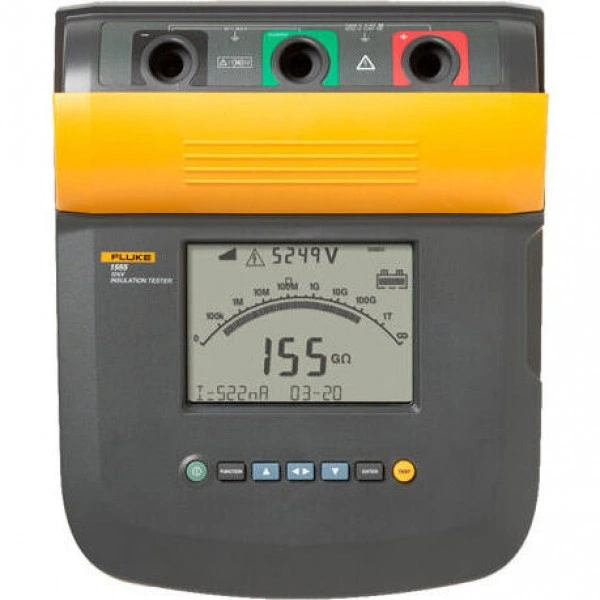

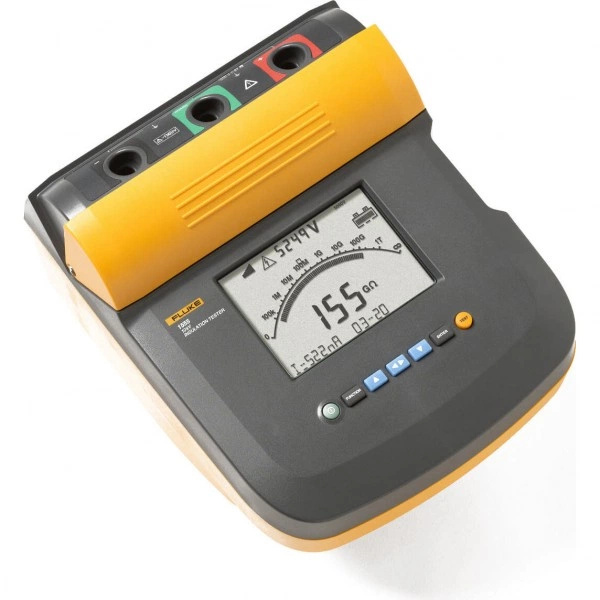

Мегаомметр FLUKE 1555/Kit. Измеритель сопротивления изоляции FLUKE выбирают по объекту испытания и предусмотренной программе проверки. Важны испытательное напряжение, диапазон сопротивления, измерительные соединения и доступные способы регистрации. Испытательное напряжение прибора и рабочее напряжение проверяемой цепи имеют разное назначение и не являются взаимозаменяемыми характеристиками.
Функциональные возможности 1555/Kit
Результат связывают с выбранным режимом, продолжительностью воздействия и состоянием объекта. Для кабеля, обмотки и собранной установки условия проверки могут различаться. Указание одного максимального сопротивления не заменяет полного описания процедуры. При повторном контроле сравнивают сопоставимые серии с одинаковыми точками и настройками.
- Определение сопротивления изоляции в диапазоне, расширенном до 2 ТОм
- Вычисление коэффициента поляризации, показателей диэлектрических потерь и диэлектрического разряда
- Определение токов емкостного характера и токов утечки
- Измерение емкости изоляционных систем.
- Обнаружение пробоя с сигнализацией и измерением напряжения (переменного или постоянного) до 600 В
- Компенсация токов поверхностной утечки изоляционных систем при измерении высокоомных сопротивлений
- Класс прибора по пыле- и влагостойкости: IP-40.
- Тестовое напряжение 250В, 500 В, 1000 В, 2500 В, 5000 В, 10000 В
- Измерение сопротивления до 2 ТОм (2*1012 Ом)
- Шаг изменения тестового напряжения 50 В (при Uтест от 250 В до 1000 В) или 100 В (при Uтест более 1000 В)
- Функция сигнализации о наличии тока в цепи с отображением постоянного или переменного напряжения до 600 В
- Система защиты Флюк 1555 исключает эффект поверхностной утечки тока при измерении высокого сопротивления
- Большой двойной цифровой / аналоговый ЖК-дисплей подробно и наглядно отображает результаты измерений
- Возможность измерения емкости изоляции и кабеля
- Измерение токов утечки
- Функция плавного увеличения тестового напряжения от 0 до 5000 В при тестировании на пробой
- Таймер для измерения диэлектрической проницаемости и индекса поляризации.
- 99 ячеек памяти для сохранения всех измеряемых параметров
- Аккумуляторы питания большой емкости
- Адаптер для питания и зарядки прибора от сети автомобиля
- Удобный кейс для прибора и аксессуаров. В комплект входят тестовые щупы, провода и зажимы типа «крокодил»
- Степень защиты CAT III 1000 V, CAT IV 600 V
- Fluke 1555 производит тестовые испытания качества изоляции высоковольтного оборудования до 10 кВ.
- Мегаомметр Fluke 1555 обеспечивает множество видов измерений, начиная от простых точечных замеров или прозвонки цепи, и заканчивая тестированием стойкости изоляции во времени.
- Fluke 1555 производит измерения сопротивления проводки в шести режимах с фиксированным напряжением 250 В, 500 В, 1кВ, 2,5 кВ, 5 кВ, 10 кВ.
- Для испытания электрооборудования на пробой есть также режим с плавным нарастанием пилообразного напряжения (100 В/с).
- С помощью установленного в устройстве таймера оператор имеет возможность задать временной интервал тестирования от 0 до 99 минут.
- Мегаомметр Fluke 1555 обеспечивает максимальную безопасность для пользователя.
- Погрешность тестера нормируется в течение одного года после калибровки в диапазоне рабочих температур от 0 °C до 35 °C.
- Для рабочих температур вне указанного диапазона (от -20 °C до 0 °C и от 35 °C до 50 °C), следует добавить ±0,25% на °С, в пределах 20% от диапазона следует добавить ±1% на °C.
Технические особенности
При подготовке оборудования учитывают емкостные свойства объекта, состояние соединений и предусмотренный порядок завершения испытания. Конкретные возможности автоматической разрядки, индексов и временных испытаний подтверждают по выбранной модели. Не следует приписывать всем мегаомметрам функции расширенного анализатора только из-за общей единицы измерения Ом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT III 1000 В / CAT IV 600 В |
| Габариты | 170 мм x 242 мм x 330 мм |
| Масса | 3.6 кг |
| Высота | 2000 м |
| Класс защиты IP | IP40 |
| Степень загрязнения | 2 |
| Дисплей | 75 мм x 105 мм |
| Диапазон гистограммы | От 0 до 1 ТОм |

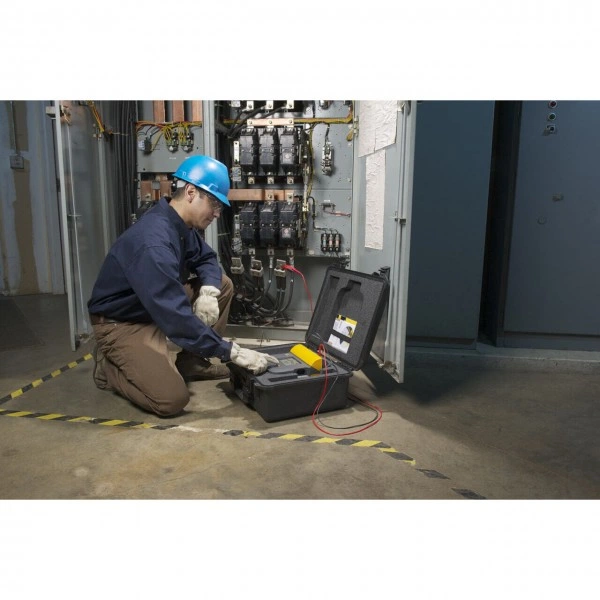

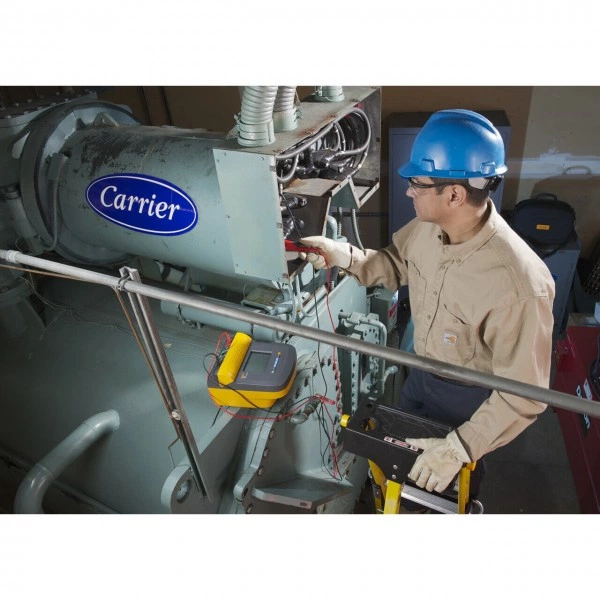

Применение
Изделие подбирают для обслуживания и диагностики в рамках принятой программы испытаний. До включения в комплект определяют требуемые соединители, длину проводов, способы фиксации и формат результата. Параметры изоляции оценивают совместно с условиями среды и историей объекта; отдельное число без этих сведений имеет ограниченную ценность.
Условия измерений
- Электрические характеристики:
- Погрешность тестера нормируется в течение одного года после калибровки в диапазоне рабочих температур от 0 °C до 35 °C.
- Для рабочих температур вне указанного диапазона (от -20 °C до 0 °C и от 35 °C до 50 °C), следует добавить ±0,25% на °С, в пределах 20% от диапазона следует добавить ±1% на °C.
Комплектация и совместимость

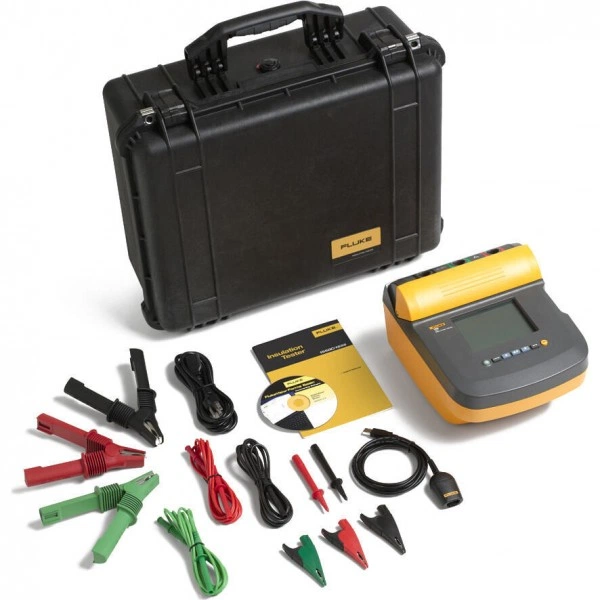

Комплект поставки
- Комплект измерительных проводов1 шт.
- Шнур питания1 шт.
- Программное обеспечение1 шт.
- Документация1 шт.
- Жесткий кейс IP671 шт.
