Основная информация о мегаомметре
Мегаомметр. Контроль изоляции.
- Защита
- IP40
- Масса
- 3.6 кг
- Высота
- 2000 м
- Класс защиты IP
- IP40
Назначение и исполнение

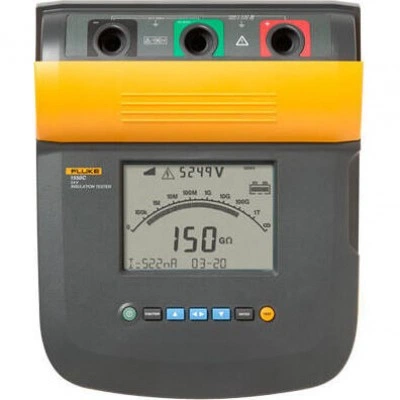

Мегаомметр FLUKE 1550C. Измеритель сопротивления изоляции FLUKE выбирают по объекту испытания и предусмотренной программе проверки. Важны испытательное напряжение, диапазон сопротивления, измерительные соединения и доступные способы регистрации. Испытательное напряжение прибора и рабочее напряжение проверяемой цепи имеют разное назначение и не являются взаимозаменяемыми характеристиками.
Функциональные возможности 1550C
Результат связывают с выбранным режимом, продолжительностью воздействия и состоянием объекта. Для кабеля, обмотки и собранной установки условия проверки могут различаться. Указание одного максимального сопротивления не заменяет полного описания процедуры. При повторном контроле сравнивают сопоставимые серии с одинаковыми точками и настройками.
- Определение сопротивления (200 кОм…2 ТОм)
- Определение устойчивости изоляции
- Определение степени старения изоляции (коэффициента поляризации)
- Измерение действительной емкости и остаточного заряда конденсаторов (коэффициента абсорбции)
- Сигнализация при обнаружении пробоя
- Измерение токов утечки и емкостных токов
- Испытание на пробой ступенчатым и линейным приростом напряжения
- Сигнализация о наличии на тестовых клеммах опасного напряжения.
- Испытательное напряжение до 10 кВ - это решение для любых измерительных задач
- Степень защиты CAT III 1000 В, CAT IV 600 В
- Функция обнаружения электрического пробоя предупреждает о наличии напряжения и для повышения безопасности пользователя выдает показания напряжения до 600 В переменного или постоянного тока
- Возможность изменения испытательного напряжения с шагом 50 В в диапазоне от 250 до 1000 В и с шагом 100 В при напряжении выше 1000 В
- Возможность хранения до 99 результатов измерений с присвоением уникальной, определяемой пользователем метки каждой ячейки памяти для упрощения вызова результатов из памяти
- Большая емкость аккумулятора позволяет выполнить более 750 тестов в интервале между подзарядками
- Автоматическое вычисление показателя поляризации (DAR) и коэффициента диэлектрических потерь (PI) без дополнительной настройки
- Система защиты исключает возникновение тока утечки при измерениях изоляции с высоким сопротивлением

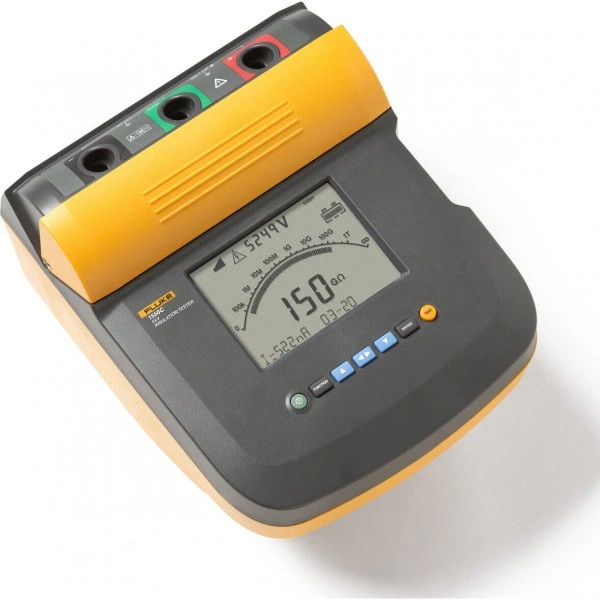

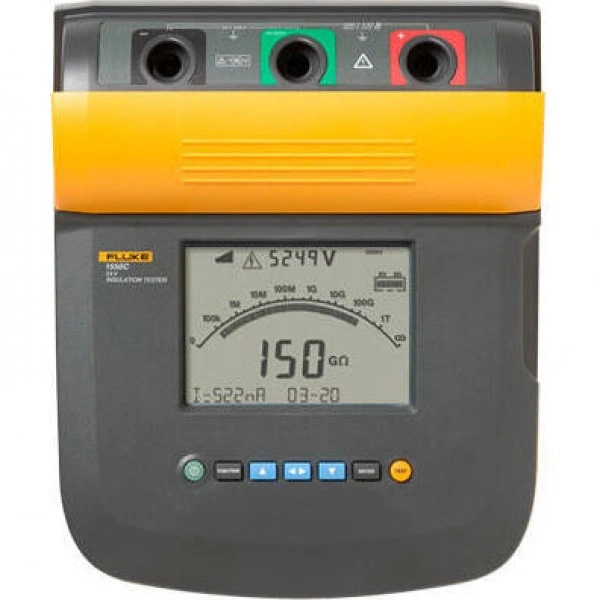

- Большой цифровой/аналоговый жидкокристаллический дисплей для удобства просмотра
- Возможность измерения тока утечки и емкостного тока
- Функция линейного увеличения напряжения для испытания на пробой
- Возможность измерения сопротивления до 2 ТОм
- Таймер на 99 минут для испытаний с выдержкой по времени
- Тестирование изоляции до 10 кВ

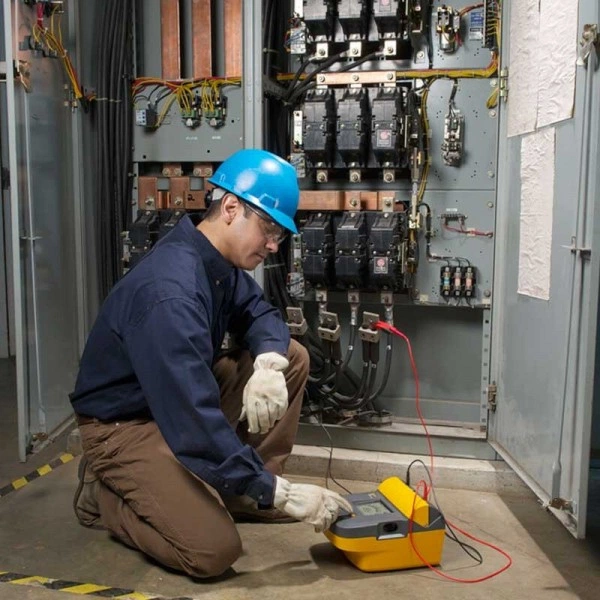

- Fluke 1550C – это современный мегаомметр для тестирования качества изоляции высоковольтных кабелей, шин, распределительных устройств.
- Встроенный во Fluke 1550c таймер рассчитан на измерительный интервал от 0 до 99 минут.
- Результаты тестирования отображаются на крупном цифро-аналоговом ЖК-дисплее и при необходимости сохраняются во внутренней памяти Fluke 1550c, способной вместить до 99 групп тестовых данных.
- Питается мегаомметр Fluke 1550c от перезаряжаемого аккумулятора (12 В), энергии которого хватает на 750 и более измерений.
- По стандартам электробезопасности прибор относится к категориям CAT III 1000 В и CAT IV 600 В, а по степени защищенности корпуса соответствует уровню IP-40.
- Погрешность тестера нормируется в течение одного года после калибровки в диапазоне рабочих температур от 0 °C до 35 °C.
- Для рабочих температур вне указанного диапазона (от -20 °C до 0 °C и от 35 °C до 50 °C), следует добавить ±0,25% на °С, в пределах 20% от диапазона следует добавить ±1% на °C.
Технические особенности
При подготовке оборудования учитывают емкостные свойства объекта, состояние соединений и предусмотренный порядок завершения испытания. Конкретные возможности автоматической разрядки, индексов и временных испытаний подтверждают по выбранной модели. Не следует приписывать всем мегаомметрам функции расширенного анализатора только из-за общей единицы измерения Ом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT III 1000 В / CAT IV 600 В |
| Габариты | 170 мм x 242 мм x 330 мм |
| Масса | 3.6 кг |
| Высота | 2000 м |
| Класс защиты IP | IP40 |
| Степень загрязнения | 2 |
| Дисплей | 75 мм x 105 мм |
| Диапазон гистограммы | От 0 до 1 ТОм |
Применение
Изделие подбирают для обслуживания и диагностики в рамках принятой программы испытаний. До включения в комплект определяют требуемые соединители, длину проводов, способы фиксации и формат результата. Параметры изоляции оценивают совместно с условиями среды и историей объекта; отдельное число без этих сведений имеет ограниченную ценность.
Условия измерений
- Электрические характеристики:
- Погрешность тестера нормируется в течение одного года после калибровки в диапазоне рабочих температур от 0 °C до 35 °C.
- Для рабочих температур вне указанного диапазона (от -20 °C до 0 °C и от 35 °C до 50 °C), следует добавить ±0,25% на °С, в пределах 20% от диапазона следует добавить ±1% на °C.
Комплектация и совместимость

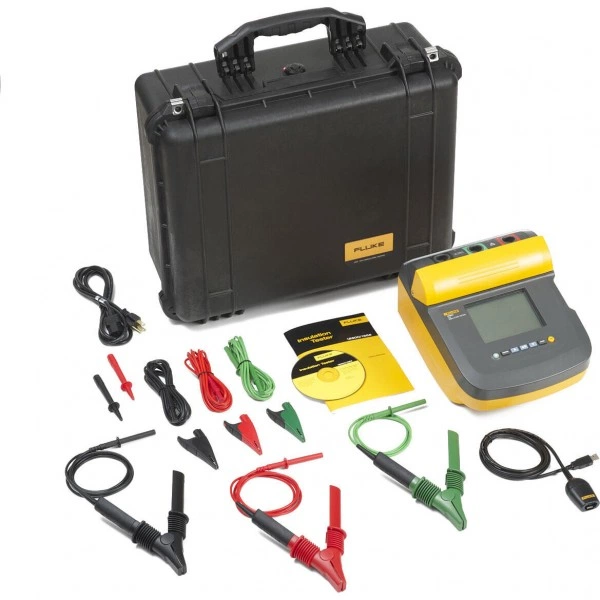

Комплект поставки
- Комплект измерительных проводов1 шт.
- Шнур питания1 шт.
- Программное обеспечение1 шт.
- Документация1 шт.

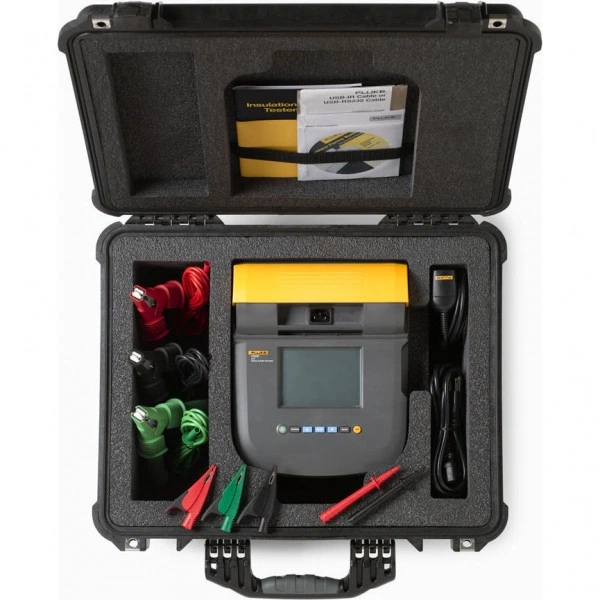

- Мягкий кейс Deluxe1 шт.
