Основная информация о мегаомметре
Мегаомметр. Контроль изоляции.
- Защита
- IP40
- Масса
- 550 г
- Степень защиты
- IP40
- Ток короткого замыкания
- > 200 мА
Назначение и исполнение

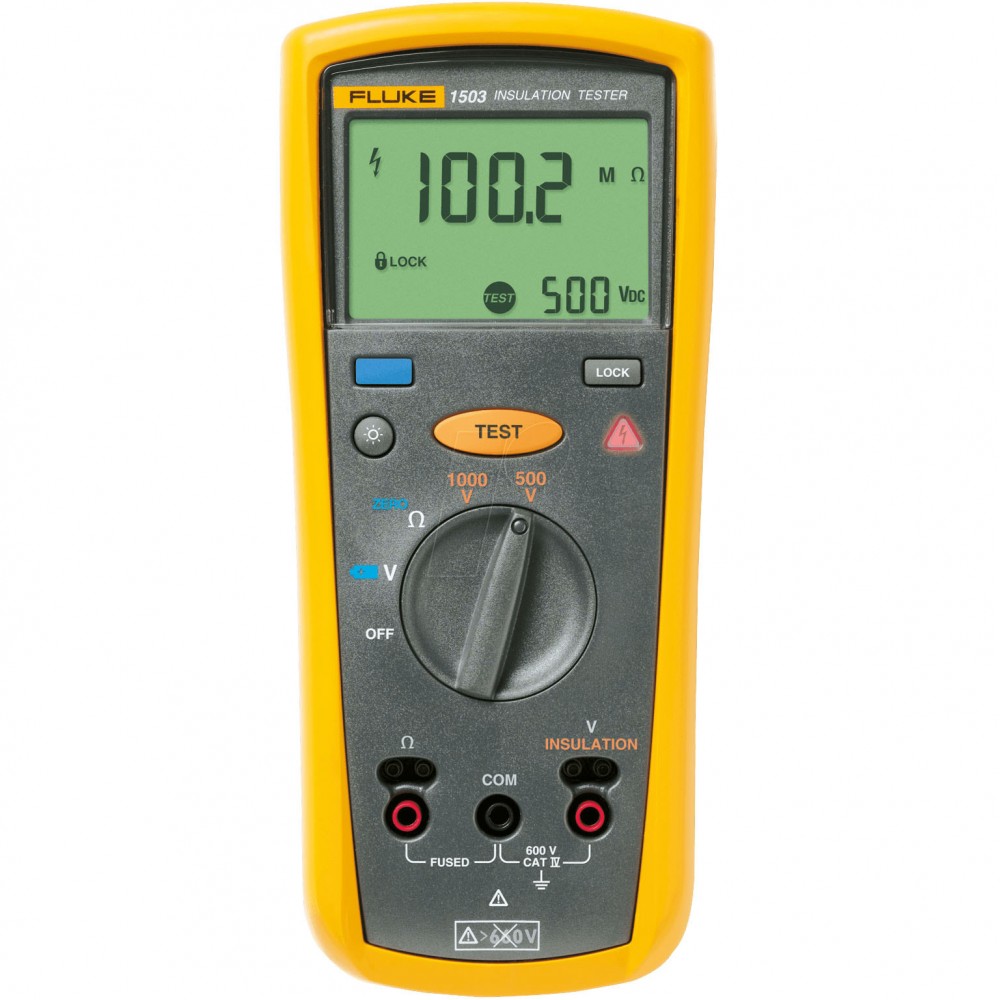

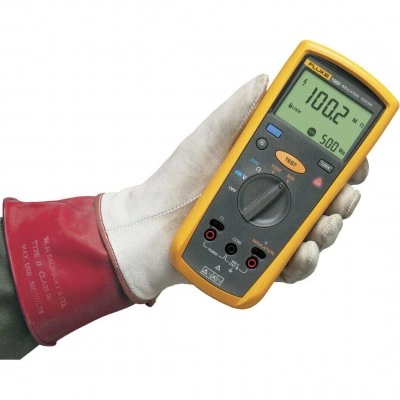

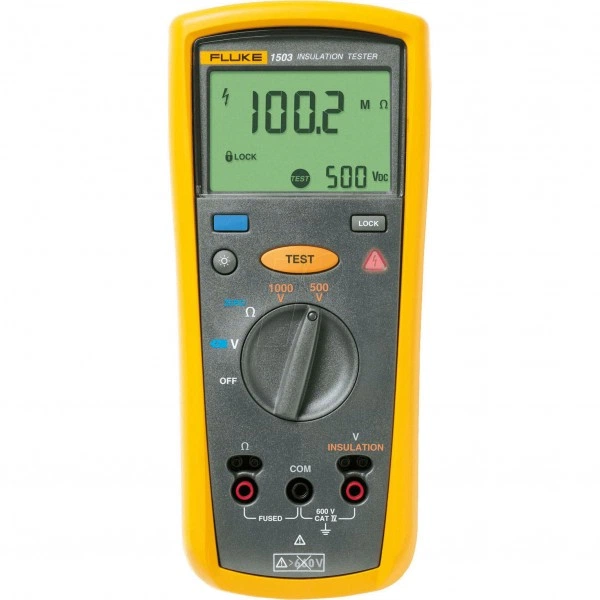

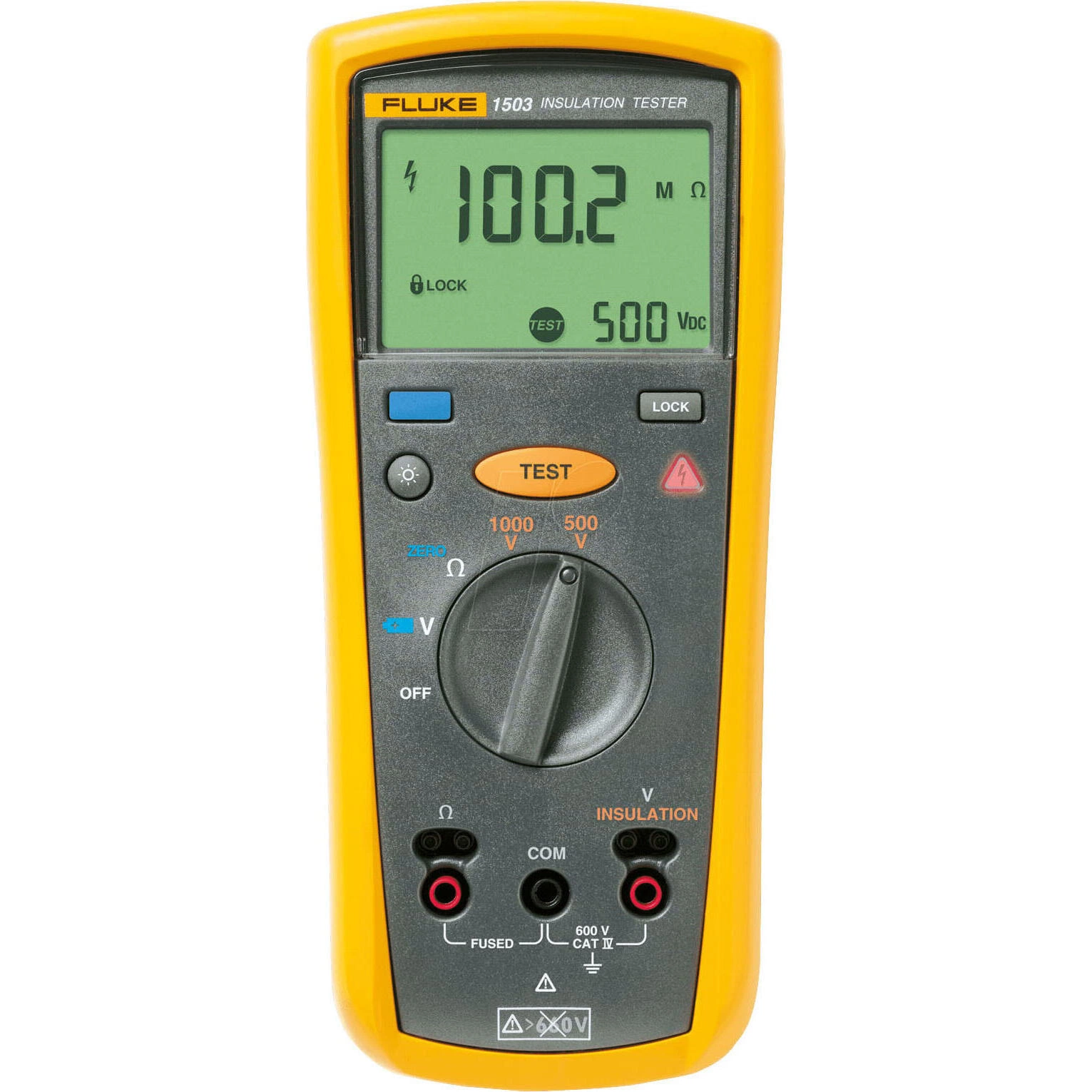

Мегаомметр FLUKE 1503. Измеритель сопротивления изоляции FLUKE выбирают по объекту испытания и предусмотренной программе проверки. Важны испытательное напряжение, диапазон сопротивления, измерительные соединения и доступные способы регистрации. Испытательное напряжение прибора и рабочее напряжение проверяемой цепи имеют разное назначение и не являются взаимозаменяемыми характеристиками.
Функциональные возможности 1503
Результат связывают с выбранным режимом, продолжительностью воздействия и состоянием объекта. Для кабеля, обмотки и собранной установки условия проверки могут различаться. Указание одного максимального сопротивления не заменяет полного описания процедуры. При повторном контроле сравнивают сопоставимые серии с одинаковыми точками и настройками.
- Граничные значения измеряемого сопротивления изоляции 0,1-2000 МОм
- Генерируемые напряжения для тестирования: 500В и 1000В
- Измеряемое напряжение постоянного или переменного тока: до 600 В
- Пределы измеряемых сопротивлений: 0,01…20000 Ом (4 диапазона)
- Оперативное тестирование цепей на целостность посредством функции непрерывной проверки (ток 200 мА).
- При подключении Fluke 1503 к цепи с напряжением более 30 В, тестирование изоляции цепи автоматически прекращается
- После окончания измерения включается функция саморазрядки остаточного емкостного напряжения

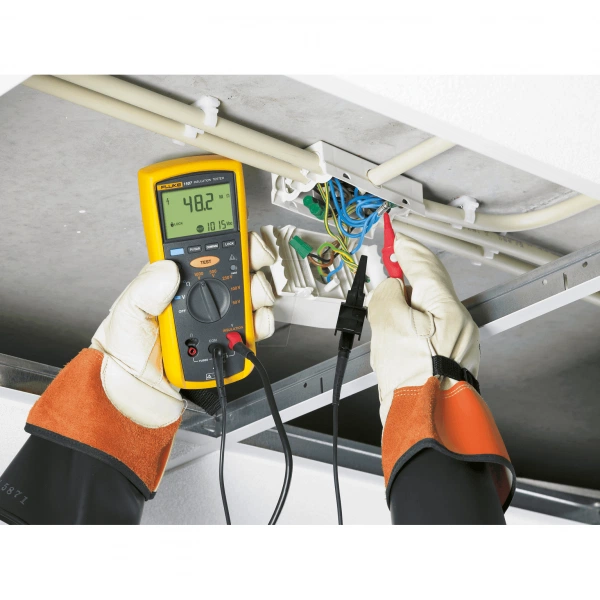

- Для безопасных измерений в труднодоступных местах в комплекте имеется специальный датчик, позволяющий производить замеры дистанционно
- Защита от перегрузок устройства регламентирована категорией IV до 600В.
- Диапазон измерений изоляции: 1507: от 0,01 МОм до 10 ГОм 1503: от 0,1 МОм до 2000 МОм
- 1507: от 0,01 МОм до 10 ГОм
- 1503: от 0,1 МОм до 2000 МОм
- Испытательные напряжения изоляции: 1507: 50 В, 100 В, 250 В, 500 В, 1000 В 1503: 500 В, 1000 В
- 1507: 50 В, 100 В, 250 В, 500 В, 1000 В
- 1503: 500 В, 1000 В
- Сэкономьте время и деньги с помощью автоматического вычисления показателя поляризации и коэффициента диэлектрических потерь (только модель 1507)
- Проводите периодические измерения с помощью функции сравнения "норма/неисправность" (только модель 1507)
- Датчик для дистанционных измерений позволяет проводить периодические измерения или измерения в труднодоступных местах
- Защита от проведения измерений сопротивления изоляции в цепях под напряжением > 30 В для дополнительной защиты пользователя
- Саморазряд емкостного напряжения для дополнительной защиты пользователя
- Напряжение переменного/постоянного тока: от 0,1 В до 600 В
- Ток проверки на целостность: 200 мА
- Сопротивление: от 0,01 Ом до 20 кОм
- Автовыключение для продления времени работы батарей
- Показания прибора отображаются на большом дисплее с подсветкой
- Категория превышения напряжения CAT IV 600 В для дополнительной защиты пользователя
- Используйте дополнительную систему магнитного подвеса Fluke TPAK, позволяющую освободить руки для выполнения другой работы
- Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6) для проведения не менее 1000 измерений
- Измерители изоляции Fluke 1507 и 1503 являются компактными, прочными, надежными и простыми в использовании.

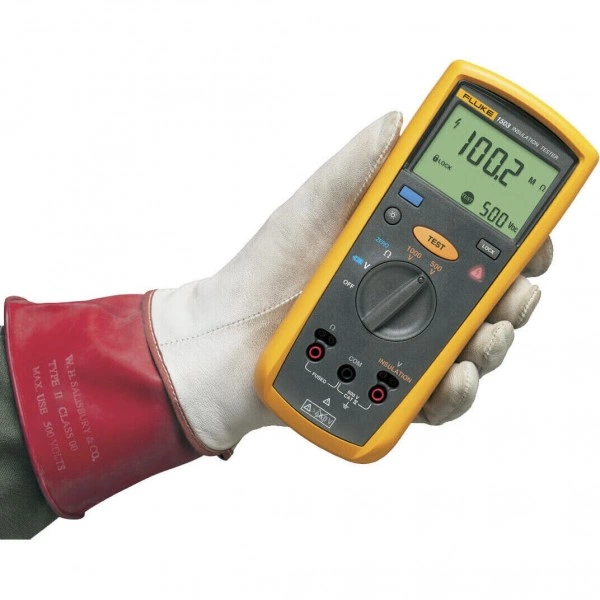

- Fluke 1503 – портативный мегаомметр, предназначенный, в первую очередь, для тестирования изоляционных свойств электрооборудования и кабельной продукции, но может использоваться и как вольтметр, и в качестве измерителя низкоомных сопротивлений электрической цепи.
- Мегаомметр Fluke 1503 характеризуется следующими особенностями:
- Питание Fluke 1503 осуществляется от 4 щелочных батареек АА, ресурса которых достаточно для 1000 и более измерений.
Технические особенности
При подготовке оборудования учитывают емкостные свойства объекта, состояние соединений и предусмотренный порядок завершения испытания. Конкретные возможности автоматической разрядки, индексов и временных испытаний подтверждают по выбранной модели. Не следует приписывать всем мегаомметрам функции расширенного анализатора только из-за общей единицы измерения Ом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | 5,0 x 10,0 x 20,3 см |
| Масса | 550 г |
| Степень защиты | IP40 |
| Ток короткого замыкания | > 200 мА |
| Сопротивление | От 0,01 Ом до 20 кОм |
| Диапазон/разрешение: 2000 Ом | 1,0 Ом |
| Диапазон/разрешение: 200,0 Ом | 0,1 Ом |
| Диапазон/разрешение: 20,00 Ом | 0,01 Ом |
Применение
Изделие подбирают для обслуживания и диагностики в рамках принятой программы испытаний. До включения в комплект определяют требуемые соединители, длину проводов, способы фиксации и формат результата. Параметры изоляции оценивают совместно с условиями среды и историей объекта; отдельное число без этих сведений имеет ограниченную ценность.
Комплектация и совместимость

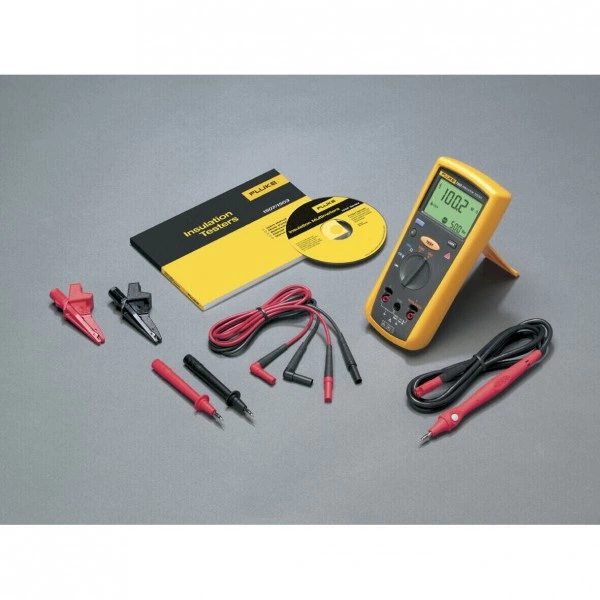

Комплект поставки
- Измеритель сопротивления изоляции Fluke 15031 шт.
- Пробник для дистанционных измерений TP165X1 шт.
- Набор силиконовых тестовых проводов TL2241 шт.
- Набор пробников с подпружененным щупом1 шт.
- Руководство по эксплуатации1 шт.
