Основная информация о комплекте
Комплект. Состав измерительного набора.
- Защита
- IP42
- Длина проводов
- 1,2 м
- Масса
- 0,22 кг
- Разрешение
- 0,1 В
Назначение и исполнение

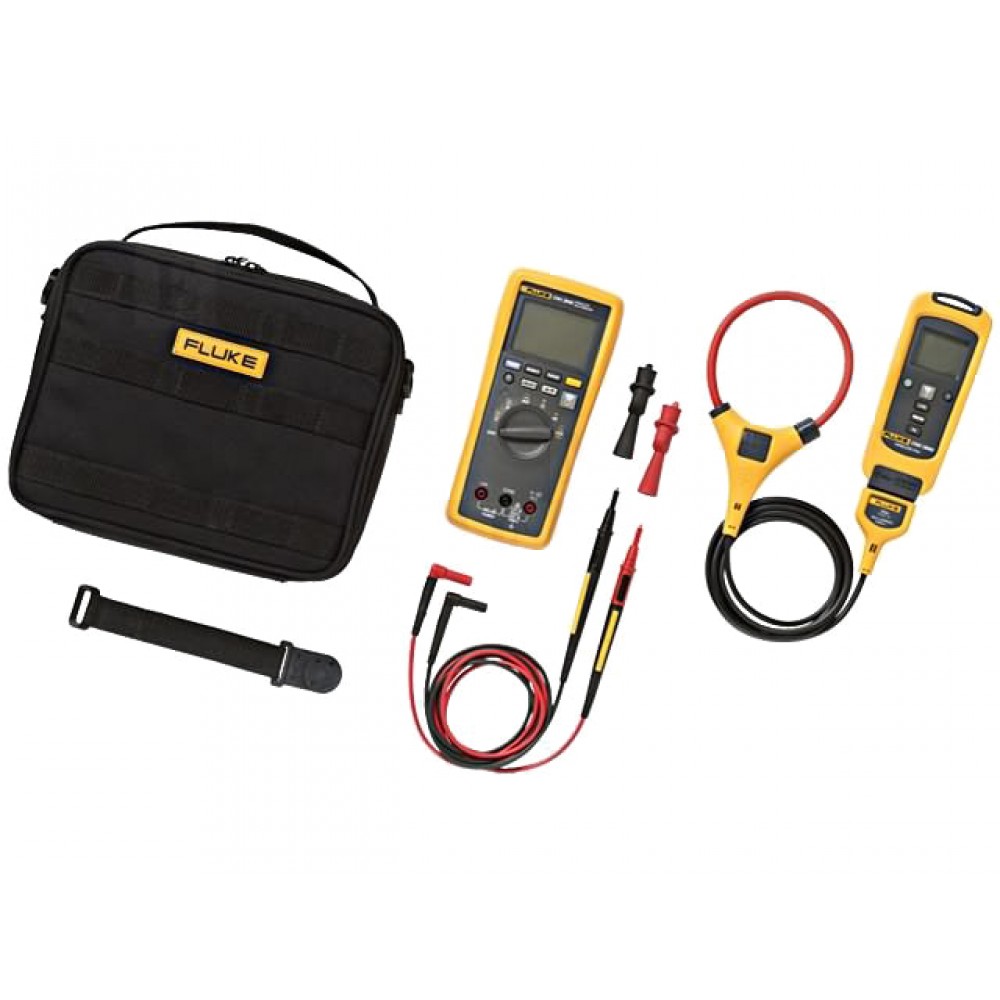

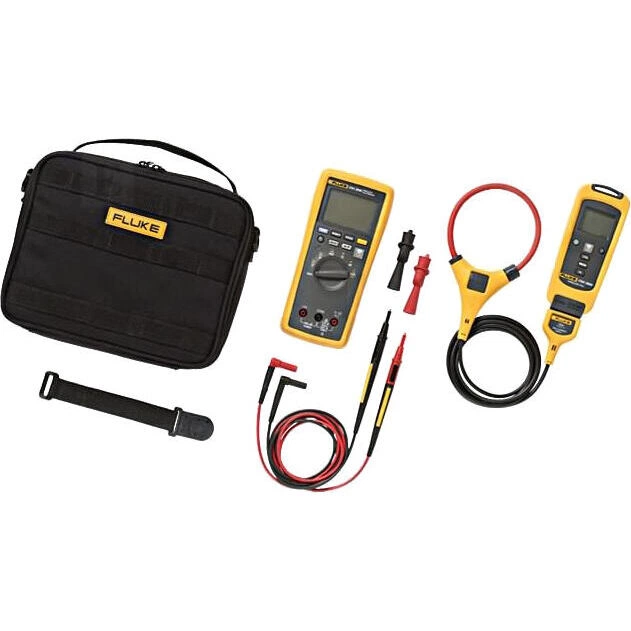

Комплект FLUKE CNX с модулем i3000. Токовые клещи FLUKE применяют для контроля проводника с помощью предусмотренного измерительного захвата. При выборе сопоставляют вид тока, требуемый диапазон, размер охватываемого проводника и способ передачи результата. Клещевой прибор со своим дисплеем и выносной датчик для другого измерителя выполняют разные роли в рабочем наборе.
Функциональные возможности CNX с модулем i3000
Положение проводника и его состав влияют на смысл результата. Охват одной ветви и охват нескольких проводников дают разные комбинации токов. Для повторяемого контроля сохраняют одинаковое размещение датчика. Наличие клещевого захвата само по себе не подтверждает измерение постоянного тока, пусковых процессов или утечки: эти возможности относятся к конкретному исполнению.
- Определять истинные СКЗ напряжения до 1000 В, переменного и постоянного тока до 400 мА
- Измерять емкость, сопротивление цепи, частоту колебаний
- Контролировать цепь на обрыв
- Проверять целостность диодов.
- Измерение истинных среднеквадратичных значений напряжения переменного и постоянного тока до 1000 В
- Истинные среднеквадратичные значения переменного и постоянного тока с разрешением 0,01 мА
- Измерение электропроводности, сопротивления, емкости, частоты и тестирование диодов
- Запись минимальных и максимальных значений
- CAT III 1000 В; CAT IV 600 В; IP54
- Измерение истинных среднеквадратичных значений переменного тока до 2500 A
- Погрешность 3%
- Запись до 65000 показаний
- Датчик тока позволяет выполнять измерения в ограниченном пространстве
- ЖК дисплей с подсветкой
- CAT III 1000, CAT IV 600 В; IP42

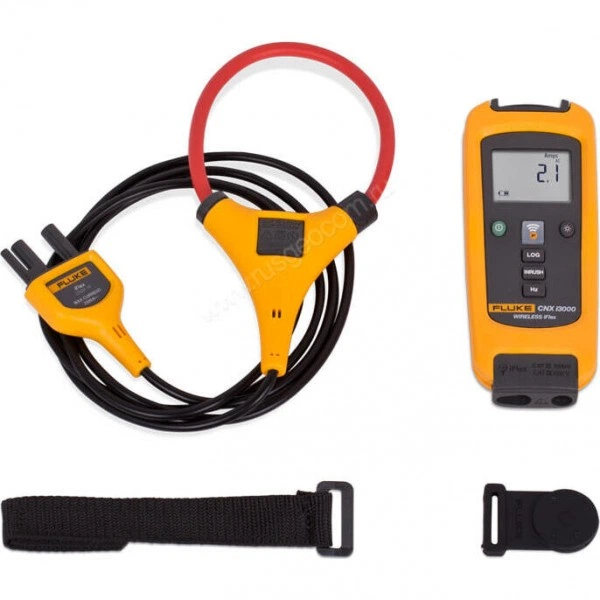

- Беспроводной модуль переменного тока Fluke CNX i3000 является частью команды средств беспроводного поиска неполадок Fluke.
- Подключите беспроводной модуль переменного тока CNX i3000 к точке замера и просматривайте результаты на беспроводном мультиметре CNX с расстояния до 20 метров.
- Больше не требуется записывать полученные данные, поскольку модули для измерения силы тока CNX i3000 способны регистрировать до 65000 показаний (мин./макс./ср.) приборов с меткой времени с помощью дополнительного ПК-адаптера.
- Измерительный комплект Fluke CNX i3000 создан для оперативной диагностики электрооборудования и синхронного контроля совокупности параметров электрических систем.
- Измерительные элементы Fluke CNX i3000 могут использоваться как самостоятельные инструменты, так и в комплексе.
- Максимальная величина фиксируемого СКЗ переменного тока ограничена 2500 А, а точность измерений укладывается в 3% погрешности.
- С помощью встроенной радиочастотной связи все записываемые в токоизмерительном модуле данные транслируются в мультиметр Fluke CNX 3000 - память прибора обеспечивает сохранение до 65000 показаний.
- Мощности радиочастотного канала достаточно для "улавливания" передаваемого сигнала с 20-метрового расстояния.
- Мультиметр способен вести одновременный прием и отображать на своем ЖК-экране данные сразу с 3 модулей, измеряющих различные параметры.

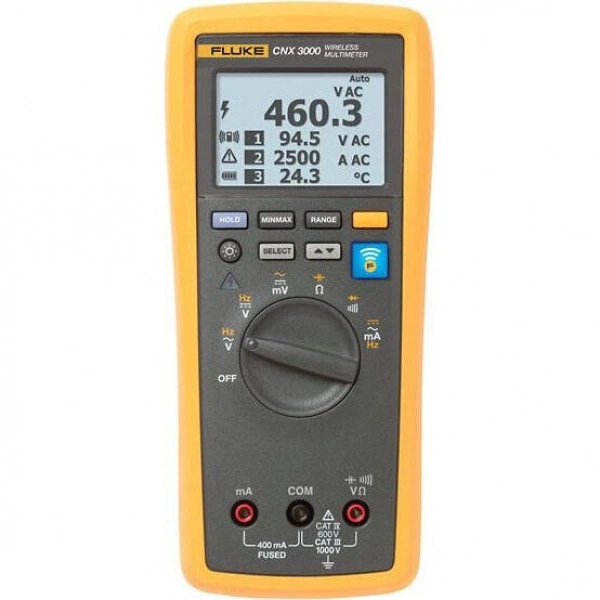

- Беспроводной мультиметр CNX 3000 обеспечивает:
- Беспроводной модуль переменного тока CNX i3000
- При помощи дополнительного ПК-адаптера беспроводная система для поиска неисправностей Fluke CNX способна отслеживать до 10 измерительных модулей одновременно и передавать результаты на ПК для последующего анализа.
Технические особенности
У самостоятельных клещей сравнивают диапазоны и способы индикации. Для выносного датчика дополнительно проверяют коэффициент преобразования, выходной сигнал и требования к подключаемому входу. Разъем, электрические параметры и рабочая полоса должны подходить друг к другу; механически похожее соединение еще не означает совместимость всего измерительного тракта.
Основные характеристики
| Параметр | Значение |
|---|---|
| Категория безопасности | CAT III 1000 В / CAT IV 600 В |
| Длина проводов | 1,2 м |
| Масса | 0,22 кг |
| Разрешение | 0,1 В |
| Класс защиты IP | IP42 |
| Уровень загрязнения | 2 |
| Степень защиты (IP) | IP 42 |
| Частота: 999,9 Гц | 0,1 % + 1 |
Применение
Такой инструмент включают в программу контроля нагрузки, поиска отклонений и сопоставления режимов оборудования. Перед обследованием определяют, какой проводник и какой процесс нужно наблюдать. Если требуется запись на другом приборе, заранее проверяют вход, масштабирование и способ сохранения данных. В протоколе полезно обозначить место охвата и режим нагрузки.
Условия измерений
- Беспроводной мультиметр CNX 3000 Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %.
- Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).
Комплектация и совместимость
Комплект поставки
- 41813391 шт.
- 42214591 шт.
- 35219761 шт.
- 41017721 шт.
- Ремешок с магнитной подвеской1 шт.
- 45829281 шт.
