Основная информация о комплекте
Комплект. Состав измерительного набора.
- Напряжение AC/DC
- 1000 В
- Ток AC/DC
- 0,4 А
- Температура до
- 50 °C
- Защита
- IP42
Назначение и исполнение

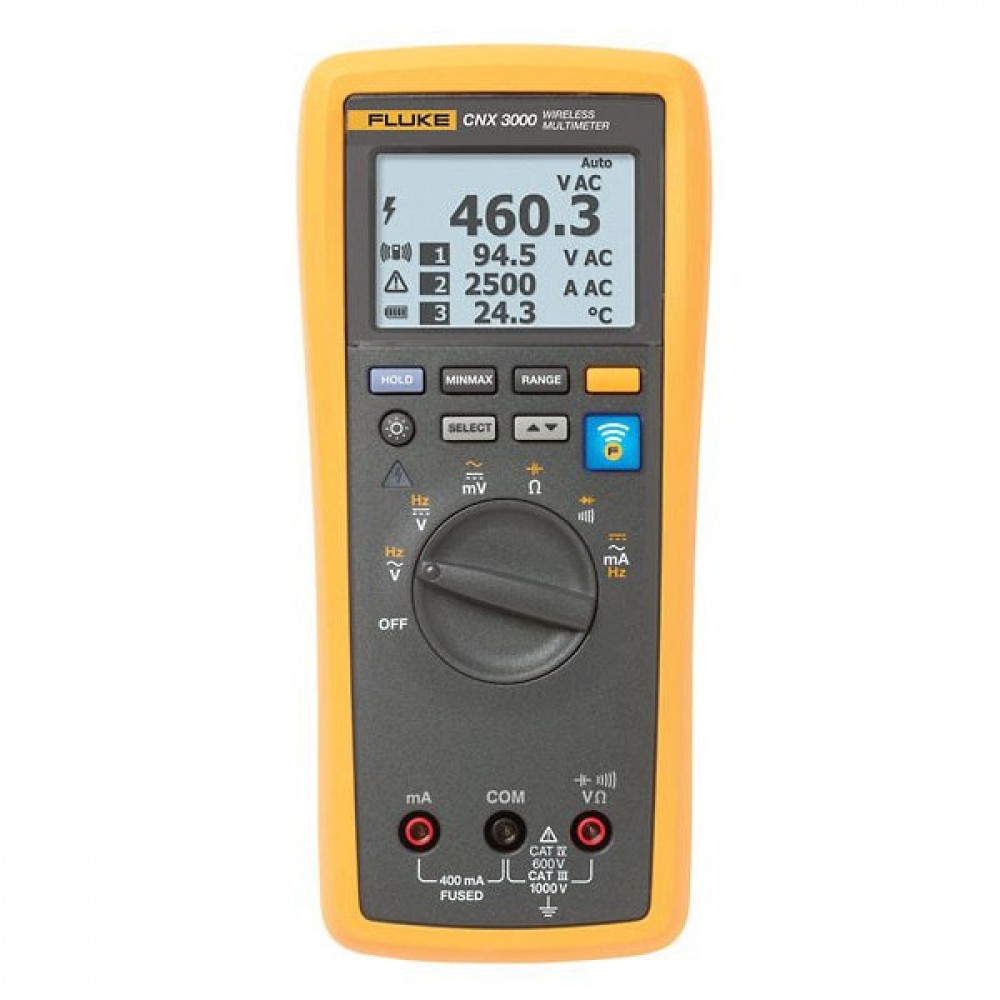

Комплект FLUKE CNX 3000. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности CNX 3000
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Комплекс беспроводных электроизмерительных инструментов Fluke CNX 3000 GM позволяет взглянуть на процесс диагностики и контроля параметров электрооборудования по-новому.
- Каждое из устройств может функционировать как самостоятельно, так и в комплексе с другими приборами Fluke CNX 3000.
- Радиочастотная связь обеспечивает устойчивую синхронную передачу измеренных показателей с модулей CNX на базовый мультиметр на расстоянии до 20м.
- Память прибора позволяет сохранять до 65000 показаний, которые с фиксацией времени измерения можно передавать через адаптер CNX на ПК.
- Возможный интервал регистрации устанавливается пользователем и варьируется в пределах от 1 с до 1 часа и более.
- Все приборы имеют автономное питание и соответствуют высоким стандарты электрической и общей безопасности: CATIII 1000В
- CAT IV 600В
- IP54 (для мультиметра CNX) и IP42 (для модулей CNX).
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 1000 |
| Максимальный ток AC, А | 0,4 |
| Измеряемая температура | От -20 °C до 50 |
| Категория безопасности | CAT III 1000 В / CAT IV 600 В |
| Масса | 0,22 кг |
| Частота | 999,9 Гц |
| Разрешение | 0,1 В |
| Емкость | До 9999 мкФ |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Условия измерений
- Беспроводной мультиметр CNX 3000 Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %.
- Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).
Комплектация и совместимость
Комплект поставки

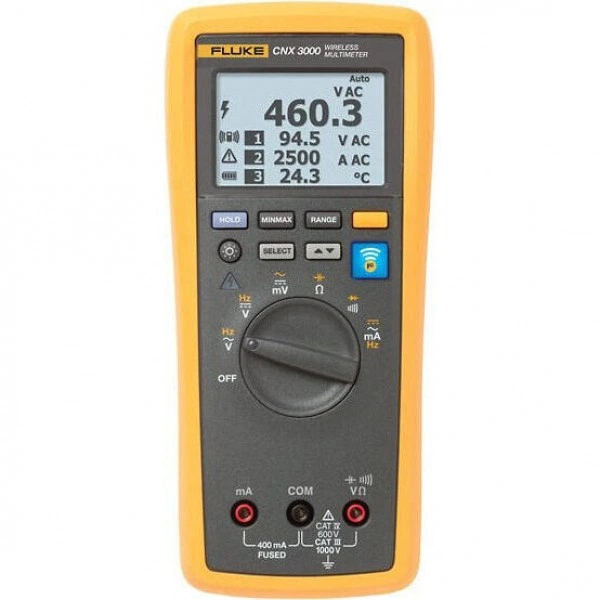

- Мультиметр Fluke CNX 3000: измерение напряжения, силы тока, сопротивления, емкости, частоты, электропроводности, тестирование диодов1 шт.
- Модуль определения переменного напряжения Fluke CNX v3000 (до 1000В)1 шт.
- Модуль определения переменного тока Fluke CNX i3000 iFlex с токоизмерительным датчиком iFlex (до 2500А)1 шт.
- Набор измерительных проводов TL175 и TL2241 шт.
- Набор зубчатых зажимов AC175 и AC2851 шт.
- Набор из 4 ремешков на магнитной подвеске1 шт.
- Беспроводной адаптер CNX и набор ПО Fluke CNX pc3000 для подключения к ПК1 шт.
- Мягкая матерчатая сумка для переноски и хранения приборов1 шт.
