Основная информация о комплекте беспроводных измерительных приборов

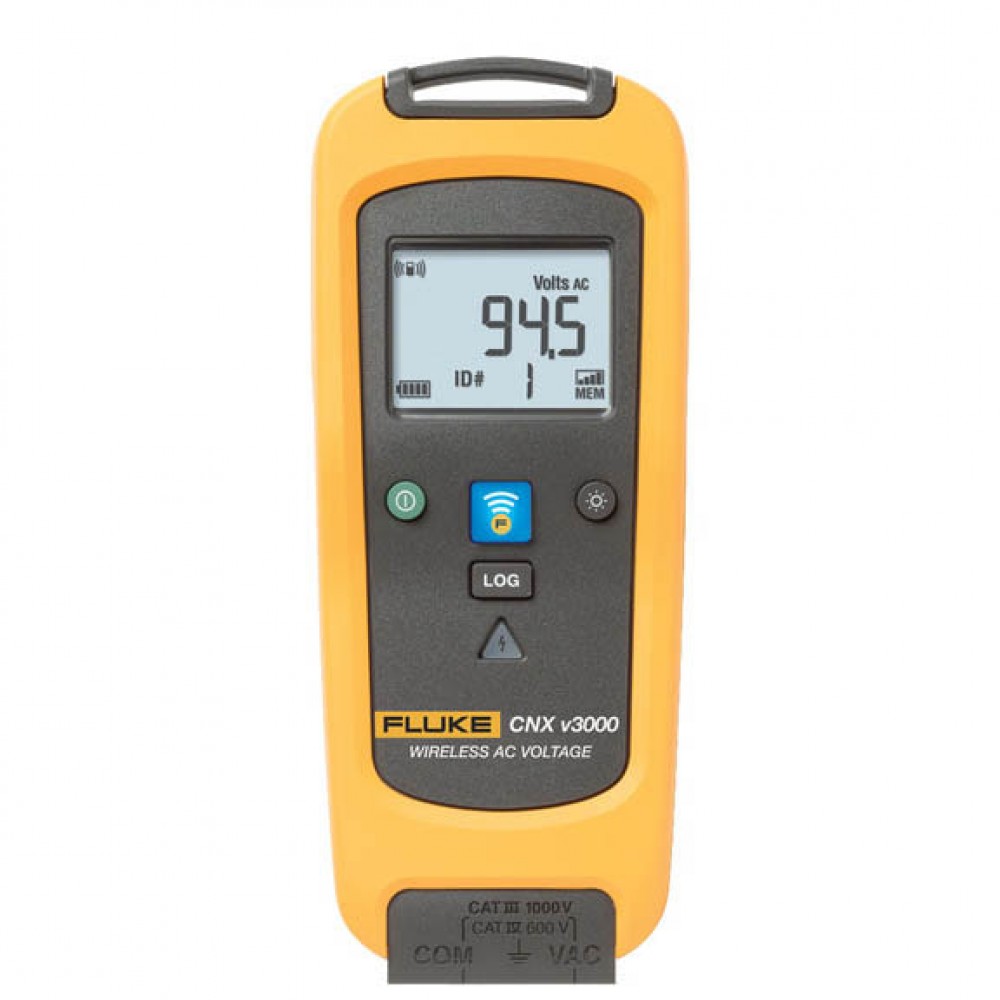

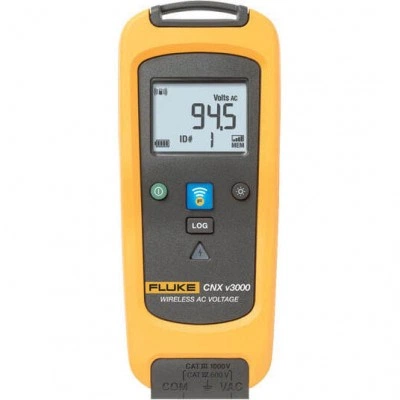

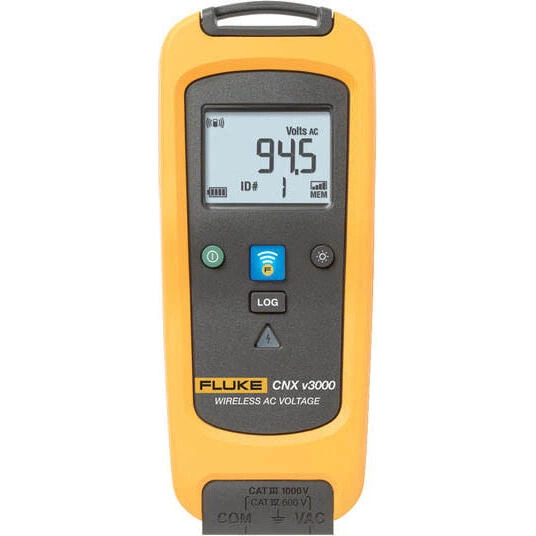

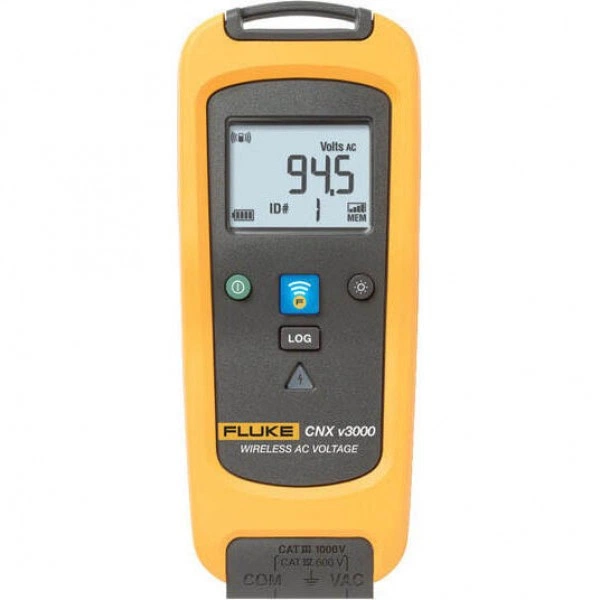

Комплект CNX с модулем v3000. Состав измерительного набора.
- Напряжение AC/DC
- 1000 В
- Защита
- IP42
Назначение и исполнение
Комплект CNX с модулем v3000 FLUKE CNX V3000. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности CNX V3000
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Измерение истинных среднеквадратичных значений напряжения переменного тока до 1000 В
- Погрешность ±1% до 500 Гц, погрешность ± 2% до 1 кГц
- Запись до 65000 показаний
- ЖК-дисплей с подсветкой
- CAT IV 600 В, CAT III 1000 В; IP42
- Беспроводной модуль измерения напряжения CNX v3000 является частью команды инструментов беспроводного поиска неполадок Fluke.
- Подключите беспроводной модуль измерения напряжения переменного тока CNX v3000 к точке замера и просматривайте результаты на беспроводном мультиметре CNX 3000 с расстояния до 20 метров.
- Больше не требуется записывать полученные данные, поскольку дистанционные модули CNX способны регистрировать до 65000 показаний (мин./макс./ср.) приборов с меткой времени.
- Беспроводная система CNX способна отслеживать до 10 измерительных модулей одновременно и отправлять результаты на ПК для детального анализа.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 1000 |
| Категория безопасности | CAT III 1000 В / CAT IV 600 В |
| Масса | 0,22 кг |
| Класс защиты IP | IP42 |
| Уровень загрязнения | 2 |
| Степень защиты (IP) | IP 42 |
| Время автономной работы | 400 ч |
| Память | Запись до 65 000 показаний |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Условия измерений
- Характеристики погрешности приводятся в виде: ± ([% от показаний] + [количество единиц наименьшей значащей цифры]).
- Все диапазоны выбираются автоматически.
- Характеристики погрешности приводятся от 5 % до 100 % от диапазона, выбираемого автоматически, от 18 °C до 28 °C.
Подготовка рабочего набора
Для работы с FLUKE CNX V3000 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
Комплектация и совместимость
Комплект поставки
- Модуль напряжения переменного тока CNX v30001 шт.
- Измерительные провода TL2241 шт.
- Ремешок на магнитной подвеске1 шт.
