Основная информация о калибраторе петли тока
Калибратор петли тока. Проверка измерительных каналов.
- Напряжение AC/DC
- 1000 В
- Ток DC
- 0,03 А
Назначение и исполнение

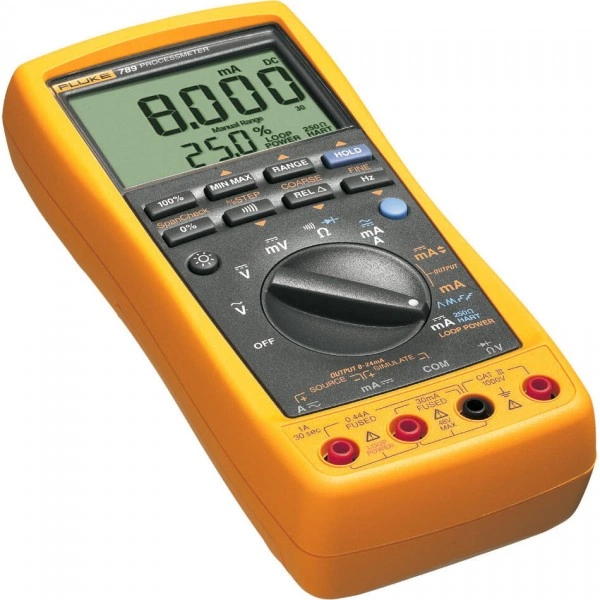

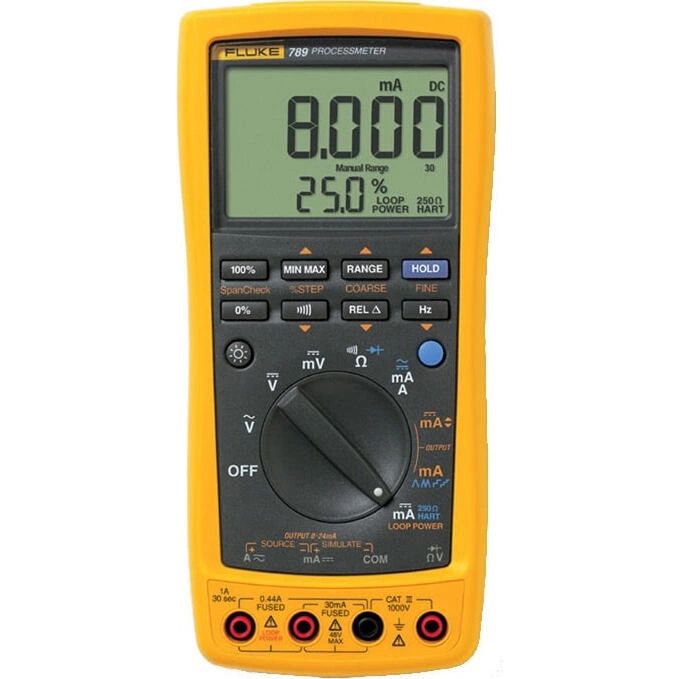

Калибратор петли тока FLUKE 789. Калибровочное оборудование FLUKE применяют для воспроизведения или измерения предусмотренных величин при проверке измерительных каналов. Генерация сигнала и его измерение являются отдельными функциями. Для конкретного исполнения проверяют направления работы, диапазоны, разрешение и требования к подключению.
Функциональные возможности 789
При настройке канала важно согласовать тип сигнала и схему соединения. Электрический выход, имитация датчика и измерительный вход могут требовать разных клемм и условий нагрузки. Наличие функции в описании серии не означает ее наличие в любом модуле или комплекте. Рабочую последовательность составляют по точным возможностям выбранной модели.
- Прецизионный цифровой мультиметр, измеряющий значения: напряжения AC (True RMS) и напряжения DC до 1000 В, тока до 440 мА, сопротивления, и частоты до 20 кГц
- Яркий ЖК-дисплей с подсветкой: 4,000 отсчетов (30,000 отсчетов для постоянного тока), двойной дисплей (только Fluke 789)
- 0.1% точность по постоянному напряжению, 0.05% точность по постоянному току, разрешение 1 мкА при измерении тока до 30 мА
- Тестирование диодов и прозвонка цепей со звуковым сигналом
- Одновременное отображение значений тока в мА и % шкалы
- Режимы измерения Мин. / Макс. / Среднего значения/ Запоминание
- Режим относительных измерений Relative Mode . Отслеживание результатов измерений, отличных от зафиксированного (опорного) значения.
- Режим Source Mode , в котором прибор является эталонным источником тока (0 - 20мА или 4 - 20 мА) в пассивных цепях, таких, как токовая петля в отсутствие источника питания
- В режиме Simulate Mode калибратор выступает в роли передатчика в токовой петле с внешним источником питания 24В В режиме Loop Supply прибор одновременно является источником питания 24 В для внешнего устройства и измеряет ток, потребляемый этим устройством (только Fluke 789)
- Ручное пошаговое (с шагом 25%, грубое, плавное) плюс автоматическое пошаговое и автоматическое пилообразное изменение выходного тока мА
- Возможность калибровки датчиков с высоким входным сопротивлением (до 1200 Ом) в режиме источника mA (только Fluke 789)
- Быстрая проверка диапазона (только Fluke 789)
- Работа с HART -протоколом при подключении встроенного резистора на 250 Ом (только Fluke 789)
- ИК-порт для передачи результатов измерений на компьютер, с использованием ПО FlukeView Forms® (ПО поставляется по отдельному заказу) (только Fluke 789)
- Защита от перенапряжения до 1000В - при измерении напряжения, сопротивления и частоты, до 150В - при измерении тока (мА)
- Облегченный доступ к батарейному отсеку для замены аккумуляторов, отсеку с предохранителями (только Fluke 789)
- Калибратор Fluke 789 в ходе калибровки компонентов сети с интерфейсом "аналоговая петля" и измерения различных электрических параметров может передавать полученные результаты для дальнейшей обработки на ПК, что позволяет повысить эффективность диагностических и наладочных работ.
- Fluke 787 был первым инструментом для комбината цифрового мультиметра и калибратор петли, чтобы дать наладчиков технологических процессов двойной власть в одном инструменте.
- И с его встроенным, выбираемой ® резистор 250 Ом Харт, он также устраняет необходимость носить с собой отдельный резистор с вами.
- Теперь процесс специалисты могут сделать гораздо больше, неся гораздо меньше.Особенности калибратора-мультиметра Fluke 789
- Можно измерять и симулировать токовые сигналы, имитируя передатчик с токовой петлей, выполняя калибровку как аналоговых, так и цифровых систем (прибор имеет два рабочих диапазона: с уровнем сигнала 0-20 и 4-20 мА).
- Благодаря встроенному резистору номиналом 250 Ом (который включается последовательно в измерительную цепь нажатием отдельной кнопки) можно выполнять калибровку HART-устройств, подключая их к калибратору напрямую (без использования дополнительных переходников).
- Модель калибратора тока Fluke 789 может передавать данные на компьютер через инфракрасный последовательный порт (необходим программный пакет FlukeView), используя эту функцию можно выполнять графический анализ полученных данных и быстро составлять необходимые отчеты.
- Цифровой мультиметр и калибратор петли в одном инструменте • Цифровой True RMS Мультиметр 1000 вольт, 440 миллиампер • Источник постоянного тока и калибратор петли тока • Питание петли тока 24 В • Режимы работы Макс/Мин/Средний/Захват/Относительный • Звуковой сигнал проверки диодов и разрывов цепи • Ручн. настр. (100%, 25%, Грубо, Точно) плюс авт. плав. и ступ. рег. вых. сигн. • Одновременное отображение данных в миллиамперах и в % • Батарея/предохранители с доступом снаружи •/• Режим HART с питанием контура и встроенным резистором 250 • Кнопки 0% и 100% для перекл между генерацией тока 4 и 20 мА для быстрой пров.диапаз. •
Технические особенности
Оценка результата включает источник сигнала, соединения, проверяемый канал и условия среды. Паспортная погрешность одного элемента не описывает автоматически весь процесс. Для сравнения исполнений используют одинаковые величины и условия, отдельно рассматривая разрешение установки и допустимое отклонение воспроизводимого значения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 1000 |
| Максимальный ток DC, А | 0,03 |
| Категория безопасности | CAT III 1000 В / CAT IV 600 В |
| Габариты | 50 x 100 x 203 мм |
| Масса | 600 г |
| Батареи | 4 AA |
| Частота | 20 кГц |
| Сопротивление | 40 МОм |
Применение
Такой прибор включают в задачи наладки, обслуживания и проверки оборудования в рамках применимой процедуры. Заранее определяют контрольные точки, требуемый вид сигнала, питание и принадлежности. Сохранение исходных настроек и полученных показаний помогает проследить результат регулировки и повторить проверку после обслуживания.
Комплектация и совместимость

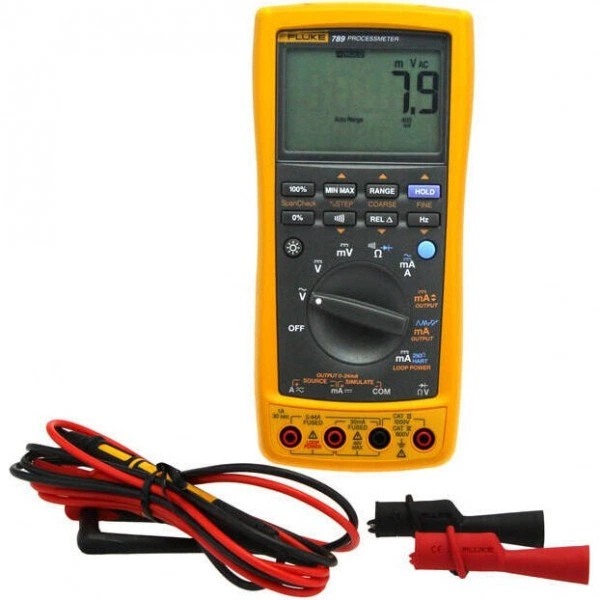

Комплект поставки
- Калибратор тока Fluke 7891 шт.
- Набор тестовых щупов TL711 шт.
- 9-Вольтовая батарея – 4 шт1 шт.
- Инструкция1 шт.
