Основная информация о калибраторе петли тока
Калибратор петли тока. Проверка измерительных каналов.
- Напряжение DC
- 30 В
- Ток DC
- 0,024 А
Назначение и исполнение

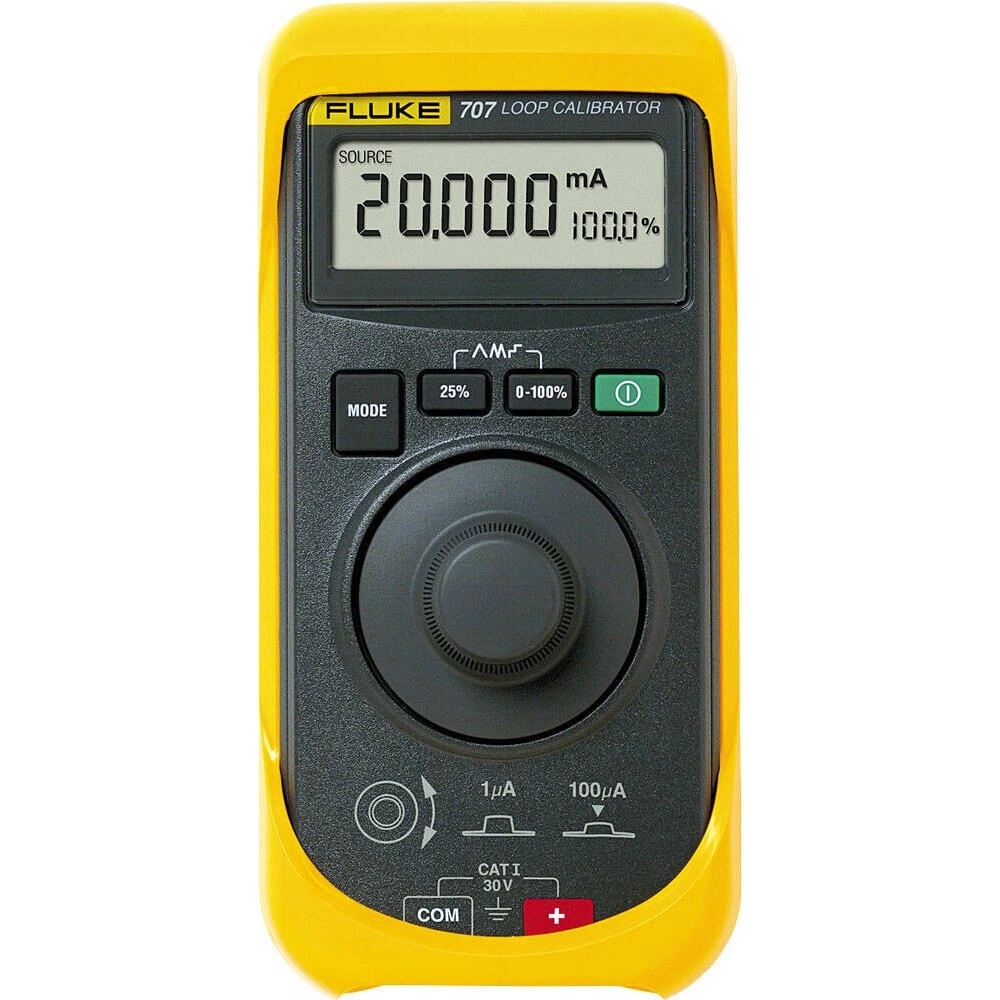

Калибратор петли тока FLUKE 707. Калибровочное оборудование FLUKE применяют для воспроизведения или измерения предусмотренных величин при проверке измерительных каналов. Генерация сигнала и его измерение являются отдельными функциями. Для конкретного исполнения проверяют направления работы, диапазоны, разрешение и требования к подключению.
Функциональные возможности 707
При настройке канала важно согласовать тип сигнала и схему соединения. Электрический выход, имитация датчика и измерительный вход могут требовать разных клемм и условий нагрузки. Наличие функции в описании серии не означает ее наличие в любом модуле или комплекте. Рабочую последовательность составляют по точным возможностям выбранной модели.

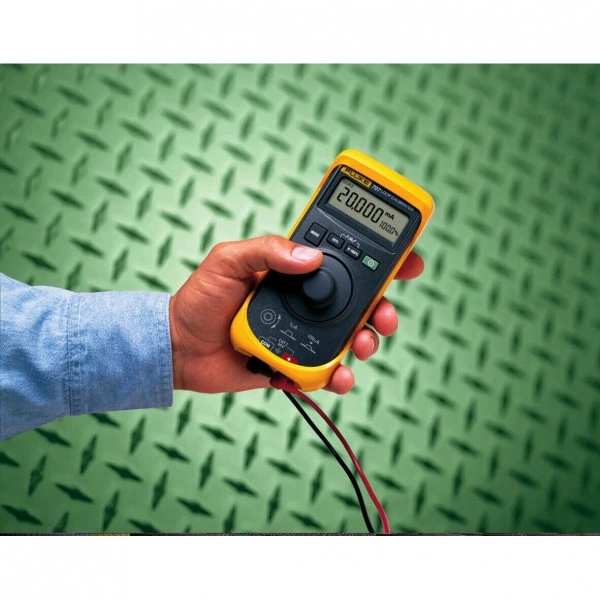

- Большой дисплей и удобный интерфейс, управляемый одной рукой
- Одновременное отображение мА и % для быстрой и легкой расшифровки показаний0.
- Разрешение 1 мкА при измерении и имитации мА
- Простой большой кнопочный интерфейс для удобства использования
- Одновременная индикация данных в миллиамперах и в %
- Измеряет, генерирует и имитирует сигналы тока
- Кнопка 25 % - шага обеспечивает быструю, легкую проверку линейности
- Функция "Проверка установки" обеспечивает быстрое подтверждение нулевой точки и диапазона проверки
- Функции медленного, быстрого линейного (пилообазного) изменения и пошаговая функция
- Внутреннее питание петли тока 24 вольт поэтому вы можете одновременно подавать питание и считывать параметры преобразователя без применения цифрового мультиметра
- По умолчанию запуск на 0 - 20 миллиампер или 4 - 20 миллиампер
- Одна заменяемая батарея 9 В
- Прогрессивная настройка выходных параметров тока с разрешением 1 мкА и 100 мкА.
- Довольно часто удаленные компоненты (исполнительные механизмы, регистрирующие элементы, датчики-преобразователи и пр.) подключаются к промышленным сетям по стандарту HART, что дает возможность реализовать передачу цифровой информации для управления интеллектуальными устройствами поверх токовой петли.
- Используя калибратор Fluke 707, можно выполнять проверку и настройку не только активных и пассивных сетевых компонентов с интерфейсом "аналоговая петля", но и HART устройств.
- Особенности калибратора Fluke 707
- По своим измерительным возможностям калибратор петли тока Fluke 707 подобен модели Fluke 705, но обладает более высокой точностью и функциональностью.
- Так как сопротивление измерительного контура калибратора Fluke 707 составляет 250 Ом, то данная модель может использоваться для калибровки аппаратуры HART.
- При проверках линейности приращение шага может осуществляться не только дискретно (на 25 %, нажатием соответствующей кнопки), но и плавно (с помощью фиксируемого вращающегося верньера), что обеспечивает более высокую гибкость при выполнении калибровок.
- Калибратор Fluke 707 предназначен для быстрой проверки токовой петли.
- Поворот ручки на один «щелчок» изменяет выходные параметры тока на 0.001 мА.
- Вращение нажатой ручки будет изменять значения на 0.100 мА с каждым «щелчком».
- Калибратор Fluke 707совместим с HART -оборудованием.
- Функция HART TM позволяет подключать прибор к токовой петле последовательно при условии, что сопротивление нагрузки между тестируемым устройством и источником питания 24 В должно быть не менее 250 Ом.
Технические особенности
Оценка результата включает источник сигнала, соединения, проверяемый канал и условия среды. Паспортная погрешность одного элемента не описывает автоматически весь процесс. Для сравнения исполнений используют одинаковые величины и условия, отдельно рассматривая разрешение установки и допустимое отклонение воспроизводимого значения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение DC, В | 30 |
| Максимальный ток DC, А | 0,024 |
| Совместимость | HART -оборудованием |
| Габариты | 152 x 70 x 41 мм |
| Масса | 224 г |
| Span Check | Да |
| Автоматическая рампа | Да |
| Батареи | Одна батарея 9 В типа "Крона" |
Применение
Такой прибор включают в задачи наладки, обслуживания и проверки оборудования в рамках применимой процедуры. Заранее определяют контрольные точки, требуемый вид сигнала, питание и принадлежности. Сохранение исходных настроек и полученных показаний помогает проследить результат регулировки и повторить проверку после обслуживания.
Комплектация и совместимость
Комплект поставки
- Калибратор тока Fluke 7071 шт.

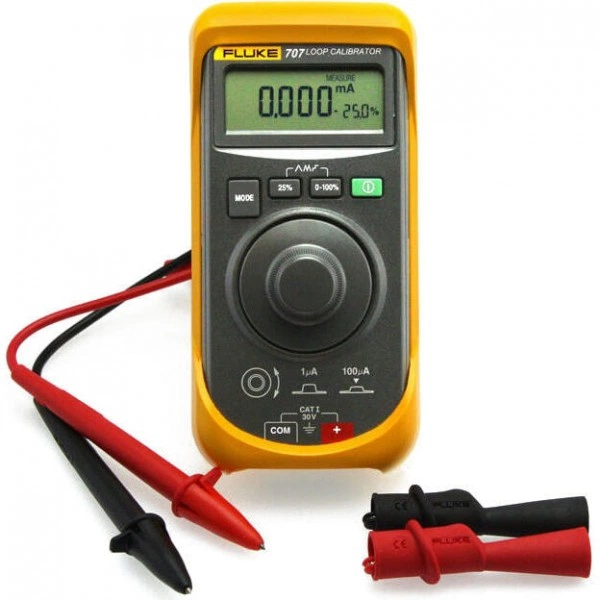

- Измерительные выводы TL751 шт.
- Измерительные зажимы АС721 шт.
- Инструкция (на 14 языках)1 шт.
- Желтый защитный футляр С101 шт.
Совместимость
- HART -оборудованием
