Основная информация о калибраторе петли тока
Калибратор петли тока. Проверка измерительных каналов.
- Напряжение DC
- 30 В
- Ток DC
- 0,024 А
Назначение и исполнение

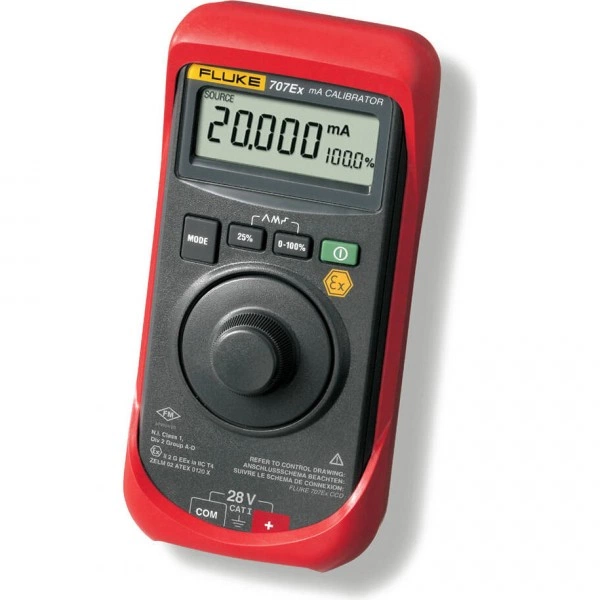

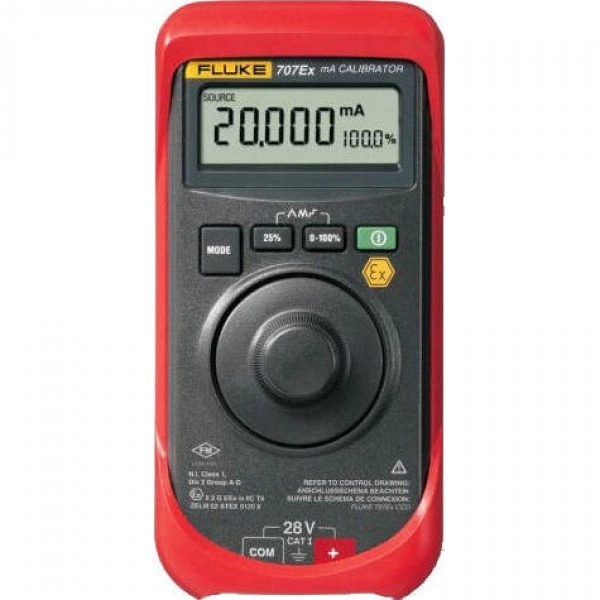

Калибратор петли тока FLUKE 707Ex. Калибровочное оборудование FLUKE применяют для воспроизведения или измерения предусмотренных величин при проверке измерительных каналов. Генерация сигнала и его измерение являются отдельными функциями. Для конкретного исполнения проверяют направления работы, диапазоны, разрешение и требования к подключению.
Функциональные возможности 707Ex
При настройке канала важно согласовать тип сигнала и схему соединения. Электрический выход, имитация датчика и измерительный вход могут требовать разных клемм и условий нагрузки. Наличие функции в описании серии не означает ее наличие в любом модуле или комплекте. Рабочую последовательность составляют по точным возможностям выбранной модели.
- Большой дисплей и удобный интерфейс, управляемый одной рукой
- Одновременное отображение мА и % для быстрой и легкой расшифровки показаний0.
- Разрешение 1 мкА при измерении и имитации мА
- Простой большой кнопочный интерфейс для удобства использования
- Одновременная индикация данных в миллиамперах и в %
- Измеряет, генерирует и имитирует сигналы тока
- Кнопка 25 % - шага обеспечивает быструю, легкую проверку линейности
- Функция "Проверка установки" обеспечивает быстрое подтверждение нулевой точки и диапазона проверки
- Функции медленного, быстрого линейного (пилообазного) изменения и пошаговая функция
- Внутреннее питание петли тока 24 вольт поэтому вы можете одновременно подавать питание и считывать параметры преобразователя без применения цифрового мультиметра
- По умолчанию запуск на 0 - 20 миллиампер или 4 - 20 миллиампер
- Одна заменяемая батарея 9 В
- Прогрессивная настройка выходных параметров тока с разрешением 1 мкА и 100 мкА
- Используетя во взрывоопасных областях
- Высокая точность проведения измерений, составляющая 0,015%
- Обеспечение быстрого подтверждения нулевой точки, а также диапазона проверки
- Функция быстрой проверки тока на линейность
- Возможность как медленного, так и быстрого пилообразного изменения
- Широкий интервал рабочих температур: -10 - +50 °C
- До 18 часов непрерывной работы от одного элемента питания типа “Крона” 9В
- Высокая ударная прочность, позволяющая выдерживать значительные удары и падение с высоты до 2 метров
- Контрастный дисплей с большими цифрами
- Виброустойчивость, дающая возможность эксплуатировать Fluke 707 ex вблизи источника сильной вибрации.
- Fluke 707Ex представляет собой искробезопасный калибратор петли тока.
- Безусловным достоинством Fluke 707 Ex является его искробезопасное исполнение, что дает возможность применения прибора на взрывоопасных производствах: угольных шахтах, нефтеперерабатывающих предприятиях, сахарозаводах и пр.

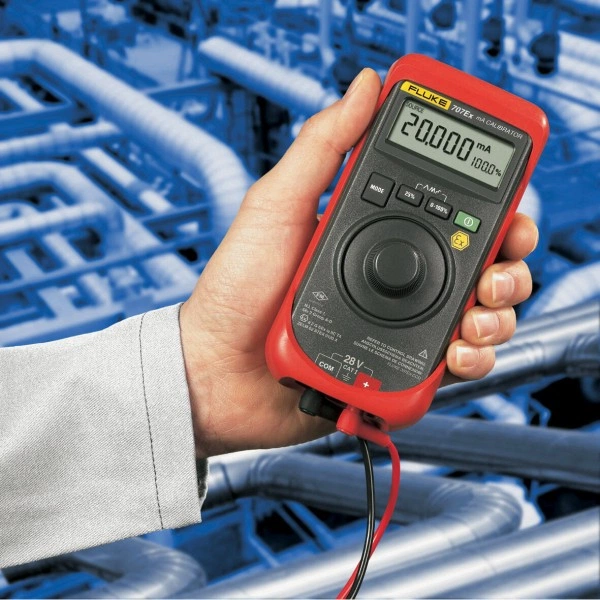

- Из конструкционных особенностей Fluke 707ex стоит отметить наличие вращающегося фиксирующегося пилообразного верньера, позволяющего управлять прибором при помощи одной руки.

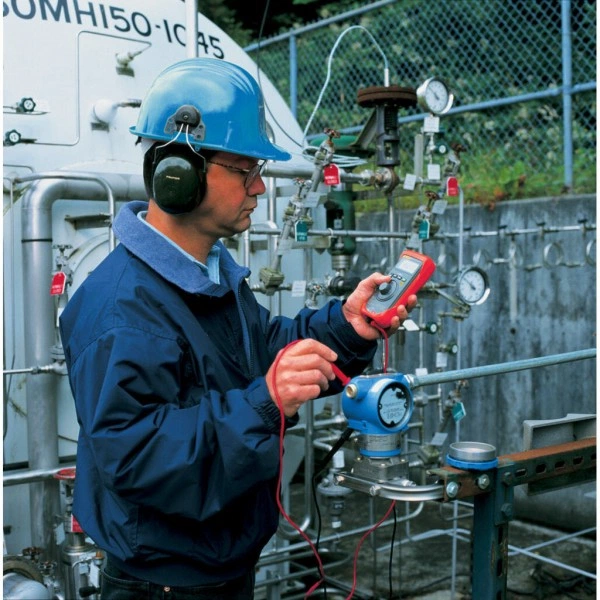

- Калибратор Fluke 707Ех предназначен для быстрой проверки токовой петли во взрывоопасных областях.
- Поворот ручки на один «щелчок» изменяет выходные параметры тока на 0.001 мА.
- Вращение нажатой ручки будет изменять значения на 0.100 мА с каждым «щелчком».
- Калибратор Fluke 707Ех совместим с HART -оборудованием.
- Функция HART позволяет подключать прибор к токовой петле последовательно при условии, что сопротивление нагрузки между тестируемым устройством и источником питания 24 В должно быть не менее 250 Ом.
Технические особенности
Оценка результата включает источник сигнала, соединения, проверяемый канал и условия среды. Паспортная погрешность одного элемента не описывает автоматически весь процесс. Для сравнения исполнений используют одинаковые величины и условия, отдельно рассматривая разрешение установки и допустимое отклонение воспроизводимого значения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение DC, В | 30 |
| Максимальный ток DC, А | 0,024 |
| Совместимость | HART -оборудованием |
| Габариты | 152 x 70 x 41 м |
| Масса | 224 г |
| Проверка соединения | Да |
| Автоматическая рампа | Да |
| Батарея | Одна батарея 9 В типа "Крона" |
Применение
Такой прибор включают в задачи наладки, обслуживания и проверки оборудования в рамках применимой процедуры. Заранее определяют контрольные точки, требуемый вид сигнала, питание и принадлежности. Сохранение исходных настроек и полученных показаний помогает проследить результат регулировки и повторить проверку после обслуживания.
Комплектация и совместимость
Комплект поставки
- Калибратор тока Fluke 707Ex1 шт.
- Измерительные провода1 шт.
- Руководство по эксплуатации (на CD)1 шт.
- NIST - свидетельство о калибровке1 шт.
- Защитный хольстер Flex-Stand с отделением для измерительных проводов1 шт.
Совместимость
- HART -оборудованием
