Как выбрать тестер для витой пары и PoE: проверка кабеля, скорости или сертификация СКС

Кабель может правильно «прозваниваться» по всем восьми жилам и при этом не обеспечивать нужную скорость. Коммутатор может сообщать о наличии PoE, а камера — перезагружаться при включении подсветки. И даже успешная проверка линии на 10 Гбит/с не заменяет протокол сертификации Cat 6A. Поэтому выбирать кабельный тестер стоит с вопроса: какой результат должен получить монтажник, сетевой инженер или заказчик?

Короткий ответ. Для поиска обрывов, ошибок разводки и нужного кабеля рассматривают MicroScanner2. Если важны класс PoE и распознавание современных Ethernet-портов — MicroScanner PoE. Для проверки пригодности кабеля до 10GBASE-T, диагностики коммутатора и PoE под нагрузкой — LinkIQ; исполнение LinkIQ Duo добавляет анализ Wi-Fi. Для приёмки смонтированной СКС по выбранному стандарту, с измерением частотных параметров и сохранением результатов, нужен DSX CableAnalyzer. У этих приборов разные задачи: наличие RJ45, дисплея и надписи PASS само по себе не определяет класс тестирования.

Далее сравним оборудование Fluke Networks по рабочим задачам. Характеристики и опубликованные документы проверены 8 октября 2026 года. Точный комплект, программные функции и документы экземпляра уточняют по полному артикулу; цены и наличие меняются.

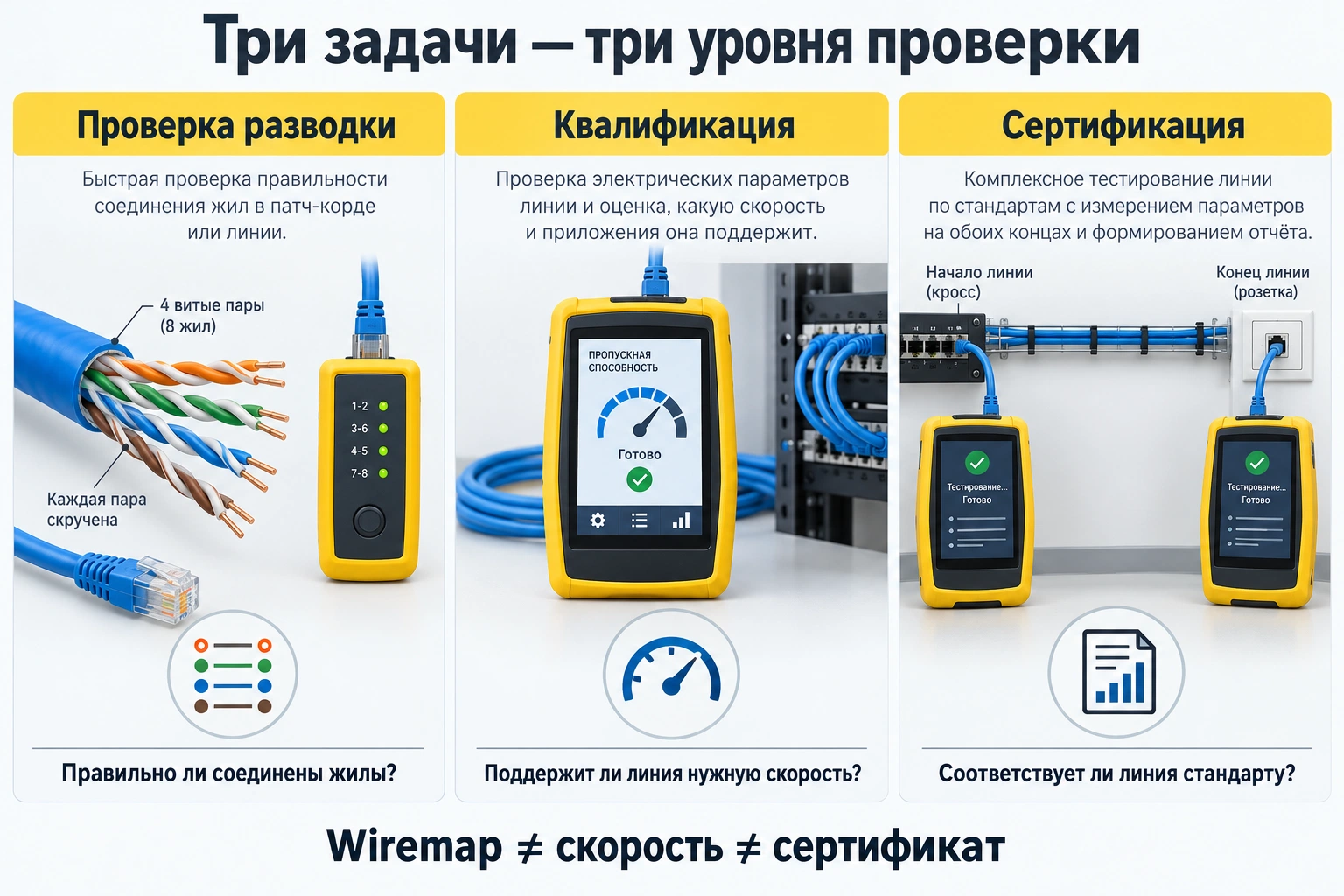

Какой кабельный тестер выбрать: проверка разводки, квалификация или сертификация?

Словом «тестер» называют очень разные приборы. Один последовательно зажигает индикаторы контактов. Другой измеряет длину и показывает место повреждения. Третий проверяет электрические характеристики линии под выбранное Ethernet-приложение. Четвёртый измеряет набор параметров, предусмотренный стандартом кабельной системы. Для осмысленного сравнения нужны три понятия.

Verification — правильно ли соединены жилы?

Верификация проверяет схему соединений: обрывы, короткие замыкания, перестановки контактов, неправильное формирование пар. Профессиональный верификатор может дополнительно измерять длину, расстояние до дефекта, искать кабель с помощью генератора тона, распознавать подключённый сервис. Дополнительные функции полезны, но не превращают его в сертифицирующий анализатор.

Результат здесь — сведения о соединениях и физическом дефекте. Например: «жила 6 оборвана примерно в 18 м от подключённого конца». Этого достаточно, чтобы начать ремонт, но недостаточно для вывода «постоянная линия соответствует Cat 6A».

Qualification — поддержит ли линия нужную скорость?

Квалификация определяет пригодность установленной кабельной линии для конкретного сетевого приложения. Для LinkIQ это проверка от 10BASE-T до 10GBASE-T на основе частотных измерений. Пользователь задаёт требование, например 1 или 10 Гбит/с, и получает результат относительно этого требования.

Такой прибор нужен, когда действующую проводку хотят использовать для новой точки доступа или когда сеть работает нестабильно, а непонятно, проблема в кабеле либо в настройках. Его отчёт отвечает на эксплуатационный вопрос. Полного набора сертификационных измерений категории или класса он не выполняет.

Certification — соответствует ли линия стандарту?

Сертификация сопоставляет измеренные параметры линии с пределами выбранного стандарта и конфигурации: категории TIA или класса ISO/IEC, постоянной линии либо канала. Это задача DSX. Она важна при сдаче СКС, требованиях проектной документации и оформлении результатов для заказчика.

Надпись PASS имеет смысл только вместе с названием теста. PASS по разводке, PASS по квалификации 1000BASE-T и PASS по Cat 6A Permanent Link — три разных заключения. На закупке полезно прямо попросить пример того отчёта, который прибор формирует для вашей задачи.

Какой результат нужен и какой класс оборудования его даёт

Задача	Достаточный уровень проверки	Пример Fluke Networks	Чего результат не доказывает
Проверить обжим RJ45, найти обрыв, промаркировать линии	Верификация, wiremap; при необходимости TDR и тон	MicroScanner2 / MicroScanner PoE	Пригодность кабеля для 10GBASE-T и соответствие Cat 6A
Проверить кабель перед подключением устройства на 2,5/5/10 Гбит/с	Квалификация под требуемое Ethernet-приложение	LinkIQ / LinkIQ Duo	Сертификацию категории и скорость доступа в интернет
Проверить питание камеры или точки доступа через установленный кабель	Согласование PoE и испытание доступной мощности под нагрузкой	LinkIQ / LinkIQ Duo	Поведение конкретного устройства во всех режимах и качество всех кабельных параметров
Сдать СКС с протоколами по категории/классу	Сертификация по согласованным пределам и схеме соединения	DSX CableAnalyzer	Настройки VLAN, DHCP, доступность сервера и работу приложения

Приборы этих классов собраны в разделе тестирования медных систем. Для начала выбора лучше определить необходимый результат, затем сравнивать модель, функции и комплект.

MicroScanner2, MicroScanner PoE, LinkIQ или DSX: чем они отличаются?

Сравнение ниже относится к основным функциям семейств. Коммерческий артикул может означать отдельный прибор, расширенный набор или исполнение с промышленными адаптерами. Суффикс KIT не следует воспринимать как одинаковую комплектацию для всей линейки.

Сравнение приборов по задачам витой пары и PoE

Прибор	Кабель и длина	Скорость	PoE	Основной повод выбрать
MicroScanner2-100	Wiremap, длина, расстояние до обрыва/КЗ; витая пара и коаксиальный кабель	Распознаёт Ethernet-сервис 10/100/1000BASE-T; не квалифицирует кабель по скорости	Обнаруживает питание IEEE 802.3af; не равнозначен современному тесту класса и мощности	Первичная проверка разводки и поиск физического дефекта
MicroScanner PoE, MS-POE	Wiremap, длина и локализация обрыва/КЗ на витой паре	Распознаёт доступные Ethernet-сервисы вплоть до 10G; это не квалификация линии	Определяет классы 0–8 IEEE 802.3af/at/bt; показывает напряжение пассивного PoE	Монтаж и первичная диагностика PoE-линий, камер, точек доступа
LinkIQ	Wiremap, длина, расстояние до дефекта, квалификация кабеля; измерение длины до 305 м	Проверяет пригодность кабеля для 10/100/1000 Мбит/с, 2,5/5/10 Гбит/с	Согласование класса и проверка под нагрузкой; диагностика IEEE 802.3af/at/bt	Обслуживание сети с проверкой кабеля, порта и питания
LinkIQ Duo, LIQ-DUO	Кабельные задачи семейства LinkIQ	Квалификация до 10GBASE-T; дополнительно анализ Wi-Fi, включая 6E там, где разрешено	Проверка PoE под нагрузкой и диагностика порта	Работа с проводной инфраструктурой и беспроводной сетью одним прибором
DSX-5000	Сертификация медной линии и диагностические измерения	Частотные пределы тестирования до 1000 МГц; категории/классы согласно выбранному тесту	Измерение сопротивления и его разбаланса по соответствующим пределам; не заменяет испытание активного PSE	Сдача СКС, когда достаточно возможностей и пределов этого исполнения
DSX2-8000 INT	Сертификация, включая Cat 8 / Class I, II; платформа Versiv 2	Пределы до 2000 МГц; это частота измерений, а не скорость передачи 2000 Мбит/с	Контроль сопротивления, разбаланса внутри и между парами при нужной конфигурации теста	Приёмка линий с расширенными требованиями и работа с Cat 8

Когда достаточно MicroScanner2?

Если основная работа — проверить монтаж, обнаружить повреждение, найти розетку или кабель, полезны простой интерфейс и быстрая физическая диагностика. У MicroScanner2 на одном экране совмещаются схема разводки, длина и сведения о дальнем конце. Встроенный генератор помогает искать линии; для прослушивания тона требуется совместимый приёмник.

Выбирая MicroScanner2 для видеонаблюдения, учитывайте поколение функции PoE. Обнаружение 802.3af не следует обещать как полноценную проверку современного четырёхпарного питания. Если работа систематически связана с новыми PoE-устройствами, отдельно оцените MS-POE или LinkIQ.

Что добавляет MicroScanner PoE?

MS-POE полезен, когда нужно быстро понять, правильно ли собрана линия и какой класс питания предлагает коммутатор. Он также распознаёт современные Ethernet-сервисы. Но показание 10G у подключённого порта не является тестом пригодности этого кабеля для 10GBASE-T.

Есть важная оговорка производителя: если порт предоставляет повышенную мощность классов 5–8 только через согласование LLDP, MicroScanner PoE не подтверждает максимальную доступную мощность в этой конфигурации. Требуемый класс нужно сопоставлять с настройками источника и методом согласования. Для проверки питания под нагрузкой рассматривайте LinkIQ.

Когда оправдан LinkIQ Duo?

Его выбирают, если в маршруте действительно встречаются и кабельные, и Wi-Fi-задачи. Duo помогает анализировать точки доступа, каналы и радиосеть, однако не превращает кабельную квалификацию в сертификацию СКС. Диапазон 6 ГГц зависит от разрешений страны и исполнения; наличие Wi-Fi 6E в описании не означает универсальную доступность всех частот в любой поставке.

В отличие от базовой проверки контактов, LinkIQ позволяет задать требование к кабелю и сохранить результаты квалификации. Это удобно для обслуживания: инженер документирует пригодность линии и отдельно проверяет порт, PoE и IP-связность. В отчёте эти разные операции должны оставаться различимыми.

Почему DSX выбирают по проекту, а не по самому большому числу?

Для Cat 6A требуется испытание в пределах до 500 МГц; наличие у DSX-8000 диапазона 2000 МГц само по себе не улучшает монтаж Cat 6A. Расширенный диапазон важен для более высоких категорий и соответствующих измерительных требований. Прибор, адаптеры и выбранный предел должны вместе соответствовать объекту проверки.

Каталог сертифицирующих приборов для медных систем стоит рассматривать после чтения требований приёмки. Если заказчику нужен протокол по категории, экономить заменой DSX на квалификационный тестер нельзя: это будет другой результат.

Как проверить витую пару тестером и понять, правильно ли обжат RJ45?

У четырёхпарного кабеля восемь жил. Для обычного RJ45 используются пары контактов 1–2, 3–6, 4–5 и 7–8. Проверка должна учитывать и соединение контактов, и принадлежность проводников к своим физическим парам. Именно поэтому восемь горящих индикаторов не всегда означают исправную линию.

Что такое split pair и почему простая прозвонка его пропускает?

Split pair — разделённая пара: на обоих концах проводники могут быть соединены «номер в номер», но контакты, которые должны образовывать пару, принадлежат разным физическим скруткам. Например, соответствие 3→3 и 6→6 сохраняется, однако жилы 3 и 6 не скручены друг с другом. Электрическая непрерывность есть, а структура передачи нарушена.

Скрутка помогает симметричной паре противостоять помехам. Когда пары разделены, возрастают взаимные наводки и риск ошибок связи. Поэтому в техническом задании полезно написать «обнаружение split pair», а не ограничиваться фразой «прозвонка восьми жил». LinkIQ такую неисправность определяет; профессиональные верификаторы также проверяют правильность формирования пар в рамках своих возможностей.

Какие ошибки показывает wiremap?

• Обрыв: проводник не имеет ожидаемого соединения с дальним концом.
• Короткое замыкание: два или несколько проводников соединены между собой.
• Перестановка: жила пришла на другой контакт; возможны ошибки внутри пары и перестановки целых пар.
• Разделённая пара: контактная схема выглядит прямой, но физическая принадлежность жил к парам неправильная.
• Проблема экрана: у экранированной линии отсутствует ожидаемая непрерывность; возможность локализации зависит от прибора.

Схему T568A или T568B выбирают по проекту. Прямой кабель обычно должен иметь согласованную схему на обоих концах; для специальных соединений допустимость crossover задаётся отдельно. Не стоит бездумно включать разрешение crossover ради получения зелёного результата: это меняет смысл проверки.

Нужен ли удалённый модуль на другом конце?

Для полной проверки схемы соединений нужен совместимый дальний адаптер или идентификатор в предусмотренном режиме. Без него прибор может измерять длину и определять открытый конец, но это не равно полной двусторонней проверке разводки.

Набор ID помогает сопоставить розетки с портами панели. Однако идентификатор розетки и удалённый измерительный блок сертифицирующего анализатора — разные устройства. Несколько ID в комплекте не означают одновременную сертификацию нескольких линий. Совместимость идентификаторов проверяют отдельно: аксессуары MicroScanner2 и MS-POE не следует смешивать по внешнему сходству.

Как найти обрыв витой пары и выбрать тестер с определением расстояния?

Тестер с рефлектометрией TDR оценивает положение электрической неоднородности по времени отражения сигнала. Для обрыва или короткого замыкания это даёт удобный ориентир: искать повреждение рядом с розеткой, в шкафу либо на определённом участке трассы.

Расстояние ≈ скорость распространения сигнала × время возврата / 2.

Деление на два учитывает путь до дефекта и обратно. Скорость распространения задаётся через NVP — долю скорости света в вакууме. NVP зависит от конструкции кабеля; это не одна универсальная константа для любой витой пары.

Почему тестер показывает не ту длину, которая написана на бухте?

Если NVP задан неверно, расстояние также будет неверным. Условный пример: реальная длина 80 м, фактический NVP 0,68, а в приборе установлен 0,72. При одинаковом измеренном времени отображаемая длина составит примерно 80 × 0,72 / 0,68 = 84,7 м. Ошибка около 4,7 м появилась из настройки, а не из-за «лишнего» кабеля в стене.

Для конкретного кабеля используют данные производителя или процедуру определения NVP на отрезке известной длины, если она предусмотрена руководством прибора. Значение длины по отдельным парам может различаться из-за разного шага скрутки. Такое различие нельзя автоматически объявлять повреждением.

Можно ли найти любой дефект по расстоянию до обрыва?

Обрыв и короткое замыкание обычно дают понятную цель для первичной локализации. Высокочастотная проблема контакта, сильная наводка или нарушение симметрии могут требовать других измерений. У DSX есть диагностические средства HDTDR и HDTDX для исследования отражений и перекрёстных наводок; простая функция «длина» их не заменяет.

Показанные метры отсчитываются вдоль кабеля от подключённого конца. Это не прямая дистанция до точки на плане здания: нужно учитывать маршрут, запас кабеля и переходы через панели. Проверка с другого конца помогает сузить участок, но не отменяет обследование соединений.

Измерение длины до 305 м у LinkIQ не означает, что Ethernet гарантированно работает на 305 м. Возможности измерителя и допустимая конфигурация кабельного канала — разные характеристики.

Как проверить скорость витой пары: что означает 1G или 10G на экране?

При диагностике сети легко смешать три величины: скорость, которую объявляет порт коммутатора; пригодность кабеля для приложения; фактическую скорость передачи пользовательских данных. Они связаны, но не совпадают.

Скорость порта, квалификация кабеля и Speedtest — в чём разница?

Подключённый коммутатор сообщает поддерживаемые режимы Ethernet. Эти сведения помогают увидеть, например, что порт предлагает только 100 Мбит/с, хотя ожидался гигабит. Они относятся к активному оборудованию. Чтобы проверить кабель отдельно, используют предусмотренный кабельный тест с совместимым дальним идентификатором.

LinkIQ оценивает пригодность кабеля частотными измерениями. Это не скачивание файла, не интернет-тест и не длительный прогон потока пакетов с измерением BER. Если линия квалифицирована для 10GBASE-T, вывод относится к проверенному кабелю и выбранному требованию, а не к скорости интернета или производительности сервера.

Четыре похожих показания с разным смыслом

Результат	Что проверено	Что проверять дальше
Порт объявляет 1 Гбит/с	Возможности или настройка подключённого порта в доступном режиме диагностики	Пригодность линии, патч-корды, режим сетевой карты
Кабель прошёл квалификацию 10GBASE-T	Соответствие измеренных кабельных характеристик требованию приложения	Активные устройства и, если требуется сдача СКС, сертификация категории
Speedtest показывает 180 Мбит/с	Доступная скорость конкретного пути до тестового сервера в данный момент	Тариф, маршрутизатор, загрузка, Wi-Fi, сервер; кабель ещё не оценён отдельно
DSX: PASS по Cat 6A Permanent Link	Соответствие постоянной линии выбранным сертификационным пределам	Рабочие патч-корды, порт, PoE и настройки сети при запуске

Как проверить кабель для 2,5 и 5 Гбит/с?

Нужно задать именно требуемое приложение и выполнить квалификацию кабеля. У LinkIQ предусмотрены 2.5GBASE-T и 5GBASE-T. Это полезно при установке новых точек доступа на существующей проводке: менять всю трассу только по возрасту кабеля часто преждевременно, а доверять одной маркировке тоже недостаточно.

Если тест показывает пригодность до 2,5 Гбит/с при требовании 10 Гбит/с, линия не прошла ваше требование. Она не становится «полностью исправной» от того, что на экране есть какой-то успешный режим. В итоговом отчёте сохраняют и поставленную цель, и фактический результат.

Какая категория нужна для гигабита и 10 Гбит/с?

Для типичного 100-метрового канала Cat 5e связывают с 1000BASE-T; Cat 6A — с 10GBASE-T. Cat 6 может поддерживать 10GBASE-T на ограниченных трассах при соответствующих условиях, но универсальное обещание «любые 100 м Cat 6 работают на 10G» неверно. Состояние соединителей, длина, взаимное влияние соседних кабелей и качество монтажа имеют значение.

Категория кабельной системы и частотный предел проверки

Категория	Соответствующий класс ISO в обычном сопоставлении	Частотный предел	Практический ориентир
Cat 5e	Class D	100 МГц	Типичная основа для 1000BASE-T; существующие линии под более быстрые приложения проверяют отдельно
Cat 6	Class E	250 МГц	Нельзя без проверки обещать 10GBASE-T на любой длине до 100 м
Cat 6A	Class EA	500 МГц	Обычный выбор для 10GBASE-T в пределах соответствующего 100-метрового канала
Cat 8	Class I / II с соответствующими исполнениями	2000 МГц	Специальная конфигурация для 25/40GBASE-T; канал до 30 м, а не 100 м

Сопоставление TIA и ISO помогает ориентироваться, но не делает стандарты полностью взаимозаменяемыми. В протоколе нужны точное название предела и его редакция. Мегагерцы описывают частотную область испытаний; их нельзя пересчитать в мегабиты простым равенством.

Почему сеть работает на 100 Мбит/с вместо 1 Гбит/с?

Одна из причин — неисправность пары, которая нужна для гигабитной передачи. 100BASE-TX использует две пары, а 1000BASE-T — все четыре. Но по одному симптому диагноз не ставят: порт или сетевая карта могут иметь ограничение, а патч-корд — повреждение. Разумный порядок: проверить доступные режимы порта, затем кабельную разводку и пригодность линии.

Если кабель соответствует требованию, искать нужно дальше: настройки порта, возможности оборудования, драйвер, согласование режима. Если проблема следует за конкретным патч-кордом, повторное тестирование постоянной линии без его учёта не объяснит весь канал.

Как проверить PoE: достаточно ли увидеть напряжение?

В PoE источник питания называется PSE — обычно это коммутатор или инжектор. Потребитель называется PD — например IP-камера, телефон или точка доступа. Кабель переносит и данные, и питание. Проверять необходимо всю связку, а не только наличие напряжения возле коммутатора.

Чем отличаются PoE, PoE+ и PoE++?

Маркетинговые названия могут быть неоднозначны, поэтому в заявке лучше указывать IEEE 802.3af, 802.3at или 802.3bt, тип и требуемый класс. Мощность на выходе источника и доступная мощность у потребителя различаются из-за потерь в кабельном канале.

Ориентиры мощности стандартных типов PoE

Тип / стандарт	Верхний ориентир мощности PSE	Мощность, предусмотренная для PD на предельном канале	Передача питания
Type 1 / IEEE 802.3af	15,4 Вт	12,95 Вт, часто округляют до 13 Вт	Две пары
Type 2 / IEEE 802.3at	30 Вт	25,5 Вт	Две пары
Type 3 / IEEE 802.3bt	До 60 Вт	До 51 Вт	Две или четыре; для верхней мощности — четыре пары
Type 4 / IEEE 802.3bt	До 90 Вт	До 71,3 Вт	Четыре пары

Это ориентиры типов по материалам Ethernet Alliance, а не обещание мощности любого порта. Конкретный PD запрашивает свой класс; PSE учитывает возможности порта, настройки и общий бюджет. Надпись «90 Вт» у источника не означает, что камера получает 90 Вт через любую линию.

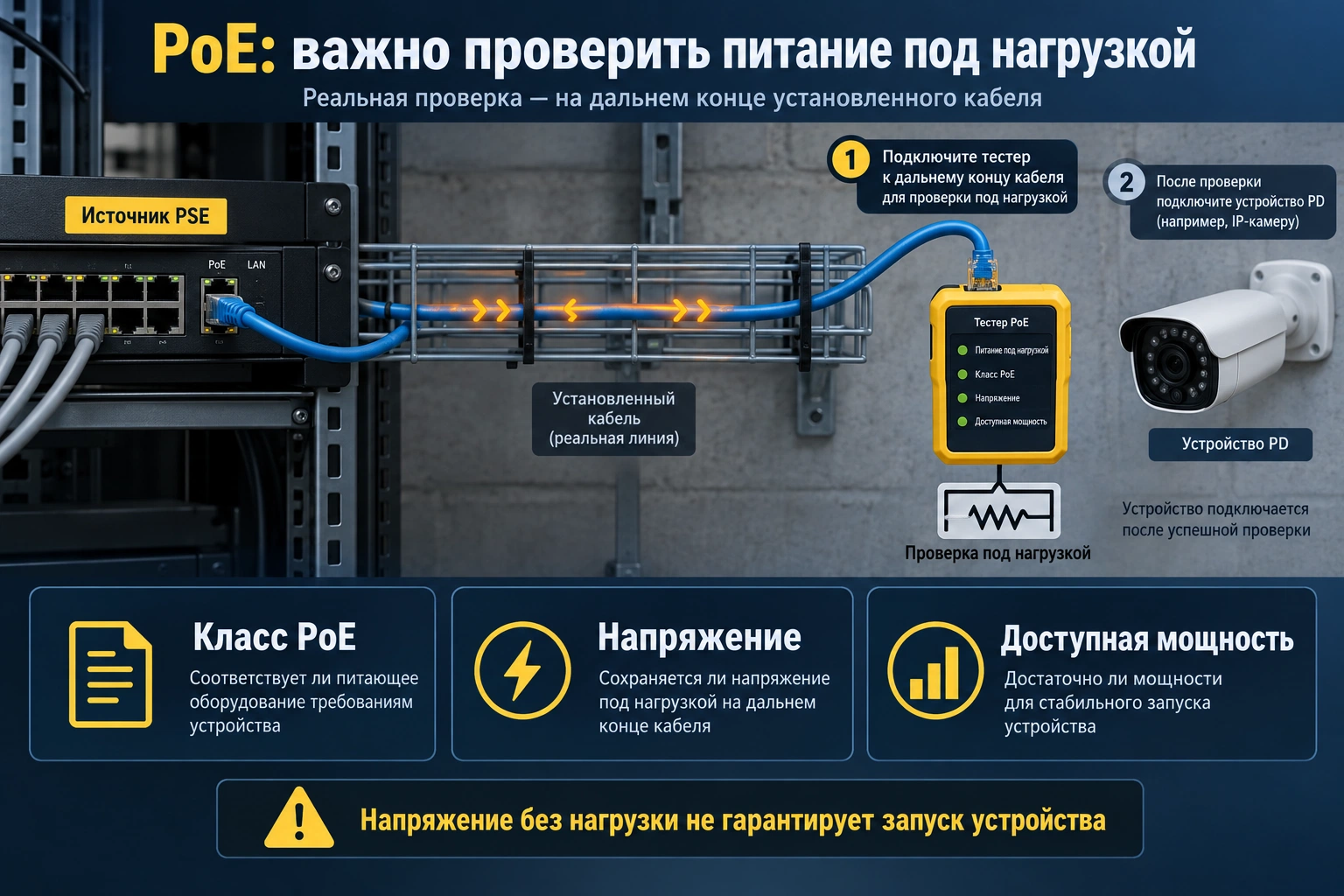

Зачем нужен тест PoE под нагрузкой?

Без потребления тока падение напряжения на сопротивлении кабеля мало. При включении устройства оно увеличивается. Поэтому наличие напряжения без нагрузки может выглядеть нормальным, а работа устройства — сопровождаться отказами.

Падение напряжения: ΔU = I × R. Потери на сопротивлении: P = I² × R.

Учебный пример для одной эквивалентной цепи питания: при сопротивлении 5 Ом и токе 0,4 А падение составляет 2 В, а потери — 0,8 Вт. При токе 0,8 А получаются 4 В и 3,2 Вт. Это упрощённый расчёт, не нормативный предел PoE: реальная схема включает распределение тока по проводникам и парам. Он показывает, почему измерение без нагрузки не отвечает на вопрос о работе потребителя.

LinkIQ согласует питание с источником и выполняет нагрузочную проверку. В протоколе полезно сохранить объявленные класс и мощность, используемые пары, нагруженные напряжение и мощность. Прибор подключают со стороны PD через реальный кабельный путь: короткий тест непосредственно у коммутатора не учитывает потери всей линии.

Почему камера перезагружается ночью, хотя днём работает?

При включении ИК-подсветки, обогревателя или механики потребление может увеличиваться. Возможны недостаточный класс порта, нехватка общего бюджета коммутатора, потери на длинной линии, плохие соединения, неисправность самого устройства. Сценарий проверяют при соответствующем режиме потребителя, а не только в спокойном дневном состоянии.

Порядок проверки: изучить максимальные требования PD, выяснить настройку и бюджет PSE, выполнить тест через установленный канал, проверить патч-корды и соединения, затем наблюдать реальное устройство в проблемном режиме. Успешный нагрузочный тест не доказывает исправность электроники камеры и не исключает дефект, проявляющийся только при движении или увлажнении кабеля.

Почему важно сопротивление жил и его разбаланс?

Большое сопротивление увеличивает потери. Разное сопротивление проводников внутри пары нарушает распределение тока; для четырёхпарного PoE важен также разбаланс между парами. Это отличается от простой непрерывности соединения и от измерения общего сопротивления петли.

В сертификационном тестировании DSX можно включить соответствующие измерения и пределы для PoE. Их нужно заранее записать в программу проверки: нельзя считать, что любое слово PASS автоматически подтверждает все дополнительные параметры питания. Договор и выбранный тестовый предел должны совпадать с фактически выполненной программой.

Можно ли подключать тестер к пассивному PoE?

Пассивное PoE может постоянно подавать напряжение без стандартного согласования IEEE. У MS-POE предусмотрено отображение такого напряжения и питаемых пар, но класс IEEE при этом не появляется. Перед подключением любого прибора проверяют его допустимые входные условия и руководство. Возможность обнаружения пассивного напряжения не означает совместимость всех устройств с произвольным инжектором.

Не используют обычную прозвонку на неизвестной активной линии без подтверждённой совместимости. Для кабельной сертификации активные устройства отключают от проверяемой линии; измерительный анализатор не подключают вместо потребителя к включённому PSE ради эксперимента.

Когда нужна сертификация СКС и почему LinkIQ её не заменяет?

Сертификация нужна, когда результатом работы должно стать подтверждение характеристик смонтированной кабельной системы по определённой категории или классу. Требование обычно задаётся проектом, программой приёмки, договором или условиями системной гарантии. До покупки прибора важно получить эти требования письменно.

Проверка «кабель поддерживает 10GBASE-T» и сертификация «Cat 6A Permanent Link» основаны на разных программах. В первом случае проверяется пригодность для приложения; во втором — соответствие кабельным пределам в заданной частотной области. PDF с логотипом прибора не становится сертификационным протоколом только из-за формата файла.

Какие параметры измеряет сертифицирующий анализатор?

• Wiremap и длина: правильность соединений и геометрическая информация.
• Insertion Loss: ослабление сигнала на пути через линию.
• Return Loss: отражения, связанные с неоднородностями волнового сопротивления.
• NEXT и связанные показатели: перекрёстные наводки между парами, в том числе суммарное влияние нескольких пар.
• ACR-F и другие отношения параметров: характеристики влияния на дальнем конце с учётом ослабления.
• Propagation Delay и Delay Skew: задержка сигнала и различие задержек между парами.
• DC Resistance и дополнительные проверки разбаланса: характеристики цепей, важные в том числе для PoE.

Точный набор, частотная область и пределы определяются выбранным стандартом. Проверки внешних наводок Alien Crosstalk и специальные конфигурации не следует считать автоматически выполненными обычным Autotest каждой отдельной линии. Если они требуются проектом, заранее согласуют процедуру, адаптеры и выборку.

Можно ли сертифицировать линию только потому, что кабель имеет маркировку Cat 6A?

Нет. На результат влияют все компоненты и монтаж: кабель, соединители, расплетение пар у заделки, повреждения оболочки, перегибы, правильность экранирования. Кабель с высокой категорией не исправляет соединитель с недостаточными характеристиками.

Типичный спор на приёмке: на оболочке Cat 6A, ноутбук подключается, но линия проваливает один частотный параметр. Это не противоречие. Маркировка описывает компонент, подключение подтверждает работу конкретной пары активных устройств в данном состоянии, а сертификация оценивает смонтированную линию по согласованным пределам.

Что означает PASS* и как оценивать пограничные результаты?

Звёздочка в результатах сертификации обозначает пограничную область с учётом точности измерений. PASS* считается положительным результатом по правилам стандарта, но заказчик может установить более строгое договорное требование и не принимать такие линии. Звёздочку нельзя молча удалять из отчёта или трактовать как универсальный запас качества. Порядок приёмки согласуют заранее; полезно смотреть худший параметр, частоту и запас относительно предела.

Важно сохранить исходные файлы с графиками. Скриншот «PASS» не позволяет независимо изучить проблемные пары и настройки. После переделки проводят повторный тест с тем же согласованным пределом, а первоначальный результат сохраняют в истории устранения дефекта.

В историческом производственном кейсе руководитель обучения и развития LanTroVision Эрик Анг объяснял подход к проверке монтажа:

«Мы проверяем каждый установленный узел, чтобы убедиться в требуемых характеристиках».

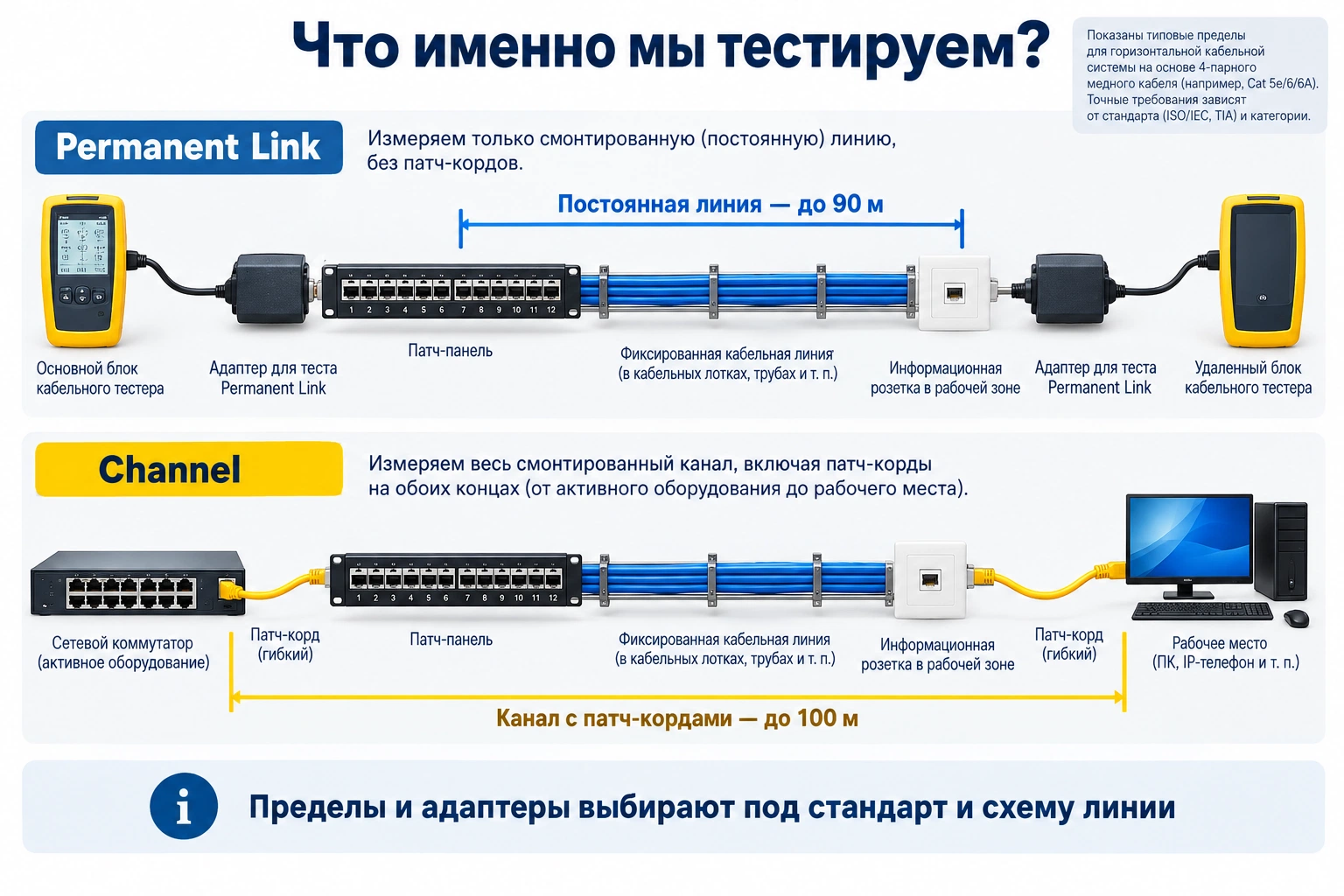

Что выбрать для приёмки: Permanent Link, Channel или MPTL?

Сертифицируют не абстрактный «кабель», а определённую конфигурацию соединения. Она задаёт, какие компоненты входят в измеряемый участок, какие адаптеры используются и с какими пределами сравниваются результаты.

Permanent Link — постоянная линия

Обычно это фиксированный участок от патч-панели до розетки рабочего места либо между панелями. Рабочие патч-корды на концах в него не входят. Для привычной горизонтальной системы ориентир длины составляет 90 м; конкретные ограничения устанавливаются применимой схемой и стандартом.

Такую проверку удобно использовать при сдаче нового монтажа: она оценивает основу сети, которая останется после замены рабочих шнуров. Нужны соответствующие Permanent Link-адаптеры. Дешёвый рабочий патч-корд не следует подставлять вместо предусмотренного измерительного соединения.

Channel — канал с рабочими шнурами

Channel включает постоянную линию и используемые патч-корды. Для типичного канала ориентир общей длины — 100 м, включая шнуры на концах. Пример: 88 м фиксированного участка плюс шнуры 4 и 8 м дают 100 м. При 90 м фиксированного участка те же шнуры дают 102 м. Оценка только основного кабеля пропускает эту разницу.

Пределы для канала и постоянной линии различаются. Успешный Channel-тест нельзя переименовать в Permanent Link. После замены шнуров проверенный состав канала изменяется, поэтому в отчёте полезно указать, какие именно шнуры участвовали.

MPTL — линия со штекером на стороне устройства

В системах камер и точек доступа фиксированный кабель нередко заканчивается непосредственно штекером RJ45, без розетки и короткого патч-корда у потребителя. Такая конфигурация может проверяться как MPTL — Modular Plug Terminated Link, если это предусмотрено применимым стандартом и проектом.

Ей нужны правильные пределы и комбинация адаптеров, учитывающая конечный штекер. Для поддерживаемого DSX-теста MPTL используют Permanent Link-адаптер на основном блоке и подходящий адаптер для тестирования патч-кордов на удалённом блоке. Категорию адаптера, поддержку предела и версию программного обеспечения проверяют для конкретного исполнения. Нельзя автоматически применять привычный Channel-тест и считать задачу решённой. Сначала описывают оба конца линии, затем выбирают измерительную конфигурацию.

Почему Cat 8 нельзя включать в универсальное правило «до 100 м»?

Для 25/40GBASE-T по Cat 8 используется более короткая конфигурация: канал до 30 м. Расширение частотного диапазона сертифицирующего прибора до 2000 МГц не расширяет допустимую длину до 100 м. Если проект касается Cat 8, отдельно проверяют соединители, адаптеры, предел и схему — по аналогии с Cat 6A их не выбирают.

Как пользоваться тестером витой пары на объекте: порядок проверки без лишней замены оборудования

Для ремонта действующей сети нужен последовательный процесс. Замена нескольких компонентов одновременно иногда устраняет симптом, но не оставляет доказательства причины. После следующего отказа диагностика начинается заново.

1. Запишите задачу и симптом. Розетка, порт, устройство, время отказа, ожидаемая скорость и питание. «Интернет плохо работает» слишком неопределённо для выбора измерения.
2. Определите состав линии. Где панели, соединения, рабочие шнуры, инжектор и потребитель; есть ли доступ к обоим концам. Согласуйте отключение действующего сервиса.
3. Проверьте прибор и аксессуары. Подходящий режим, предел, NVP, состояние разъёмов, совместимый дальний модуль. Для сертификации — нужные адаптеры и документы калибровки.
4. Начните с физической проверки. Wiremap, пары, длина, очевидные ошибки, доступные соединения. Если обнаружен обрыв, сначала устраните его и повторите тест.
5. Проверьте нужное приложение. Для эксплуатационной задачи выполните квалификацию под требуемую скорость; для сдачи СКС — согласованную сертификационную программу.
6. Отдельно проверьте активный порт и PoE. Режимы Ethernet, сведения о порте, доступные протокольные данные, согласование питания и тест под нагрузкой через рабочий канал.
7. Проверьте реальное устройство. IP-настройки, доступность нужного ресурса и режим, в котором возникал отказ. Кабельный тест не заменяет проверку приложения.
8. Сохраните результат и повторный контроль. ID линии, условия, исходники и изменение после ремонта. В финале должно быть понятно, что изменили и какой тест подтвердил исправление.

Сведения о имени коммутатора, порте и VLAN зависят от доступных протоколов обнаружения и настройки активного оборудования. Отсутствие таких данных не означает автоматически, что коммутатор неисправен. Аналогично неответивший ping может быть следствием фильтрации ICMP, а не обрыва кабеля.

Симптом → проверка → следующий шаг

Наблюдение	Первая проверка	Что помогает отделить причины
После обжима нет линка	Wiremap с совместимым дальним адаптером	Отличить ошибку контактов от выключенного или неверно настроенного порта
Вместо гигабита 100 Мбит/с	Все четыре пары, рабочие шнуры, объявленные режимы порта	Квалификация кабеля и проверка ограничений активного оборудования
Камера перезапускается при включении подсветки	Требование PD, класс и бюджет PSE, PoE под нагрузкой у камеры	Сопоставление прямого теста порта и теста через установленную линию; проверка реального режима
Потери пакетов, хотя wiremap исправен	Квалификация нужного приложения	Частотная диагностика кабеля; затем сеть, помехи и активные устройства
Монтаж не принимают из-за отсутствия протоколов	Требования договора к категории, схеме и исходным данным	Сертификация подходящим анализатором; эксплуатационный тест нельзя переименовать в неё
Несколько PoE-устройств отказывают при одновременном запуске	Общий бюджет, распределение мощности и настройки коммутатора	Проверка всей нагрузки: успешный одиночный тест не подтверждает достаточность общего бюджета

Какой тестер выбрать монтажнику, сетевому инженеру и подрядчику СКС?

1. Проверка патч-кордов и небольшого нового монтажа

Приоритет — правильность разводки, обнаружение разделённых пар и удобное чтение результата. MicroScanner2 подходит для профессиональной первичной проверки и поиска линии. Если цель ограничена распиновкой, закупка сертифицирующего анализатора только ради этой операции может быть избыточной. Но отсутствие требований к сертификации нужно установить до начала монтажа, а не после отказа заказчика принять работы.

2. Поиск обрыва в проложенном кабеле

Нужны длина, расстояние до дефекта, работа с дальним адаптером и, при плотных пучках, поиск тона. MicroScanner2 либо MS-POE помогут локализовать физическую проблему. Важны правильный NVP и доступ к трассе. Если обрыв не выявлен, а связь нестабильна, переходят к квалификации и частотной диагностике.

3. Монтаж IP-камер с PoE

Для первичной проверки разводки и класса источника полезен MS-POE. Если нужно подтвердить питание через длинную установленную линию под нагрузкой и сохранить результаты, выбирают LinkIQ. При приёмке фиксированной линии дополнительно может понадобиться DSX в согласованной конфигурации, включая MPTL. Требование «тестер с PoE» без описания результата здесь слишком расплывчато.

4. Подключение точек доступа на 2,5/5 Гбит/с

LinkIQ проверяет пригодность кабеля под нужное приложение и позволяет отдельно исследовать питание и порт. Duo имеет смысл, если инженер также занимается радиообстановкой. Квалификацию медной линии не смешивают с качеством Wi-Fi: хорошая проводка не устраняет перегруженный радиоканал.

5. Переход существующей сети на 10 Гбит/с

Сначала определяют фактический состав канала и требования к документированию. Для эксплуатационной оценки используют LinkIQ с пределом 10GBASE-T. Если нужно доказать соответствие категории либо подготовить полноценную кабельную приёмку, нужен DSX. Замена только коммутатора на 10G не повышает автоматически характеристики старой линии.

6. Сдача СКС Cat 6A с протоколами

Выбор начинается с категории/класса, схемы теста и формата отчёта. Нужен сертифицирующий анализатор с подходящими адаптерами. Проверяют, входит ли измерение разбаланса сопротивлений в программу, если проект предусматривает PoE. Важнее полнота документации и одинаковые настройки всех линий, чем красивый экран одного теста.

7. ЦОД или проект с Cat 8

DSX-8000 даёт пределы до 2000 МГц и соответствующие возможности для Cat 8 / Class I, II. Проверяют исполнение соединителей, набор адаптеров и ограничения длины. Формулировка «нужен самый мощный Fluke» не заменяет этих данных: разные интерфейсы и топологии требуют конкретной измерительной системы.

8. Промышленный Ethernet

Для линий с M12X, M12D и M8D рассматривают исполнения IE и совместимые адаптеры. Поддержка кабелей Industrial Ethernet не равнозначна анализу всех прикладных сообщений промышленного протокола. Прибор помогает исключить разводку, экран и пригодность кабеля; поведение контроллера и программы исследуют отдельно.

В опубликованном кейсе Джеймс Синн, владелец Sinn Development, рассказывал о применении промышленного LinkIQ:

«Первое, что я сделал с LinkIQ-IE, — проверил кабельную сеть линии по производству защитных экранов для лица».

Смысл таких случаев практический: полезно начинать с того, что можно измерить и локализовать в физической инфраструктуре. Причину конкретного отказа устанавливают собственными результатами, а не сходством симптома с чужим кейсом.

Что должно быть в отчёте проверки кабеля и сертификации СКС?

Хороший отчёт позволяет другому инженеру понять, какую линию проверяли, каким способом и с каким результатом. Даже для эксплуатационной квалификации он полезнее случайной фотографии экрана. Для приёмки требования к нему необходимо согласовать до выполнения работ.

• ID линии: панель, порт, розетка, помещение; однозначная связь со схемой и маркировкой.
• Объект теста: Permanent Link, Channel, MPTL либо квалификация конкретного кабельного пути.
• Цель и предел: требуемое Ethernet-приложение или точное название сертификационного теста и редакции стандарта.
• Оборудование: модель, серийные номера нужных блоков, программная версия, адаптеры и применимые сведения о калибровке.
• Настройки: схема разводки, NVP, тип кабеля и дополнительные проверки, если они используются.
• Результаты: итог, длина, ошибки, графики и худшие параметры с запасом относительно пределов — в объёме конкретного вида испытания.
• PoE: источник, класс, доступная мощность и результат нагрузочного теста; сведения о полном канале.
• Контроль после ремонта: изменение, дата, новый результат и связь с первоначальной неисправностью.

LinkIQ сохраняет результаты для работы с LinkWare PC. В сертификации исходные файлы и графики нужны для разбора пограничных результатов и последующей диагностики. PDF удобен для чтения, но лучше передавать и согласованный комплект исходных данных.

Не нужно искусственно придавать эксплуатационному отчёту статус сертификации. Документ «квалификация 1000BASE-T, цель выполнена» сам по себе полезен — если именно этого требовал заказчик. Его ценность снижается, когда содержание пытаются назвать другим видом испытания.

Сколько времени занимает проверка сотен линий?

Для DSX-8000 производитель указывает AutoTest Cat 6A около 8 секунд; для DSX-5000 — около 10 секунд. Эти значения относятся к измерительному циклу в заданных условиях. На объекте добавляются переходы между розетками, подключение адаптеров, маркировка, исправление ошибок и подготовка отчётов.

Учебный расчёт: 500 × 8 секунд = 4 000 секунд, или примерно 67 минут чистого тестирования. Если условно заложить ещё одну минуту на доступ, подключение и запись для каждой линии, добавится 500 минут — 8 часов 20 минут. Это не прогноз длительности проекта: он показывает, почему управление результатами и работа с маркировкой часто важнее небольшой разницы времени AutoTest.

Заранее подготовленные ID, единая программа испытаний и проверка первого полного отчёта снижают риск переснимать всю партию из-за неправильного предела. Пробный тест здесь нужен для проверки процесса, а не для замены согласованной приёмки выборкой.

Что проверить перед покупкой кабельного тестера Fluke Networks?

Основной прибор, KIT и IE: что должно входить в комплект?

Проверьте дальний адаптер, количество и совместимость ID, приёмник тона, шнуры, зарядку, чехол и необходимые переходники. Генератор тона внутри прибора и приёмник для поиска — две части задачи. Наличие первого не гарантирует, что второй входит в коробку.

Для DSX уточните основной и удалённый блоки, модули медных измерений, Permanent Link/Channel-адаптеры и специализированные аксессуары. Для MPTL и патч-кордов нужна своя согласованная конфигурация. Платформа Versiv с медным модулем не означает, что в комплект уже входят средства измерения оптики.

У старых и новых поколений похожие названия. CableIQ исторически выполнял квалификацию до гигабитных приложений; производитель указывает LinkIQ как современную замену снятого с производства семейства. Нельзя переносить возможности LinkIQ на CableIQ или считать любой ранее выпущенный прибор готовым к тем же скоростям и PoE.

Нужны ли калибровка, поверка и документы?

Для технически достоверных измерений важны состояние прибора и адаптеров, соблюдение процедуры и актуальные сведения о калибровке. Требования к поверке и конкретному документальному статусу определяют по договору, применимой методике и точному исполнению; наличие иностранного сертификата калибровки не следует автоматически выдавать за любой требуемый российский документ.

До оплаты запросите образец отчёта, перечень документов и условия обслуживания именно поставляемого экземпляра. Особенно это важно для бывшего в эксплуатации сертифицирующего анализатора: исправный дисплей не доказывает состояние измерительных адаптеров и точность.

Покупка, аренда или привлечение подрядчика?

Для постоянного обслуживания полезен собственный прибор, который всегда доступен инженеру. Для редкой сертификации большого объекта возможны аренда или подрядчик с согласованной программой и исходными результатами. Решение зависит от частоты задач, квалификации команды и требований к документам.

Сравнивают полную стоимость работы: прибор, необходимые адаптеры, обучение, обслуживание, организация измерений, повторные выезды и подготовка отчётов. Самый дешёвый вариант закупки может оказаться неудобным, если для каждой проблемной линии приходится искать другое оборудование. Самый дорогой прибор также не окупается автоматически без подходящих задач.

Как составить техническое задание на подбор?

Вместо «нужен хороший тестер RJ45 с PoE» передайте поставщику следующие сведения:

1. Тип объектов: офисные линии, камеры, точки доступа, ЦОД, промышленный Ethernet.
2. Нужный результат: wiremap и дефект, квалификация приложения либо сертификация категории/класса.
3. Скорости: 1, 2,5, 5, 10 Гбит/с или конкретная проектная задача.
4. PoE: стандарт, максимальные требования PD, необходимость нагрузочного теста и отчёта.
5. Конфигурация: Permanent Link, Channel, MPTL, типы разъёмов, доступ к обоим концам.
6. Объём линий и состав операторов; нужны ли тон, набор ID и работа с Wi-Fi.
7. Документы, формат отчётов, исходные файлы и требования обслуживания.

С такой заявкой проще подобрать комплект в разделе помощи в выборе оборудования. Для первичной проверки ориентиром будет MicroScanner, для эксплуатационной квалификации и PoE под нагрузкой — LinkIQ, для приёмки по стандартам — DSX. Сравнивать следует полный набор для нужного результата.

Частые вопросы о тестерах витой пары, скорости и PoE

Как пользоваться тестером витой пары?

Определите, активна ли линия и совместим ли прибор с её напряжением. Для кабельного теста подключите основной блок и предусмотренный дальний адаптер, выберите правильную схему и требование. Проверьте wiremap, затем остальные параметры. Номера кнопок и ограничения зависят от модели; универсальной инструкции для всех тестеров нет.

Как проверить витую пару тестером после обжима?

Проверьте каждую жилу, правильность пар и соответствие выбранной схеме. Для полного wiremap нужен совместимый дальний адаптер. Если требуется подтвердить скорость или сдать СКС, после проверки обжима выполняют квалификацию либо сертификацию.

Как работает тестер витой пары?

Простейшая проверка анализирует соединение контактов. Более функциональный прибор измеряет отражения для определения длины и дефектов, проверяет частотные характеристики или согласует параметры активного порта. Именно набор измерений определяет, какие выводы можно сделать.

Можно ли проверить витую пару мультиметром?

Можно проверить некоторые соединения и явные обрывы на обесточенном кабеле при подходящей методике. Это не заменяет обнаружение разделённых пар, квалификацию Ethernet, нагрузочный тест PoE или сертификацию. Для регулярной работы нужен кабельный прибор под соответствующую задачу.

Как проверить витую пару без тестера?

Подключение двух устройств позволяет увидеть, установилась ли связь. Оно не определяет все дефекты и запас кабельных характеристик. Для выбора оборудования различайте временную проверку подключения и документированное измерение линии.

Почему тестер показывает все восемь жил, а сеть не работает?

Возможны split pair, частотные дефекты соединений, помехи и проблемы активного оборудования. Простая непрерывность не подтверждает нужную скорость. Следующий шаг — проверка пар, квалификация приложения и отдельная диагностика порта.

Какой тестер нужен для поиска обрыва витой пары?

Прибор с wiremap и определением расстояния до обрыва/КЗ. MicroScanner2 и MS-POE подходят для первичной физической диагностики. Обязательно проверяют NVP и отсчёт от подключённого конца; для иных дефектов может понадобиться частотная диагностика.

Что такое NVP в кабельном тестере?

Это номинальная скорость распространения сигнала как доля скорости света. Она участвует в расчёте длины и расстояния до дефекта. Неверная настройка даёт неверные метры даже при исправном измерителе.

Почему длины четырёх пар немного разные?

Пары имеют разный шаг скрутки, поэтому электрическая длина может различаться. Сравнивайте результат с требованиями теста и конструкцией кабеля. Само различие не является достаточным признаком дефекта.

Нужен ли тестер с генератором тона?

Он полезен для поиска конкретной линии в пучке или шкафу. Для работы требуется совместимый приёмник; его наличие в комплекте проверяют отдельно. Допустимый способ поиска на активной сети зависит от инструмента.

MicroScanner2 проверяет скорость 1 Гбит/с?

Он распознаёт Ethernet-сервис 10/100/1000BASE-T. Это информация об активном порте, а не квалификация пропускной способности кабеля. Для проверки пригодности линии под приложение нужен соответствующий квалификационный тест.

MicroScanner PoE с индикацией 10G заменяет LinkIQ?

Нет. Распознавание сервиса до 10G не равно кабельной квалификации 10GBASE-T. Кроме того, определение класса питания отличается от проверки доступной мощности под нагрузкой.

LinkIQ измеряет скорость интернета?

Нет. Он квалифицирует кабель по Ethernet-приложению и помогает диагностировать локальную сеть. Скорость интернета зависит от всего пути, тарифа и загрузки; кабельный результат не является Speedtest.

Можно ли LinkIQ сертифицировать Cat 6A?

Нет. Даже результат пригодности для 10GBASE-T не заменяет полный тест по пределам Cat 6A. Для такой приёмки выбирают сертифицирующий анализатор DSX с нужными адаптерами и настройками.

Какой тестер выбрать для 2,5 или 5 Гбит/с?

Для проверки пригодности установленной линии — квалификационный прибор с 2.5GBASE-T/5GBASE-T, например LinkIQ. Если договор требует сертификационных протоколов, дополнительно нужен соответствующий сертифицирующий анализатор.

Почему линия получает FAIL, хотя работает на 1 Гбит/с?

Требование теста может быть 10GBASE-T или конкретная категория. Работа на более низкой скорости не подтверждает более высокое требование. Проверьте название предела и причину отказа, затем исправляйте дефект.

Для PoE достаточно измерить 48 В?

Нет. Напряжение без нагрузки не подтверждает требуемые класс, согласование и доступную мощность через канал. Для эксплуатационной задачи нужен нагрузочный тест, а затем проверка реального потребителя в его рабочих режимах.

Почему порт 30 Вт не гарантирует устройству 30 Вт?

Часть мощности теряется в кабеле. Для Type 2 ориентир у источника — 30 Вт, у потребителя на предельном канале — 25,5 Вт. Фактический результат зависит также от класса, бюджета PSE и состояния линии.

Можно ли подключить обычный LAN-тестер к включённому PoE?

Только если производитель прямо допускает соответствующий источник, напряжение и режим. По наличию RJ45 это определить нельзя. Неизвестную активную линию сначала идентифицируют подходящим инструментом.

Что важнее для камеры: скорость кабеля или PoE?

Нужны обе характеристики, соответствующие устройству. Исправное питание не компенсирует плохую линию данных, а квалифицированный кабель не увеличивает бюджет коммутатора. Проверки выполняют раздельно и связывают в отчёте.

В чём разница Permanent Link и Channel?

Permanent Link проверяет фиксированную часть, Channel — путь с рабочими шнурами. Для типичной горизонтальной системы ориентиры — 90 и 100 м соответственно. Требуются разные пределы и адаптеры; результаты нельзя подменять друг другом.

Как проверить кабель, который заканчивается штекером у камеры?

Уточните, предусмотрена ли проектом конфигурация MPTL. Используйте соответствующий предел и комбинацию адаптеров. Тест привычной розетки не переносится на конечный штекер без изменения измерительной схемы.

Нужен ли DSX-8000 для любой СКС?

Нет. Прибор выбирают по категории/классу, требуемой частотной области и конфигурации. Возможности до 2000 МГц важны, в частности, для Cat 8. Для иной задачи достаточность оборудования проверяют по конкретной программе приёмки.

Какой кабельный тестер лучше купить?

Тот, который даёт нужный вам результат и комплектуется необходимыми аксессуарами. Для монтажа — верификатор, для проверки пригодности линии и PoE под нагрузкой — LinkIQ, для приёмки СКС по стандарту — DSX. К этой схеме добавьте требуемые разъёмы, отчётность и регулярность работы.
