Назначение и исполнение

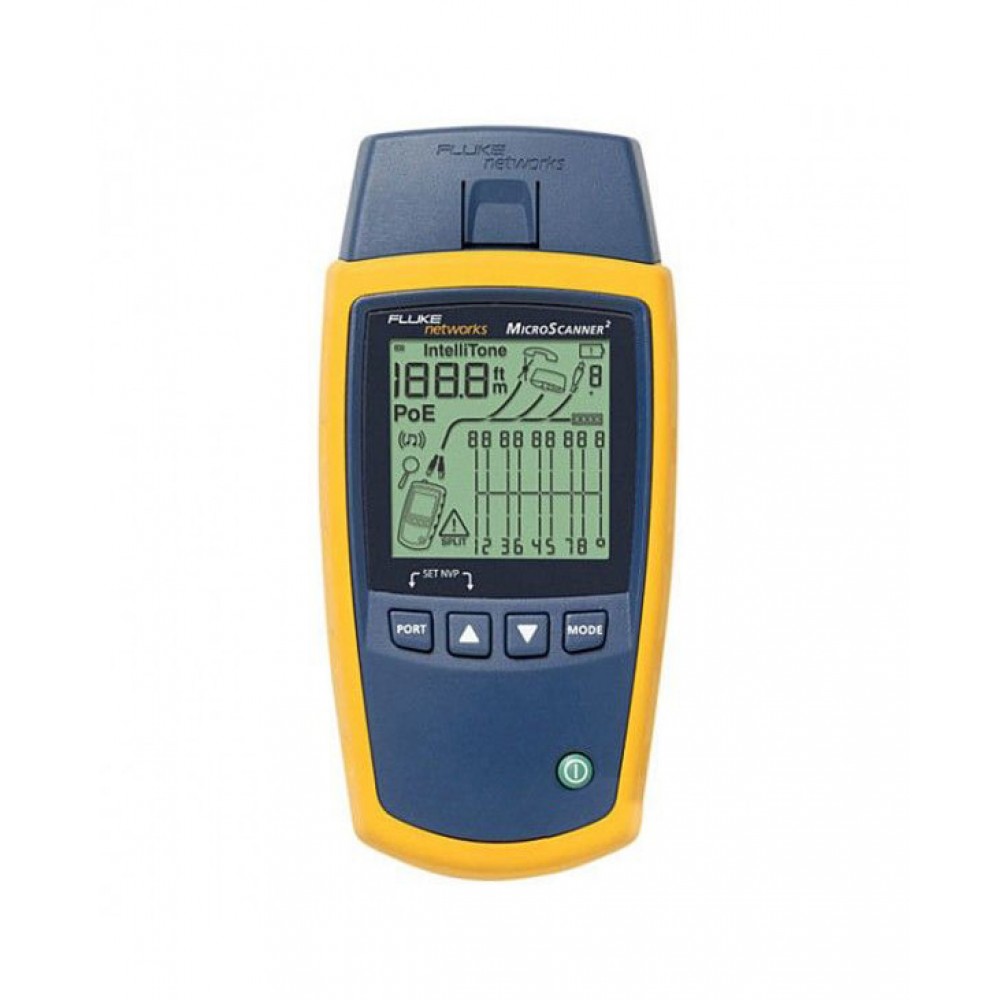

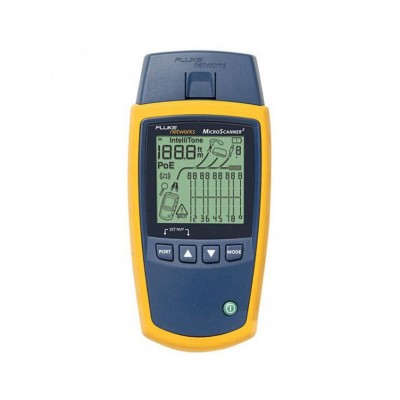

Тестер кабельный FLUKE MS2-100. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности MS2-100
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Быстрое определение причины неисправности, будь то неисправный или неподключенный кабель, недостаточное электропитание или питаемое устройство (PD — Powered Device).
- Предоставление сетевому инженеру необходимой информации для определения возможной конфигурации коммутатора или поиска неисправностей.
- Проверка коммутатора PoE — определяет, может ли порт коммутатора обеспечить достаточную мощность, показывая класс PoE (0–8).
- Запитанные пары — графическое отображение запитанных пар. В том числе поддержка двойного отображения — когда порт коммутатора подает питание по 2 или 4 парам (802.3bt или PoE ++)
- Проверка инжектора PoE — отображение уровня напряжения инжектора
- Обнаружение активного коммутатора — определяет, подключен ли кабель к порту коммутатора, и его скорость вплоть до 10 Гбит/с
- Проверка кабеля — выявление короткозамкнутых, разомкнутых или перекрещенных проводов с обеих концов, длины каждой пары и отправка тоновых сигналов для поиска кабелей.
- Проверка и устранение неполадок медных кабелей промышленных сетей Ethernet

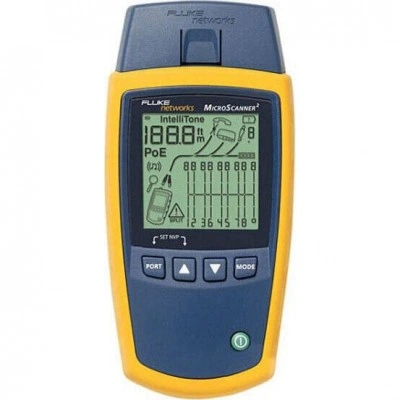

- Простой интерфейс — на экране отображаются графическая схема соединений, длина, идентификатор кабеля и расстояние до места неисправности
- Поддержка мультимедиа — тестирование проводников всех основных типов, включая RJ11, RJ45 и коаксиальные кабели (только MS2), без помощи адаптеров
- Генератор тонового сигнала IntelliTone — отслеживает местоположение практически любого кабеля или пары проводников с помощью функции подачи цифровых и аналоговых тоновых сигналов IntelliTone
- Определение сервисов VDV – распознает современные коммуникационные сервисы, включая 10/100/1000 Ethernet, POTS и PoE
- Увеличенный дисплей — большой жидкокристаллический дисплей с подсветкой обеспечивает четкое отображение результатов тестирования как при ярком солнечном свете, так и в затемненном помещении
- Магнитный ремень (входящий в комплекты MicroScanner) избавляет специалистов от необходимости держать тестер в руках и предотвращает его возможное падение и повреждение. В конструкции используется мощный магнит с содержанием редкоземельных металлов
- Кабельный контроллер MicroScanner 2 Cable Verifier кардинально изменяет процедуру тестирования кабелей для передачи голоса, данных и видео.
- Более того, его интегрированные порты RJ11, RJ45 и порт тестирования коаксиального кабеля поддерживают практически все типы тестирования низковольтных кабелей, тем самым, избавляя вас от необходимости использования адаптеров.
- MicroScanner 2 учитывает все эти факторы и предоставляет сетевым специалистам мощные визуальные средства для проверки самых распространенных современных сервисов передачи голоса, данных и видео.

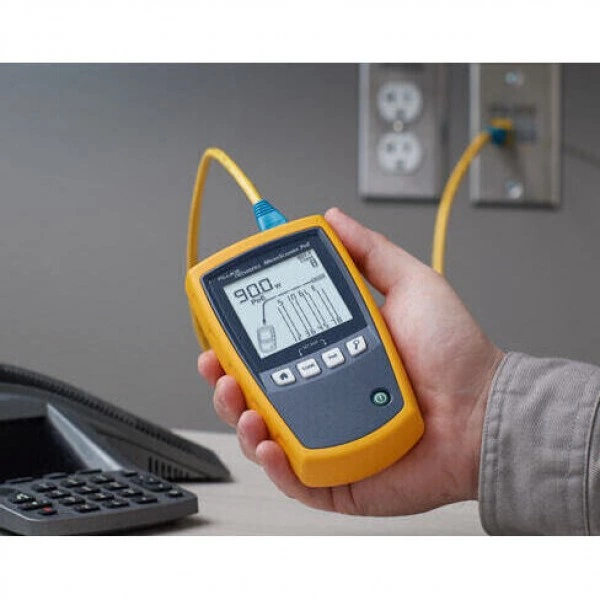

- Этот тестер обнаруживает доступный класс PoE (0-8), обеспечиваемый подключенным коммутатором, в соответствии с новейшими стандартами PoE и отображает напряжение от пассивных источников PoE.

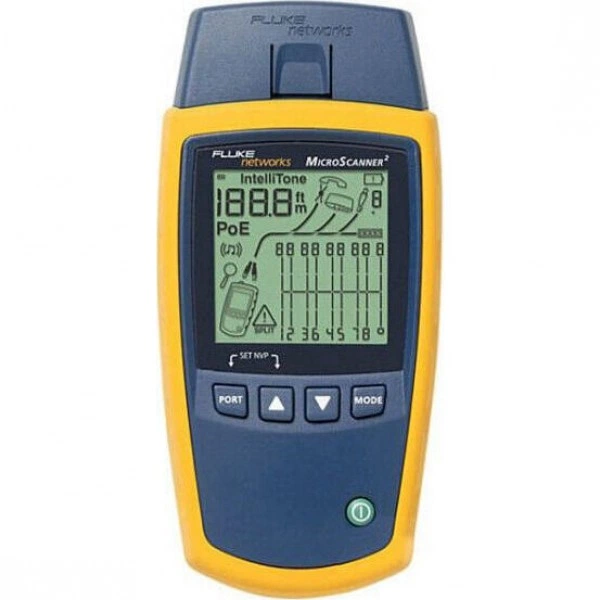

- MicroScanner 2 изменил эту процедуру, отображая на одном экране все результаты тестирования – графическую схему подключения, длину пар, расстояние до места неисправности, идентификатор кабеля и удаленное устройство.

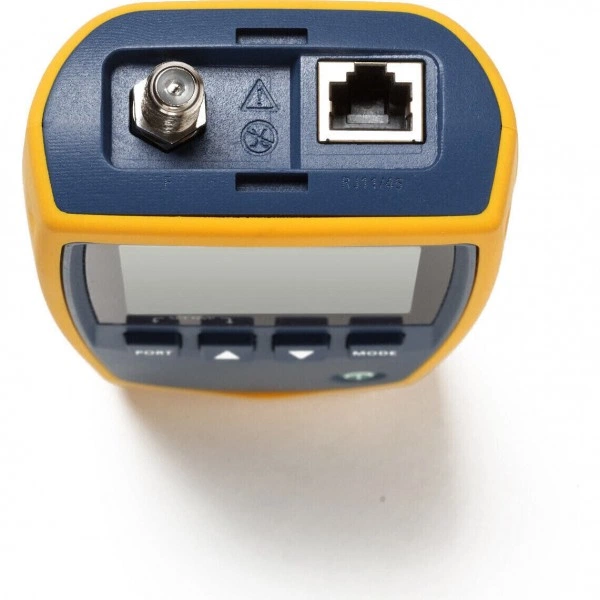

- Благодаря тестеру MicroScanner 2 , поддерживающему разъемы RJ11, RJ45 и коаксиальные порты, эти неудобные адаптеры уходят в прошлое.

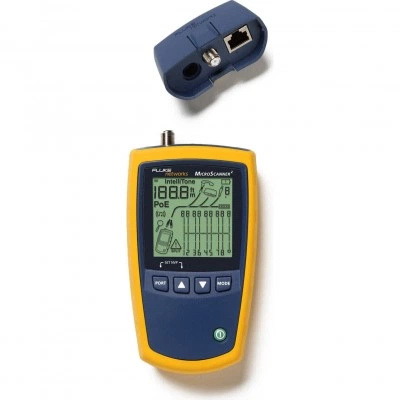

- Для тестирования новых телефонных разъемов, разъемов Ethernet и розеток кабельного телевидения можно использовать как главный модуль, так и удаленные идентификаторы.
- Это лишь один из многих способов облегчить проверку кабеля с помощью MicroScanner 2 .
- MicroScanner 2 обладает встроенной системой генерации цифровых и аналоговых тональных сигналов IntelliTone, которая позволяет точно обнаруживать местоположение практически любого кабеля или пары проводов, независимо от типа рабочего окружения.
- Используйте цифровой режим для обнаружения высокочастотных кабелей передачи данных (Cat 5е/6/6а) в жгутах, коммутаторах, коммутационных панелях или стенных розетках.
- В сочетании с детектором IntelliTone 200 Pro Probe его также можно использовать для проверки схемы подключения кабелей как наконечником тестера, так и наконечником детектора.
- Используйте аналоговый режим в телефонных кабельных системах (Cat 3 и ниже), а также в коаксиальных системах, системах охраны/тревоги и оповещения.
- Аналоговый сигнал тестера MicroScanner 2 , меняющийся каждый раз, когда провода тестируемой пары соединяются между собой, избавляет от необходимости строить догадки для изоляции пар проводов во время их установки.
- MicroScanner 2 учитывает все это и дает сетевым специалистам возможность обнаружить самые распространенные сервисные проблемы.
- Проверьте запитанные коммутаторы 10/100/1000 Ethernet на дальнем конце.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Дисплей | Монохромный ЖК-экран с подсветкой |
| Требования к окружающей среде: Безопасность | IEC 61010-1 3-е издание IEC |
| Требования к окружающей среде: Электромагнитная совместимость | IEC 61326-1 |
| Требования к окружающей среде: Высота над уровнем моря | 4 000 м; хранение: 12 000 м |
| Требования к окружающей среде: Температура хранения | От -4°F до 140°F (от -20°C до 60°C) |
| Режимы тестирования: Тональные сигналы | Генерирование сигналов Intellitone™ и обычных аналоговых сигналов |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Условия измерений
- Технические характеристики MicroScanner 2 и MicroScanner PoE
- Технические характеристики приведены для температуры 23 ºC (73 °F), если не указано иное.
Комплектация и совместимость
Комплект поставки

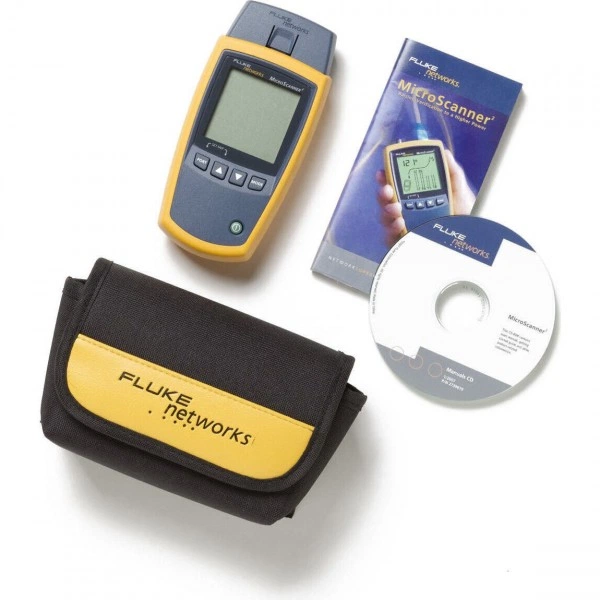

- Тестер кабельный Fluke Networks MicroScanner2 1001 шт.

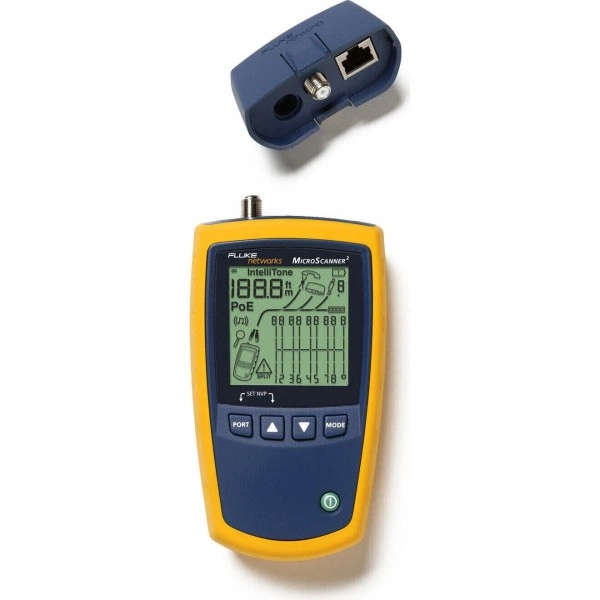

- Адаптер проверки схемы соединения1 шт.
- Батареи1 шт.
- Руководство по началу работы на разных языках1 шт.
- Сумка для транспортировки1 шт.
