Как выбрать тепловизор Fluke для электрика и обследования электрооборудования

Два тепловизора могут одинаково ярко показывать горячую клемму, но по-разному измерять её температуру. Разница проявляется на небольшом контакте, при съёмке с расстояния, на блестящей шине и при подготовке отчёта. Поэтому выбор начинается с объекта и условий обследования: что нужно увидеть, с какой дистанции и какое решение предстоит принять по результату.

Быстрый выбор. Fluke TiS20+ подходит для первоначального поиска заметных тепловых аномалий на доступных крупных элементах. TiS20+ MAX расширяет температурный диапазон, сохраняя ту же детализацию. Для небольших клемм и регулярных обследований стоит рассмотреть TiS55+ с ручной фокусировкой; TiS75+ даёт более широкий обзор при том же IFOV. Ti300+ добавляет LaserSharp AutoFocus. Ti401 PRO имеет матрицу 640 × 480 и IFOV 0,93 мрад: это более подходящий кандидат для мелких деталей с увеличенной дистанции. Окончательный выбор проверяют на самом маленьком объекте маршрута, с реального рабочего расстояния.

Ниже — сравнение тепловизоров Fluke для электрика, объяснение характеристик, расчёты и порядок обследования щитов, контактов и двигателей. Характеристики проверены 8 октября 2026 года. Цены и наличие конкретного исполнения уточняйте в карточке и предложении поставщика: обозначения «+», MAX и PRO относятся к разным приборам.

Для чего электрику нужен тепловизор

Тепловизор регистрирует инфракрасное излучение и помогает оценить распределение температуры видимой поверхности. Для электрического хозяйства его главная ценность — быстро найти участок, который отличается от сопоставимых элементов или от своего обычного состояния. Это может быть наконечник кабеля, полюс автомата, соединение шин, контактор, корпус двигателя или элемент системы охлаждения.

Тепловая картина показывает, где продолжить диагностику. По одному снимку нельзя надёжно установить момент затяжки, измерить сопротивление изоляции или доказать наличие гармоник. Такие причины проверяют соответствующими электрическими и механическими измерениями. Приборы дополняют друг друга: тепловизор обнаруживает аномалию, а измерение тока и проверка соединения помогают объяснить её.

Какие неисправности можно заподозрить

• Повышенное переходное сопротивление. Локальный нагрев в районе контактного соединения при сопоставимом токе в соседних цепях.
• Перегрузку или неравномерное распределение нагрузки. Нагрев более протяжённого участка проводника либо нескольких элементов одной цепи.
• Проблемы контактора или аппарата защиты. Различия между полюсами, нагрев в зоне входного или выходного соединения; причину проверяют отдельно.
• Нарушение охлаждения. Изменение привычной картины корпуса двигателя, преобразователя или вентиляционного канала.
• Механическую проблему двигателя. Аномальный нагрев подшипникового узла, который требует проверки нагрузки, смазки, соосности и вибрации.

В отзыве о Ti300 пользователь Brandon так описал назначение прибора:

«Я использую его главным образом при обследовании электрооборудования».

Это удачная постановка задачи: покупать инструмент для конкретного обследования. Обнаружение тепловой аномалии и количественное измерение небольшого контакта предъявляют к нему разные требования.

Тепловизор, пирометр или мультиметр?

Пирометр удобен, когда известна точка контроля и её размер достаточен для измерительного пятна. Тепловизор даёт пространственный контекст: видно, нагрета ли только клемма, весь провод или соседний аппарат. При обходе десятков соединений это помогает выбрать точки для детального исследования.

Мультиметр и токовые клещи отвечают на другие вопросы: какой ток протекает, каково напряжение, есть ли падение напряжения или нарушение баланса. Если нужен подбор электрического измерителя, воспользуйтесь гайдом по выбору мультиметра Fluke. Здесь рассматриваем требования именно к тепловизионной камере.

Как выбрать тепловизор для электрика: семь шагов

1. Назовите самый маленький объект. «Электрощит» — слишком общее описание. Нужен размер поверхности, температуру которой предстоит оценивать: например, клемма шириной 10 мм, кабельный наконечник 25 мм или корпус двигателя 300 мм.
2. Определите рабочую дистанцию. Запишите фактическую геометрию доступа: съёмка с прохода, через ИК-окно, с площадки или от ограждения. Это расстояние нельзя уменьшать ради красивого кадра в обход требований безопасности.
3. Выберите уровень результата. Предварительное обнаружение, сравнительная диагностика, численная оценка температуры или документированный контроль с повторными измерениями.
4. Проверьте IFOV и фокусировку. Цель должна занимать достаточную площадь в ИК-изображении, а объектив — давать резкость на выбранной дистанции.
5. Задайте диапазон температур. Учитывайте возможную аномалию и другие объекты маршрута. Верхний предел 650 °C не повышает качество измерения клеммы с температурой 60 °C сам по себе.
6. Проверьте сохранение данных и отчёт. Нужны исходные радиометрические файлы, идентификация оборудования, заметки и возможность сопоставлять обследования.
7. Проведите демонстрацию на своей задаче. Снимите небольшой контакт с рабочего расстояния, перенесите файл на компьютер и подготовьте один законченный отчёт.

Предварительный выбор станет гораздо точнее, если передать поставщику фотографию объекта, размер контролируемой детали и расстояние. Формулировка «хочу профессиональный тепловизор» этих данных не заменяет.

Сравнение тепловизоров Fluke: TiS20+, TiS55+, TiS75+, Ti300+ и Ti401 PRO

Таблица сопоставляет измерительную часть приборов со штатной оптикой. Это не рейтинг по цене: подходящая камера определяется задачей. Частота кадров, комплект и отдельные функции зависят от исполнения; проверяйте их по полному артикулу.

Основные характеристики для выбора под электрические обследования

Модель	ИК-матрица / пиксели	IFOV / поле зрения	NETD	Диапазон объекта	Фокусировка
TiS20+	120 × 90 / 10 800	7,6 мрад / 50° × 38°	60 мК	−20…+150 °C	Фиксированная
TiS20+ MAX	120 × 90 / 10 800	7,6 мрад / 50° × 38°	60 мК	−20…+400 °C	Фиксированная
TiS55+	256 × 192 / 49 152	1,91 мрад / 28° × 20°	40 мК	−20…+550 °C	Ручная
TiS75+	384 × 288 / 110 592	1,91 мрад / 42° × 30°	40 мК	−20…+550 °C	Ручная
Ti300+	320 × 240 / 76 800	1,85 мрад / 34° × 24°	≤75 мК при 30 °C	−20…+650 °C	LaserSharp AutoFocus и ручная
Ti401 PRO	640 × 480 / 307 200	0,93 мрад / 34° × 24°	≤75 мК при 30 °C	−20…+650 °C	LaserSharp AutoFocus и ручная

Пределы относятся к температуре объекта, а не к допустимой температуре воздуха для работы камеры. NETD сравнивают с учётом условий спецификации. Для TiS55+, TiS75+, Ti300+ и Ti401 PRO производитель указывает ограничение калибровки ниже −10 °C; у TiS20+ в документах разных редакций встречаются разные оговорки нижнего диапазона. Для количественной работы ниже 0 °C проверяйте паспорт конкретного исполнения.

TiS20+: первоначальный поиск аномалий

Сильная сторона TiS20+ — простой рабочий процесс с фиксированным фокусом и широким обзором. Прибор подходит для первичного обхода доступных крупных элементов, когда нужно отметить подозрительный участок и затем исследовать его подробнее. Для регулярной оценки температуры маленького винтового соединения возможности следует проверять расчётом и пробной съёмкой. На текущей странице производителя минимальная дистанция фокусировки указана как 0,5 м: приближение вплотную не является способом обойти низкую детализацию.

TiS20+ MAX: более широкий диапазон, та же пространственная детализация

MAX расширяет верхний предел с 150 до 400 °C. Разрешение и IFOV остаются такими же. Это полезно, если помимо электрики предстоит обследовать более горячие объекты; повышение предела не добавляет пиксели к изображению контакта. Если проблема выбора — слишком мелкая клемма с расстояния 2 м, переход на MAX её не решит.

TiS55+ и TiS75+: ручной фокус и разные размеры охвата

TiS55+ даёт более детальное изображение небольшой поверхности, чем TiS20+, и позволяет вручную настроить резкость. У TiS75+ больше пикселей и шире поле зрения, но такой же IFOV — 1,91 мрад. С одной дистанции обе камеры формируют приблизительно одинаковый линейный размер одного пикселя на цели. TiS75+ охватывает больше оборудования за кадр, что удобно на маршруте с крупными шкафами.

У обеих моделей предусмотрены голосовые заметки и привязка снимков к объектам. TiS75+ дополнительно поддерживает запись радиометрического видео IS3. Это имеет смысл для наблюдения за изменением тепловой картины, но для обычного статичного обследования важнее стабильный режим оборудования и качественные исходные снимки.

Ti300+: автофокус для регулярного маршрута

Ti300+ стоит рассмотреть, если расстояние до объектов постоянно меняется и на маршруте работает несколько сотрудников. LaserSharp AutoFocus использует лазерный дальномер для настройки фокуса на выбранную цель. Удобство фокусировки здесь — существенное отличие от TiS55+/TiS75+, а не просто число пикселей. Точку наведения всё равно выбирает оператор; резкость нужного контакта проверяют перед сохранением.

Ti401 PRO: небольшие детали с большей дистанции

По сравнению с Ti300+ у Ti401 PRO вдвое больше пикселей по каждой стороне при том же поле зрения. Общее число пикселей увеличивается в четыре раза, а IFOV уменьшается примерно вдвое. Это даёт полезный запас для небольших контактов, до которых невозможно приблизиться, и позволяет сохранить больше информации в обзорном кадре. NETD у этих двух моделей одинакового класса: покупатель платит за пространственную детализацию и возможности работы, а не за четырёхкратное улучшение абсолютной точности.

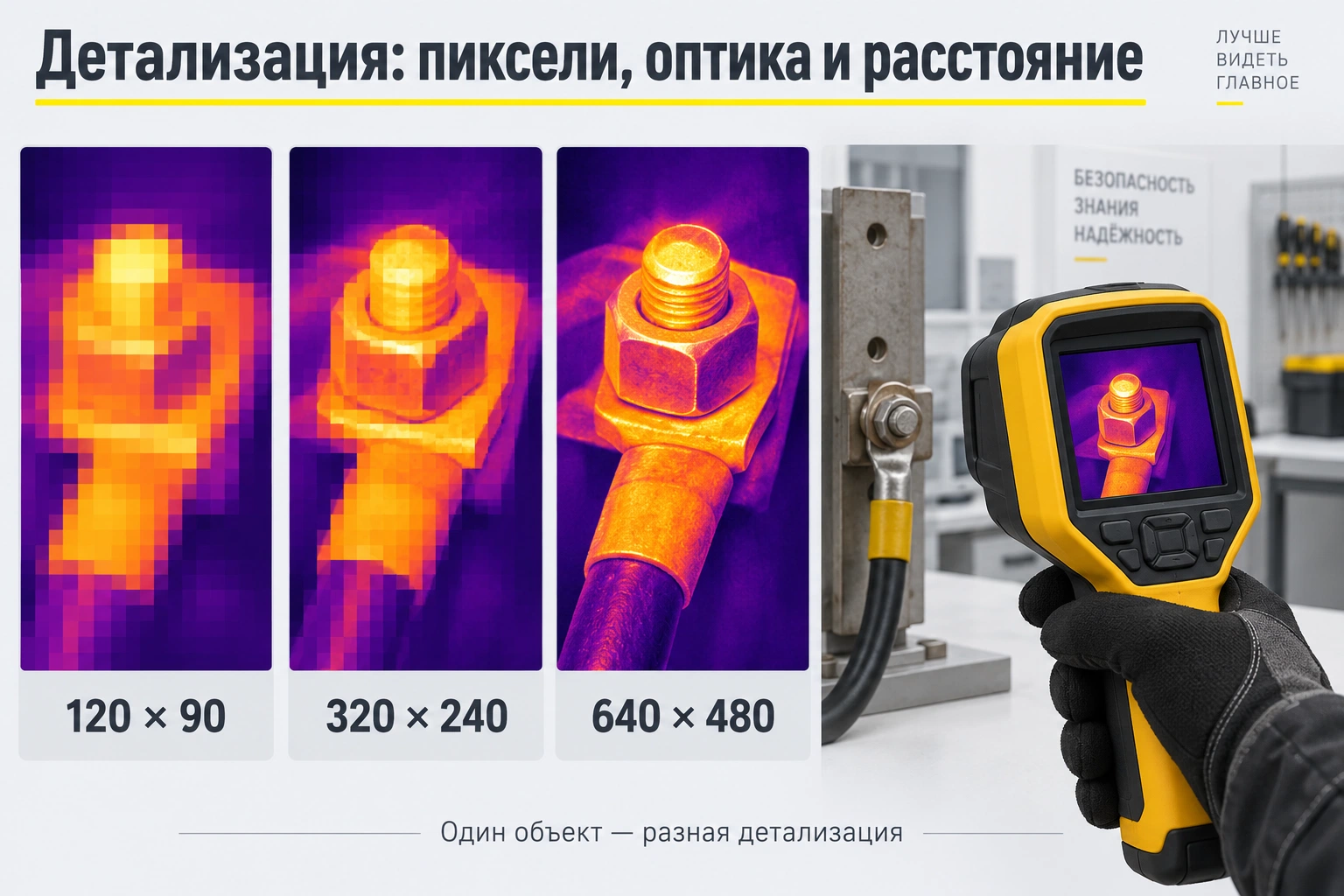

Разрешение, IFOV и расстояние: сколько пикселей приходится на контакт

Разрешение ИК-детектора — число чувствительных элементов, участвующих в формировании теплового изображения. Разрешение дисплея относится к экрану. Например, экран 640 × 480 не превращает матрицу 256 × 192 в детектор 640 × 480. Обычная фотография на 5 мегапикселей тоже не увеличивает число температурных точек.

Что означают FOV и IFOV

FOV — угловое поле зрения всего кадра. Широкий угол помогает охватить большой щит в тесном помещении. Узкий угол позволяет отвести больше пикселей небольшой удалённой детали. Увеличение угла при неизменном числе пикселей распределяет их по большей площади.

IFOV — угловой размер поля зрения одного элемента детектора. Его указывают в миллирадианах. Меньшее значение позволяет получить более мелкий пиксель на цели при одинаковом расстоянии. Для предварительной оценки удобно использовать приближение:

Размер одного пикселя на объекте, мм ≈ IFOV, мрад × расстояние, м.

У Ti300+ с IFOV 1,85 мрад на расстоянии 1 м получается около 1,85 мм на пиксель, а на 3 м — 5,55 мм. У Ti401 PRO на 3 м — около 2,79 мм. Это геометрическая оценка в центральной области изображения, а не гарантированный размер пятна для точного измерения температуры.

Увидеть горячую точку и измерить её — разные задачи

Если горячая деталь занимает часть пикселя, её излучение смешивается с излучением фона. Подозрительный участок может быть заметен, но показание температуры окажется сглаженным. Даже один полностью занятый пиксель не следует автоматически считать достаточным измерительным полем: значение зависит от оптики и измерительной характеристики камеры.

Для наглядной предварительной оценки ниже принят участок шириной три пикселя. Это расчётный ориентир, а не универсальная норма или обещание паспортной точности. Реально требуемый размер цели проверяют по документации, измерительному полю и демонстрации конкретной камеры.

Расчёт размера пикселя и участка шириной три пикселя

Камера	IFOV	На 1 м: пиксель / 3 пикселя	На 3 м: пиксель / 3 пикселя
TiS20+ / MAX	7,6 мрад	7,60 / 22,80 мм	22,80 / 68,40 мм
TiS55+ / TiS75+	1,91 мрад	1,91 / 5,73 мм	5,73 / 17,19 мм
Ti300+	1,85 мрад	1,85 / 5,55 мм	5,55 / 16,65 мм
Ti401 PRO	0,93 мрад	0,93 / 2,79 мм	2,79 / 8,37 мм

Пример: контакт шириной 10 мм с расстояния 3 м

В расчётном примере на TiS20+ контакт занимает менее половины пикселя по ширине. На Ti300+ — примерно 1,8 пикселя. На Ti401 PRO — около 3,6 пикселя. Поэтому для такого сочетания размера и расстояния Ti401 PRO выглядит более подходящим кандидатом. Но и здесь нужна проверка резкости, измерительного поля, материала и ракурса.

На расстоянии 5 м у Ti401 PRO один пиксель соответствует примерно 4,65 мм; те же 10 мм займут лишь около 2,2 пикселя. Высокое разрешение имеет пределы. Если рабочую дистанцию менять нельзя, следующий вопрос — совместимая длиннофокусная оптика и проверка камеры с этим объективом, а не цифровое увеличение готовой картинки.

Для выбранного трёхпиксельного ориентира расстояние можно оценить обратной формулой: D ≈ ширина цели / (3 × IFOV). Для 10 мм и Ti300+ это примерно 1,8 м; для Ti401 PRO — 3,6 м. Эти значения помогают отсеять неподходящие варианты до демонстрации и не являются допустимой дистанцией приближения к электроустановке.

Зачем нужен запас разрешения

В реальном шкафу контакт часто виден под углом, частично закрыт соседним аппаратом или расположен глубже остальных деталей. Контролируемая поверхность меньше габарита всего наконечника. Если выбор рассчитан на пределе, при небольшом изменении положения нужная зона займёт недостаточно пикселей. Запас детализации полезен, когда маршрут включает разные шкафы и условия доступа заранее известны не полностью.

Цифровой зум и SuperResolution

Цифровое увеличение облегчает просмотр, но не заменяет подходящую оптику. SuperResolution формирует изображение из нескольких захватов данных; его итоговый размер не равен собственному разрешению детектора. Например, Ti480 PRO имеет детектор 640 × 480 и функцию формирования изображения 1280 × 960. В требованиях к закупке эти два параметра нужно записывать отдельно. У Ti300+ и Ti401 PRO SuperResolution не заявлена.

Фокусировка, NETD и точность: что действительно влияет на результат

Фиксированный фокус, ручной фокус или LaserSharp?

Фиксированный фокус сокращает число действий при обходе, если объекты находятся в предусмотренном рабочем диапазоне. Он не означает резкость с любого расстояния. Проверяйте минимальную дистанцию и размер самого маленького объекта.

Ручная фокусировка позволяет выбрать резкость для конкретной поверхности. Это полезно на клеммах, глубоко расположенных соединениях и объектах разных размеров. Сотрудник должен уверенно выполнять настройку: размытую термограмму нельзя полноценно исправить последующим редактированием палитры.

LaserSharp AutoFocus удобен при частой смене расстояния. Дальномер помогает камере установить фокус на цель. При съёмке через ИК-окно или при сложной геометрии необходимо проверить, на какую поверхность выполнено наведение; при необходимости используют ручной фокус и процедуру из руководства.

MultiSharp Focus, например у Ti480 PRO, объединяет несколько изображений для получения резкости объектов на разных дистанциях. Он востребован, когда детали расположены в нескольких плоскостях. Это другая функция: наличие LaserSharp не означает наличие MultiSharp.

Что такое NETD и почему 40 мК не означают погрешность ±0,04 °C

NETD характеризует тепловую чувствительность: способность различать небольшие различия сигнала на фоне шума в заданных условиях. 40 мК = 0,040 К температурной разницы, то есть 0,040 °C. Чем меньше NETD при сопоставимых условиях, тем легче различать слабый тепловой контраст.

Абсолютная погрешность отвечает на другой вопрос: насколько показание температуры может отличаться от её значения в условиях спецификации. Камера с чувствительностью 40 мК может иметь паспортную погрешность ±2 °C или ±2%. Поэтому NETD нельзя подставлять вместо погрешности в протокол. Особенно опасно сделать это при оценке небольших различий между контактами.

У TiS55+/TiS75+ заявлены 40 мК, у Ti300+/Ti401 PRO — до 75 мК при температуре цели 30 °C. При этом Ti401 PRO лучше детализирует небольшую цель с расстояния. Эти характеристики не противоречат друг другу: пространственная детализация и тепловая чувствительность описывают разные свойства прибора.

Как понимать ±2 °C или ±2%

В спецификациях сравниваемых моделей встречается правило «большее из двух значений» при оговорённых условиях. Если для расчётного примера используется ±2 °C или ±2% показания, то при 60 °C процентная часть равна 1,2 °C, и берут ±2 °C. При 200 °C она равна 4 °C, и берут ±4 °C. Это арифметические примеры применения паспортной формулы.

Они не включают ошибку коэффициента излучения, отражения, недостаточный размер цели и расфокусировку. На блестящей шине суммарная неопределённость может определяться именно условиями съёмки. Две температуры, отличающиеся на 0,1 °C на экране, не становятся автоматически доказанным различием с такой точностью.

Диапазон измерений и частота кадров

Для большого числа обследований низковольтных щитов не требуется верхний предел 1000 °C. Сначала выясните максимальную ожидаемую температуру и другие задачи маршрута. Если нужно исследовать уже развившийся сильный перегрев, предел 150 °C может ограничить численную оценку. Это повод выбрать больший диапазон, но не причина продолжать опасную эксплуатацию оборудования ради снимка.

Частота 9 Гц соответствует приблизительно одному обновлению каждые 0,111 с; 27 Гц — каждые 0,037 с; 60 Гц — каждые 0,0167 с. Для стабильного нагрева соединений более высокая частота прежде всего делает наведение и наблюдение плавнее. Она не определяет абсолютную точность и не превращает обычную камеру в систему регистрации любого кратковременного события. Нужны также подходящие режимы сохранения, синхронизация и временная характеристика всего прибора.

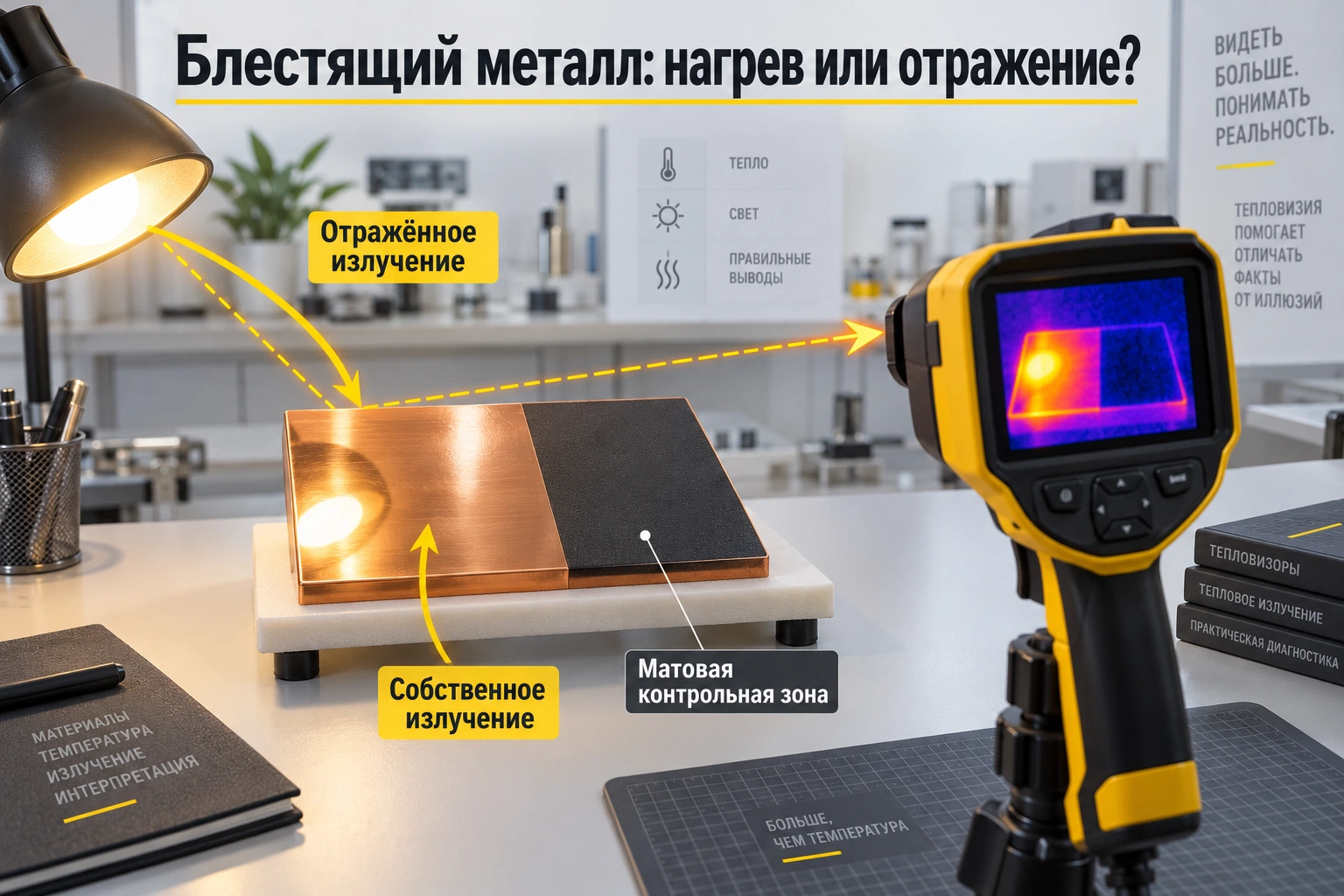

Коэффициент излучения: почему блестящая медь обманывает тепловизор

Тепловизор получает не только собственное излучение поверхности, но и отражённое излучение окружения. Коэффициент излучения ε описывает способность поверхности излучать относительно чёрного тела. Он зависит от материала, состояния поверхности, температуры и спектрального диапазона. Табличное значение — отправная точка, которую нельзя без проверки переносить на любую шину из того же металла.

Почему значение 0,95 подходит не всем объектам

Матовая окраска, изоляция, окисленный металл и чистый полированный металл — разные поверхности. Если камера настроена на высокую эмиссивность, а цель сильно отражает окружение, показание может быть ближе к отражённой картине, чем к действительной температуре металла. «Красное пятно» от отражения горячего предмета легко принять за дефект.

Чтобы проверить подозрение на отражение, можно изменить ракурс из разрешённой безопасной позиции и сравнить снимки. Если пятно существенно меняет положение и форму относительно детали, это повод исследовать отражения. Такой приём помогает выявить проблему, но не заменяет настройку параметров и проверку измерения.

Как получить более надёжную температуру поверхности

В методике может использоваться заранее подготовленная контрольная зона с известной высокой эмиссивностью либо сопоставление с допустимым контактным измерением. Подготовка поверхности выполняется при безопасном состоянии оборудования, с учётом допустимости материала, температуры и изоляционных расстояний. Наклеивать ленту на доступную токоведущую часть работающего щита ради показания камеры нельзя.

Вместе с ε задают отражённую кажущуюся температуру. Она не всегда равна температуре воздуха: рядом могут находиться горячее оборудование, человек или холодная поверхность. При низкой эмиссивности влияние отражённого фона особенно заметно. Если эти условия неизвестны, разумнее документировать ограничение измерения, чем выдавать красивую цифру за точный результат.

Видит ли тепловизор через стекло, крышку и ИК-окно?

Обычное стекло и металлическая дверь не позволяют напрямую измерять внутренние соединения стандартной длинноволновой камерой. Прибор регистрирует поверхность преграды и её отражения. По нагреву внешней двери можно заметить проблему, но определить температуру скрытого контакта и исключить другие внутренние дефекты таким способом нельзя.

ИК-окно предназначено для передачи излучения в рабочем спектральном диапазоне. Для количественной оценки проверяют совместимость окна с камерой, коэффициент пропускания, ракурс и доступность нужной зоны. Поправку на пропускание задают способом, предусмотренным камерой или программой. Чистота, состояние и геометрия окна тоже влияют на результат. Через него нельзя увидеть деталь, которую перекрывает другой аппарат.

Выбор окна и его установка входят в проект обследования. Возможность снимать через закрытый шкаф может уменьшить необходимость открывать его при маршруте, но сама по себе не отменяет оценки риска и требований к работам на объекте.

Как проводить тепловизионное обследование электрооборудования

Хороший прибор не компенсирует неподходящий режим оборудования. Чтобы серия снимков была полезной, нужны известная нагрузка, идентификация объектов, воспроизводимый ракурс и согласованная процедура. Работу в электроустановке выполняет подготовленный персонал с необходимым допуском; порядок доступа и средства защиты определяются условиями объекта.

1. Подготовить маршрут и условия доступа

Составьте перечень шкафов, вводов, соединений, двигателей и других контрольных точек. Для каждого объекта отметьте идентификатор и разрешённую позицию съёмки. Заранее определите, видны ли внутренние детали через ИК-окно или потребуется отдельная процедура доступа. Наличие тепловизора не даёт права самостоятельно открывать работающий шкаф.

Проверьте заряд, память, состояние объектива, часы камеры и настройки сохранения. Ошибка времени мешает связать снимок с записью нагрузки. Если на маршруте используется несколько приборов, согласуйте часы и наименование объектов.

2. Зафиксировать нагрузку и дождаться устойчивого режима

Подозрительный контакт при малом токе может почти не отличаться от соседнего. В рекомендациях Fluke для электрических обследований фигурирует ориентир не менее 40% нагрузки при установившемся тепловом состоянии. Это практический ориентир для информативности обследования; условия конкретного объекта и применяемой методики нужно определять отдельно.

В журнале лучше записать измеренный ток, номинал аппарата и состояние потребителей, а не только слово «под нагрузкой». Например, 40 А через аппарат с номиналом 100 А и 40 А через аппарат с номиналом 50 А — разные режимы. Сравнение температур без этой информации может привести к неверному выводу.

Для участка с постоянным сопротивлением мощность выделения тепла описывается формулой P = I²R. При увеличении тока вдвое мощность возрастает в четыре раза. Но температура детали не обязана увеличиваться в четыре раза: меняются теплоотдача, сопротивление и условия охлаждения. Пересчитывать снятую температуру в температуру при полной нагрузке простой пропорцией нельзя.

3. Сделать обзорный и детальный снимки

Обзор помогает понять, где находится аномалия. Детальный снимок нужен для оценки поверхности достаточного размера. В обоих случаях проверяйте фокус именно по ИК-изображению: чёткая фотография видимого света может скрывать размытую термограмму.

Сохраните фотографию маркировки и положения детали. В одинаковых рядах автоматов легко перепутать аппарат между обнаружением и ремонтом. Подпись «горячая клемма в щите» не даёт ремонтной бригаде достаточной информации.

4. Настроить шкалу и параметры измерения

Автоматическая шкала удобна для поиска. При сравнении лучше контролировать уровень и диапазон вручную. Один и тот же узел может выглядеть ярко-красным на шкале 30–50 °C и почти незаметным на шкале 20–200 °C. Цвет отражает положение температуры внутри выбранной шкалы, а не универсальный класс опасности.

Укажите ε, отражённую температуру и, если применимо, пропускание ИК-окна. Не меняйте эти настройки только для получения ожидаемой цифры. Задокументируйте причины изменения параметров.

5. Сравнить сопоставимые элементы и сохранить исходник

Сопоставляйте одинаковые детали при близкой нагрузке, одинаковом материале поверхности и ракурсе. Зоны анализа должны относиться к одной и той же части соединения. Максимум в области может попасть на отражение или соседний элемент: маркер необходимо проверить визуально.

Сохраняйте радиометрический файл, а не только экспортированную картинку. Если размер цели недостаточен или режим нестабилен, отметьте это как ограничение. Отсутствие заметной аномалии на таком снимке не доказывает исправность соединения.

6. Проверить причину и организовать повторный контроль

Аномалию связывают с измерениями и осмотром по разрешённой процедуре. Возможные действия — проверка фактической нагрузки, соединения после безопасного отключения, состояния аппарата и системы охлаждения. Решение о сроках ремонта принимает ответственная сторона с учётом состояния оборудования и риска.

После устранения причины выполняют повторную съёмку при сопоставимом режиме. Остывший после отключения контакт не подтверждает эффективность ремонта: он просто перестал выделять тепло. Нужен контроль при рабочей нагрузке и достаточном времени её воздействия.

Как читать термограмму: локальный нагрев, перегрузка и ΔT

Отдельная высокая температура ещё не является диагнозом. Одинаковая картина может иметь несколько причин; для каждой нужно определить проверяемую гипотезу. Полезно разделять три вопроса: что именно нагрелось, с чем это сравнивается и какие условия способны объяснить отличие.

Наблюдение, возможная причина и следующая проверка

Что видно	Что можно заподозрить	Что проверить
Небольшая горячая зона у одного соединения	Повышенное переходное сопротивление либо отражение	Ракурс и поверхность, ток, состояние соединения по безопасной процедуре
Нагрет протяжённый участок проводника	Повышенная нагрузка, особенности сечения или охлаждения	Ток, условия прокладки, допустимость нагрузки и сравнимые участки
Одна фаза теплее двух других	Разная нагрузка, дефект контакта или несопоставимые поверхности	Фазные токи и одинаковые зоны соединений
Нагревается корпус рядом с токоведущими частями	Передача тепла или индукционный нагрев металлических элементов	Конструкцию, схему прокладки проводников и локализацию источника
Нагрета область подшипника двигателя	Проблема смазки, нагрузки, соосности либо самого подшипника	Историю режима, вибрацию, обслуживание и допустимые температуры узла
Один работающий элемент заметно холоднее аналогов	Отсутствие тока, другой режим или неисправность	Состояние цепи и фактическую нагрузку

Разница температур важнее цвета

ΔT — разность температур, но в отчёте нужно указать, между чем и чем она рассчитана. Например, контакт 68 °C и аналогичный контакт 45 °C дают ΔT = 23 °C. Если воздух имеет 25 °C, превышение над воздухом равно 43 °C. Это разные показатели, и применять к ним один порог без уточнения нельзя.

Числа в этом примере условные. Если у сравниваемых соединений различаются ток, покрытие или вентиляция, разница не доказывает одинаковую причину нагрева. Сначала проверяют сопоставимость, затем оценивают состояние по принятой методике и данным изготовителя оборудования.

Какая температура клеммы допустима?

Единого предела для всех клемм, автоматов, наконечников и двигателей нет. Он зависит от конструкции, изоляции, условий эксплуатации, места измерения и требований изготовителя. Температура внешней поверхности не всегда равна температуре внутреннего контакта. Универсальное правило «до 70 °C всё нормально» для любого щита может скрыть проблему.

Приоритет работ определяют с учётом допустимых значений для конкретного узла, изменения относительно базового состояния, скорости развития аномалии, нагрузки и критичности оборудования. Запах, повреждение, следы обугливания и другие признаки опасного состояния требуют действий по процедуре объекта независимо от того, насколько выразителен снимок.

Гармоники и индукционный нагрев

Тёплый нейтральный проводник или участок корпуса может стать поводом проверить качество электроэнергии и схему прокладки. Тепловизор не измеряет спектр тока. Заключение «это третья гармоника» по цвету изображения необоснованно; необходимы соответствующие измерения.

Для индукционного нагрева важны расположение проводников и металлических элементов. Прибор помогает локализовать нагретую зону, а причину устанавливают анализом конструкции и режима. Замена аппарата без этой проверки может оставить источник проблемы на месте.

Какой тепловизор Fluke выбрать для конкретной работы

1. Первые обследования небольших доступных щитов

Если задача — предварительный поиск заметного нагрева крупных элементов с небольшой разрешённой дистанции, начните оценку с TiS20+. Проверьте самый маленький контакт, который входит в маршрут: камера может быть достаточной для поиска зоны, но ограниченной для численной оценки этой детали. Если значительная часть работы состоит именно из небольших соединений, сравните результат с TiS55+.

2. Регулярный контроль небольших клемм и наконечников

Приоритет — IFOV, точный фокус и возможность сохранять исходники. TiS55+ и Ti300+ имеют близкий IFOV, но отличаются полем зрения и системой фокусировки. Для одного опытного оператора ручной фокус может быть удобным. На длинном маршруте с меняющейся дистанцией автофокус способен сократить число неудачных кадров. Решение лучше принять по пробной серии, а не по одному образцовому снимку.

3. Большие шкафы в тесном проходе

Нужен достаточный обзор без потери контролируемой детали. TiS75+ позволяет охватить больше пространства, чем TiS55+, при одинаковом IFOV. Это сокращает необходимость дробить крупный шкаф на множество обзорных кадров. Но если доступная дистанция и размер цели требуют ещё более мелкого пикселя, отдельно оцените Ti401 PRO.

4. Соединения с расстояния 3–5 м и более

Здесь выбор нужно начинать с расчёта. Ti401 PRO — логичный кандидат благодаря IFOV 0,93 мрад, однако даже его штатной оптики может не хватить для очень маленькой детали на 5 м. Для удалённых объектов исследуют совместимый телеобъектив, рабочую дистанцию его фокусировки и реальную цель. Модель и объектив выбирают как одну измерительную систему.

5. Электродвигатели, насосы и приводы

Помимо соединений нужно видеть корпус, подшипниковые узлы, вентиляцию и связанные элементы. Снимайте одни и те же точки в сопоставимом режиме. Для электромеханического маршрута выбор между TiS55+, TiS75+ и Ti300+ зависит от размеров объектов, охвата и удобства фокуса. Высокая температура корпуса сама по себе не определяет, виноваты ли подшипник, перегрузка или охлаждение.

В производственном кейсе Билл Фридман, руководитель электротехнических работ на предприятии Yuengling, описал свой подход так:

«Одна из вещей, которые я стараюсь делать регулярно, — тепловизионное обследование».

Регулярность полезна, когда есть база для сравнения: одинаковая точка, известный режим и сохранённые условия съёмки. Разовая картинка без нагрузки и идентификатора гораздо труднее превращается в решение об обслуживании.

6. Обход большой службы эксплуатации несколькими сотрудниками

Добавьте к требованиям общие правила именования, привязку снимков к объектам, заметки и обучение фокусировке. Ti300+ и Ti401 PRO стоит проверить на маршруте с изменением дистанции. Иногда надёжный процесс сохранения данных экономит больше времени, чем дополнительное разрешение. Сравнивайте полный цикл: съёмка, перенос, поиск файла и подготовка заявки на ремонт.

7. Карманный прибор для быстрых проверок

PTi120 в исполнении 400C имеет матрицу 120 × 90, IFOV 7,6 мрад, фиксированный фокус с минимальной дистанцией 22,8 см и диапазон −20…+400 °C. Карманный формат удобен для оперативной проверки доступного оборудования. Его компактность не отменяет ограничений детализации; для удалённой маленькой клеммы нужен другой расчёт. Существуют также исполнения с верхним пределом 150 °C.

8. Электролаборатория и обследования с формальными отчётами

Задайте измерительную задачу, рабочую дистанцию, требования к документам и исходным файлам. Ti401 PRO стоит рассмотреть для детальных обследований; Ti480 PRO — если дополнительно требуются MultiSharp, NETD до 50 мК при 30 °C и диапазон до 1000 °C. Эти возможности нужны не каждому маршруту. Если документы должны отвечать определённой закупке или методике, проверьте их применимость к точному исполнению и экземпляру до оплаты.

Радиометрия и отчёт: почему красивой картинки недостаточно

В радиометрическом файле сохраняются данные, необходимые для последующего температурного анализа изображения в поддерживаемой программе. Это позволяет заново поставить маркеры и области, проверить настройки и подготовить отчёт. JPEG удобен для просмотра и переписки, но обычный экспорт не заменяет исходный измерительный файл.

Что включить в отчёт тепловизионного обследования

• Объект, шкаф, цепь и точный идентификатор проверяемого соединения.
• Дата, время, оператор, модель камеры и используемый объектив.
• Обзорная фотография и термограмма с понятным расположением исследуемой зоны.
• Нагрузка: токи, режим потребителей и время работы в этом режиме.
• Рабочая дистанция, настройки ε и отражённой температуры; данные ИК-окна, если оно использовалось.
• Температура воздуха и значимые условия охлаждения, солнца, ветра или вентиляции.
• Температуры выбранных зон и явно указанная база для ΔT.
• Наблюдение, проверенная или предполагаемая причина, ограничения и дальнейшее действие.
• Результат повторного обследования после ремонта при сопоставимой нагрузке.

В формулировке вывода разделяйте наблюдение и гипотезу. «Клемма теплее аналогичной на 23 °C при близком токе» — наблюдение. «Возможное повышенное переходное сопротивление» — гипотеза. «После отключения обнаружено повреждение соединения» — результат отдельной проверки. Эти предложения не следует объединять в утверждение, будто камера измерила сопротивление.

Пример записи, которую сможет использовать ремонтная бригада

Условный пример структуры записи — не результат обследования реального объекта

Поле	Пример содержания
Идентификация	Щит ЩР-2, аппарат QF7, выходное соединение L2
Режим	Токи L1/L2/L3: 39/40/38 А; аппарат 100 А; установившийся режим
Съёмка	Ti401 PRO, штатный объектив, 1 м; прямой обзор, фокус проверен
Настройки поверхности	Контрольная зона ε = 0,95; отражённая температура 24 °C — значения установлены по методике примера
Наблюдение	L2: 68 °C; сопоставимая зона L1: 45 °C; ΔT = 23 °C; воздух 25 °C
Вывод и действие	Локальная тепловая аномалия; проверить соединение по процедуре объекта, затем выполнить контроль под сопоставимой нагрузкой

Значение ε = 0,95 в примере не является настройкой для любой клеммы. Аналогично отражённую температуру 24 °C нельзя переносить на следующий шкаф без проверки. Смысл записи — сделать условия понятными, а результат воспроизводимым.

Fluke Connect, SmartView и работа без облака

Выбирая ПО, проверяйте совместимость версии программы с камерой, форматом исходника и компьютером. Названия Fluke Connect и SmartView встречаются в документации разных поколений; набор функций не следует считать одинаковым для любого прибора и любой лицензии.

Перед закупкой откройте тестовый IS2-файл, выполните измерения областей, экспортируйте отчёт и проверьте, что исходник сохраняется отдельно. Если сеть предприятия запрещает облачные сервисы, протестируйте разрешённый локальный перенос и хранение. Заявленная беспроводная функция не гарантирует доступность сервиса в любой сети и регионе.

Как сравнивать обследования во времени

Базовая термограмма должна описывать состояние исправного оборудования в известном режиме. При повторной съёмке сопоставьте нагрузку, точку, ракурс, поверхность и условия охлаждения. Рост температуры при существенно выросшем токе нельзя автоматически считать деградацией контакта; снижение после включения вентиляции не обязательно означает устранение дефекта.

Периодичность маршрута выбирают по критичности, истории оборудования и принятой программе обслуживания. Универсальное «один раз в год достаточно» не учитывает быстро меняющийся режим, недавний ремонт и ранее выявленную аномалию.

Что проверить перед покупкой: оптика, комплект и документы

Объектив и геометрия доступа

Телеобъектив полезен для удалённой небольшой цели, широкий угол — для крупного объекта в тесном помещении. У одного и того же детектора другой объектив меняет поле зрения и IFOV. Проверьте совместимость по точной модели, а также ограничения фокусировки, необходимость калибровки системы и возможность работы через предусмотренное окно.

Нельзя считать, что любой объектив Fluke устанавливается на любую камеру Fluke. Если сменная оптика потребуется позднее, уточните её поддержку сейчас. Для неподдерживаемой камеры докупить объектив «на вырост» не получится.

Автономность и комплект поставки

В текущих спецификациях TiS20+ заявлено не менее 5 часов работы без Wi-Fi, TiS55+ — не менее 3,5 часа, Ti300+ и Ti401 PRO — ориентировочно 2–3 часа на аккумулятор. Фактическое время зависит от настроек и режима использования. Для длинного маршрута выясните, входит ли запасной аккумулятор и внешнее зарядное устройство в выбранный комплект.

Также проверьте карту памяти, кабель переноса, кейс, ремешок, разрешённый способ резервного копирования и доступность расходных частей. Список на странице другой региональной версии не доказывает состав поставляемого набора.

Защита корпуса и условия работы

IP54 описывает защиту от пыли и брызг в условиях стандарта; это не разрешение погружать камеру в воду. Испытание падением не отменяет осмотр и проверку после удара. Диапазон температуры измеряемого объекта не совпадает с диапазоном температуры окружающей среды: возможность измерять 650 °C не позволяет держать прибор в среде с такой температурой.

Обычная тепловизионная камера также не становится взрывозащищённой из-за прочного корпуса. Для специальных зон нужно исполнение с требуемыми документами. Это отдельное условие применения, которое следует проверить до включения прибора на объекте.

Поверка и калибровка

Если закупка, программа измерений или договор предусматривают поверку, запросите соответствующие сведения для точного исполнения и серийного номера. Слова «с поверкой» в названии другой карточки не распространяются на весь ассортимент. Калибровка и поверка — разные процедуры; требуемый документ определяют по условиям применения и действующим требованиям.

Для количественных обследований отдельно проверьте, в каком диапазоне подтверждены характеристики и какие ограничения указаны в паспорте. При подготовке требований не включайте отрицательные температуры автоматически только потому, что они отображаются в общем диапазоне камеры.

Проверка старой модели или прибора с вторичного рынка

В поисковых запросах часто встречаются Ti32, Ti105, Ti200 и Ti300 без «+». Это не означает, что их характеристики и поддержка совпадают с современными вариантами. Уточните статус модели, состояние аккумулятора, доступность ПО, оптики и обслуживания. На старом приборе особенно полезно проверить работу фокуса, равномерность изображения и исходный файл на своём компьютере.

Разделяйте обозначения TiS20 и TiS20+, TiS55 и TiS55+, Ti300, Ti300+ и Ti300 PRO, Ti400 и Ti401 PRO. Полный артикул производителя надёжнее короткого названия из объявления. В сравнении выше не объединены характеристики этих поколений.

На чём можно сэкономить, а на чём не стоит

Можно отказаться от чрезмерного верхнего температурного предела, ненужного видео или функций обмена, которые сеть предприятия всё равно не поддерживает. Но экономия на детализации самой маленькой цели может сделать камеру непригодной для основного маршрута. Также трудно компенсировать отсутствие исходных данных, недостаточную фокусировку и невозможность сформировать требуемый отчёт.

Сравнивайте полную стоимость рабочего комплекта: камера, нужный объектив, аккумуляторы, обучение, документы и программа. Цена корпуса без необходимых принадлежностей не показывает бюджет готового решения.

Короткое техническое задание поставщику

Пример: «Нужен тепловизор для регулярного обследования низковольтных шкафов. Минимальная контролируемая поверхность — 10 мм; съёмка с разрешённой дистанции 3 м; требуется оценка температуры и радиометрический отчёт. Нужны штатная или совместимая оптика, проверка измерительного поля на образце, локальный перенос данных и документы по условиям закупки». К этому описанию стоит приложить фото геометрии доступа.

После такой постановки задачи можно перейти к каталогу тепловизоров Fluke и сравнить подходящие исполнения. Для подбора под ваш объект используйте помощь в выборе оборудования: укажите размер детали, расстояние, диапазон и требования к отчёту. Эти сведения полезнее просьбы назвать «самый лучший тепловизор».

Частые вопросы о выборе тепловизора Fluke

Какой тепловизор Fluke выбрать электрику для начала?

Для предварительного поиска заметных аномалий на доступных крупных элементах проверьте TiS20+. Если основные объекты — небольшие клеммы и наконечники, начните сравнение с TiS55+ и Ti300+. Выбор подтвердите снимком минимальной цели с рабочего расстояния.

Достаточно ли разрешения 120 × 90 для электрощита?

Для обзорного поиска в некоторых условиях достаточно. Для количественной оценки маленькой детали важнее размер её изображения. У TiS20+ на 1 м один пиксель соответствует примерно 7,6 мм: клемма шириной 10 мм займёт лишь около 1,3 пикселя по ширине.

Нужны ли обязательно 640 × 480?

Нет. Такое разрешение полезно для небольших целей с увеличенной дистанции и детальных обзорных кадров. При доступной крупной цели меньшая матрица может решать задачу. Сначала оцените IFOV, объектив и расстояние, затем число пикселей.

Чем TiS20+ MAX отличается от TiS20+?

В сравнении этих исполнений верхний температурный предел увеличен со 150 до 400 °C, а матрица 120 × 90 и IFOV 7,6 мрад одинаковы. MAX расширяет температурные задачи, но не улучшает детализацию небольшого контакта.

Почему у TiS55+ и TiS75+ одинаковый IFOV?

У TiS75+ больше пикселей и шире поле зрения. При одинаковой дистанции линейный размер пикселя на цели приблизительно одинаков, а охват кадра больше. Поэтому эти камеры нужно сравнивать по геометрии задачи, а не только по общему числу пикселей.

Что лучше для обхода: ручной фокус или автофокус?

Ручной фокус удобен для точной настройки подготовленным оператором. Автофокус полезен при частой смене дистанции и работе разных сотрудников. В обоих случаях необходимо проверить резкость нужной ИК-поверхности перед сохранением.

NETD 40 мК означает точность 0,04 °C?

Нет. Это характеристика тепловой чувствительности. Абсолютная погрешность задаётся отдельно и зависит также от выполнения условий измерения. NETD нельзя использовать как погрешность показания температуры.

Можно ли измерять блестящие медные шины?

Можно исследовать их тепловую картину, но количественная оценка требует контроля эмиссивности и отражений. Иногда нужна заранее подготовленная допустимая контрольная зона. Подготовку поверхности выполняют в безопасном состоянии оборудования.

Видит ли камера через закрытую металлическую дверь?

Нет. Она показывает поверхность двери. Для прямого контроля внутренних деталей необходим предусмотренный доступ или подходящее ИК-окно. Отсутствие нагрева внешней двери не исключает внутренний дефект.

Можно ли снимать через обычное стекло?

Обычное стекло не заменяет ИК-окно для стандартной длинноволновой камеры. Снимок стекла содержит информацию о его поверхности и отражениях; температуру скрытого контакта он напрямую не показывает.

Нужна ли нагрузка во время обследования?

Для обнаружения нагрева электрического соединения нужна информативная рабочая нагрузка. Fluke приводит ориентир от 40% при установившемся режиме. Фактический ток и условия необходимо записать; обследование под малой нагрузкой имеет ограниченную диагностическую ценность.

Какую температуру считать опасной?

Предел устанавливают для конкретного узла по его документации и принятой методике. Учитывают сравнимую нагрузку, материал, историю и критичность. Универсального безопасного предела для всех клемм и аппаратов нет.

Можно ли выявить гармоники тепловизором?

Нагрев может подсказать, где выполнить проверку. Частотный состав тока тепловизор не измеряет; для подтверждения гармоник требуется соответствующий электрический измеритель.

Нужны ли 60 Гц для обычного щита?

Для стабильной тепловой картины высокая частота прежде всего улучшает плавность наблюдения. Частота сама по себе не повышает абсолютную точность. Исполнение выбирают по характеру процесса и необходимым режимам записи.

Радиометрический файл обязателен?

Для последующего температурного анализа и обоснованного отчёта его стоит сохранять. Обычный JPEG удобен для просмотра, но не заменяет измерительный исходник. Проверьте чтение формата камерой и программой до покупки.

Подойдёт ли карманный PTi120 для регулярных обходов?

Он может быть удобен для оперативного поиска на доступных объектах. Если нужно оценивать температуру удалённых мелких соединений, проверяйте детализацию отдельно. Карманный формат и температурный предел не решают эту задачу автоматически.

Можно ли заменить ручной прибор камерой для смартфона?

Для части задач мобильный формат удобен. Для профессионального маршрута дополнительно проверьте совместимость телефона, приложение, автономность, хранение исходников, эргономику в средствах защиты и ограничения сети. Одинаковое число пикселей не означает одинаковый рабочий процесс.

Можно ли диагностировать короткое замыкание на плате камерой для щитов?

Для мелких электронных компонентов нужна подходящая минимальная дистанция и оптика, иногда макрообъектив. Способность обследовать крупный шкаф не доказывает возможность измерять SMD-компонент. Это отдельная задача выбора.

Есть ли универсальная модель для электрики и зданий?

Один прибор может решать обе задачи, если подходят поле зрения, чувствительность, фокусировка и сохранение данных. Но для зданий и небольших электрических контактов различаются геометрия и условия обследования. Проверьте обе задачи на демонстрации.

Нужно ли обучаться, если камера показывает температуру автоматически?

Да. Оператор должен понимать фокус, размер цели, эмиссивность, отражения, нагрузку и ограничения вывода. Автоматическое показание не подтверждает правильность этих условий и не отменяет подготовки к работе в электроустановке.

Как убедиться, что прибор решит задачу до покупки?

Проведите полный пробный цикл: снимите минимальную цель с рабочей дистанции, сохраните исходник, перенесите его в разрешённую программу и оформите отчёт. Оцените повторяемость нескольких кадров. Это позволит проверить одновременно измерение и удобство работы.
