Как найти скрытую проводку и обрыв кабеля: когда нужен кабелеискатель Fluke 2042?
Кабель пропал за отделкой, автомат подписан неверно, розетка перестала работать, а трассу тёплого пола нельзя увидеть без вскрытия. Во всех этих случаях сначала нужно понять, где проходит нужный провод и на каком участке возник дефект. Для такой задачи используют кабелеискатель с передатчиком и приёмником, а не только индикатор электрического поля.
Короткий ответ. Для поиска известного кабеля и его обрыва нужен управляемый сигнал, который можно отличить от соседних линий. Fluke 2042 состоит из передатчика и приёмника и помогает трассировать кабели, искать прерывания и короткие замыкания. Результат зависит от схемы подключения, обратного пути сигнала, экрана, глубины и чувствительности. Заявленная глубина не гарантирует обнаружение любого кабеля на таком расстоянии.
Чем кабелеискатель отличается от детектора проводки?
Бесконтактный индикатор реагирует на электрическое поле переменного напряжения. Он удобен для предварительного обнаружения активности, но не всегда отделяет нужную цепь от соседней. Обесточенный кабель, линия в экране или провод за металлической поверхностью могут не дать ожидаемой реакции.

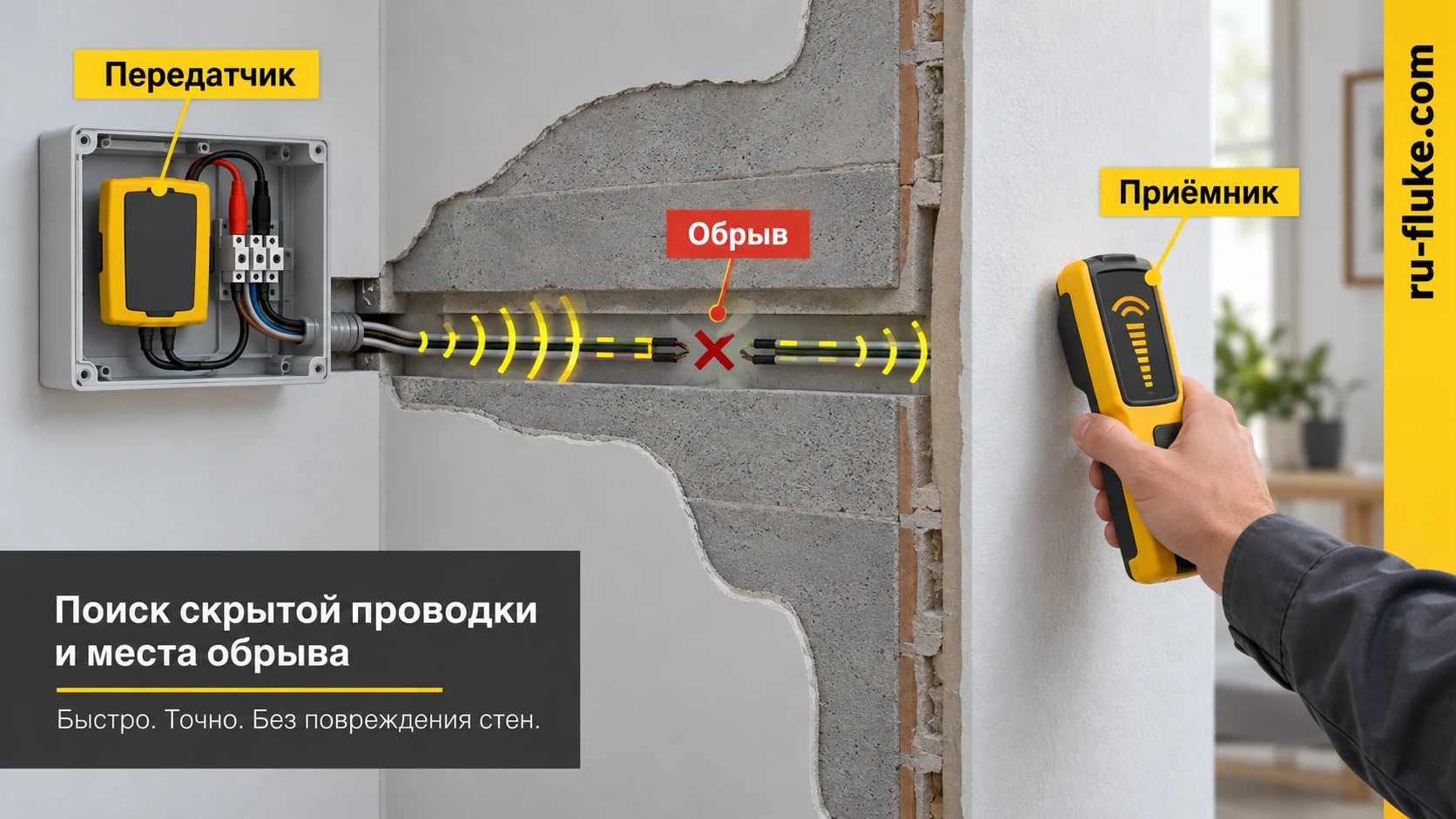

Активный кабелеискатель вводит в выбранную линию собственный сигнал. Передатчик Fluke 2042 использует частоту 125 кГц и кодирование; приёмник распознаёт соответствующий сигнал. Это позволяет искать не просто «какой-то провод», а трассу подключённого объекта. При работе с несколькими передатчиками разные коды помогают различать линии.
Прибор не заменяет измеритель сопротивления изоляции, тестер отсутствия напряжения или сертификационный тестер витой пары. Он решает задачу локализации. Найденная трасса ещё не означает, что провод имеет нужное сечение, исправную изоляцию и пригоден для эксплуатации.
Какие задачи решает Fluke 2042?
| Задача | Что требуется от поиска | Что может ограничить результат |
|---|---|---|
| Трасса кабеля в стене | Подключиться к известной линии и проследить устойчивый сигнал | Арматура, металлическая облицовка, глубина, соседние линии |
| Обрыв жилы | Отделить нужный провод, выбрать схему для прерывания сигнала | Параллельные ответвления, ёмкостная связь, доступ только с одной стороны |
| Короткое замыкание | Выбрать предусмотренный режим и подтвердить дефект отдельным измерением | Сигнал может уходить по соединённым проводам и другим путям |
| Поиск нужного автомата | Распознать введённый сигнал на соответствующей линии | Наводки на соседние автоматы, плотный монтаж |
| Электрический тёплый пол | Локализовать участок кабеля до вскрытия покрытия | Экран, конструкция нагревателя, глубина и несколько дефектов |
| Подземный кабель | Получить контур трассы с устойчивым сигналом | Грунт, глубина, обратный путь, пересечения коммуникаций |
Для кабельной трассы Fluke 2042 имеет диапазон глубины обнаружения до 2,5 м при подходящих условиях. Режим обнаружения сетевого напряжения имеет другой предел — до 0,4 м. Эти два числа относятся к разным режимам. Обещание «увидеть любую проводку через 2,5 метра бетона» из них не следует.
Почему схема подключения важнее чувствительности?
Сигнал должен иметь определённый путь. Если прямой и обратный провод проходят рядом, их поля частично компенсируются. Если обратный путь уходит по общему заземлению, металлическим конструкциям или соседнему кабелю, приёмник может реагировать на несколько объектов. Максимальная чувствительность не исправляет неудачную схему.
Для разных задач применяют однополюсное или двухполюсное подключение, предусмотренное для конкретного режима. Их выбирают по состоянию цепи и доступным точкам. Самостоятельно придумывать связь с случайной трубой или соединять неподготовленные проводники ради усиления сигнала нельзя: это создаёт риск и ухудшает достоверность локализации.
Перед началом работы уточняют, обесточена ли линия, куда подключены её жилы, есть ли экран и ответвления. Если схема неизвестна, сначала восстанавливают её. Прибор поддерживает задачи на действующих и обесточенных линиях, но это не делает допустимым любое подключение к любой сети. Для входов Fluke 2042 применяется категория CAT III 300 В; отображение более высокого напряжения в функции индикации не повышает категорию безопасности.
Как найти скрытую проводку без лишних вскрытий?
Начните с известной точки: коробки, розетки или вывода кабеля. Соберите сведения о предполагаемом маршруте, типе стены и соседних коммуникациях. На доступном участке убедитесь, что приёмник распознаёт сигнал нужного передатчика. Это даёт контрольный образец реакции в реальных условиях.
Первый проход делают для поиска общей зоны. Затем снижают чувствительность и повторяют проход поперёк предполагаемой трассы. Узкий устойчивый максимум полезнее широкого сигнала на всей поверхности. Отметки проверяют несколькими проходами, сохраняя положение приёмника и условия работы.
Если сигнал появляется на металлической стойке, соседней трубе или целой сетке арматуры, это повод пересмотреть путь сигнала. Реакция на проводящую конструкцию не доказывает, что кабель проходит прямо под приёмником. Для решения о сверлении дополнительно учитывают вероятность других коммуникаций и ограничения метода. Один проход кабелеискателем не превращает участок стены в гарантированно свободный.
Как найти обрыв кабеля в стене?
Сначала дефект подтверждают электрическим измерением на подготовленной линии. Неисправная розетка может быть следствием плохого контакта, отключённого автомата или обрыва в коробке. Если сразу искать «дырку в стене», можно потратить время на исправный участок.
Для трассировки обрыва важно отделить проверяемую жилу от параллельных цепей. Сигнал прослеживают от известного конца и отмечают, где его характер резко изменился. Если доступен второй конец, поиск повторяют навстречу. Совпадение двух независимо найденных зон повышает уверенность, особенно на длинном маршруте.
Резкое ослабление сигнала не всегда означает физический обрыв именно под этой точкой. Причиной может быть изменение глубины, переход в металлическую трубу, экран, другая геометрия обратного пути. Поэтому найденную зону сопоставляют с планом прокладки и, при возможности, с поиском с другой стороны. В отчёте полезно указать область вероятного дефекта, а не обещать сантиметровую точность без проверки.
Как искать короткое замыкание и дефект тёплого пола?
Поиск замыкания отличается от поиска обрыва. Сначала определяют, между какими проводниками существует нежелательная связь. Далее используют подходящую схему ввода сигнала и последовательно локализуют его путь. Подключённые параллельные участки и соединённые экраны могут расширять зону реакции.
Для тёплого пола нужно знать конструкцию нагревательного кабеля: одно- или двухжильный, экранированный, соединительные муфты, холодные выводы. До вскрытия покрытия измеряют целостность и изоляцию, сравнивают результаты с данными конкретного комплекта. Повреждение изоляции и разрыв жилы требуют разных диагностических действий.
Кабелеискатель помогает сузить место ремонта, но не гарантирует нахождение каждого дефекта под любой плиткой и стяжкой. Если сигнал не позволяет получить устойчивую зону, используют другой метод локализации, подходящий к типу кабеля. Сразу повышать напряжение или применять непредусмотренный источник к нагревателю нельзя.
Как найти автомат, питающий нужную розетку?
В плотном щите сигнал может обнаруживаться на нескольких соседних аппаратах. Общий поиск отделяет группу кандидатов, затем ручная чувствительность помогает сузить выбор. Сильнейшая реакция сама по себе ещё не окончательное подтверждение: поля соседних линий и конструкция щита влияют на картину.
После локализации цепь идентифицируют предусмотренной рабочей процедурой. Если требуется отключение, его согласуют с эксплуатацией и учитывают критические потребители. Отметку на щите обновляют только после проверки соответствия. Кабелеискатель особенно полезен при восстановлении маркировки, но не заменяет проверку отсутствия напряжения перед вмешательством.
Какие настройки помогают в сложных условиях?
- Уровень передатчика. Увеличение сигнала помогает обнаружению, но может усилить паразитную реакцию на соседние пути.
- Ручная чувствительность. После общего поиска снижайте её, чтобы выделить локальную зону и сравнить кандидатов.
- Код сигнала. Проверяйте, что приёмник реагирует на нужный передатчик, особенно при параллельной работе нескольких специалистов.
- Повторный маршрут. Проход в другом направлении помогает отличить стабильную трассу от случайного максимума.
- Контрольный участок. Периодически возвращайтесь к доступному фрагменту кабеля, чтобы проверить работоспособность комплекта и изменение условий.
Записывайте выбранную схему и настройки. Если после перерыва другой специалист продолжает поиск с максимальной чувствительностью и иным обратным подключением, результаты двух проходов могут не совпасть. Это не обязательно неисправность прибора.
Что купить: полный комплект 2042 или передатчик 2042T?

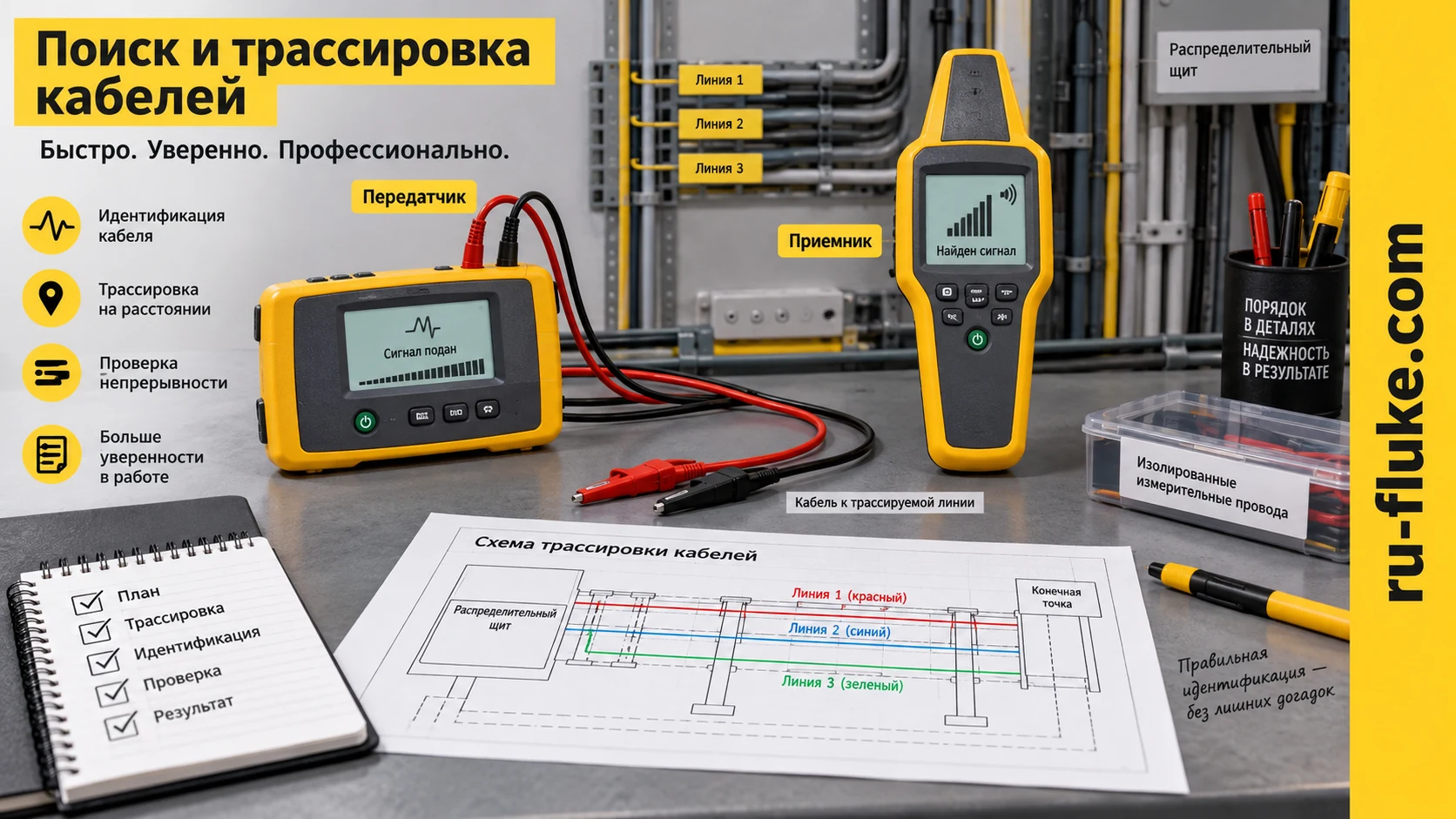

Fluke 2042 — комплект с передатчиком и приёмником. Fluke 2042T — отдельный передатчик. Он нужен для расширения системы или замены соответствующего компонента; самостоятельно без подходящего приёмника он не становится комплектом для трассировки.
Перед заказом перечислите задачи, состояние кабелей, напряжение и категорию места подключения, предполагаемую глубину, длину трасс, экраны и доступ к концам. Уточните состав проводов, зажимов, футляра и питания. Если несколько линий нужно трассировать параллельно, обсудите количество передатчиков и организацию кодов.
Примеры заявок, которые помогают выбрать комплект
Ремонт офиса. Нужна трассировка обесточенных линий в перегородках и идентификация автоматов. Важны доступные точки подключения, материал перегородок и категория щита. Достаточно одного комплекта, если работы идут последовательно; дополнительный передатчик полезен при одновременной маркировке нескольких линий.
Поиск дефекта нагревательного кабеля. Укажите тип, экран, длину и известные измерения сопротивления. В комплект выбора входит не только трассировщик: требуется инструмент, который подтверждает исходный дефект и результат ремонта. Выбирайте схему диагностики до вскрытия покрытия.
Подземная линия. Нужны сведения о предполагаемой глубине, соседних коммуникациях, возможности подключения и протяжённости. Если задача выходит за условия применения 2042, подбор другого класса оборудования рациональнее, чем надежда на максимальную чувствительность.
Как построить поиск по гипотезам, а не по одному максимуму сигнала?
До включения передатчика сформулируйте, какой результат нужен: маршрут кабеля, нужная ветвь, принадлежность автомата или область повреждения. Это разные задания. Для маршрута важно последовательное продолжение трассы; для повреждения — независимое подтверждение изменения; для автомата — соответствие конкретной цепи. Одинаковая реакция приёмника не закрывает все три задачи.
Если неисправна розетка, полезны как минимум четыре исходные гипотезы: питание отключено в другой точке, нарушен контакт в доступной коробке, оборвана жила скрытого участка или неисправен подключённый потребитель. Кабелеискатель нужен для части этого дерева. Проверка доступных соединений и подтверждение электрического дефекта часто позволяют избежать трассировки исправной линии.
Отделите сведения, которые известны, от предположений. Известным может быть доступный конец, код передатчика и подтверждённая реакция на открытом участке. Предположением — прямой маршрут под штукатуркой или скрытая коробка на повороте. На плане отмечайте их разными пояснениями. Тогда следующая бригада не примет предполагаемую линию за вскрытый и проверенный кабель.
Что даёт контрольный участок?
На доступном известном фрагменте проверяют, что комплект распознаёт свой сигнал, и наблюдают реакцию при разных положениях приёмника. Это исходный образец для конкретной линии. Он помогает заметить изменившийся уровень передачи, случайную смену кода и разряд питания. Проверка только на другом коротком проводе подтверждает часть работоспособности, но не описывает путь сигнала в обследуемой установке.
Контрольный участок должен оставаться доступным для повторного сравнения. Если после длинного обхода реакция в сложной зоне изменилась, возвращение к нему помогает отделить изменение условий поиска от неисправности оборудования. Без такого возврата легко принять исчезновение сигнала за обрыв, хотя изменилась настройка или подключение передатчика.
Почему прямой и обратный пути определяют селективность?
Активный сигнал создаёт электромагнитное поле вокруг своего пути. Если прямой и обратный токи идут близко рядом, их поля способны частично компенсироваться. Если возврат распределён по нескольким связанным проводящим частям, зона обнаружения расширяется. Поэтому схема подключения — часть измерительной задачи, а не техническая мелочь перед работой.
Однополюсный и двухполюсный подходы у 2042 имеют разные области применения. Выбор делают по состоянию цепи и конкретному примеру допустимого подключения. Универсальное требование «подключить вторую клемму к любой земле» неверно. Нужны известный путь, допустимость воздействия и подготовка установки; случайная строительная конструкция может перенести сигнал туда, где искомого кабеля нет.
Кодирование помогает узнать источник сигнала, но не создаёт электромагнитную изоляцию между проводниками. Соседний кабель может нести наведённую часть того же кодированного сигнала. Наличие правильного кода означает «принимается сигнал этого передатчика», а не автоматически «под приёмником лежит только подключённая жила».
Можно ли по уровню сигнала вычислить глубину?
Без подходящего метода и известных условий — нет. Уровень меняется не только от расстояния: влияют ток сигнала, геометрия возврата, экран, металл вокруг, положение приёмника и усиление. Два участка с одинаковой глубиной способны дать разную реакцию. Сравнивать их как измеренные сантиметры нельзя.
Если требуется именно расстояние до неоднородности по длине кабеля, это отдельный запрос к методу диагностики. Пространственная трассировка и рефлектометрическая оценка расстояния решают разные задачи. В заявке не следует объединять их фразой «найти кабель»: иначе поставка может закрыть маршрут, но не дать ожидаемое число метров до дефекта.
Как уточнить зону и не приписать прибору сантиметровую точность?
Первый широкий проход нужен для обнаружения области. После него выполняют уточнение: сохраняют положение приёмника, делают поперечные проходы, сравнивают соседние направления и уменьшают чувствительность в пределах полезного сигнала. Задача — получить повторяемое положение зоны, а не самое громкое звуковое сопровождение.
Учебный пример: при одном проходе максимум отмечен на расстоянии 0,92 м от угла стены, при обратном — на 0,98 м, а при повторе с меньшей чувствительностью — на 0,95 м. Разброс отметок 6 см описывает повторяемость этой серии. Он не является паспортной точностью прибора и не учитывает неизвестное смещение относительно реального кабеля. Поэтому в плане полезно сохранить область, условия и опорный размер.
Если широкий сигнал занимает коридор 40 см, а два кабеля по предполагаемому плану разделены на 15 см, такого наблюдения недостаточно для выбора одного из них. Нужна дополнительная селективность: проверка схемы, доступной точки, допустимого ввода сигнала или другого метода. Усреднение нескольких широких максимумов не добавляет отсутствующую информацию.
| Картина при поиске | Рабочая гипотеза | Следующее подтверждение |
|---|---|---|
| Устойчивая узкая зона на нескольких проходах | Возможный маршрут нужного сигнала | Продолжение от контрольной точки и проверка доступного конца |
| Сигнал одинаково широк по всей стене | Общий проводящий путь, большое усиление или сложная геометрия | Пересмотр схемы и уточнение на известном участке |
| Два направления после одной точки | Ответвление или связь с соседней линией | Проверка схемы и доступных окончаний |
| Ослабление у металлического канала | Экранирование или изменение поля | Поиск с другой доступной стороны, оценка конструкции |
| Одна зона изменения при вводе с обоих концов | Участок вероятного дефекта | Сопоставление с отдельным подтверждением неисправности |
| Реакция на соседнем автомате | Паразитная связь или ошибочная идентификация | Штатное подтверждение соответствия цепи |
Как проверять обрыв с двух сторон?
На подготовленной линии сначала подтверждают, что исследуемый проводник действительно имеет обрыв. Затем прослеживают сигнал от первого доступного конца и сохраняют область изменения. Если доступен второй конец, выполняют независимый поиск по допустимой схеме навстречу первому. Ценность второго подхода в независимом основании, а не просто в количестве повторов одной настройки.
Допустим, два поиска выделили области по разные стороны дверного проёма. Это может объясняться глубиной, металлической конструкцией или ответвлением. Результат не следует объединять в «среднюю точку обрыва». Нужно разобраться, почему картины не согласуются. Если оба подхода стабильно выделяют один участок и электрический дефект подтверждён, область ремонта становится обоснованнее.
Несколько повреждений усложняют картину. Первый дефект может ограничить распространение сигнала так, что следующий участок не будет исследован этим проходом. После ремонта и восстановления целостности нужен контроль всей требуемой части линии. Найденный первый дефект не доказывает, что остальные отсутствуют.
Что меняется на тёплом полу?
У нагревательного кабеля важны конструкция, экран, муфты, холодные выводы и схема укладки. Сначала сравнивают доступные электрические измерения с данными конкретного изделия и выясняют тип неисправности. Обрыв нагревательной цепи и ухудшение изоляции не обязаны локализоваться одинаковым способом.
В отчёт включают размеры помещения, опорные стены, известные муфты и доступные выводы. Отметка «около середины плитки» теряет смысл после снятия покрытия. Привязка к устойчивым размерам позволяет найти ту же область при ремонте. Кабелеискатель выбирают вместе с методом подтверждения исходного дефекта и проверки после вмешательства.
Как выглядит законченный результат поиска?
Завершённая локализация — это карта с подтверждёнными точками, областью неопределённости и основанием вывода. В ней должны быть понятны исходная задача, ввод сигнала, состояние цепи, код, настройки и направление проходов. Если участок не исследован из-за экрана или отсутствия доступа, его так и отмечают.
| Поле отчёта | Пример содержания | Чего избегать |
|---|---|---|
| Идентификация | Линия, доступные окончания, код передатчика | «Какой-то кабель в стене» |
| Маршрут | Привязка к углам, проёмам и устойчивым размерам | Фото без масштаба и опорных точек |
| Зона дефекта | Границы области и согласованность независимых проходов | Точность до сантиметра без основания |
| Ограничения | Металл, экран, ответвления, недоступная часть | Догадка, записанная как установленный факт |
| Электрическое подтверждение | Какой дефект установлен отдельной проверкой | Вывод об исправности изоляции по наличию сигнала |
Перед вскрытием отдельно учитывают другие коммуникации и возможность безопасной работы. Трассировка одного кабеля не обследует автоматически трубы, соседние линии и строительные элементы. Если для конкретного участка требуется другой метод, это часть результата, а не повод скрыть ограничение прибора.
Как оценить Fluke 2042 до покупки?
Для демонстрации выберите задачу, похожую на будущую работу: тип стены, кабель, экран, доступ к окончаниям и плотность соседних линий. Проверка только на открытом метровом проводе показывает, что сигнал принимается, но не подтверждает нужную локализацию в железобетоне или металлическом канале.
Сверьте полный комплект с заявкой. Отдельный 2042T добавляет передатчик, однако ему нужен совместимый приёмник. Если бригады работают параллельно, нужны организация кодов и понятные идентификаторы линий. Дополнительный передатчик полезен, когда решает эту конкретную задачу, а не просто увеличивает число устройств в кейсе.
В заявке на кабелеискатель Fluke укажите, требуется ли только трасса или ещё локализация дефекта, активные или отключённые цепи, категорию подключения, предполагаемую глубину и доступные точки. Отдельно перечислите измерения исправности. Такой запрос позволяет заранее увидеть, какие задачи закрывает комплект и где нужен иной метод.
Практический разбор: как найти обрыв кабеля, если рядом проходят другие линии?
Рассмотрим условный объект: кабель между двумя доступными коробками, часть трассы скрыта в стене, рядом несколько параллельных линий. На выходе нет питания, а план прокладки неполный. Эти условия не доказывают обрыв: возможны аппарат защиты, контакт, неверная идентификация и другой источник. До трассировки проверяют электрическую гипотезу подходящими средствами.
Цель поиска формулируют конкретно: определить маршрут нужного кабеля и локализовать подозрительную область. Обнаружить любой провод в стене проще, чем подтвердить принадлежность конкретному концу. Покупка приёмника без передатчика или неподходящей принадлежности может оставить вторую задачу нерешённой.
Подготовьте точки подключения и состояние объекта по процедуре применяемого прибора. Возможности подключения к линии под напряжением и к отключённой линии различаются. Нельзя выбирать схему по удобству, если она выходит за условия передатчика. Сохраняйте, какие проводники и обратный путь участвуют в поиске.
Этап 1. Найти контрольный участок, где принадлежность кабеля известна
Начните у доступного конца. Сопоставьте кодированный сигнал, направление и реакцию при перемещении приёмника на заведомо известном участке. Это помогает понять, как выглядит искомый сигнал именно на этом объекте. Проверка на столе подтверждает работу комплекта, но не описывает поведение в армированной стене.
Запишите положение и ориентиры. Если рядом несколько кабелей, оценивайте сигнал не только в максимальной точке. Сделайте разрешённые проходы поперёк предполагаемой трассы и отметьте область реакции. Устойчивость при повторении помогает отличить маршрут от случайной локальной особенности, но не гарантирует точное положение жилы.
Меняйте чувствительность осмысленно. Слишком высокая настройка может объединять соседние участки в широкую область. Слишком низкая — скрывать слабый нужный сигнал. Контрольная точка помогает сравнить реакции, однако одна и та же численная настройка не обеспечивает одинаковую глубину обнаружения на разных конструкциях.
Этап 2. Проследить маршрут, сохраняя границы уверенности
Двигайтесь от известной области к неизвестной, а не начинайте с максимума в середине помещения. В условной карте точки A, B и C могут подтверждать один маршрут, а участок D оставаться неоднозначным из-за металлического профиля. Отметьте D как непроверенную область, а не рисуйте непрерывную уверенную линию автоматически.
В кабельном пучке сигнал способен переходить на соседние проводники через связь. Правильный код источника помогает идентификации передатчика, но не отменяет физическую связь между кабелями. Поэтому код на экране не всегда доказывает, что приёмник находится прямо над нужной оболочкой.
Если маршрут разветвляется, сопоставьте его со схемой и доступными коробками. Возможен реальный ответвлённый участок, общий обратный путь или наведённый сигнал. Не выбирайте ветвь только по большей амплитуде. Дополнительное подтверждение может потребовать доступной контрольной точки или другой разрешённой конфигурации поиска.
Этап 3. Подтвердить подозрительную область с другого конца
Поиск с противоположного доступного конца помогает проверить гипотезу. Предположим, сигнал от A устойчиво прослеживается до области около 6,2 м по выбранному маршруту, а от B — до области около 6,5 м в той же координатной системе. Это задаёт зону для дальнейшего исследования, а не точку с гарантированной ошибкой ±15 см.
Укажите, как перенесены координаты. Расстояние по кабелю может включать запас и вертикальный участок, а расстояние от угла комнаты — нет. Если у двух проходов разные начала отсчёта, их числа нельзя просто усреднить. Сначала связывают оба результата с одними физическими ориентирами.
Если направления противоречат друг другу, исследуйте конфигурацию и связь с соседними линиями. Не вскрывайте первую удобную точку ради проверки случайного максимума. Повторный проход на контрольном участке и проверка принадлежности концов часто важнее увеличения мощности передатчика.
| Наблюдение в учебном поиске | Возможная причина | Следующий способ подтверждения |
|---|---|---|
| Сигнал широкий вдоль нескольких линий | Связь, пучок, высокая чувствительность | Контрольная точка и уточняющие проходы |
| Сигнал ослаб возле металла | Экранирование или изменение геометрии | Другой доступный ракурс и поиск с противоположного конца |
| Сигнал исчез в одной области | Обрыв либо изменение условий обнаружения | Проверка электрической гипотезы и повторная локализация |
| Код обнаружен на соседнем маршруте | Связь с другой линией | Проверить принадлежность и обратный путь |
| После ремонта питание не восстановилось | Неединственный дефект или неверная исходная гипотеза | Повторная электрическая проверка всей цепи |
Почему исчезновение сигнала не всегда означает обрыв именно в этой точке?
Приёмник реагирует на поле, которое зависит от всей схемы и конструкций. Глубина, поворот, металлическое препятствие, направление и обратный путь меняют наблюдаемую картину. Поэтому граница обнаружения должна быть связана с другими доказательствами, прежде чем её объявят местом повреждения.
В некоторых задачах используют дополнительный метод электрической локализации, если он подходит к кабелю и состоянию. Он даёт другую оценку, которую тоже надо переносить на маршрут. Кабелеискатель, рефлектометр и проверка целостности отвечают на разные вопросы; наличие одного из них в бригаде не создаёт функции остальных.
Для короткой квартирной линии доступны одни контрольные точки, для наружного длинного кабеля — другие. При покупке сформулируйте типы объектов и дефектов. Не обещайте одним ручным комплектом одинаковое подтверждение под штукатуркой, в металлической трубе и под грунтом без проверки применимости.
Как выбрать точку вскрытия, если локализация остаётся широкой?
Сопоставьте подтверждённую область с доступом и конструкцией. Если внутри зоны есть коробка или разъём, их допустимое обследование может быть первым действием. Если зона находится в монолитной стене, нужен иной способ уточнения и порядок работ. Выбор места определяется не только сигналом, но и последствиями вскрытия.
Запишите диапазон и уверенность. Формулировка «подозрительная область между такими ориентирами, требуется подтверждение» честнее точных миллиметров без метода. Для ремонтной бригады полезны фотографии отметок, схема и объяснение, какой сигнал наблюдался. Одно число «глубина» без подтверждённой функции прибора не должно появляться в заявке.
Уменьшение зоны на повторных проходах — результат локализации, но не характеристика точности модели. Разброс трёх близких отметок показывает повторяемость оператора в этих условиях. Если все проходы систематически смещены из-за металла, малый разброс не докажет правильность координаты.
Как закрыть работу после найденного дефекта?
После допустимого ремонта проверяют электрическую цепь и те параметры, которые требует программа. Устранение видимого повреждения не подтверждает автоматически отсутствие второго дефекта и пригодность изоляции. Восстановление питания тоже не заменяет предусмотренные проверки установки.
Обновите маршрут: исходная гипотеза, подтверждённое место, выполненное действие и конечные результаты. Если фактический кабель отклонялся от плана, сохраните новую схему. Она поможет следующему обслуживанию и уменьшит риск повреждения при строительных работах.
Для комплекта Fluke 2042 проверьте, что заказана требуемая система, а не только отдельный передатчик 2042T. Дополнительные принадлежности, идентификация источников и условия подключения выбирают по работам. Практический пилот должен показать всю цепочку: известный участок, неизвестная зона, подтверждение и пригодная карта результата.
При выборе оценивайте не только силу сигнала, но и возможность различать маршруты, работать с фактическими доступами и сохранять понятные отметки. Хороший комплект полезен тогда, когда его результат помогает принять обоснованное решение о ремонте и подготовить точную схему для объекта.
Частые вопросы о поиске проводки и обрыва
Можно ли найти обесточенную проводку?
Да, активный поиск использует сигнал передатчика и не требует, чтобы линия питалась от сети. Доступ к подходящей точке ввода сигнала и правильный обратный путь остаются необходимыми.
Работает ли Fluke 2042 через железобетон?
Возможность зависит от глубины, арматуры, геометрии трассы и схемы сигнала. Металл способен искажать картину. Тест на известном участке помогает оценить условия, но не гарантирует обнаружение всей скрытой линии.
Можно ли искать провод только приёмником?
Предварительное обнаружение сетевого напряжения и распознавание сигнала активного передатчика — разные задачи. Для селективной трассировки известной линии используют комплект.
Почему сигнал обнаруживается на двух кабелях?
Возможны электрическая связь, общий обратный путь или ёмкостное влияние. Проверяют схему, код и чувствительность, затем уточняют трассу повторными проходами.
Укажет ли прибор расстояние до обрыва как рефлектометр?
2042 локализует трассу по принимаемому сигналу. Его не следует представлять как рефлектометр с универсальным числом метров до дефекта. Для иной задачи выбирают соответствующий метод.
Можно ли после поиска сразу сверлить?
Решение принимают с учётом точности локализации и других скрытых коммуникаций. Прибор не подтверждает отсутствие любого объекта в стене. Участок подготавливают по рабочей процедуре.
Подойдёт ли он для проверки скорости Ethernet?
Нет. Для медной СКС, PoE и параметров передачи нужен другой класс приборов; его выбор разобран в статье о тестерах витой пары.
Какие сведения отправить для подбора?
Тип кабеля и дефекта, наличие экрана, доступ к концам, глубина, состояние питания, категория подключения и состав бригады. По этим данным можно выбрать кабелеискатель Fluke и принадлежности под конкретную работу.
