Основная информация о кабелеискателе

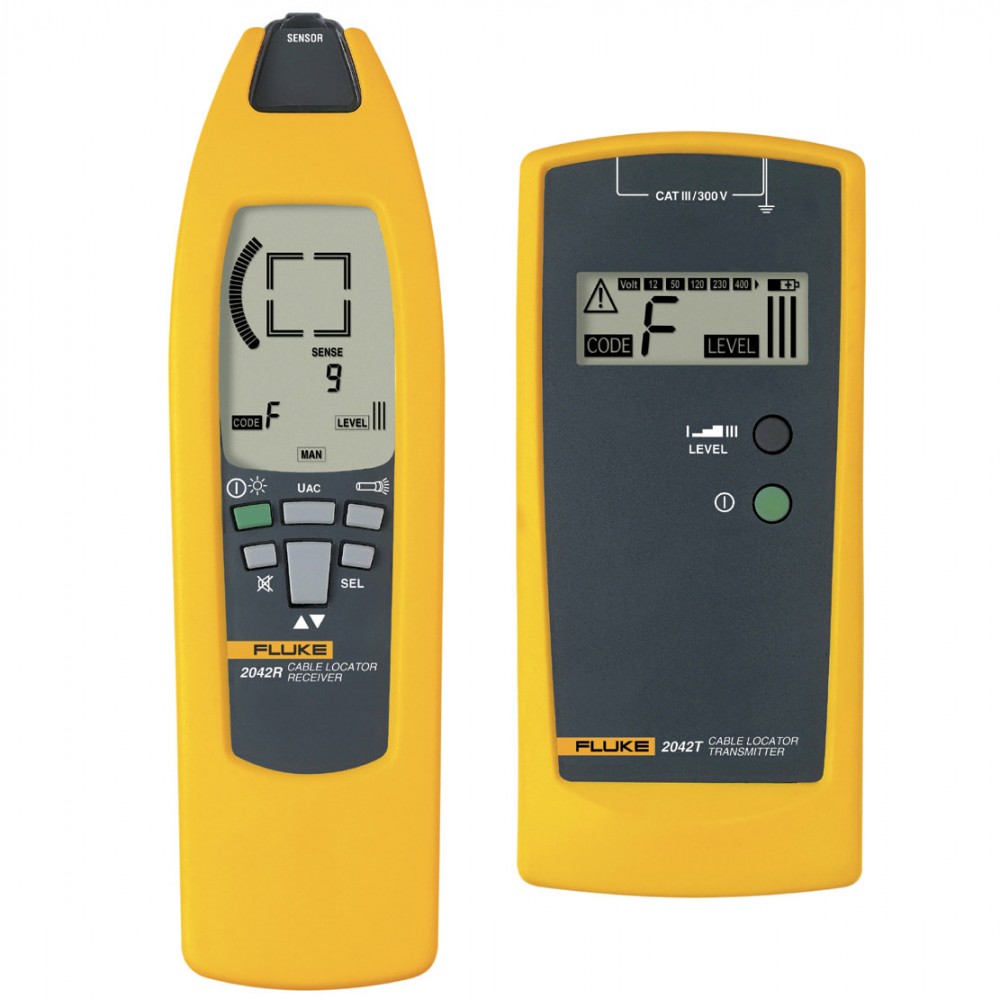

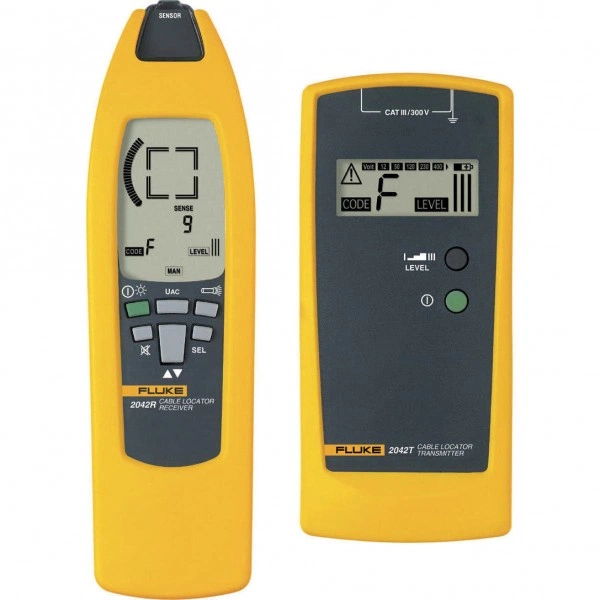

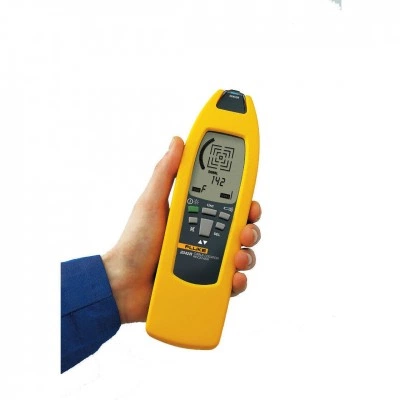

Кабелеискатель FLUKE 2042.
- Напряжение AC/DC
- 400 В
- Максимальное напряжение AC, В
- 400
- Частота
- 60 Гц
- Вес: Приемник
- 0,36 кг
Назначение и исполнение
Кабелеискатель FLUKE 2042. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности 2042
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Для всех областей применения (токонесущие и обесточенные кабели) без использования дополнительных измерительных приборов
- Надежный сигнал передатчика с цифровым кодированием гарантирует четкое распознавание сигналов

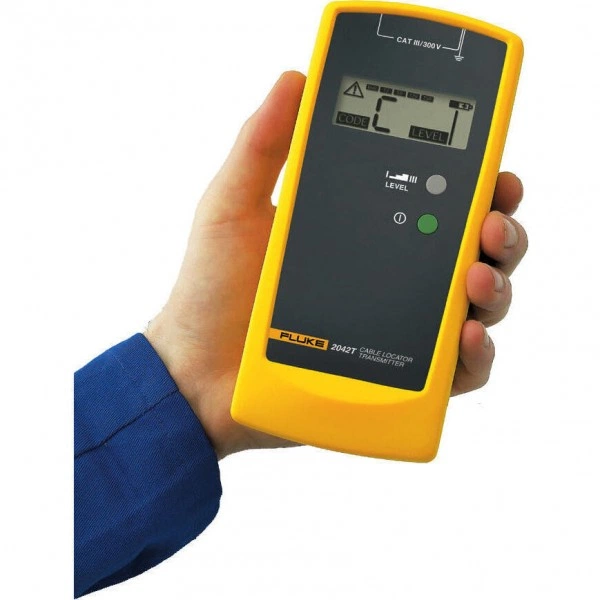

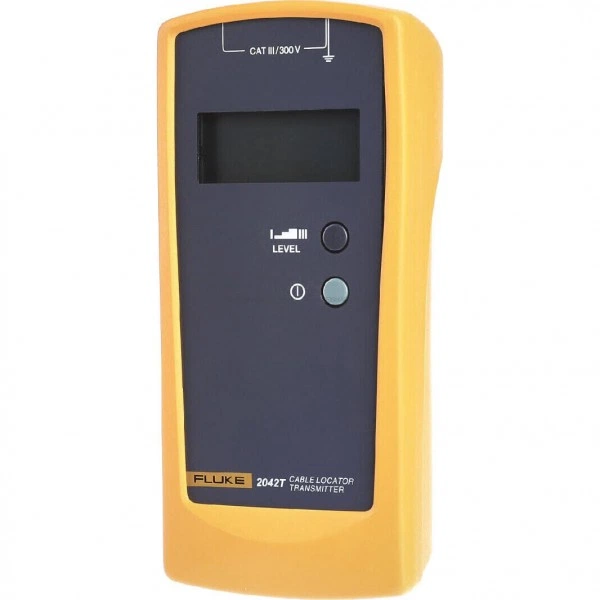

- Передатчик снабжен жидкокристаллическим дисплеем, показывающим уровень передачи, код передаваемого сигнала и внешнее напряжение

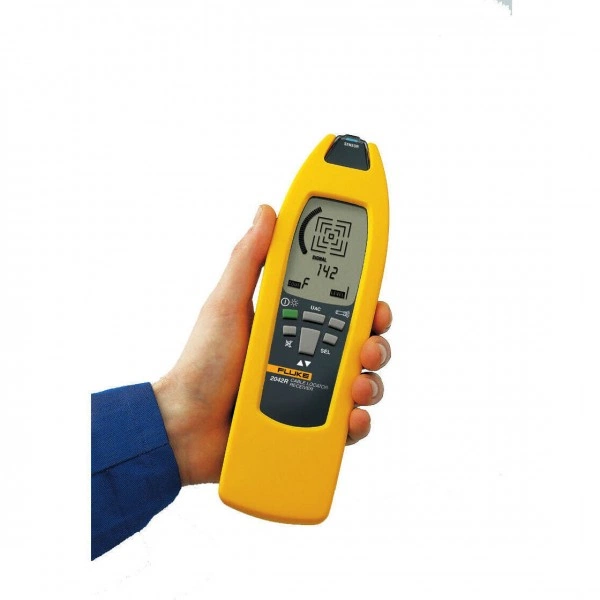

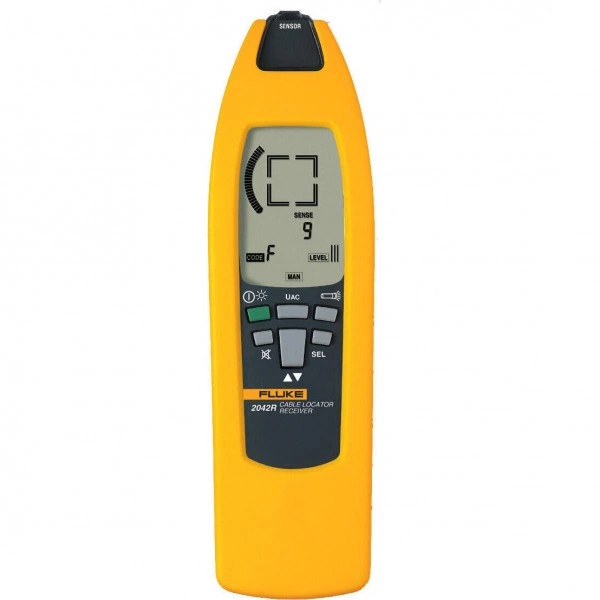

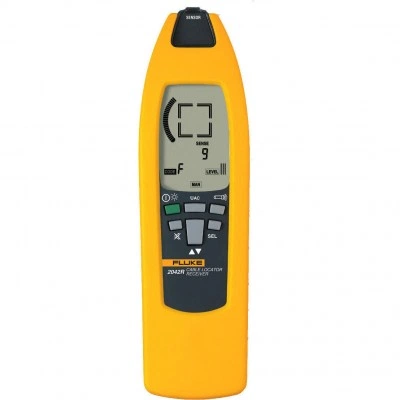

- Приемник снабжен жидкокристаллическим дисплеем с подсветкой, показывающим уровень принимаемого сигнала, код принимаемого сигнала и действующее напряжение
- Автоматическая или ручная подстройка чувствительности приемника
- Акустическое переключение принимаемого сигнала
- Автоматическое отключение питания
- Дополнительная подсветка для работы в темноте
- Имеются дополнительные передатчики в качестве расширения или для распознавания нескольких сигналов
- Прибор Fluke 2042 представляет собой профессиональный универсальный кабелеискатель.
- Универсальная система определения расположения проводов Прибор Fluke 2042 представляет собой профессиональный универсальный кабелеискатель.
- Эту проблему можно решить, используя кабелеискатель Fluke 2042, который позволяет определять местоположение кабелей, металлических трубопроводов и т.п.

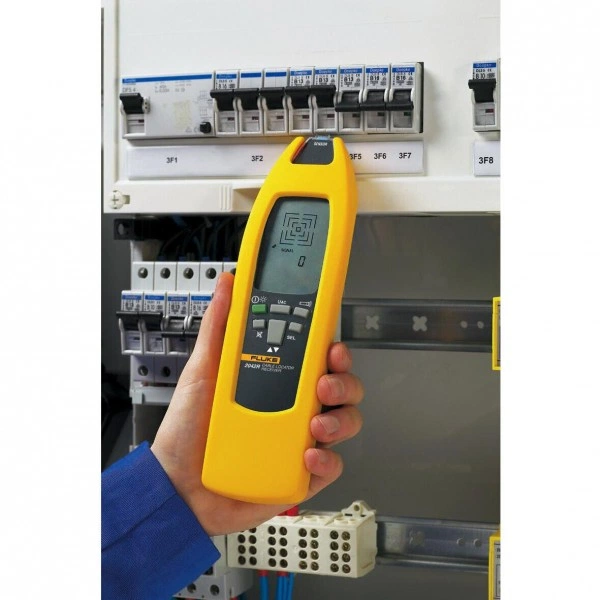

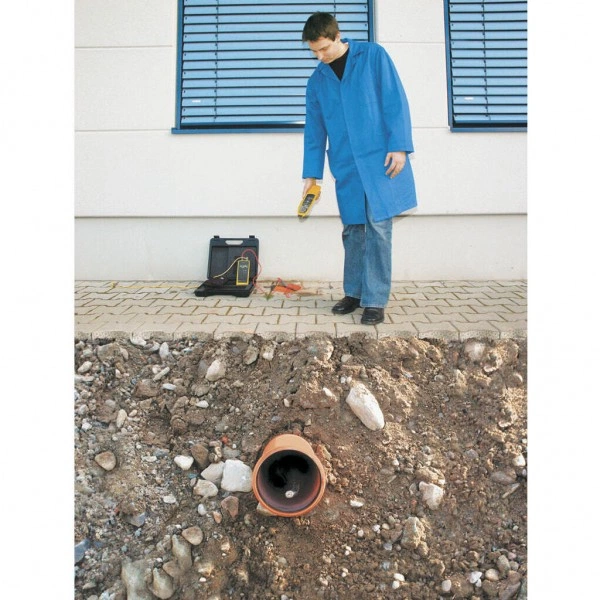

- Подключив генератор кабелеискателя через любую открытую точку доступа к кабельной линии (распределительный щиток, коммутационные элементы, предохранительные устройства, выводы оконечных потребителей), с помощью приемника можно отслеживать положение контролируемой линии на удалении до 2,5 м.
- С помощью Fluke 2042 можно определять не только расположение и глубину залегания кабеля, но и наличие (и величину) сетевого напряжения в нем (на расстоянии до 40 см)
- Все входы прибора Fluke 2042 имеют защиту согласно EN61010-1 категория III 300В.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 400 |
| Частота | 60 Гц |
| Вес: Приемник | 0,36 кг |
| Вес: Передатчик | 0,45 кг |
| Батареи: Приемник | 1 батарея 9В |
| Выходной сигнал: Передатчик | 125 кГц |
| Диапазон частот: Передатчик | 0..60 Гц |
| Батареи: Передатчик | 6 элементов по 1,5В |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Комплектация и совместимость

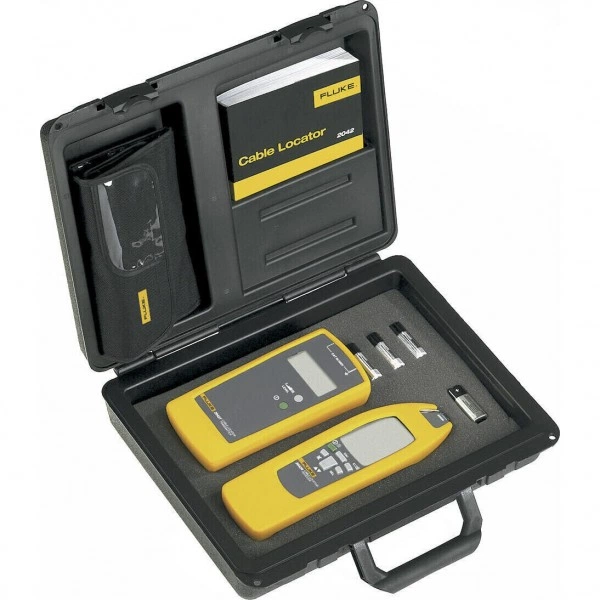

Комплект поставки
- Кабелеискатель Fluke 20421 шт.
- Аккумулятор 9V, IEC 6LR611 шт.
- 6 Батареи 1.5 V, IEC LR61 шт.
- 4 Тестовые провода1 шт.
- 2 Набор тестовых щупов1 шт.
- Руководство пользователя1 шт.
- Удобный футляр1 шт.
