Эндоскоп FLUKE FTK1375

Назначение и исполнение

Эндоскоп FLUKE FTK1375. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.

Функциональные возможности FTK1375

Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.

• Система освещения PortBright™ для осмотра портов в темноте и на анелях с высокой плотностью.
• Автофокусировка позволяет получить стабильное изображение в течение нескольких секунд
• Большой дисплей для осмотра торцевых поверхностей одномодового и многомодового оптоволокна
• В комплект включены наконечники UPC — 4 шт. (LC, SC, 1,25 мм и 2,50 мм). Предлагаются наконечники APC
• Автоцентровка для точного обследования пучка волокон
• PortBright™ — встроенный фонарик освещает темные области и панели c высокой плотностью оптоволокна
• Видеомикроскоп для инспектирования оптоволокна с автофокусировкой для обеспечения стабильного изображений всего за нескольких секунд
• В комплект включены наконечники UPC — 4 шт. (LC, SC, 1,25 мм и 2,50 мм). Доступны наконечники APC и наконечники стоечного типа.

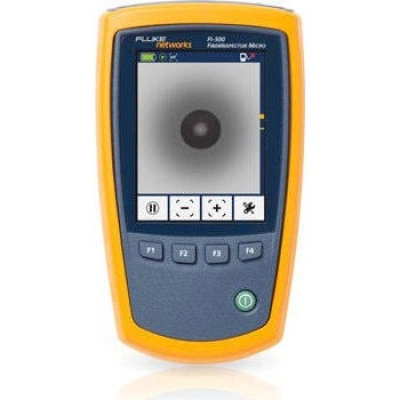

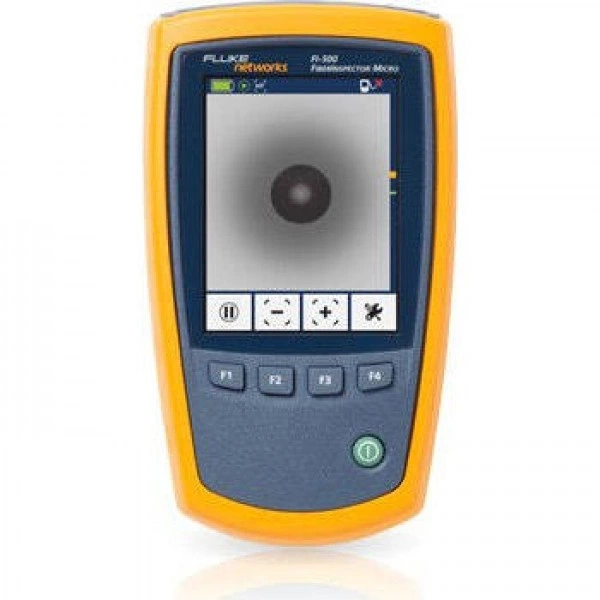

• Видеомикроскоп FI-500 FiberInspector™ Micro устраняет сложности, связанные с осмотром торцевых поверхностей оптоволокна, особенно при слабом освещении и в случае высокой плотности кабелей.
• Просто подключите кабель в FI-500 и нажмите кнопку AF.
• Устройство FI-500 разработано для упрощения процедуры осмотра.
• Автофокусировка позволяет получить четкое изображение торцевой поверхности в течение нескольких секунд, а кнопка паузы фиксирует изображение на дисплее размером 320 x 240 для проведения более детального осмотра.

• FI-500 FiberInspector Micro заполняет пробел между ручными и полностью автоматическими эндоскопами.
• FI-500 отличается удобством в обращении и практичностю, как при ручном осмотре, а также предлагает дополнительные возможности, позволяющие уменьшить время устранения неисправностей и проведения осмотра.
• Полностью автоматические эндоскопы анализируют и оценивают чистоту волокон на концах разъемов, что необходимо во многих ситуациях, но для быстрого устранения базовых неисправностей такой анализ обычно не требуется.
• На оптоволоконных панелях обычно содержатся очень плотные скопления маленьких LC-разъемов оптоволокна.
• Датчик имеет ширину всего 23 мм (0,95 дюйма) и толщину 51 мм (2дюйма), что облегчает доступ к узким коммутационным панелям, не повреждая соседнее оптоволокно.
• FI-500 имеет функцию автофокусировки, которая активируется при нажатии на кнопку датчика или на дисплее устройства.
• Автофокусировка занимает всего 3–5 сек. и отлично работает на торцевых поверхностях UPC.
• Автофокусировка также работает на APC («угловой физический контакт»), однако если наконечник APC не совмещен с разъемом, может потребоваться повернуть разъем или датчик и повторить автофокусировку или ручную фокусировку.
• FI-500 ориентируется так, чтобы пучок волокон оказался в самом центре экрана, а затем запускает автофокусировку.
• Комплект для очистки и осмотра оптоволокна FI-525 включает FI-500, полный набор чистящих принадлежностей (чистящий куб, 10 чистящих карт, растворяющий каранданш, 2,5 мм тампоны для очистки портов и 1,25 мм тампоны для очистки портов), упакованных в мягкий кейс для транспортировки.
• Комплект Fiber Optic Cleaning Kit включает в себя: чистящий куб с салфетками, пять карт с герметически закрытыми чистящими зонами, растворяющий карандаш и тампоны диаметром 2,5 мм для очистки портов.
• Комплект Fiber Optic Cleaning Kit включает: чистящий куб с салфетками, десять карт с герметически закрытыми чистящими зонами, растворяющий карандаш, 2,5 мм тампоны для очистки портов и 1,25 мм тампоны для очистки портов, упакованные в жесткий кейс для транспортировки.

• Предлагаются наконечники (14 шт.) для почти любой конфигурации порта или разъема.
• В комплект включены наконечники UPC — 4 шт. (SC, LC, 1,25 мм и 2,50 мм).
• FI-500-TP-APC — это комплект из четырех APC («угловой физический контакт») наконечников в удобном кейсе — SC, LC, 1,25 мм и 2,50 мм.
• Имеется 46 мм удлинитель наконечника разъемов UPC LC стоечного типа.
• Комплекты для осмотра и чистки оптоволокна (FI-525)
• FI-500 FiberInspector Micro и принадлежности для влажной и сухой чистки — для устранения загрязнений во время осмотра оптоволокна с помощью FI-500.
• Полный комплект для проверки оптоволокна (FTK1475)
• Используйте этот набор для проверки оптических потерь и уровней мощности при 850, 1300, 1310 и 1550 нм для обследования торцов волокна, а также для определения неисправностей кабеля, повреждения разъемов и нарушений полярности.
• Комплект включает FI-500 FiberInspector Micro.

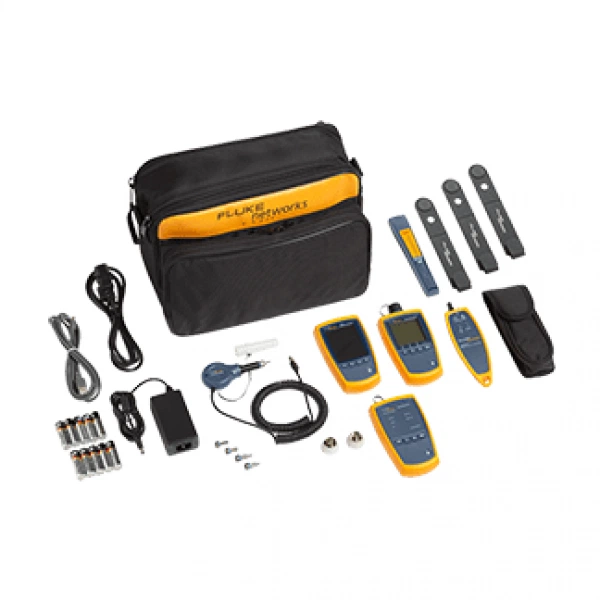

• Полнофункциональные комплекты для осмотра и проверки многомодового оптоволокна (FTK1375)
• Используйте эти наборы для проверки оптических потерь и уровней мощности при 850 и 1300 нм для обследования торцов волокна, а также для определения неисправностей кабеля, повреждения разъемов и нарушений полярности.

Основные характеристики

Условия измерений

• Параметр Значение Дисплей Увеличение 1-кратное, 2-кратное, 4-кратное Кадров в секунду ≥12 Тип батареи* Аккумулятор NiMH, 2 x 1,2 В, 2700 мА/ч Время работы батареи* 3 часов непрерывного использования датчика 6 часов обычного использования датчика Время зарядки 4 часов минимум Адаптер питания Вход: от 100 до 240 В (переменный ток)±10 %, 50/60 Гц Выход: 6 В (постоянный ток), 3 А максимум класс II Дисплей 3,2-дюймовый ЖК-экран, 320 x 240 Обновления программного обеспечения Обновления можно устанавливать с USB-накопителей Вход USB 2.0, тип A Размеры 140 мм x 80 мм x 39 мм Масса 275 г Детектор Увеличение 200-кратное.
• Функция масштабирования имеет настройки 1-кратного, 2-кратного и 4-кратного увеличения Тип камеры 5 Мегапиксельный 1/4-дюймовый CMOS-датчик Поле обзора 610 мкм x 460 мкм Разрешение 1 мкм Источник света Светодиод, более 100 000 ч. работы Освещение торцевой поверхности Коаксиальный синий светодиод Освещение портов Белые светодиоды — 2 шт.
• Мощность Обеспечивается через USB-интерфейс Выход Видеовыход через USB 2,0 интерфейс Размеры 117 x 51 x 23 мм (длина зависит от крышки адаптера) Масса 125 г (без наконечника адаптера) Общие технические характеристики Диапазон температур без использования адаптера питания Рабочая: от 0 °C до +50 °C Хранение: от -30 °C до +60 °C Диапазон температур при использовании адаптера питания Рабочая: от 0 °C до +40 °C Хранение: от -20 °C до +60 °C Диапазон влажности Рабочая: от 0 % до 95 % °C (от 0 °C до +50 °C) относительной влажности без конденсата Хранение: от 0 % до 95 % (от 35 °C до 45 °C) относительной влажности без конденсата Высота над уровнем моря Рабочая: 4 000 метров Хранение: 12 000 метров Вибрация 2 г, от 5 Гц до 500 Гц Ударная нагрузка Испытание методом падения с высоты 1 метра Безопасность IEC 61010-1 3-е издание IEC 62133
