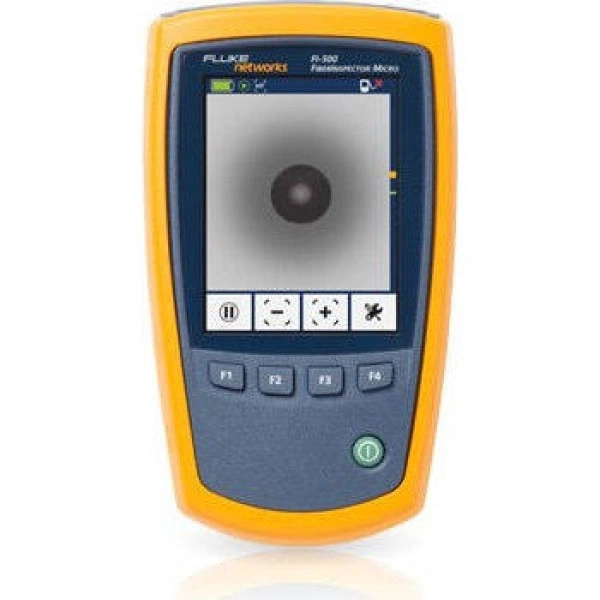

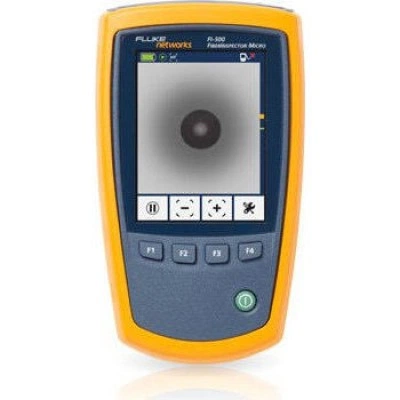

Эндоскоп FLUKE FI-525

Назначение и исполнение

Эндоскоп FLUKE FI-525. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.

Функциональные возможности FI-525

Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.

• Система освещения PortBright™ для осмотра портов в темноте и на анелях с высокой плотностью.
• Автофокусировка позволяет получить стабильное изображение в течение нескольких секунд
• Большой дисплей для осмотра торцевых поверхностей одномодового и многомодового оптоволокна
• В комплект включены наконечники UPC — 4 шт. (LC, SC, 1,25 мм и 2,50 мм). Предлагаются наконечники APC
• Автоцентровка для точного обследования пучка волокон
• PortBright™ — встроенный фонарик освещает темные области и панели c высокой плотностью оптоволокна
• Видеомикроскоп для инспектирования оптоволокна с автофокусировкой для обеспечения стабильного изображений всего за нескольких секунд
• В комплект включены наконечники UPC — 4 шт. (LC, SC, 1,25 мм и 2,50 мм). Доступны наконечники APC и наконечники стоечного типа.
• Видеомикроскоп FI-500 FiberInspector™ Micro устраняет сложности, связанные с осмотром торцевых поверхностей оптоволокна, особенно при слабом освещении и в случае высокой плотности кабелей.
• Просто подключите кабель в FI-500 и нажмите кнопку AF.
• Устройство FI-500 разработано для упрощения процедуры осмотра.
• Автофокусировка позволяет получить четкое изображение торцевой поверхности в течение нескольких секунд, а кнопка паузы фиксирует изображение на дисплее размером 320 x 240 для проведения более детального осмотра.

• FI-500 FiberInspector Micro заполняет пробел между ручными и полностью автоматическими эндоскопами.
• FI-500 отличается удобством в обращении и практичностю, как при ручном осмотре, а также предлагает дополнительные возможности, позволяющие уменьшить время устранения неисправностей и проведения осмотра.
• Полностью автоматические эндоскопы анализируют и оценивают чистоту волокон на концах разъемов, что необходимо во многих ситуациях, но для быстрого устранения базовых неисправностей такой анализ обычно не требуется.
• На оптоволоконных панелях обычно содержатся очень плотные скопления маленьких LC-разъемов оптоволокна.
• Датчик имеет ширину всего 23 мм (0,95 дюйма) и толщину 51 мм (2дюйма), что облегчает доступ к узким коммутационным панелям, не повреждая соседнее оптоволокно.
• FI-500 имеет функцию автофокусировки, которая активируется при нажатии на кнопку датчика или на дисплее устройства.
• Автофокусировка занимает всего 3–5 сек. и отлично работает на торцевых поверхностях UPC.
• Автофокусировка также работает на APC («угловой физический контакт»), однако если наконечник APC не совмещен с разъемом, может потребоваться повернуть разъем или датчик и повторить автофокусировку или ручную фокусировку.
• FI-500 ориентируется так, чтобы пучок волокон оказался в самом центре экрана, а затем запускает автофокусировку.

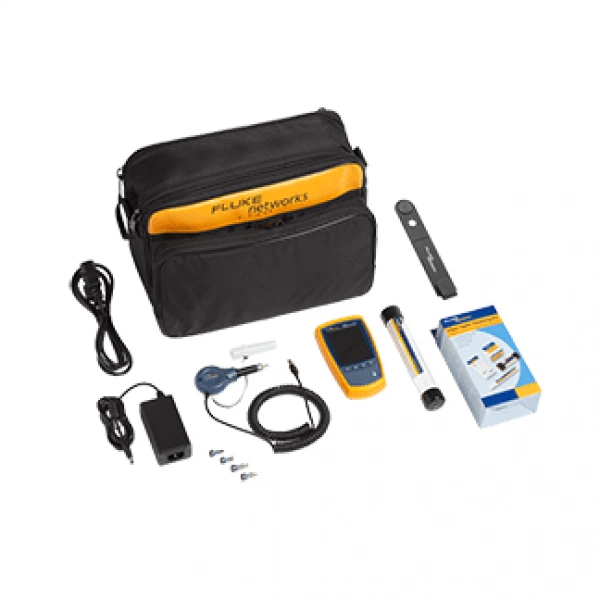

• Комплект для очистки и осмотра оптоволокна FI-525 включает FI-500, полный набор чистящих принадлежностей (чистящий куб, 10 чистящих карт, растворяющий каранданш, 2,5 мм тампоны для очистки портов и 1,25 мм тампоны для очистки портов), упакованных в мягкий кейс для транспортировки.
• Комплект Fiber Optic Cleaning Kit включает в себя: чистящий куб с салфетками, пять карт с герметически закрытыми чистящими зонами, растворяющий карандаш и тампоны диаметром 2,5 мм для очистки портов.
• Комплект Fiber Optic Cleaning Kit включает: чистящий куб с салфетками, десять карт с герметически закрытыми чистящими зонами, растворяющий карандаш, 2,5 мм тампоны для очистки портов и 1,25 мм тампоны для очистки портов, упакованные в жесткий кейс для транспортировки.

• Предлагаются наконечники (14 шт.) для почти любой конфигурации порта или разъема.
• В комплект включены наконечники UPC — 4 шт. (SC, LC, 1,25 мм и 2,50 мм).
• FI-500-TP-APC — это комплект из четырех APC («угловой физический контакт») наконечников в удобном кейсе — SC, LC, 1,25 мм и 2,50 мм.
• Имеется 46 мм удлинитель наконечника разъемов UPC LC стоечного типа.
• Комплекты для осмотра и чистки оптоволокна (FI-525)
• FI-500 FiberInspector Micro и принадлежности для влажной и сухой чистки — для устранения загрязнений во время осмотра оптоволокна с помощью FI-500.
• Полный комплект для проверки оптоволокна (FTK1475)
• Используйте этот набор для проверки оптических потерь и уровней мощности при 850, 1300, 1310 и 1550 нм для обследования торцов волокна, а также для определения неисправностей кабеля, повреждения разъемов и нарушений полярности.
• Комплект включает FI-500 FiberInspector Micro.
• Полнофункциональные комплекты для осмотра и проверки многомодового оптоволокна (FTK1375)
• Используйте эти наборы для проверки оптических потерь и уровней мощности при 850 и 1300 нм для обследования торцов волокна, а также для определения неисправностей кабеля, повреждения разъемов и нарушений полярности.

Основные характеристики

Условия измерений

• Параметр Значение Дисплей Увеличение 1-кратное, 2-кратное, 4-кратное Кадров в секунду ≥12 Тип батареи* Аккумулятор NiMH, 2 x 1,2 В, 2700 мА/ч Время работы батареи* 3 часов непрерывного использования датчика 6 часов обычного использования датчика Время зарядки 4 часов минимум Адаптер питания Вход: от 100 до 240 В (переменный ток)±10 %, 50/60 Гц Выход: 6 В (постоянный ток), 3 А максимум класс II Дисплей 3,2-дюймовый ЖК-экран, 320 x 240 Обновления программного обеспечения Обновления можно устанавливать с USB-накопителей Вход USB 2.0, тип A Размеры 140 мм x 80 мм x 39 мм Масса 275 г Детектор Увеличение 200-кратное.
• Функция масштабирования имеет настройки 1-кратного, 2-кратного и 4-кратного увеличения Тип камеры 5 Мегапиксельный 1/4-дюймовый CMOS-датчик Поле обзора 610 мкм x 460 мкм Разрешение 1 мкм Источник света Светодиод, более 100 000 ч. работы Освещение торцевой поверхности Коаксиальный синий светодиод Освещение портов Белые светодиоды — 2 шт.
• Мощность Обеспечивается через USB-интерфейс Выход Видеовыход через USB 2,0 интерфейс Размеры 117 x 51 x 23 мм (длина зависит от крышки адаптера) Масса 125 г (без наконечника адаптера) Общие технические характеристики Диапазон температур без использования адаптера питания Рабочая: от 0 °C до +50 °C Хранение: от -30 °C до +60 °C Диапазон температур при использовании адаптера питания Рабочая: от 0 °C до +40 °C Хранение: от -20 °C до +60 °C Диапазон влажности Рабочая: от 0 % до 95 % °C (от 0 °C до +50 °C) относительной влажности без конденсата Хранение: от 0 % до 95 % (от 35 °C до 45 °C) относительной влажности без конденсата Высота над уровнем моря Рабочая: 4 000 метров Хранение: 12 000 метров Вибрация 2 г, от 5 Гц до 500 Гц Ударная нагрузка Испытание методом падения с высоты 1 метра Безопасность IEC 61010-1 3-е издание IEC 62133
