Основная информация о камере
Камера. Проверка кабельной инфраструктуры.
- Разрешение
- 1 Мкм
- Поле обзора
- 610 мкм x 460 мкм
Назначение и исполнение
Камера FLUKE FI-3000TP-AMPO12F. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности FI-3000TP-AMPO12F
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Поддержка одного или двух рядов из 8, 12 или 16 UPC или APC, а также отдельных волокон* с помощью сменных наконечников
- Подсветка PortBright™ для темных и заполненных патч-панелей

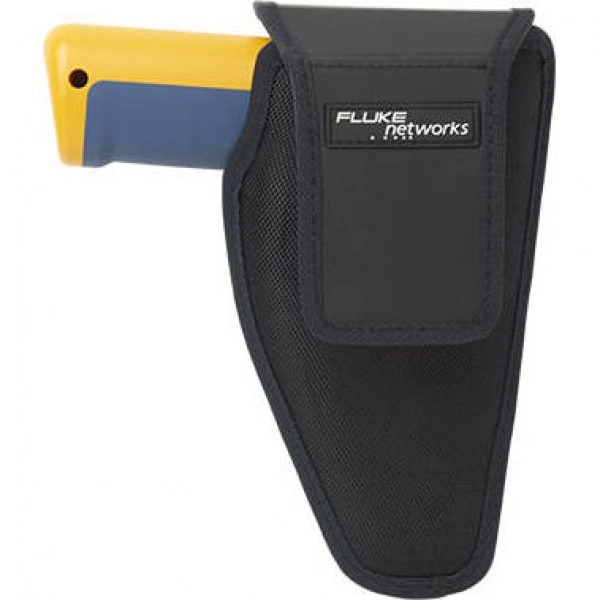

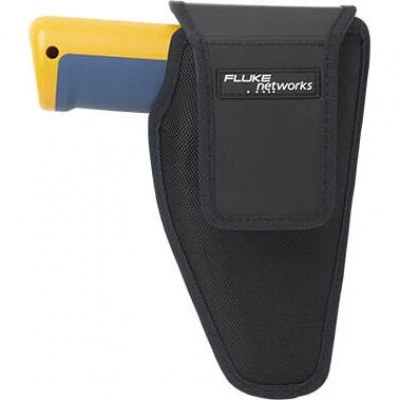

- Защитный чехол с ремешком

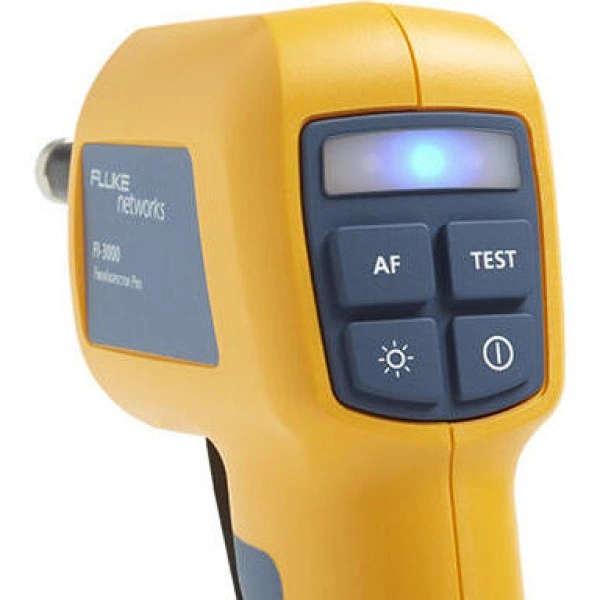

- Управление автофокусом
- Вкл./выкл. функции PortBright
- Светодиоды индикации результата типа «прошел/НЕ прошел» и подключения Wi-Fi
- Запускайте автоматические тесты, не прикасаясь к своему Versiv или смартфону
- Автоотключение для экономии заряда батареи

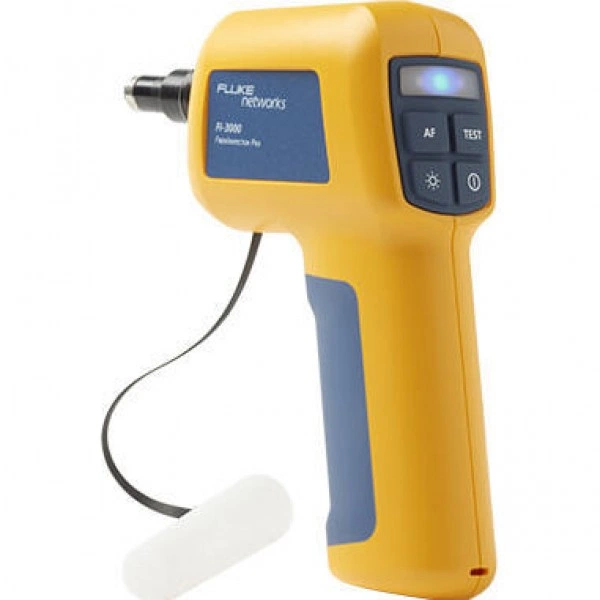

- Эргономичная конструкция, удобная для обследования кабелей и портов
- Прочная конструкция для постоянной «полевой» эксплуатации
- USB-порт для зарядки литий-ионной батареи и подключения к Versiv
- Полная картина поверхностей торцов волокон разъема с помощью функции Live View, начиная с масштаба разъема и заканчивая отдельным торцами
- Интеграция с Versiv/LinkWare для упрощения работы и документирования, либо для тестирования и обмена информацией с помощью мобильного телефона*
- Автоматические результаты типа «прошел/не прошел» за считанные секунды
- Получение изображений в режиме реального времени с помощью нескольких камер с автофокусом и автоцентрированием
- Прочная эргономичная конструкция с удобным чехлом
- Поддержка одного или двух рядов из 8,12 или 16 UPC или APC, а также отдельных волокон*.
- FI-3000 FiberInspector Pro имеет обширный набор возможностей, позволяющий и эффективно производить тестирование оптоволоконных MPO-разъемов.
- Конструкция с несколькими камерами позволяет мгновенно реализовать функцию Live View с поддержкой простого управления жестами на сенсорном экране, обеспечивающую просмотр в режиме реального времени как всего разъема, так и поверхностей торцов отдельных волокон.
- Храните результаты на своем телефоне и передавайте их при помощи СМС или электронной почты, либо используйте ведущее в отрасли ПО LinkWare для хранения всех отчетов по проектам, в том числе по медным кабелям, по потерям сигнала в оптоволокне, OTDR и изображений поверхностей торцов*.
- Компактная эргономичная конструкция с автофокусом делает ее удобной и быстрой в работе, даже при тестировании сотен кабелей или портов. *Поддержка обследования отдельных волокон и Versiv будут доступны со второй половины 2019.
- Именно поэтому крайне важно обследовать любые типы разъемов оптоволоконного кабеля, даже заводские». — Майк Хьюз, вице-президент по управлению продукцией US Conec, компании — мирового лидера в области разработки и поставки оптических соединений высокой плотности, изобретателя разъема MPO с высокими техническими характеристиками — MTP®.
- * Поддержка отдельных волокон будет доступна со второй половины 2019
- Добейтесь более эффективного обследования MPO-разъемов
- *Поддержка Versiv и обследования отдельных волокон будет доступна со второй половины 2019.
- Функции FiberInspector-3000 Pro
- Подключите разъем к FI-3000, нажмите кнопку автофокуса, и функция Live View незамедлительно покажет живое изображение торца оптоволокна, без задержки на настройку и обработку.
- С помощью простых жестов меняйте масштаб интересующего вас участка изображения, включите панораму всей поверхности разъема или просто нажмите на изображение конкретного волокна для более детального просмотра.
- Автоматическое тестирование типа «прошел/не прошел» разъемов MPO и поверхностей торцов за считанные секунды
- Ручное обследование MPO-разъемов может проходить медленно, кроме того, оно подвержено риску возникновения ошибок, вызванных человеческим фактором.
- При ручной проверке множества поверхностей торцов оптических волокон разъема допустить ошибку.
- Режим автоматического тестирования FiberInspector проверяет все поверхности торцов оптических волокон разъема, определяет степень их соответствия промышленному стандарту IEC 61300-3-35 и выдает итоговый результат «прошел» или «НЕ прошел» для каждого волокна менее чем за две секунды.
- Переключайтесь из обзорного режима (слева) на изображение (в центре), а затем с помощью жестов увеличьте изображение для просмотра каждого отдельного оптоволокна (справа) и включите панораму всего разъема.
- В случае неисправности поверхности торца FI-3000 показывает, какие из волокон неисправны, и подсвечивает соответствующие зоны: загрязнения, вмятины, сколы и царапины.
- Поняв причину неисправности, пользователь может определить необходимый тип очистки, либо вынести решение о непригодности разъема для ремонта.

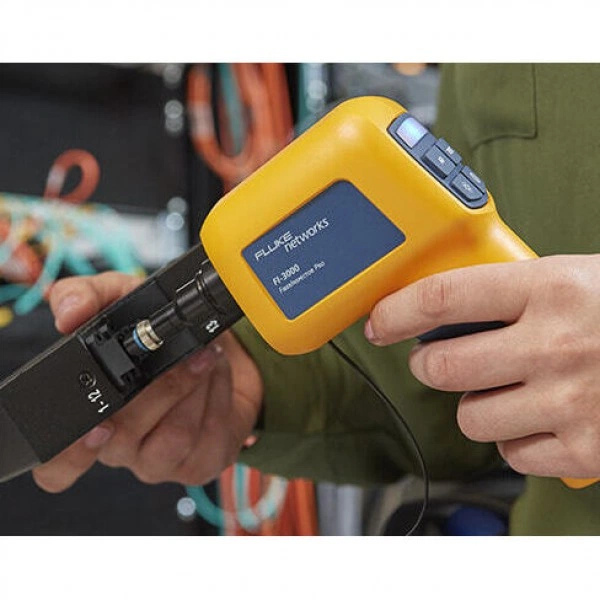

- Благодаря уникальной конструкции, FI-3000 позволяет обследовать как коннекторы, так и магистральные кабели.
- Компактная и легкая (326 г / 11,5 унций) конструкция позволяет пользоваться прибором весь день без признаков усталости.
- Все модели FI-3000 комплектуются чехлом с удобным доступом к камере, а также отделением для хранения наконечников и очистителя QuickClean™.

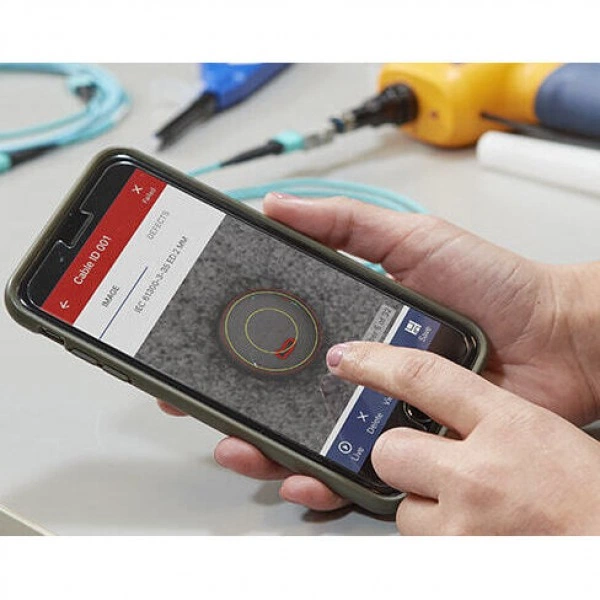

- При небольших работах или при быстром обследовании можно подключить FI-3000 через Wi-Fi к устройствам под управлением iOS или Android.
- Приложение FiberInspector (FI-IN) не только показывает простой результат типа «прошел/НЕ прошел», но и дает вам полный контроль над FI-3000: можно масштабировать изображения торцов каждого из оптических волокон, либо просматривать панораму всего торца с помощью функции Live View.
- Versiv и LinkWare также поддерживают встроенные отчеты, в том числе тестирование на соответствие Tier 1 (потери) и Tier 2 (OTDR). (Встроенные тесты с использованием Versiv и LinkWare будут доступны со второй половины 2019).
- Интеграция с Versiv и LinkWare™ для управления проектами и формирования отчетов*

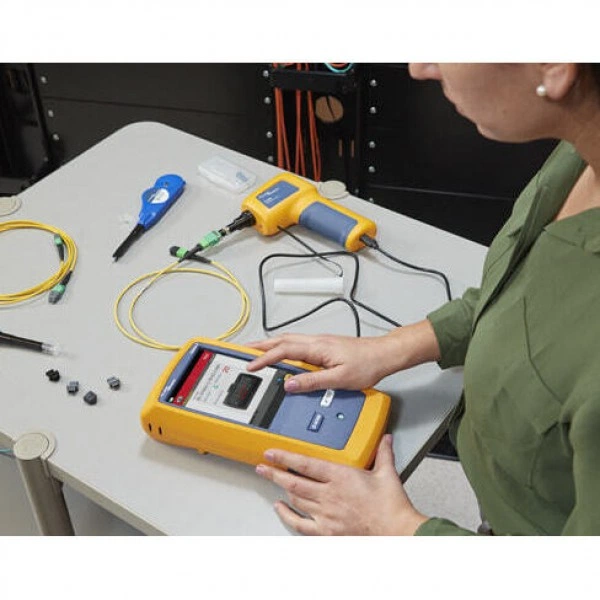

- Для тех, кто монтирует множество MPO-разъемов в рамках новой установки или модернизации, FI-3000 интегрируется с системой сертификации кабельных соединений Versiv, обеспечивая высокую скорость и безошибочность управления проектами и формирования отчетности.
- Техники могут пользоваться одной и той же платформой для тестирования на потери (Tier 1), OTDR (Tier 2) и проведения обследований, что ведет к сокращению затрат и вероятности возникновения ошибок.
- FI-3000 подключается к Versiv через USB-кабель.
- FI-3000 также работает с системой Fluke Networks LinkWare, которая фактически является отраслевым стандартом для документирования кабельных систем.
- LinkWare позволяет вам компоновать результаты тестов на соответствие Tier 1, Tier 2 и результаты обследований в одном отчете, обеспечивая полное документирование каждого соединения в системе.
- Облачная версия LinkWare Live упрощает отслеживание хода работ с вашего смартфона или ПК и позволяет делиться результатами с заказчиками.
- * Поддержка Versiv будет доступна со второй половины 2019.
- FI-3000 становится стандартом благодаря наконечникам для обследования поверхностей торцов 12/24 UPC и 12/24 APC.
- Наконечник для конфигураций 16/32 UPC доступен в качестве дополнительного оборудования.
- FI-3000 удовлетворяет ваши потребности в обследовании отдельных оптических волокон с помощью таких же функций автофокуса, автоцентрирования, автоматического контроля качества и Live View, как и для MPO*.
- С помощью дополнительных наконечников можно будет проверять LC, SC, 1,25 мм, 2,5 мм и E2000.
- *Поддержка отдельных волокон будет добавлена со второй половины 2019
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Разрешение | 1 мкм |
| Поле обзора | 610 мкм x 460 мкм |
| Вибрация | 2 г, от 5 Гц до 500 Гц |
| Освещение портов | Белый светодиодный индикатор |
| Безопасность | IEC 61010-1: Степень загрязнения 2 |
| Источник света | Светодиод, более 100 000 ч. работы |
| Тип камеры | 5 Мегапиксельный 1/4-дюймовый CMOS-датчик |
| Тип аккумуляторов | Литий-ионный; время работы 10,8 час. |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
Комплектация и совместимость

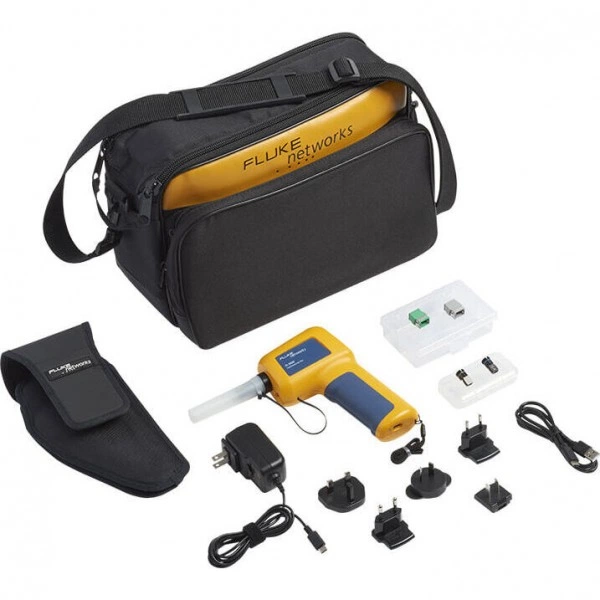

Комплект поставки
- Камера FiberInspector-3000 Pro1 шт.
- MPO 12 или наконечник 24 APC1 шт.
