Основная информация о наборе для очистки
Набор для очистки. Состав измерительного набора.
Назначение и исполнение
Набор для очистки FLUKE NFC-KIT-BOX. Сетевое оборудование FLUKE выбирают по среде передачи и требуемой глубине проверки. Поиск линии, проверка разводки, квалификация соединения и сертификация кабельной системы подтверждают разные свойства. Прибор или принадлежность подбирают под конкретную процедуру, не приписывая простому тестеру функции сертификационного анализатора.
Функциональные возможности NFC-KIT-BOX
Для медных линий важны тип соединения, схема кабеля и используемые адаптеры. Для оптоволокна отдельно проверяют тип волокна, разъемы, длины волн и условия измерения. Совпадение внешнего разъема не подтверждает совместимость всех режимов. Перечень поддерживаемых задач определяется моделью и установленными компонентами.
- Содержат все необходимое для устранения главной причины неисправности оптоволоконных соединений: загрязнения
- Поддержка всех типов волоконно-оптических разъемов в центре обработки данных и средах учебных заведений
- Очистители Quick Clean™ — обучение не требуется!
- Растворяющий карандаш точно наносит специально разработанный для оптических волокон раствор
- Карточки для удобной очистки торцевых поверхностей волокна
- Все принадлежности для очистки оптоволоконных соединений можно хранить и транспортировать в прочном кейсе
- Откройте или удалите направляющий колпачок с очистителя Quick Clean.
- Вдавите очиститель прямо в разъем, и вы услышите щелчок для подтверждения очистки.
- Вдавите очиститель прямо в разъем.
- Поворачивайте ручку, пока не услышите щелчок для подтверждения очистки.
- Удалите пластиковое покрытие с одной чистящей зоны.

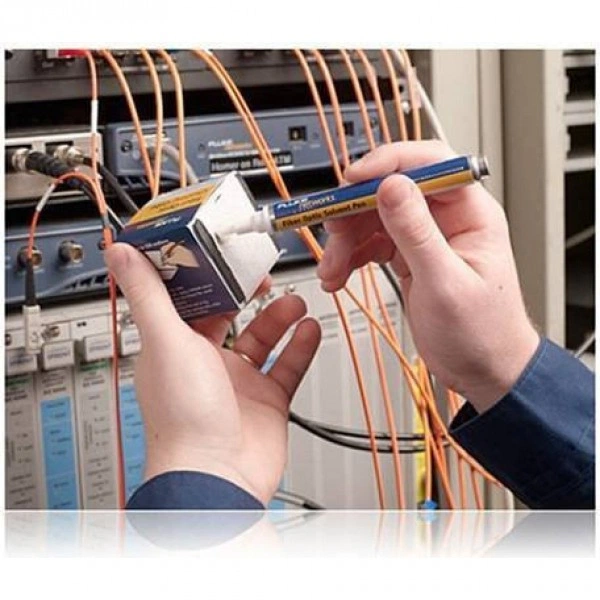

- Нанесите минимальное количество растворителя на край чистящей зоны.
- Удерживая соединитель в перпендикулярном положении, переместите его торцевую поверхность из места нанесения растворителя в сухую зону.
- Еще раз обследуйте разъем, чтобы убедиться в том, что он полностью очищен. При необходимости удалите покрытие с новой чистящей зоны и повторите процедуру.

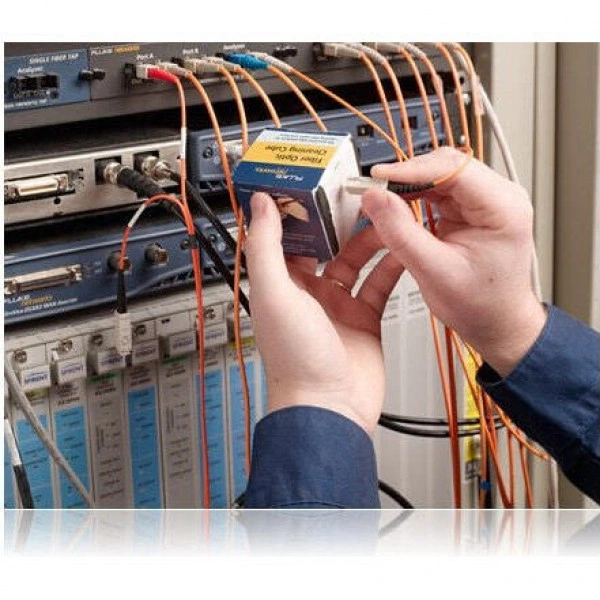

- Вытяните из куба чистую салфетку.
- Нанесите минимальное количество растворителя на край салфетки.
- Еще раз обследуйте разъем, чтобы убедиться в том, что он полностью очищен. При необходимости вытяните из куба новую салфетку и повторите процедуру.
- Нанесите на салфетку минимальное количество растворителя.
- Вставьте тампон в порт и несколько раз поверните его с легким нажимом.
- Замените слегка влажный тампон на сухой и удалите остатки растворителя с торцевой поверхности и внутри порта.

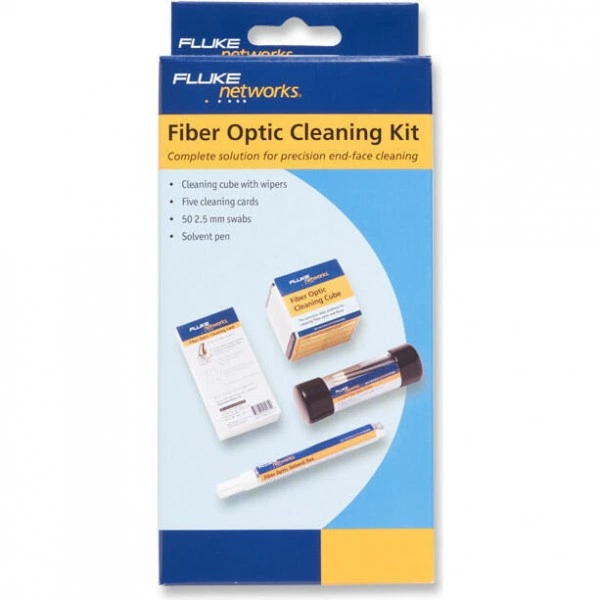

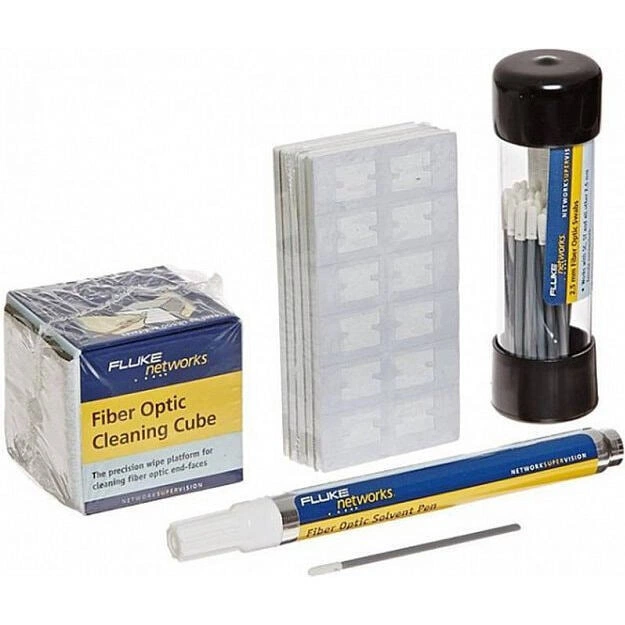

- Набор Fluke Networks NFC-KIT-BOX для чистки оптоволокна включает в себя: чистящий куб с салфетками, 5 карт с герметически закрытыми чистящими зонами, растворяющий карандаш и тампоны диаметром 2,5 мм для чистки портов.
- Все материалы для чистки оптоволоконных соединений не содержат ворса и оптимально подходят для влажной и сухой чистки.
- Очистка торцевых поверхностей с помощью очистителя Quick Clean 1,25 мм или 2,5 мм:
- Прежде всего, обследуйте все торцевые поверхности разъемов.
- Если разъемы чистые, они готовы к подключению.
- Однако скорее всего разъемы будут загрязнены, и их будет необходимо очистить непосредственно перед сопряжением:
- Традиционно считается, что сухая очистка лишь частично эффективна в устранении загрязнений торцевых поверхностей волокна и разъемов.
- Трудность была в том, что материалы сухой очистки либо не были достаточно хороши для снятия различных видов грязи и масляных загрязнений, или создавали привлекающий пыль статический заряд на соединителе волокна.
- Поэтому очень важно избегать использования простых тампонов или очищающих салфеток для выполнения сухой очистки на любых оптоволоконных разъемах.
Технические особенности
Измерительный комплект включает не только базовый блок: соединительные кабели, адаптеры и средства подготовки линии влияют на применимость результата. Для оптических соединений важны состояние торцов и согласованный порядок подготовки. Условия проверки сохраняют вместе с идентификатором линии, чтобы результат относился к правильному соединению.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Набор для очистки |
Применение
Перед выбором описывают объект: среда передачи, тип линии, доступ к концам, требуемый отчет и количество точек. Для повторяемого контроля используют понятную маркировку кабелей и сохраненных файлов. Это помогает сравнивать результаты обслуживания и не смешивать проверку работоспособности с подтверждением нормативных характеристик линии.
