Основная информация об анализаторе энергии
Анализатор энергии. Параметры электропитания.
- Рабочее напряжение
- 1000 В
- Гармоники и спектр: Гармоники
- Пост. ток до 51-й
Назначение и исполнение

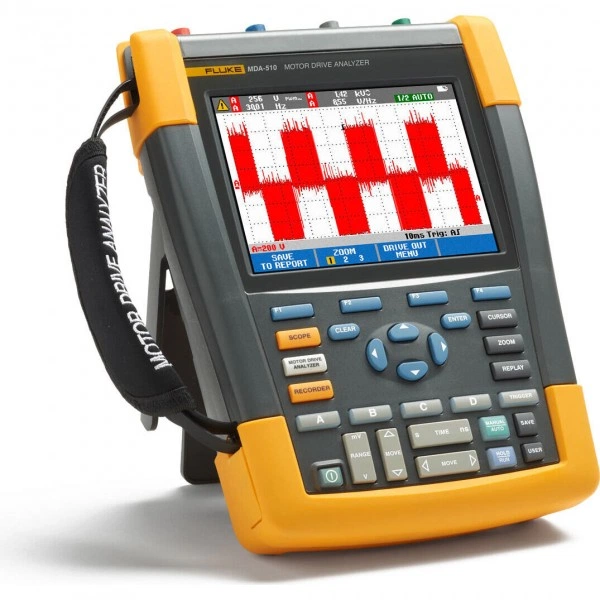

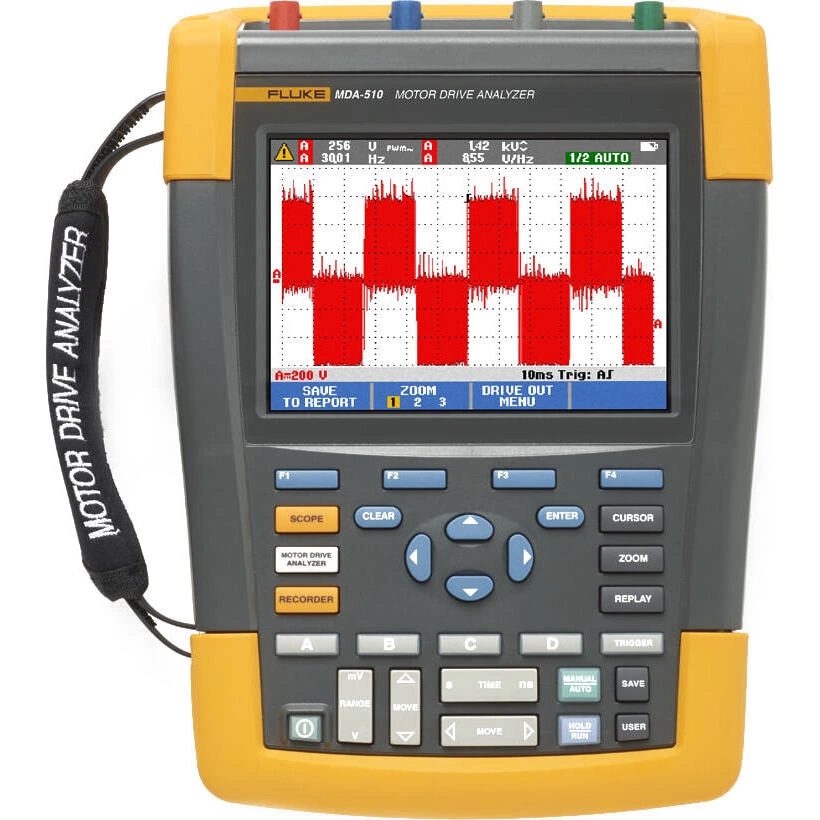

Анализатор энергии FLUKE MDA-510. Оборудование FLUKE для анализа и регистрации электроэнергии выбирают под схему сети, число контролируемых цепей и длительность обследования. Сам измеритель, токовые датчики и соединительные принадлежности составляют рабочий комплект. Тип датчика, входные уровни и геометрия подключения должны соответствовать выбранной установке.
Функциональные возможности MDA-510
Разовое показание и длительная запись отвечают на разные вопросы. Для наблюдения изменений важны временная привязка, период регистрации, объем хранения и способ извлечения данных. Возможность измерять электрическую величину не означает автоматической поддержки всех показателей качества электроэнергии: перечень функций проверяют по конкретной модели.
- Измеряйте ключевые параметры электроприводов, включая напряжение, силу тока, напряжение на шине постоянного тока и пульсации переменного тока, асимметрию и гармоники напряжения и тока (MDA-550), модуляции напряжения, а также разряды напряжения на концах вала электродвигателя (MDA-550).
- Выполняйте расширенные измерения с коэффициентом гармоник, чтобы определить влияние гармоник низкого и высокого порядка на вашу систему электропитания.

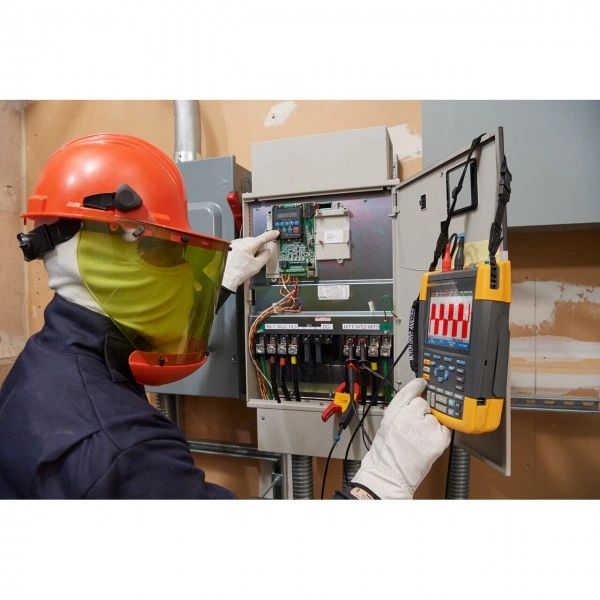

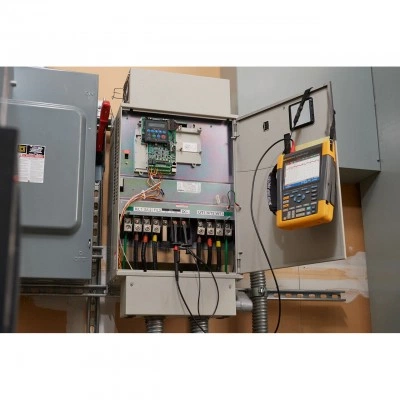

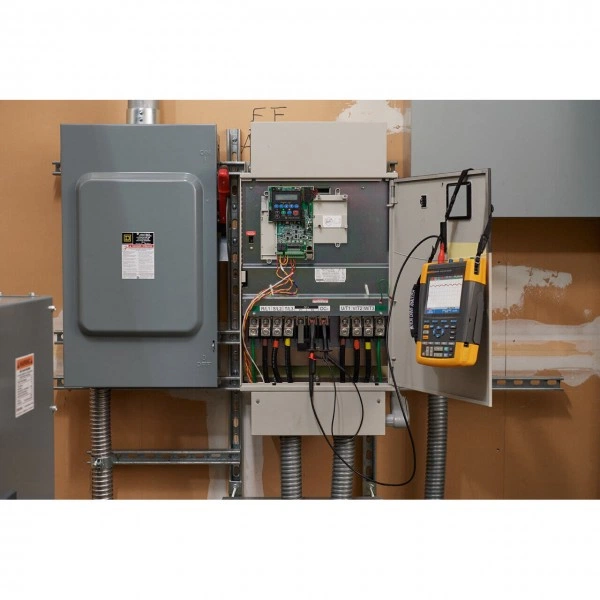

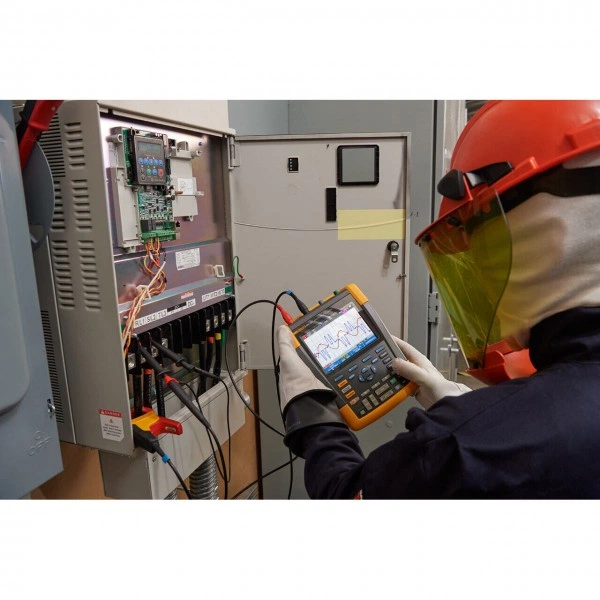

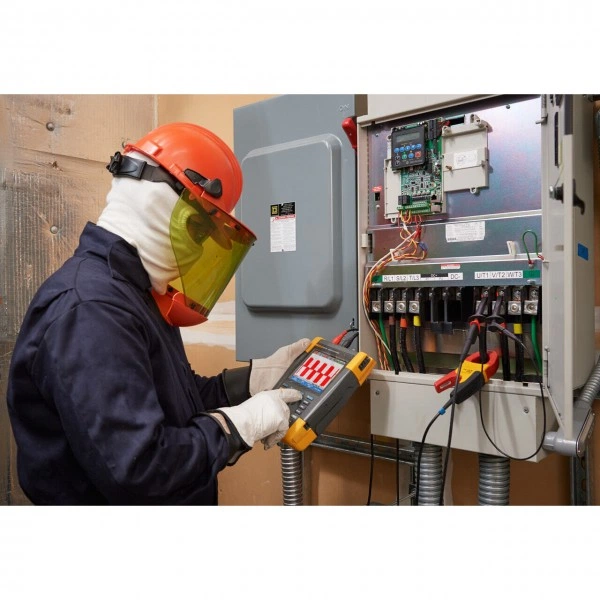

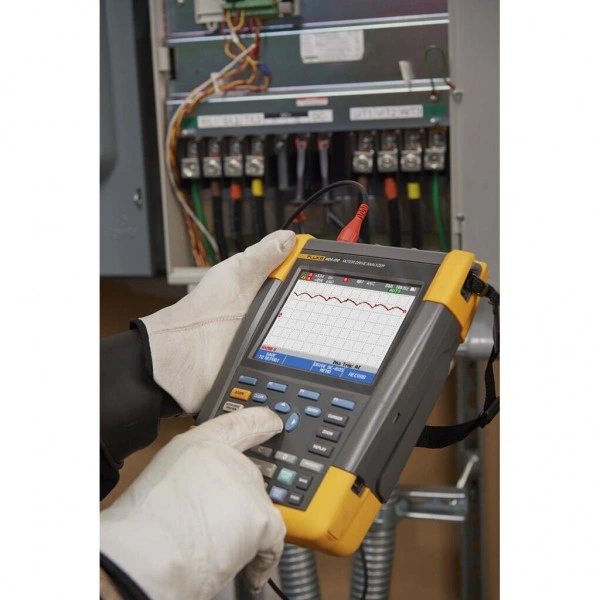

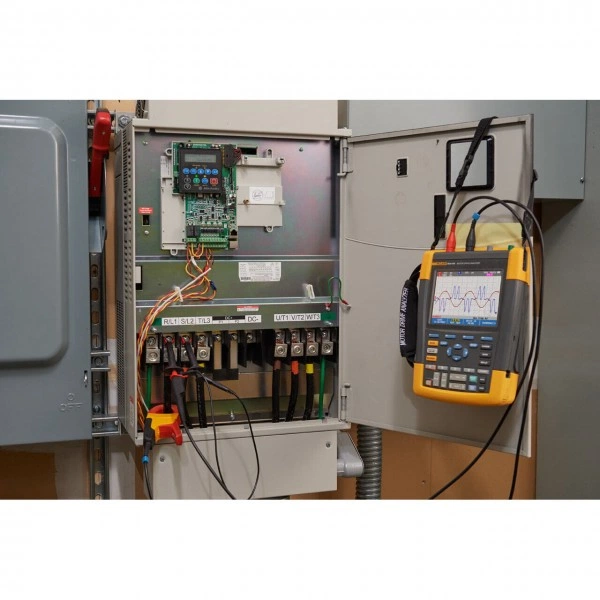

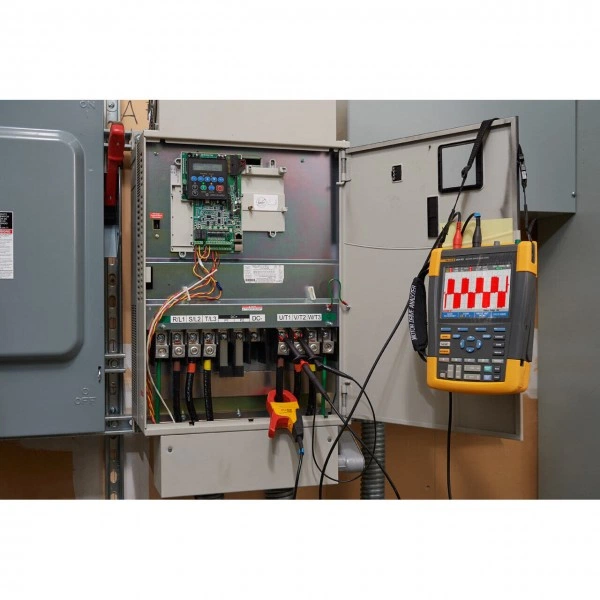

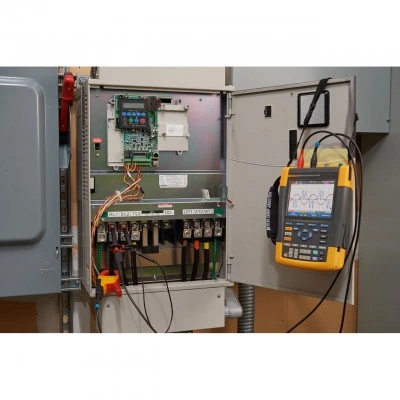

- Выполняйте пошаговые измерения на входе электродвигателя, шине постоянного тока, выходе привода, на входе двигателя и валу (MDA-550) с графическими пошаговыми схемами подключения для измерения напряжения и силы тока.
- Используйте упрощенную настройку измерений с предварительно заданными профилями измерений для автоматического запуска сбора данных на основе выбранной процедуры проверки.
- Измеряйте дополнительные электрические параметры с помощью осциллографа 500 МГц, измерителя и функции записи для полного диапазона электрических и электронных измерений в промышленных системах.

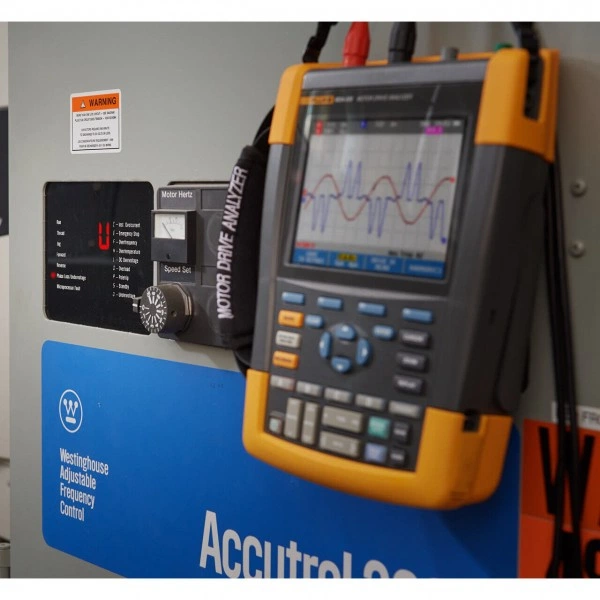

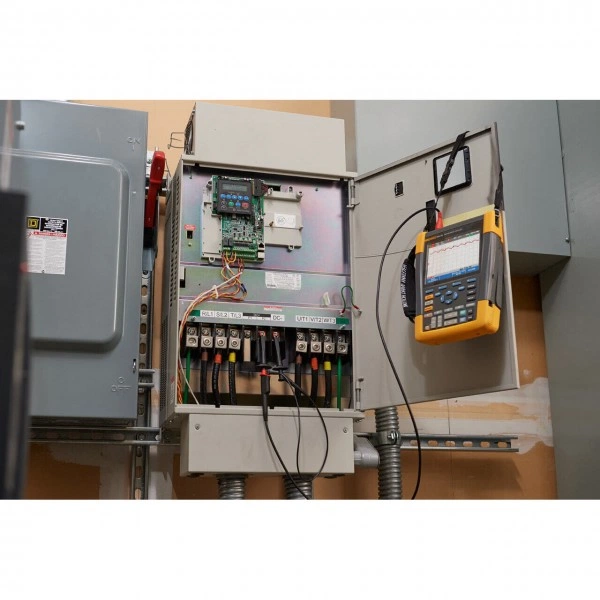

- Пошаговые инструкции с графическим отображением схем подключения для измерения напряжения и силы тока упрощают процедуры настройки и подключения к частотно-регулируемым приводам
- Предварительно заданные профили измерений собирают данные в зависимости от выбранной процедуры проверки и снижают необходимость в сложной конфигурации
- Встроенные функции записи отчетов упрощают процесс создания профессиональных отчетов по поиску и устранению неисправностей электроприводов в формате «As-found» (Измерено)/«As-Left» (Оставлено)
- Новые анализаторы работы электродвигателей Fluke MDA 510 и MDA 550 экономят время и устраняют необходимость настройки сложных измерений, упрощая процесс поиска и устранения неисправностей для частотно-регулируемых приводов.
- Серия MDA-500 обеспечивает возможность выполнения от базовых до расширенных измерений, а благодаря встроенному генератору отчетов можно быстро и создавать отчеты по результатам «As-found» (Измерено)/«As-Left» (Оставлено).
- Анализаторы работы электродвигателей Fluke MDA-510 и MDA-550 используют измерения с пошаговыми инструкциями для упрощения анализа.
- Можно проверить, находится ли гармоническое искажение в пределах допустимого уровня путем визуальной проверки формы сигнала или путем просмотра экрана спектра гармоник (MDA-550), который показывает общее гармоническое искажение и отдельные гармоники.
- Проверьте асимметрию напряжения на входных клеммах частотно-регулируемого привода, чтобы убедиться в том, что дисбаланс фаз не слишком высокий (> 6-8%), и что чередование фаз является правильным.
- MDA-550 обеспечивает возможность обнаружения гармоник электродвигателя, но также может выявить возможное воздействие на переключающие элементы преобразователя.
- MDA-550 имеет три диапазона гармоник, с 1-й по 51-ю гармонику, 1–9 кГц и 9–150 кГц, что обеспечивает возможность обнаружения проблем загрязнения гармоник.
- Функцию записи серии MDA-500 можно использовать для динамической проверки производительности шины постоянного тока в рабочем режиме с нагрузкой.

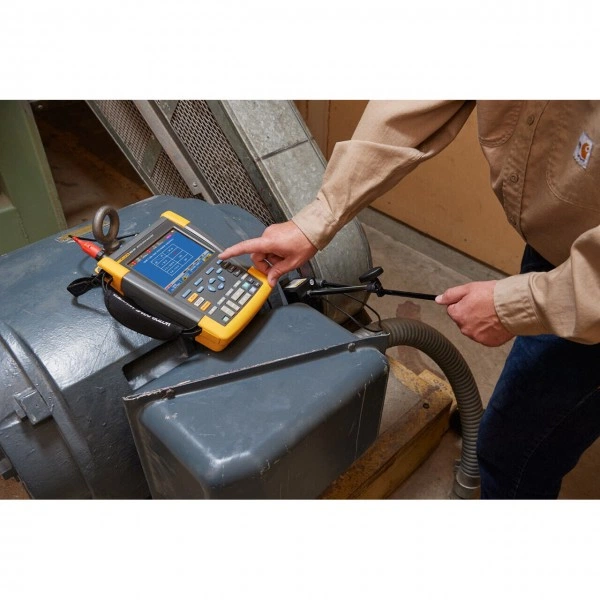

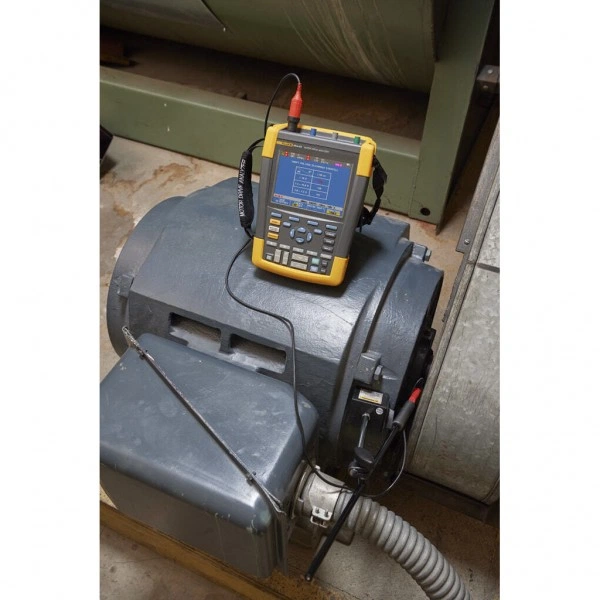

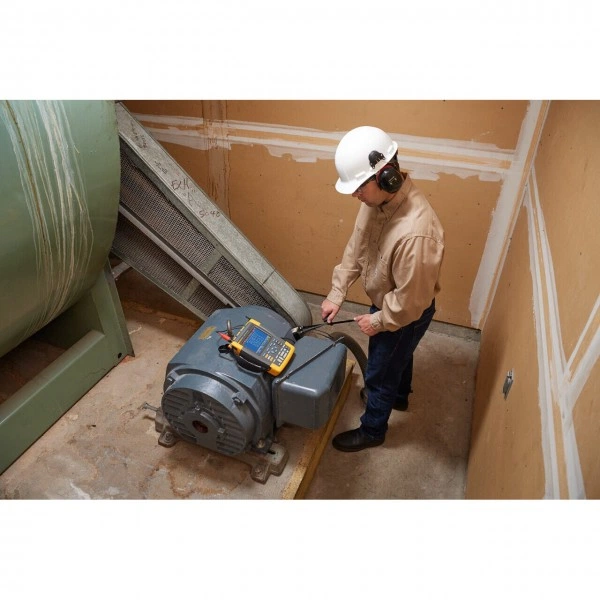

- Анализаторы серии MDA-550 поставляются с наконечниками щупа из углеродного волокна, которые обнаруживают наличие разрушительных искровых разрядов, в то время как амплитуда импульса и счетчики событий позволяют принять меры до возникновения неисправности.
- Дополнение в виде данного аксессуара и возможности MDA-550 позволяет обнаруживать потенциальные повреждения без дорогостоящих стационарных решений.
- Серия MDA-500 предназначена для быстрой и простой проверки и устранения типичных проблем в трехфазных и однофазных системах приводов инверторных двигателей.
- От входа питания до установленного электродвигателя — MDA-500 обеспечивает возможность измерения для самого быстрого поиска и устранения неисправностей электродвигателя.
Технические особенности
При сопоставлении результатов сохраняют одну схему подключения, одинаковое направление датчиков и корректные коэффициенты преобразования. Различие масштаба или обозначения канала может выглядеть как изменение нагрузки. Условия погрешности относятся к указанным входам и датчикам, поэтому параметры базового блока рассматривают вместе с принадлежностями.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочее напряжение | 1000 В |
| Частота (Гц): Диапазон | От 1,000 Гц до 500 МГц |
| Гармоники и спектр: Гармоники | Пост. ток до 51-й |
| Частота (Гц): Показание на полной шкале | 999 отсчетов |
| Гармоники и спектр: Диапазоны спектра | 1–9 кГц, 9–150 кГц (фильтр 20 МГц вкл.), до 500 МГц (модуляция напряжения) |
| Настройки датчика: Токоизмерительные клещи | 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 20 мВ/A, 50 мВ/A, 100 мВ/A, 200 мВ/A, 400 мВ/A |
Применение
Перед выездом определяют точки, предполагаемую длительность записи, питание и способ маркировки файлов. Для последующего разбора нужны сведения о режиме оборудования и времени наблюдения. Это позволяет связать зарегистрированное изменение с работой объекта и отделить его от изменения конфигурации измерительного комплекта.
Комплектация и совместимость

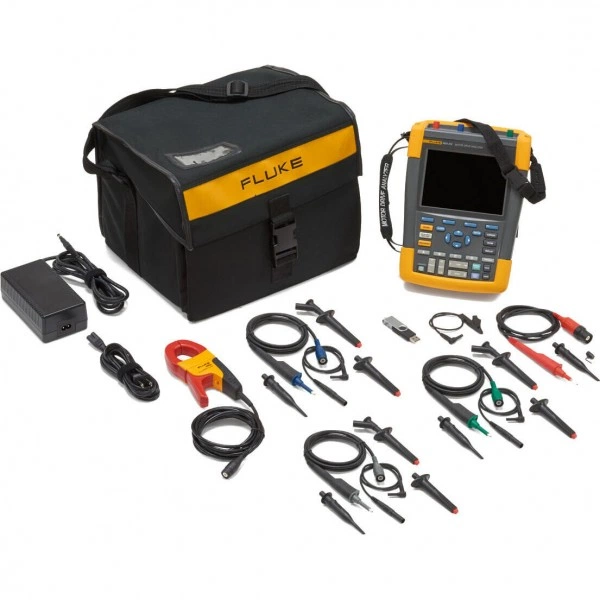

Комплект поставки
- Анализатор энергии Fluke MDA-510, 4-канальный, 500 МГц1 шт.
- Литий-ионный аккумуляторный блок BP 2911 шт.
- Зарядное устройство/сетевой адаптер BC1901 шт.
- Высоковольтные пробники VPS 100:1 с зажимами типа «крокодил» 3 шт1 шт.
- Датчик напряжения 500 МГц VPS410-II-R 10:11 шт.
- Токовые клещи переменного тока i400s1 шт.
- Футляр для переноски C17401 шт.
- USB-накопитель 2 ГБ с руководствами и ПО FlukeView™ 21 шт.
