Основная информация об анализаторе энергии
Анализатор энергии. Параметры электропитания.
- Пусковой ток
- Да
- Дисбаланс: Вольты
- %
- Рабочее напряжение
- 1400 В
- Калькулятор потерь энергии
- Да
Назначение и исполнение

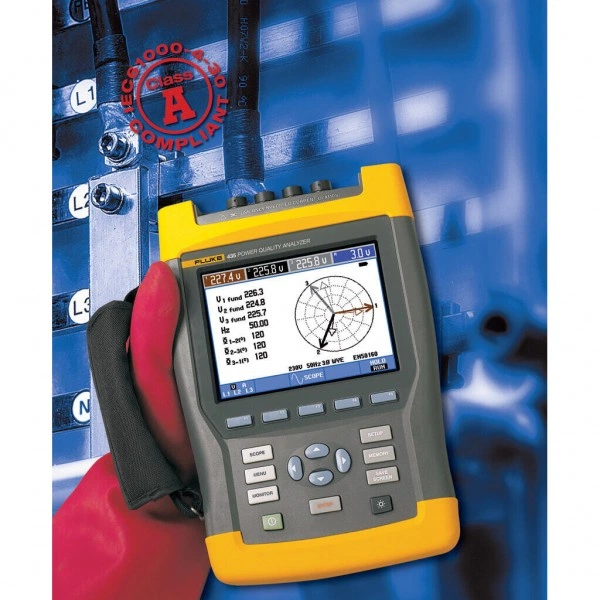

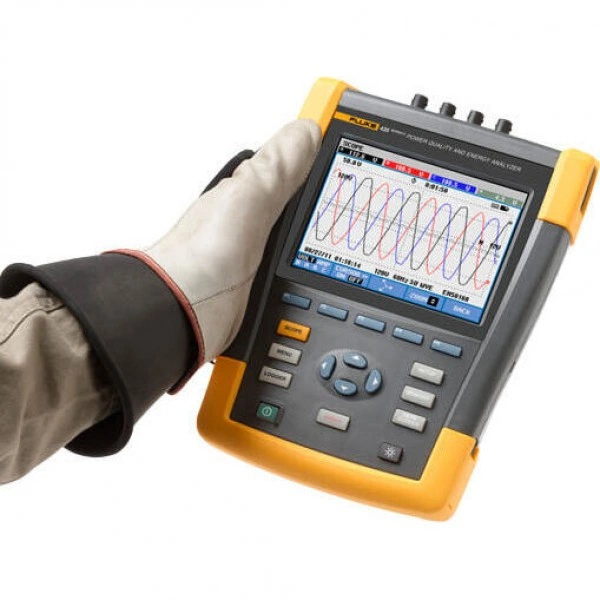

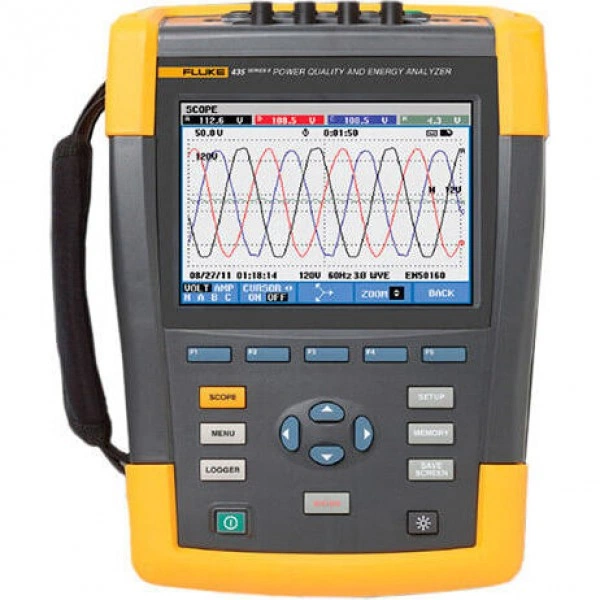

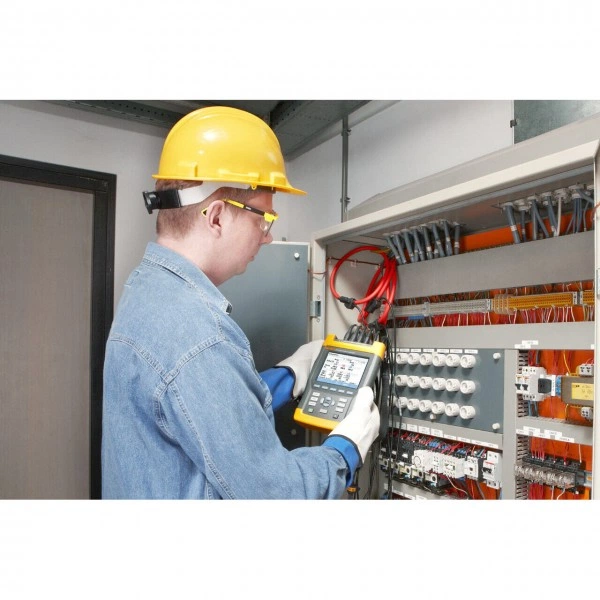

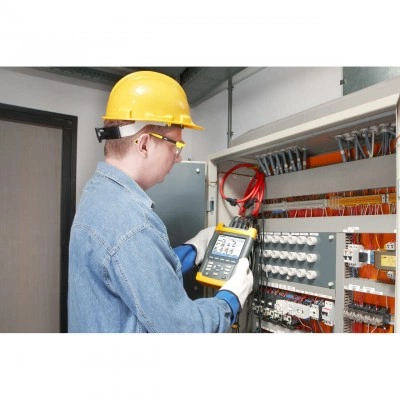

Анализатор энергии FLUKE 435 II/RU. Оборудование FLUKE для анализа и регистрации электроэнергии выбирают под схему сети, число контролируемых цепей и длительность обследования. Сам измеритель, токовые датчики и соединительные принадлежности составляют рабочий комплект. Тип датчика, входные уровни и геометрия подключения должны соответствовать выбранной установке.
Функциональные возможности 435 II/RU
Разовое показание и длительная запись отвечают на разные вопросы. Для наблюдения изменений важны временная привязка, период регистрации, объем хранения и способ извлечения данных. Возможность измерять электрическую величину не означает автоматической поддержки всех показателей качества электроэнергии: перечень функций проверяют по конкретной модели.
- Сбор данных при помощи технологии PowerWave — быстрые замеры среднеквадратичных значений для быстрого просмотра каждой формы сигнала, в результате чего можно определять, как взаимодействуют значения напряжения, тока и частоты.
- КПД инвертора — эффективность инвертора мощности
- Монетизация электроэнергии — вычисление потерь энергии из-за ее низкого качества в денежном выражении
- Устранение основных неисправностей — быстрая диагностика на экране для восстановления работы сети
- Профилактика — обнаружение и предотвращение проблем с качеством электроэнергии до того, как они приведут к простою
- Долгосрочный анализ — выявление сложных для обнаружения и нерегулярных проблем
- Исследование нагрузок — проверка возможностей электрической системы перед добавлением нагрузок
- КПД инвертора мощности: возможность одновременного измерения выходной мощности переменного тока и входной мощности постоянного тока в системах силовой электроники с использованием измерительных клещей постоянного тока.
- Сбор данных при помощи технологии PowerWave: быстрая фиксация среднеквадратичных значений, отображение полупериодов и формы сигнала для характеризации динамики процессов в электрической системе (запуски генератора, переключение ИБП и т. п.).
- Калькулятор энергетических потерь: измерение классической активной и реактивной мощности, расчет дисбаланса и мощности гармоник для определения стоимости потерь тепла.
- Устранение неисправностей в режиме реального времени: прибор позволяет анализировать ход изменения параметров при помощи курсоров и средств увеличения/уменьшения.
- Самый высокий уровень безопасности в отрасли: соответствует категории измерений 600 В CAT IV / 1000 В CAT III для использования на технологическом входе.

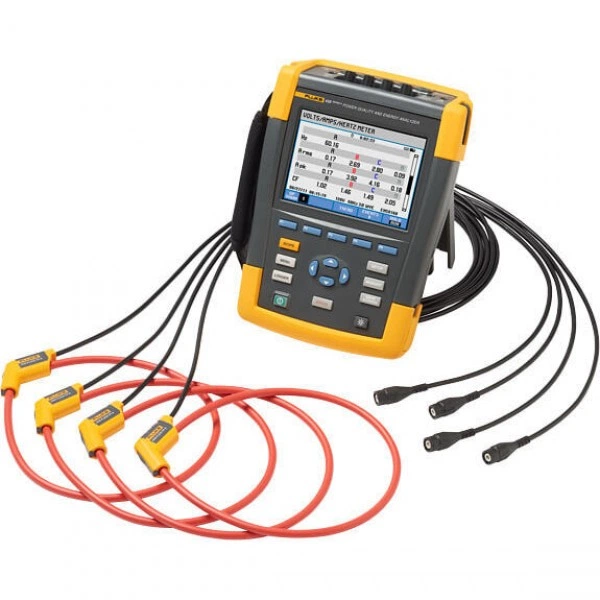

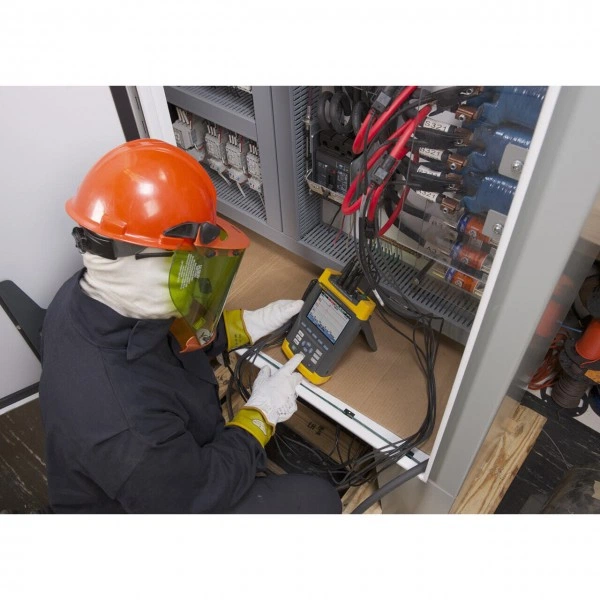

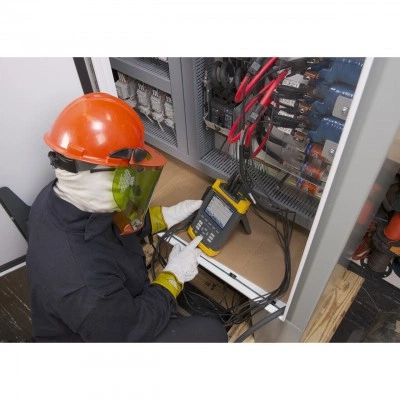

- Измерение на всех трех фазах и нейтрали: в комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.
- Автоматический анализ тенденций: результат каждого измерения всегда автоматически записывается без какой-либо предварительной настройки.
- Системный монитор: значения 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160 (ГОСТ Р 54149-2010) отображаются на экране.
- Функция регистрации: благодаря наличию памяти позволяет настроить для любых условий измерения регистрацию значений до 600 параметров с задаваемыми пользователем интервалами.
- Просмотр графиков и генерация отчетов: при помощи поставляемого в комплекте программного обеспечения для анализа.
- Ресурс аккумулятора: время работы — семь часов после зарядки литий-ионного батарейного источника питания.
- Беспроводная загрузка данных: выгрузка данных на ПК по беспроводному каналу связи и отображение экранов при помощи приложения Fluke Connect®.
- Измерения параметров по стандартам Classical Power (Steinmetz 1897) и IEEE 1459-2000
- Детальный анализ потерь
- Анализ дисбаланса
- Анализатор качества электроэнергии Fluke 435 II следует рассматривать как страховку.
- Что бы ни происходило на вашем предприятии, благодаря модели 435 II вы всегда будете готовы к любым ситуациям.
- Функция PowerWave, реализованная в моделях 435 и 437 серии II, позволяет одновременно с высокой скоростью записывать сигналы напряжения, тока и частоты, чтобы увидеть, какое сочетание вызывает потенциальные проблемы.
- Модели 430 серии II могут измерять эффективность таких инверторов, одновременно измеряя постоянный и переменный токи в системе и вычисляя мощность, потерянную в процессе преобразования.
- Мониторинг системы — быстрая проверка рабочих характеристик системы на соответствие стандарту EN50160
- Одним нажатием кнопки уникальная функция мониторинга системы даст обзор функционирования системы энергоснабжения и проверит соответствие мощности на входе ограничениям, которые накладываются стандартом EN50160 или вашими собственными требованиями.
- Модель 434 имеет дополнительную возможность регистрации потребляемой электроэнергии.

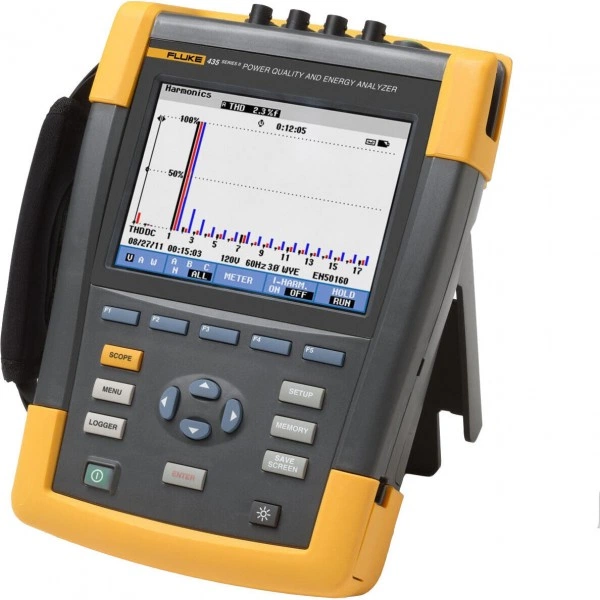

- Отслеживание гармоник вплоть до 50-ой и измерение и регистрация суммарного коэффициента искажений (THD) в соответствии с требованиями стандарта МЭК61000-4-7.
Технические особенности
При сопоставлении результатов сохраняют одну схему подключения, одинаковое направление датчиков и корректные коэффициенты преобразования. Различие масштаба или обозначения канала может выглядеть как изменение нагрузки. Условия погрешности относятся к указанным входам и датчикам, поэтому параметры базового блока рассматривают вместе с принадлежностями.
Основные характеристики
| Параметр | Значение |
|---|---|
| Пусковой ток | Да |
| Дисбаланс: Вольты | % |
| Рабочее напряжение | 1400 В |
| Калькулятор потерь энергии | Да |
| Мощность: Ватты (ВА, ВАр) | 1 мВ/А |
| Гц: Гц | Fluke 435 при 60 Гц номинально |
| Измерение мин./макс. и средних значений | Да |
| Энергия: Потери энергии | FLUKE i430-Flex 10x |
Применение
Перед выездом определяют точки, предполагаемую длительность записи, питание и способ маркировки файлов. Для последующего разбора нужны сведения о режиме оборудования и времени наблюдения. Это позволяет связать зарегистрированное изменение с работой объекта и отделить его от изменения конфигурации измерительного комплекта.
Условия измерений
- * ± 5 %, если ≥ 1 % от номинального напряжения; ± 0,05 % от номинального напряжения, если < 1% от номинального напряжения. ** Номинальная частота 50/60 Гц согласно IEC 61000-4-30 *** Измерения 400 Гц не поддерживаются для мерцания, сигналов сети и режима монитора. ****для номинального напряжения 50–500 В
Комплектация и совместимость
Комплект поставки
- Анализатор энергии Fluke 435 II1 шт.
- Адаптер питания BC4301 шт.
- Набор переходников с вилками международных образцов1 шт.
- BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 8 часов)1 шт.
- Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки1 шт.
- Клещи i430flex-TF, длина 24 дюйма (61 см) комплект1 шт.
- Карта памяти SD объемом 8 ГБ1 шт.
- ПО PowerLog на компакт-диске (содержит руководства оператора в формате PDF)1 шт.
- USB-кабель A-B мини1 шт.
- C1760 мягкий футляр1 шт.
