Основная информация об анализаторе энергии
Анализатор энергии. Параметры электропитания.
- Пусковой ток
- Да
- Дисбаланс: Вольты
- %
- Рабочее напряжение
- 1400 В
- Калькулятор потерь энергии
- Да
Назначение и исполнение

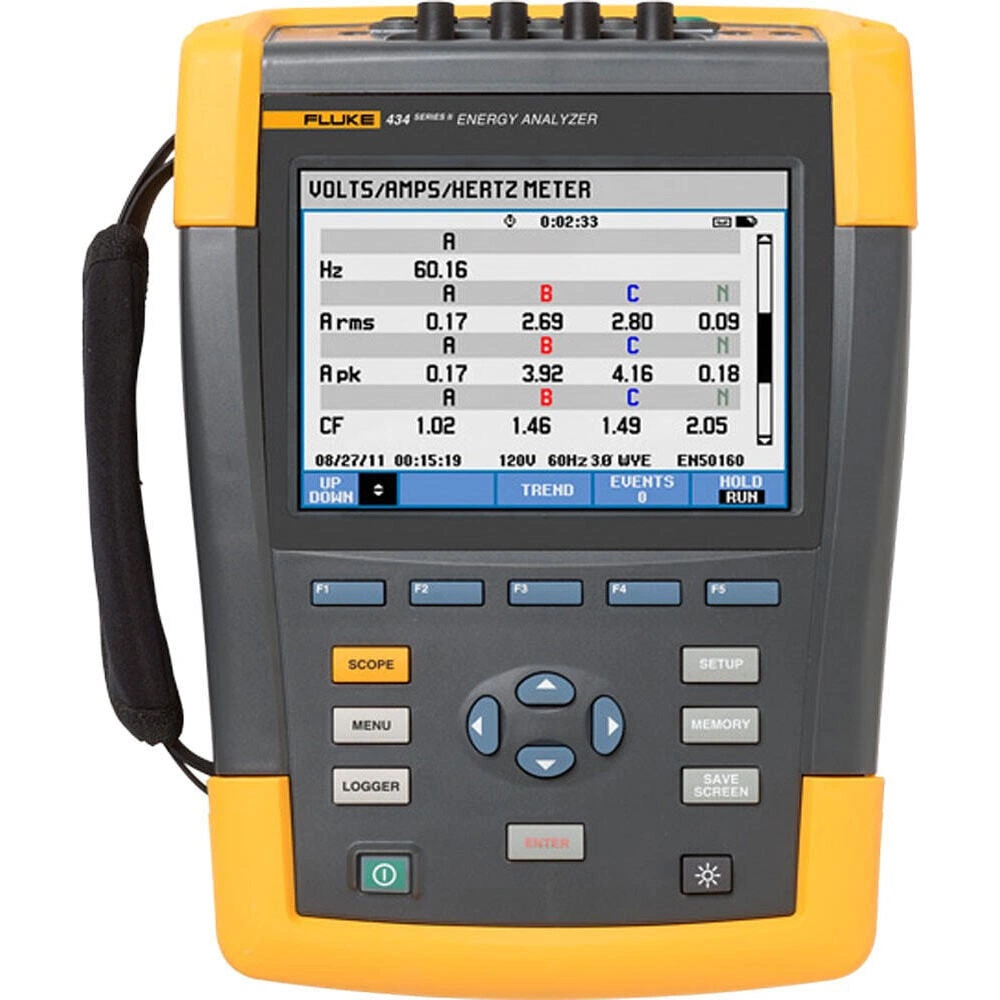

Анализатор энергии FLUKE 434 II/Basic. Оборудование FLUKE для анализа и регистрации электроэнергии выбирают под схему сети, число контролируемых цепей и длительность обследования. Сам измеритель, токовые датчики и соединительные принадлежности составляют рабочий комплект. Тип датчика, входные уровни и геометрия подключения должны соответствовать выбранной установке.
Функциональные возможности 434 II/Basic
Разовое показание и длительная запись отвечают на разные вопросы. Для наблюдения изменений важны временная привязка, период регистрации, объем хранения и способ извлечения данных. Возможность измерять электрическую величину не означает автоматической поддержки всех показателей качества электроэнергии: перечень функций проверяют по конкретной модели.
- Монетизация электроэнергии — вычисление потерь энергии из-за ее низкого качества в денежном выражении
- Устранение основных неполадок — быстрая диагностика на экране для восстановления работы сети
- Профилактика — обнаружение и предотвращение проблем с качеством электроэнергии до того, как они приведут к простою
- Долгосрочный анализ — выявление сложных для обнаружения и нерегулярных проблем
- Изучение нагрузок — проверка возможностей электрической системы перед добавлением нагрузок
- Калькулятор потерь энергии. Измерение классической активной и реактивной мощности. Путем расчета дисбаланса и мощности гармоник определяется стоимость потерь тепла.
- Устранение неполадок в режиме реального времени. Прибор позволяет анализировать тенденции с помощью указателей и средств увеличения/уменьшения.
- Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В кат. IV/1000 В кат. III для использования на технологическом входе.

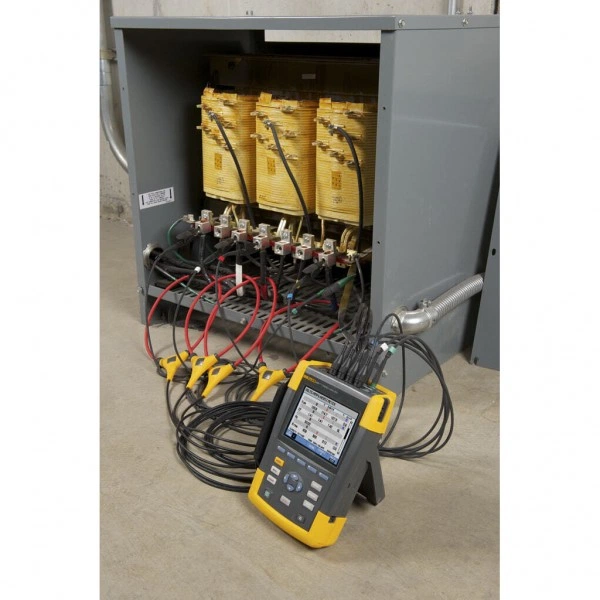

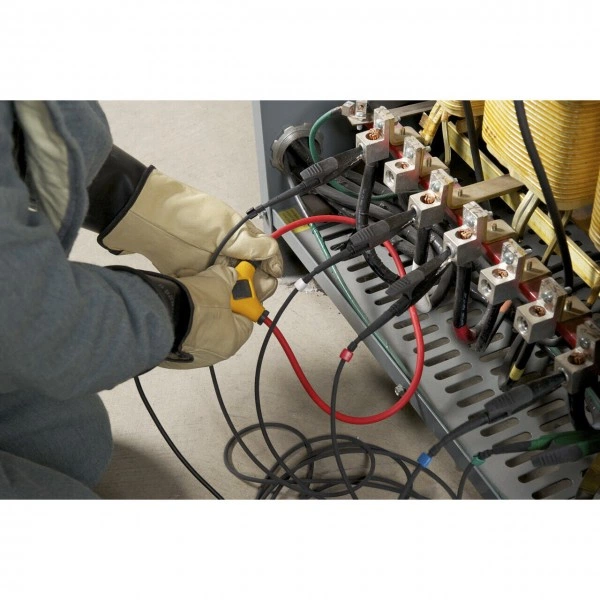

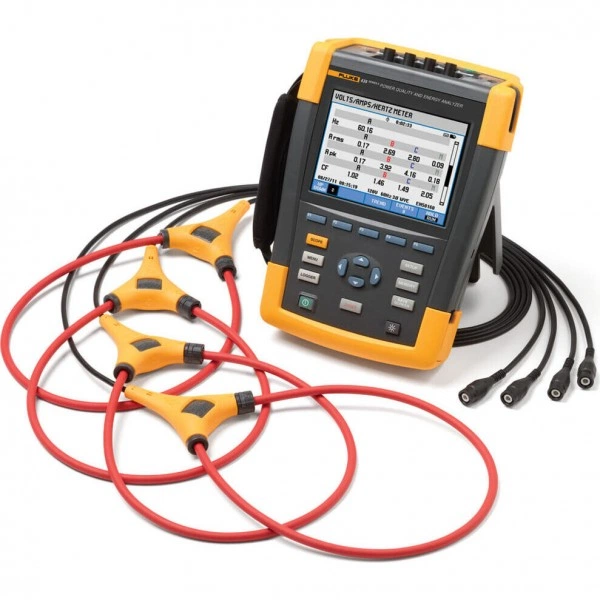

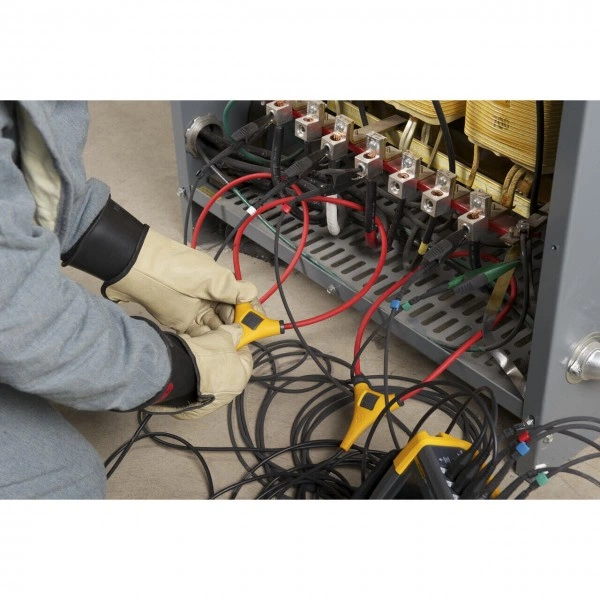

- Измерение всех трех фаз и нейтрали. В комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.
- Автоматический анализ тенденций. Каждое измерение всегда автоматически записывается, без какой-либо настройки.
- Мониторинг системы. На одном экране отображается 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160.
- Функция регистрации. Позволяет выполнять настройку для любых условий тестирования благодаря памяти на 600 параметров с определяемыми пользователем интервалами.
- Просмотр графиков и генерация отчетов. В комплект входит программное обеспечение для анализа.
- Время работы от аккумулятора: Время работы — 7 часов после зарядки литий-ионного батарейного источника питания.
- Параметры по стандартам Classical Power (Steinmetz 1897) и IEEE 1459-2000 Power
- Детальный анализ потерь
- Анализ дисбаланса
- С помощью новой функции калькулятора потерь электроэнергии, модель 434 II/Basic измеряет стоимость нерационально расходуемой энергии из-за плохого качества в финансовом выражении.
- Мониторинг системы - быстрая проверка рабочих характеристик системы на соответствие стандарту EN50160
- Одним нажатием кнопки уникальная функция мониторинга системы даст обзор функционирования системы энергоснабжения и проверит соответствие мощности на входе ограничениям, которые накладываются стандартом EN50160 или вашими собственными требованиями.
- Модель 434 имеет дополнительную возможность регистрации потребляемой электроэнергии.
- Отслеживание гармоник вплоть до 50-ой и измерение и регистрация суммарного коэффициента искажений (THD) в соответствии с требованиями стандарта МЭК61000-4-7.
Технические особенности
При сопоставлении результатов сохраняют одну схему подключения, одинаковое направление датчиков и корректные коэффициенты преобразования. Различие масштаба или обозначения канала может выглядеть как изменение нагрузки. Условия погрешности относятся к указанным входам и датчикам, поэтому параметры базового блока рассматривают вместе с принадлежностями.
Основные характеристики
| Параметр | Значение |
|---|---|
| Пусковой ток | Да |
| Дисбаланс: Вольты | % |
| Рабочее напряжение | 1400 В |
| Калькулятор потерь энергии | Да |
| Питание: Ватты (В-А, вар) | 1 мВ/А |
| Гц: Гц | Fluke 434 при 60 Гц номинально |
| Измерение мин./макс. и средних значений | Да |
| Энергия: Потери энергии | FLUKE i430-Flex 10x |
Применение
Перед выездом определяют точки, предполагаемую длительность записи, питание и способ маркировки файлов. Для последующего разбора нужны сведения о режиме оборудования и времени наблюдения. Это позволяет связать зарегистрированное изменение с работой объекта и отделить его от изменения конфигурации измерительного комплекта.
Условия измерений
- * ± 5 %, если ≥ 1 % от номинального напряжения; ± 0,05 % от номинального напряжения, если < 1% от номинального напряжения. ** Номинальная частота 50/60 Гц согласно IEC 61000-4-30 *** Измерения 400 Гц не поддерживаются для мерцания, сигналов сети и режима монитора. ****для номинального напряжения 50–500 В
Комплектация и совместимость
Комплект поставки
- Анализатор энергии Fluke 434 II1 шт.
- Адаптер питания BC4301 шт.
- Карта памяти SD объемом 8 ГБ1 шт.
- Набор переходников с вилками международных образцов1 шт.
- BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 8 часов)1 шт.
- Измерительный провод TLS4301 шт.
- Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки1 шт.
- FLUKE i430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей1 шт.
- PowerLog на компакт-диске (содержит руководства оператора в формате PDF)1 шт.
- USB-кабель A-B мини1 шт.
- C1740, мягкий футляр1 шт.
