Основная информация об анализаторе энергии
Анализатор энергии. Параметры электропитания.
- Измерение AC
- True RMS
- True RMS
- Да
- Масса
- 1.1. кг
- Рабочее напряжение
- 1250 В
Назначение и исполнение

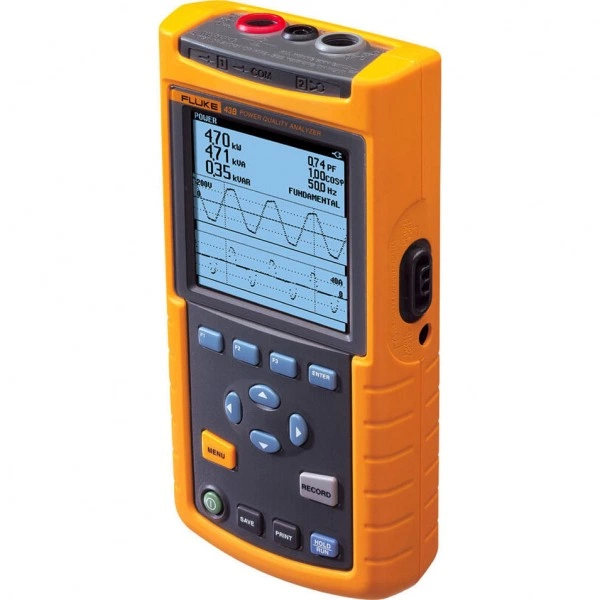

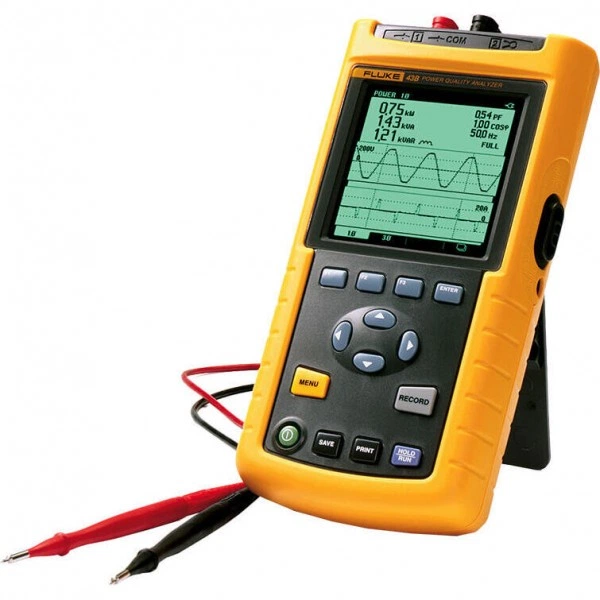

Анализатор энергии FLUKE 43B. Оборудование FLUKE для анализа и регистрации электроэнергии выбирают под схему сети, число контролируемых цепей и длительность обследования. Сам измеритель, токовые датчики и соединительные принадлежности составляют рабочий комплект. Тип датчика, входные уровни и геометрия подключения должны соответствовать выбранной установке.
Функциональные возможности 43B
Разовое показание и длительная запись отвечают на разные вопросы. Для наблюдения изменений важны временная привязка, период регистрации, объем хранения и способ извлечения данных. Возможность измерять электрическую величину не означает автоматической поддержки всех показателей качества электроэнергии: перечень функций проверяют по конкретной модели.
- Fluke 43B способен измерять мощность (активную/реактивную/полную), коэффициент мощности, силу тока, напряжение, коэффициент амплитуды, фазовый сдвиг, частоты, гармонические искажения, емкость, температуру, сопротивление.
- Также возможно измерение средних кв. значений сигналов произвольной формы (True RMS), постоянного тока (DC), переменного тока (АС) и полного сигнала (DC+AC)
- Анализ гармоник до 51-й
- Непрерывное измерение напряжения, мощности, гармоник, силы тока, частоты, емкости, температуры, сопротивления, осциллограмм от 4 мин до 16 дней.
- Считывание с помощью курсора времени и даты спадов и повышений
- Регистрация переход. напряжения и искажения формы сигнала
- Широкие измерительные возможности позволяют эффективно вывялить проблемы в однофазных сетях питания, а также качественно выполнять диагностику электрооборудования любой сложности.

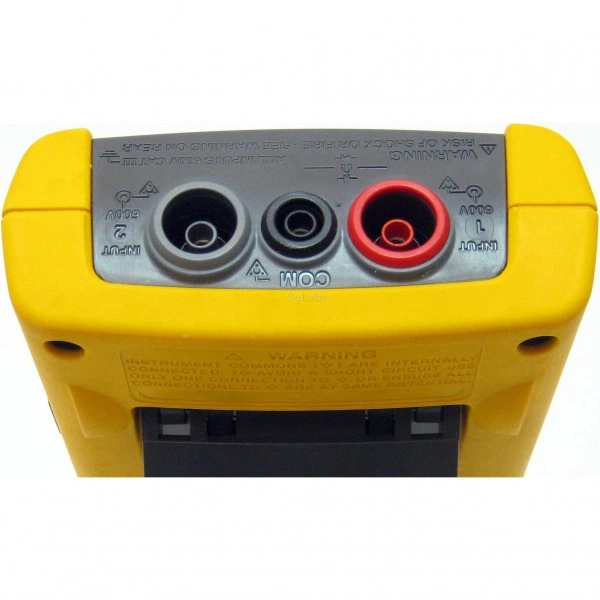

- Высокая безопасность – входные разъемы надежно заизолированы (не имеют оголенных металлических поверхностей). Изоляция способна выдерживать напряжение, превышающее номинальное (до 600 В).
- Надежная защита оборудования – выходы подключены к измерительной схеме через внутренний автомат-защиту, предохраняющий прибор от коротких замыканий.
- Простота использования – в процессе работы на экране отображаются графические подсказки (о порядке подключения прибора).
- Fluke 43B — устройство, сочетающее в себе функции мультиметра, анализатора напряжения питания и цифрового осциллографа (на основе Fluke 123).
- Производится анализ до 51-й гармоники напряжения, тока и мощности; осциллографирование формы напряжения и тока с вычислением коэффициента мощности; регистрация в стандарте «самописца» уровня напряжения и тока (от 4 минут до 16 дней) и последующий анализ спадов и выбросов (дата, время) с помощью курсора; хранение в памяти до 40 переходных помех (> 40 нс; порог 20/50/100/200%) с метками даты и времени; есть память на 10 экранов
- Fluke 43B имеет универсальное питание и вес около 1,1 кг
- Используя анализатор качества электроэнергии Fluke 43B, можно быстро выполнить всесторонне тестирование системы электрообеспечения, оперативно выявить отклонения от нормы и точно определить их причину.
- Функциональные возможности Fluke 43B
- Обладая широкими измерительными возможностями, Fluke 43B также может фиксировать полученные результаты (выполнять функции регистратора, используя режим Record или Sags & Swells) – последующий анализ сохраненных данных обеспечивает боле высокое качество диагностики.
- Дооснастив Fluke 43B термодатчиком (заказывается отдельно), можно контролировать температурные показатели оборудования, эффективно выявляя перегрев отдельных узлов.
Технические особенности
При сопоставлении результатов сохраняют одну схему подключения, одинаковое направление датчиков и корректные коэффициенты преобразования. Различие масштаба или обозначения канала может выглядеть как изменение нагрузки. Условия погрешности относятся к указанным входам и датчикам, поэтому параметры базового блока рассматривают вместе с принадлежностями.
Основные характеристики
| Параметр | Значение |
|---|---|
| True RMS | Да |
| Габариты | 232 мм x 115 мм x 50 мм |
| Масса | 1.1. кг |
| Рабочее напряжение | 1250 В |
| Пусковой ток | От 1 А до 1000 А |
| Частота: Диапазон и разрешение | 10 Гц … 15 кГц |
| Емкость: Диапазон и разрешение | 50 нФ … 500 мкФ |
| Коэффициент K (KF): Диапазон и разрешение | 0 … 1 |
Применение
Перед выездом определяют точки, предполагаемую длительность записи, питание и способ маркировки файлов. Для последующего разбора нужны сведения о режиме оборудования и времени наблюдения. Это позволяет связать зарегистрированное изменение с работой объекта и отделить его от изменения конфигурации измерительного комплекта.
Комплектация и совместимость

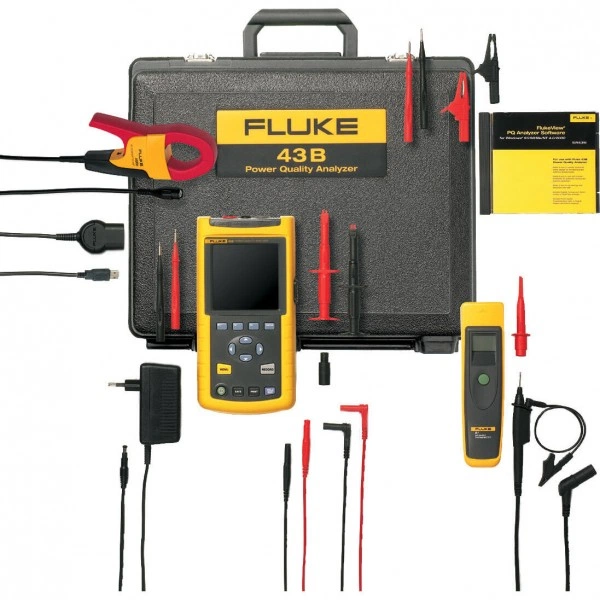

Комплект поставки
- Токовые клещи 500 A (тип 80i-500s)1 шт.
- Озутронный интерфейс RS232 с кабелем и разъемами для ПК (PM9080/001)1 шт.
- Программное обеспечение FlukeView (SW43W)1 шт.
- Жесткий переносной кейс (C120)1 шт.
- Пробник осциллографа (VPS40)1 шт.
- Инфракрасный термометр (Fluke 61)1 шт.
- Измерительные проводники (TL24)1 шт.
- Щупы (TP1 + TP4)1 шт.
- Адаптер BNC (BB120), никель-кадмиевую батарею (BP120)1 шт.
- Сетевой адаптер/зарядное устройство (PM8907)1 шт.
- Видеоролик с электрическими параметрами (английский язык)1 шт.
- Документация на шведском, английском и других языках1 шт.
- Анализатор энергии Fluke 43B1 шт.
