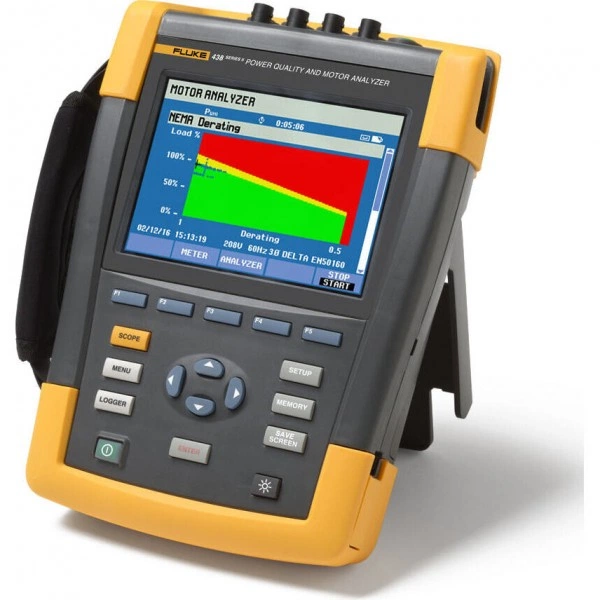

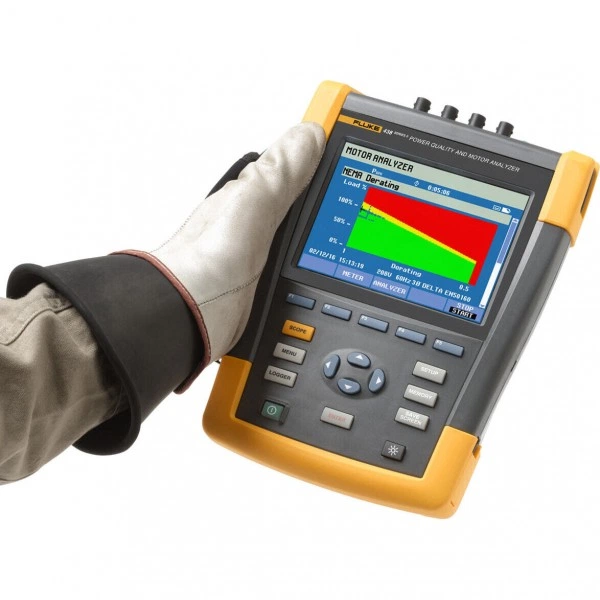

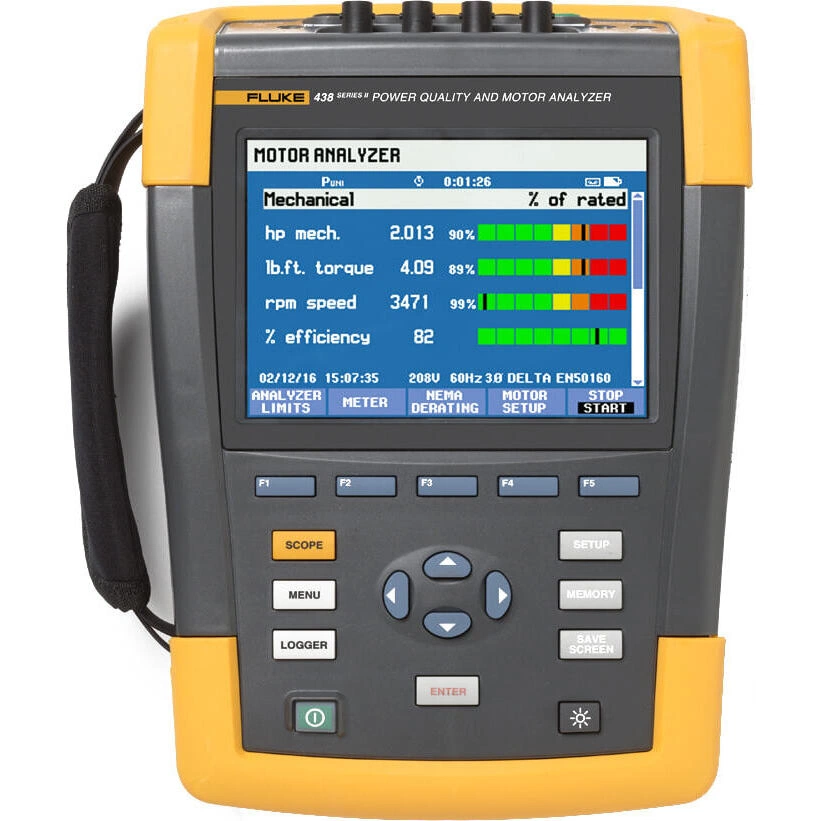

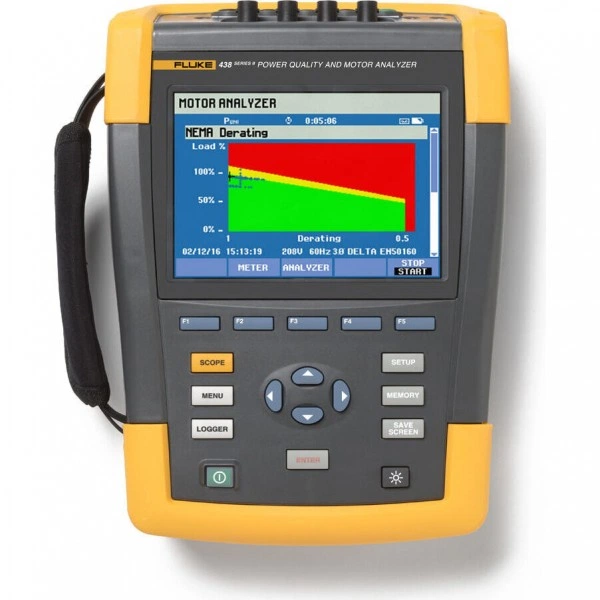

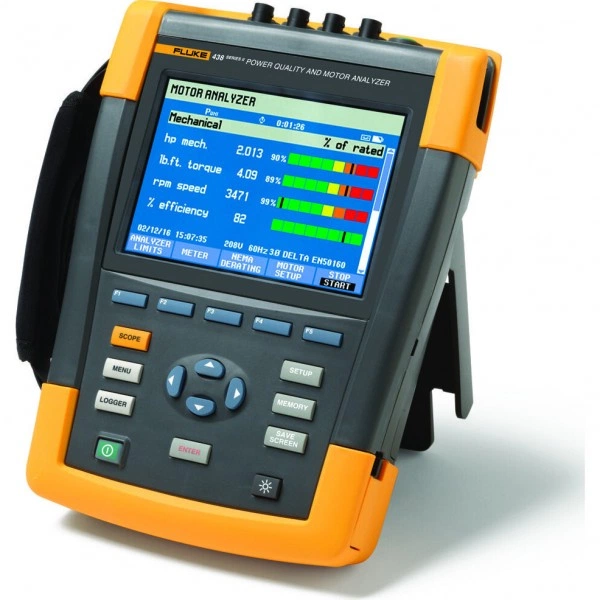

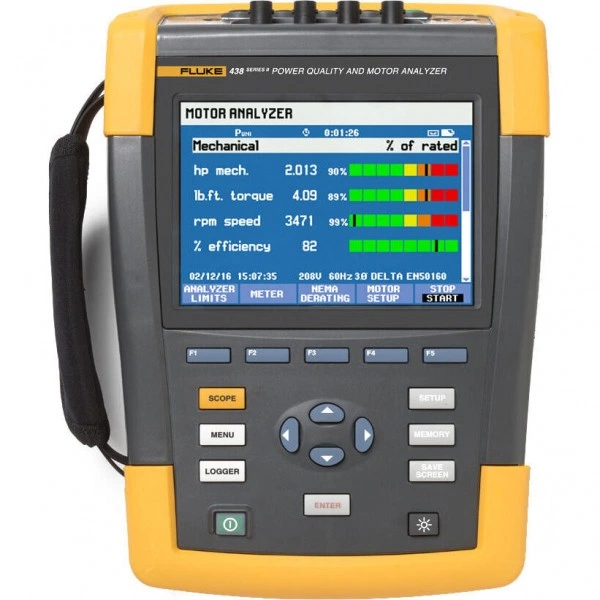

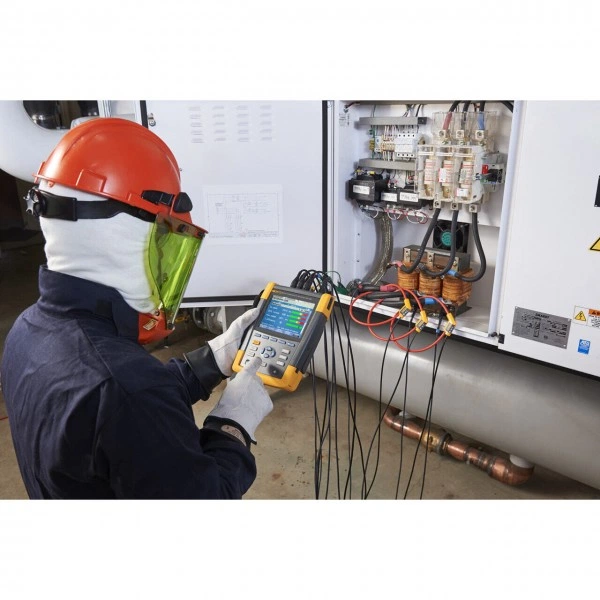

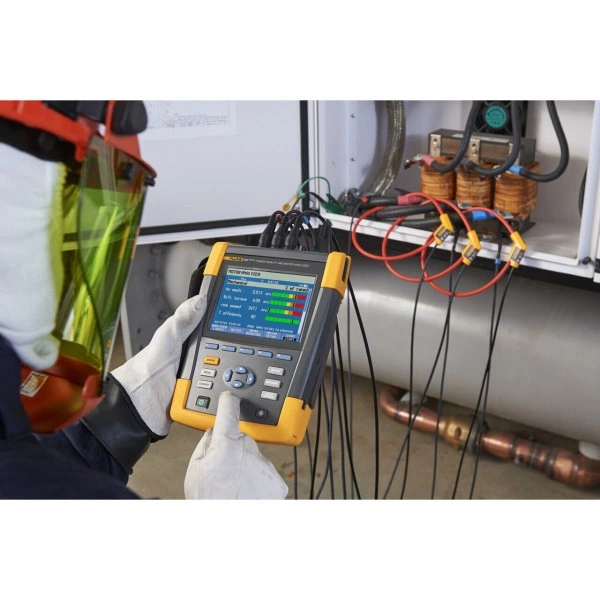

Анализатор энергии FLUKE 438 II/RU

Измерение напряжения

Гармоники: Вольты

Диапазон: THD (Коэффициент нелинейных искажений); Разрешение: 0,0–100%; Погрешность: 0,1%; Предел по умолчанию: ± 2,5%

Дисбаланс: Вольты

Диапазон: %; Разрешение: 0,0-20,0 %; Погрешность: 0,1%; Предел по умолчанию: ± 0,1%

Измеряемые параметры двигателей: Отклонение

Измеряемые параметры двигателей: Отклонение (повышение/понижение) напряжения от номинальной прямой V/f (%) — от −15% до +15%

Измеряемый параметр электродвигателя: Коэффициент гармоник*

Измеряемый параметр электродвигателя: Коэффициент гармоник* напряжения (NEMA) — Диапазон: от 0 до 0,20; Разрешение: –; Погрешность: ± 1,5%; Предел по умолчанию: 0,15

Напряжение: Vfund (основное напряжение)

Диапазон: 435-II; Погрешность: 0,1 В; Предел по умолчанию: ± 0,1% от номинального напряжения

Напряжение: В(ср.кв.знач.)½

Диапазон: 435-II; Погрешность: 0,1 В; Предел по умолчанию: ± 0,2% от номинального напряжения

Напряжение: Пиковое напряжение

Диапазон: –; Разрешение: 1..1400 В пикового напряжения; Погрешность: 1 В; Предел по умолчанию: 5% от номинального напряжения

Напряжение: Среднеквадратичное значение (переменное+постоянное)

Диапазон: 435-II; Разрешение: 1..1000 В — между фазой и нейтралью; Погрешность: 0,01 В; Предел по умолчанию: ± 0,1% от номинального напряжения****

Напряжение: Форм-фактор напряжения (CF)

Диапазон: –; Разрешение: 1,0 > 2,8; Погрешность: 0,01; Предел по умолчанию: ± 5%

Рабочее напряжение

1400 В

Измерение тока

Пусковой ток

Да

Частота и временные параметры

* Коэффициенты снижения мощности не применимы к — часть 1

* Коэффициенты снижения мощности не применимы к двигателям, подключенным через частотно-регулируемые приводы. — "1"Если в качестве типа электродвигателя выбран "Другой", следует добавить к значению погрешности ошибку 5 % Характеристика является истинной для мощности электродвигателя > 30 % от номинальной мощности Характеристика является истинной при стабильной рабочей температуре.

* Коэффициенты снижения мощности не применимы к — часть 2

Запустите электродвигатель при полной нагрузке на 1 час как минимум (2-3 часа, если мощность двигателя составляет 50 л. с. и выше), чтобы получить стабильную температуру

Измеряемые параметры двигателей: Диапазон несущих частот

От 2,5 до 20 кГц

Измеряемые параметры двигателей: Диапазон регулируемых частот

От 40 Гц до 70 Гц

Измеряемый параметр электродвигателя: Частота вращения

Диапазон: От 0 до 3600 об/мин; Разрешение: 1 об/мин; Погрешность: ± 3% ="1"; Предел по умолчанию: 100% = номинальная частота вращения

Функция осциллогрофа

-4 осциллограммы напряжения, 4 осциллограммы тока, среднеквадратичное значение Vrms, Vfund.

Частотно-регулируемые приводы, НЕ совместимые с анализатором

Частотно-регулируемые приводы, НЕ совместимые с анализатором 438-II: Типы двигателей — Синхронный (постоянного тока, шаговый, с постоянными магнитами и пр.)

Частотно-регулируемые приводы, совместимые с анализатором

Частотно-регулируемые приводы, совместимые с анализатором 438-II: Частота — от 40 до 70 Гц

Частотно-регулируемые приводы, совместимые с анализатором 438-II

* Приводы с преобразователями напряжения являются самыми распространенными. Другой тип приводов — с преобразователями тока — применяется для более мощного оборудования.

Часы реального времени

Метка даты и времени в режимах анализа тенденций Trend mode, отображения переходных процессов Transient, мониторинга системы Monitor и регистрации событий

Измерительные функции

Измерение мин./макс. и средних значений

Да

Измеряемые параметры двигателей: Тип двигателя

3-фазный асинхронный (индукционный)

Измеряемый параметр электродвигателя: Дисбаланс (NEMA)

Диапазон: от 0 до 100%; Разрешение: 0,10%; Погрешность: ± 0,15%; Предел по умолчанию: 5 %

Измеряемый параметр электродвигателя: Коэффициент снижения*

Измеряемый параметр электродвигателя: Коэффициент снижения* мощности из-за гармоник — Диапазон: от 0,7 до 1,0; Разрешение: –; Погрешность: отображается; Предел по умолчанию: Нет данных

Измеряемый параметр электродвигателя: КПД

Диапазон: от 0 до 100%; Разрешение: 0,10%; Погрешность: ± 3% ="1"; Предел по умолчанию: Нет данных

Измеряемый параметр электродвигателя: Крутящий момент

Диапазон: от 0 до 10 000 Нм от 0 до 10 000 фунто-футов; Разрешение: 0,1 Нм 0,1 фунто-фута; Погрешность: ± 5% ="1" ± 5% ="1"; Предел по умолчанию: 100 % = номинальный крутящий момент 100 % = номинальный крутящий момент

Измеряемый параметр электродвигателя: Механическая мощность

Измеряемый параметр электродвигателя: Механическая мощность электродвигателя — Диапазон: от 0,7 кВт до 746 кВт от 1 л. с. до 1000 л. с.; Разрешение: 0,1 кВт 0,1 л. с.; Погрешность: ± 3% ="1" ± 3% ="1"; Предел по умолчанию: 100 % = номинальная мощность 100 % = номинальная мощность

Измеряемый параметр электродвигателя: Суммарный коэффициент

Измеряемый параметр электродвигателя: Суммарный коэффициент снижения* мощности NEMA — Диапазон: от 0,5 до 1,0; Разрешение: –; Погрешность: отображается; Предел по умолчанию: Нет данных

Мощность: Коэффициент мощности (Cos j/DPF)

Диапазон: –; Разрешение: 0..1; Погрешность: 0,001; Предел по умолчанию: ± 0,1% при номинальных условиях нагрузки

Регистрация и интерфейсы

Память

Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти).

Экран и управление

Дисплей

Яркость: 200 кд/м 2 обычно с использованием сетевого адаптера, 90 кд/м 2 обычно с использованием батарейного источника питания Размер: 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали) Разрешение ЖК-дисплея: 320 × 240 пикселей Регулировка контрастности и яркости: регулируется пользователем, с компенсацией температуры

Сигналы управления в сети: Абсолютное напряжение, усредненное

Сигналы управления в сети: Абсолютное напряжение, усредненное за 3 с (В 3s) — Диапазон: –; Разрешение: от 0,0 В до 1000 В; Погрешность: 0,1 В; Предел по умолчанию: ± 5% от номинального напряжения

Сигналы управления в сети: Относительное напряжение (%)

Диапазон: –; Разрешение: от 0 до 100%; Погрешность: 0,10%; Предел по умолчанию: ± 0,4%

Сигналы управления в сети: Пороговые уровни

Диапазон: –; Разрешение: Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала; Погрешность: –; Предел по умолчанию: –

Сигналы управления в сети: Частота сигнала

Диапазон: –; Разрешение: 60..3000 Гц; Погрешность: 0,1 Гц; Предел по умолчанию: –

Частотно-регулируемые приводы, совместимые с анализатором

Частотно-регулируемые приводы, совместимые с анализатором 438-II: Метод управления — Вольт-частотное управление, векторное управление с разомкнутым контуром, с замкнутым контуром, управление с датчиками обратной связи.

Метрологические параметры

Сила тока (погрешность без погрешности клещей): Afund (ток

Сила тока (погрешность без погрешности клещей): Afund (ток основной частоты) — Диапазон: 1 мВ/А 10x; Разрешение: 0,5..200 A (только переменный ток); Погрешность: 0,1 А; Предел по умолчанию: 0,5% ± 5 отсчетов

Сила тока (погрешность без погрешности клещей): А (пиковое

Сила тока (погрешность без погрешности клещей): А (пиковое значение) — Диапазон: 1 мВ/А; Разрешение: 5500 A (пиковое значение); Погрешность: 1 А (ср.кв.знач.); Предел по умолчанию: ± 5%

Сила тока (погрешность без погрешности клещей): А(ср.кв.знач.)½

Диапазон: 1 мВ/А 10x; Разрешение: 0,5..200 A (только переменный ток); Погрешность: 0,1 А; Предел по умолчанию: ± 1% ± 10 отсчетов

Сила тока (погрешность без погрешности клещей): Амперы

Сила тока (погрешность без погрешности клещей): Амперы (переменный+постоянный ток) — Диапазон: 1 мВ/А 10x; Разрешение: 0,5..200 A (только переменный ток); Погрешность: 0,1 А; Предел по умолчанию: 0,5% ± 5 отсчетов

Сила тока (погрешность без погрешности клещей): Форм-фактор

Сила тока (погрешность без погрешности клещей): Форм-фактор тока (CF) — Диапазон: –; Разрешение: 1..10; Погрешность: 0,01; Предел по умолчанию: ± 5%

Электропитание

Измеряемые параметры двигателей: Источник питания

Частотно-регулируемый привод

Частотно-регулируемые приводы, НЕ совместимые с анализатором

Частотно-регулируемые приводы, НЕ совместимые с анализатором 438-II: Частота напряжения питания двигателя — < 40 и > 70 Гц

Условия эксплуатации и защита

Условия эксплуатации

* ± 5%, если ≥ 1 % от номинального напряжения; ± 0,05% от номинального напряжения, если < 1% от номинального напряжения ** Номинальная частота 50/60 Гц согласно IEC 61000-4-30 *** Измерения 400 Гц не поддерживаются для фликкер-шума, сигналов сети и режима монитора. ****для номинального напряжения 50–500 В.

Условия эксплуатации: Влажность

+10 °C ~ +30 °C: 95% относительной влажности без конденсации +30 °C ~ +40 °C: 75% относительной влажности без конденсации +40 °C ~ +50 °C: 45% относительной влажности без конденсации

Условия эксплуатации: Диапазон рабочих температур

От 0 до +40 °C; от +40 до +50 °C без батареи

Условия эксплуатации: Интерфейсы

Мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента

Условия эксплуатации: Максимальная высота над уровнем моря

До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В. До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. Максимальная высота хранения 12 км (40 000 фт)

Условия эксплуатации: Температура хранения

От –20 до +60 °C

Условия эксплуатации: Электромагнитная совместимость (ЭМС)

Соответствует ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005) по излучению и устойчивости к радиопомехам

Комплектация и совместимость

Комплект поставки — часть 1

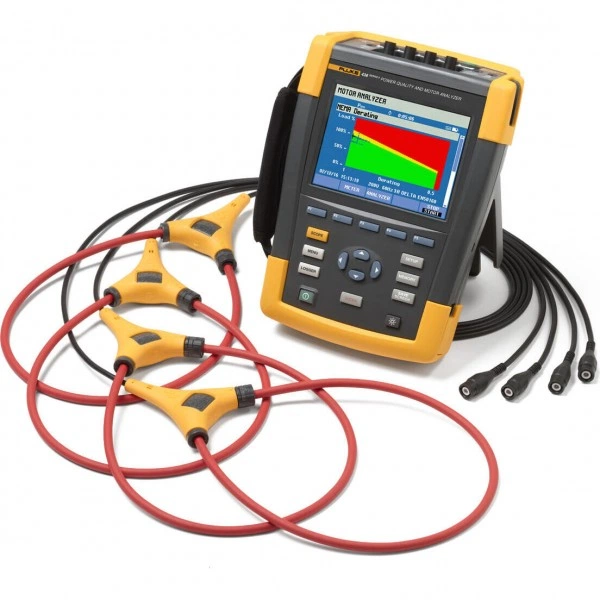

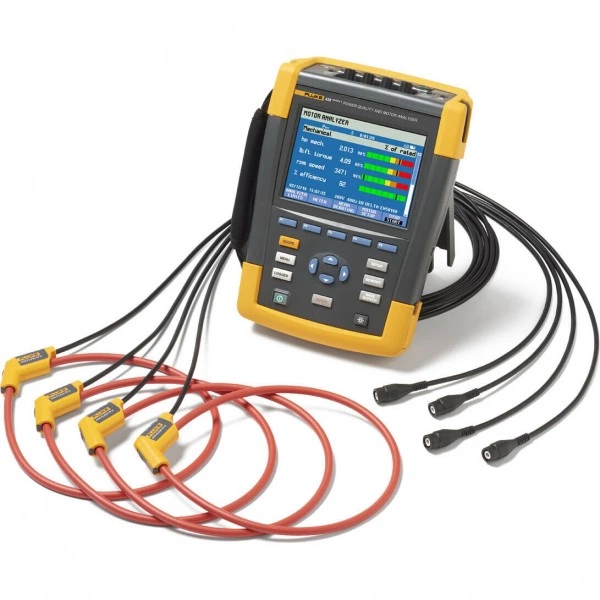

Анализатор Fluke 438 II - 1 шт.; Адаптер питания BC430 - 1 шт.; Клещи i430flex-TF, длина 24 дюйма (61 см) - 4 шт.; Набор переходников с вилками международных образцов - 1 шт.; BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 7 часов) - 1 шт.; Измерительный провод TLS430 и набор зажимов типа "крокодил" - 1 шт.

Комплект поставки — часть 2

Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки - 1 шт.; PowerLog на компакт-диске (содержит руководства оператора в формате PDF) - 1 шт.; USB-кабель A-B мини - 1 шт.; C437-II жесткий футляр - 1 шт.

Совместимость

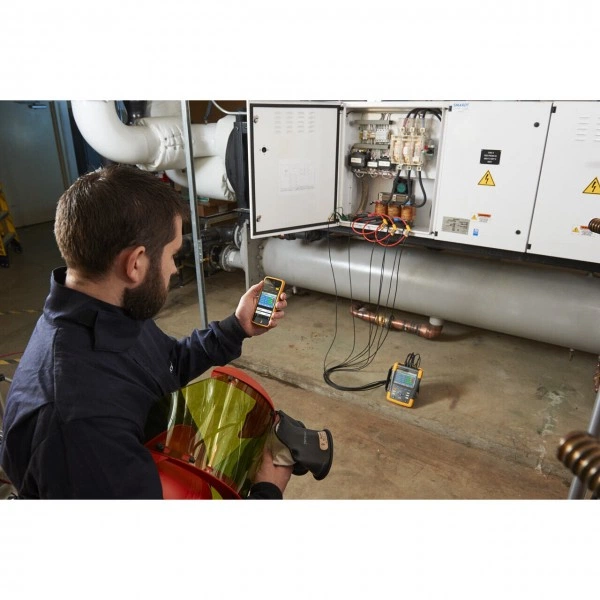

Fluke Connect®* — Просмотр данных на приборе через мобильное приложение Fluke Connect, а также с помощью ПО PowerLog 430-II на настольном ПК Категория безопасности для промышленного применения 600 В CAT IV/1000 В CAT III

Конструкция и исполнение

Гармоники: Амперы

Диапазон: THD (Коэффициент нелинейных искажений); Разрешение: 0,0–100%; Погрешность: 0,1%; Предел по умолчанию: ± 2,5%

Гармоники: Ватты

Диапазон: THD (Коэффициент нелинейных искажений); Разрешение: 0,0–100%; Погрешность: 0,1%; Предел по умолчанию: ± 5%

Гармоники: Порядок гармонической составляющей (n)

Диапазон: –; Разрешение: Постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7; Погрешность: Постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7; Предел по умолчанию: Постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7

Гармоники: Порядок интергармоники (n)

Диапазон: –; Разрешение: ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7; Погрешность: ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7; Предел по умолчанию: ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7

Гармоники: Сдвиг фаз

Диапазон: –; Разрешение: От –360° до +0°; Погрешность: 1°; Предел по умолчанию: ±n x 1°

Герц: Гц

Диапазон: Fluke 435 при 60 Гц номинально; Разрешение: от 51 000 Гц до 69 000 Гц; Погрешность: 0,001 Гц; Предел по умолчанию: ± 0,01 Гц

Дисбаланс: Амперы

Диапазон: %; Разрешение: 0,0-20,0 %; Погрешность: 0,1%; Предел по умолчанию: ±1%

Калькулятор потерь энергии

Да

Корпус

Прочный удароустойчивый корпус со встроенным защитным футляром IP51 брызго- и пылеустойчив согласно стандарту IEC60529 при использовании на наклонной подставке Защита от ударов и вибрации Удар 30 g, вибрация: синусоида 3 g, случайно 0,03 g 2 /Гц в соответствии с MIL-PRF-28800F класса 2

Мощность: Ватты (ВА, ВАр)

Диапазон: 1 мВ/А; Разрешение: макс. 2000 МВт; Погрешность: 0,1 Вт..1 МВт; Предел по умолчанию: ± 1% ± 10 отсчетов

Тип оборудования

Анализатор энергии

Фликер: Plt, Pst, Pst (1 мин.) Pinst

Диапазон: –; Разрешение: 0,00..20,00; Погрешность: 0,01; Предел по умолчанию: ± 5%

Энергия: кВт-ч (кВА-ч, квар-ч)

Диапазон: i430-Flex 10x; Разрешение: Зависит от номинала клещей и напряжения; Погрешность: Зависит от номинала клещей и напряжения; Предел по умолчанию: ± 1% ± 10 отсчетов

Энергия: Потери энергии

Диапазон: i430-Flex 10x; Разрешение: Зависит от номинала клещей и напряжения; Погрешность: Зависит от номинала клещей и напряжения; Предел по умолчанию: ± 1% ± 10 отсчетов, за исключением погрешности сопротивления линии
