Основная информация об анализаторе энергии
Анализатор энергии. Параметры электропитания.
- Пусковой ток
- Да
- Рабочее напряжение
- 1400 В
- Калькулятор потерь энергии
- Да
Назначение и исполнение

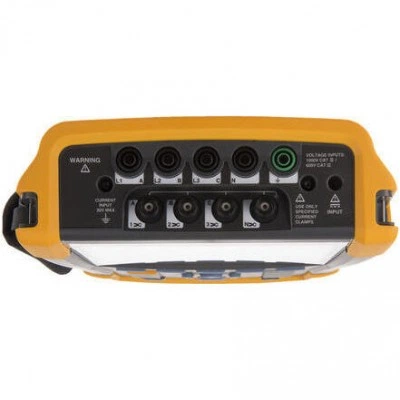

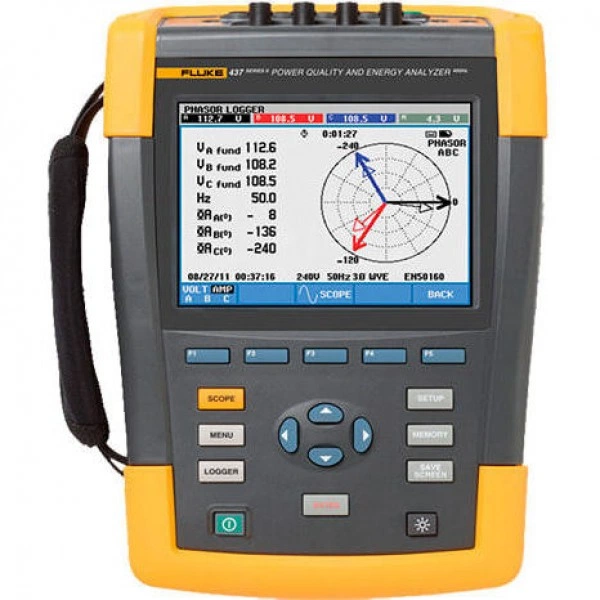

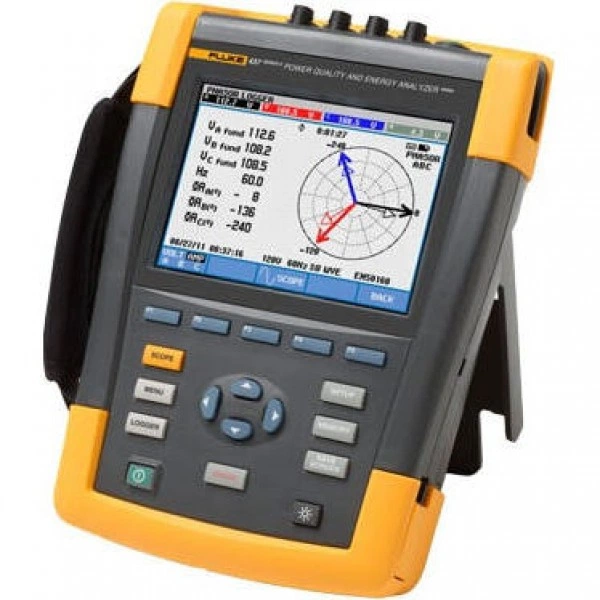

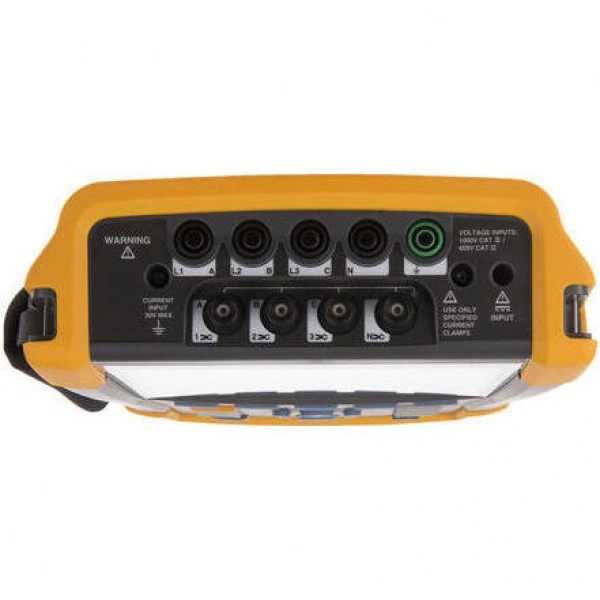

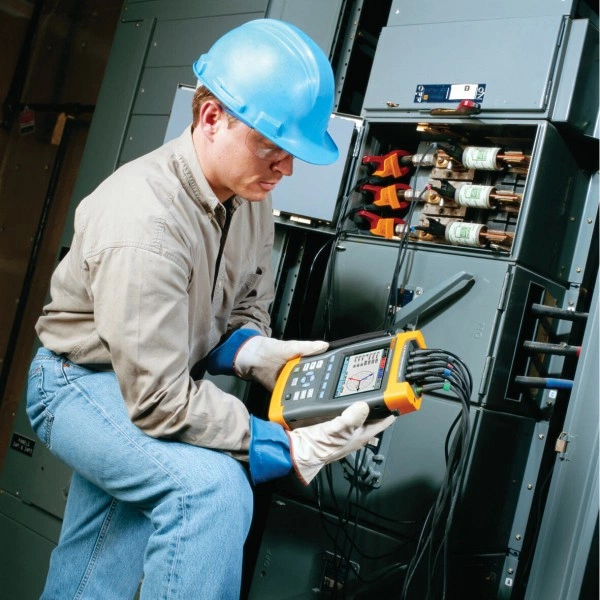

Анализатор энергии FLUKE 437 II/RU. Оборудование FLUKE для анализа и регистрации электроэнергии выбирают под схему сети, число контролируемых цепей и длительность обследования. Сам измеритель, токовые датчики и соединительные принадлежности составляют рабочий комплект. Тип датчика, входные уровни и геометрия подключения должны соответствовать выбранной установке.
Функциональные возможности 437 II/RU
Разовое показание и длительная запись отвечают на разные вопросы. Для наблюдения изменений важны временная привязка, период регистрации, объем хранения и способ извлечения данных. Возможность измерять электрическую величину не означает автоматической поддержки всех показателей качества электроэнергии: перечень функций проверяют по конкретной модели.
- Измерение на частоте 400 Гц. — замеры качества электроэнергии для авиационных и военных энергосистем.
- Сбор данных PowerWave — быстрые замеры среднеквадратичных значений для быстрого просмотра каждой формы сигнала, в результате чего можно определять, как взаимодействуют значения напряжения, тока и частоты.
- Эффективность инвертора мощности — измерение мощности как переменного, так и постоянного тока, входящего и выходящего, для отслеживания эффективности инверторов.
- Монетизация электроэнергии — вычисление потерь энергии из-за ее низкого качества в денежном выражении.
- Устранение основных неполадок — быстрая диагностика на экране для восстановления работы сети.
- Профилактика — обнаружение и предотвращение проблем с качеством электроэнергии до того, как они приведут к простою.
- Долгосрочный анализ — выявление сложных для обнаружения и нерегулярных проблем.
- Изучение нагрузок — проверка возможностей электрической системы перед добавлением нагрузок.
- Измерение на частоте 400 Гц. Повышая частоту переменного напряжения до 400 Гц, трансформаторы и двигатели можно сделать меньше и легче, чем для 50 или 60 Гц, что является преимуществом для самолетов, подводных лодок, космических судов и другого военного оборудования и ручных инструментов. Модель 437 II записывает данные измерения качества электроэнергии для авиационных систем и военного оборудования любого типа.
- Эффективность инвертора мощности. Имеется возможность одновременного измерения выходной мощности переменного тока и входной мощности постоянного тока для электроники силовых систем с помощью измерительных клещей постоянного тока.
- Сбор данных PowerWave. Высокоскоростной сбор данных по среднеквадратичным значениям, отображение полупериода и формы сигнала, которые характеризуют динамику электросистем (пуск генератора, переключение на ИБП и т.д.).
- Калькулятор потерь энергии. Измерение классической активной и реактивной мощности. Путем расчета дисбаланса и мощности гармоник определяется стоимость потерь тепла.
- Устранение неполадок в режиме реального времени. Прибор позволяет анализировать тенденции с помощью указателей и средств увеличения/уменьшения.
- Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В кат. IV/1000 В кат. III для использования на технологическом входе.
- Измерение всех трех фаз и нейтрали. В комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.
- Автоматический анализ тенденций. Каждое измерение всегда автоматически записывается, без какой-либо настройки.
- Мониторинг системы. На одном экране отображается 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160.
- Функция регистрации. Позволяет выполнять настройку для любых условий тестирования благодаря памяти на 600 параметров с определяемыми пользователем интервалами.
- Просмотр графиков и генерация отчетов. В комплект входит программное обеспечение для анализа.
- Время работы от аккумулятора: Время работы — 7 часов после зарядки литий-ионного батарейного источника питания.
- Параметры по стандартам Classical Power (Steinmetz 1897) и IEEE 1459-2000 Power
- Детальный анализ потерь
- Анализ дисбаланса
- Анализатор качества и электроэнергии Fluke 437 серии II 400 Гц спроектирован специально для оборонной и авиационной промышленности.
- Благодаря возможности проводить измерения до 400 Гц модель 437 II оказывается незаменимой при использовании на подводных лодках, самолетах и других видах транспорта.
- Функция PowerWave, реализованная в моделях 435 и 437 серии II, позволяет одновременно с высокой скоростью записывать сигналы напряжения, тока и частоты, чтобы увидеть какое сочетание вызывает потенциальные проблемы.
- Модели 435 и 437 II могут измерять эффективность таких инверторов, одновременно измеряя постоянный и переменный токи в системе, и вычисляя мощность, потерянную в процессе преобразования.
- Мониторинг системы - быстрая проверка рабочих характеристик системы на соответствие стандарту EN50160
- Одним нажатием кнопки уникальная функция мониторинга системы даст обзор функционирования системы энергоснабжения и проверит соответствие мощности на входе ограничениям, которые накладываются стандартом EN50160 или вашими собственными требованиями.
- Модель 434 имеет дополнительную возможность регистрации потребляемой электроэнергии.
- Отслеживание гармоник вплоть до 50-ой и измерение и регистрация суммарного коэффициента искажений (THD) в соответствии с требованиями стандарта МЭК61000-4-7.
Технические особенности
При сопоставлении результатов сохраняют одну схему подключения, одинаковое направление датчиков и корректные коэффициенты преобразования. Различие масштаба или обозначения канала может выглядеть как изменение нагрузки. Условия погрешности относятся к указанным входам и датчикам, поэтому параметры базового блока рассматривают вместе с принадлежностями.
Основные характеристики
| Параметр | Значение |
|---|---|
| Пусковой ток | Да |
| Рабочее напряжение | 1400 В |
| Калькулятор потерь энергии | Да |
| Измерение мин./макс. и средних значений | Да |
| Условия эксплуатации: Температура хранения | -20 °C ~ +60 °C |
| Гармоники: Сдвиг фаз | Диапазон измерений: От -360° до +0°; Разрешение: 1°; Точность: ± n x 1° |
| Дисбаланс: Амперы | Модель: %; Диапазон измерений: 0,0-20,0 %; Разрешение: 0.10%; Точность: ± 1 % |
| Дисбаланс: Вольты | Модель: %; Диапазон измерений: 0,0-20,0 %; Разрешение: 0.10%; Точность: ± 0,1 % |
Применение
Перед выездом определяют точки, предполагаемую длительность записи, питание и способ маркировки файлов. Для последующего разбора нужны сведения о режиме оборудования и времени наблюдения. Это позволяет связать зарегистрированное изменение с работой объекта и отделить его от изменения конфигурации измерительного комплекта.
Условия измерений
- * ± 5 %, если ≥ 1 % от номинального напряжения; ± 0,05 % от номинального напряжения, если < 1% от номинального напряжения. ** Номинальная частота 50/60 Гц согласно IEC 61000-4-30 *** Измерения 400 Гц не поддерживаются для мерцания, сигналов сети и режима монитора. ****Для номинального напряжения 50–500 В
Комплектация и совместимость
Комплект поставки
- Анализатор энергии Fluke 437 II1 шт.
- Адаптер питания BC4301 шт.
- Набор переходников с вилками международных образцов1 шт.
- BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 8 часов)1 шт.
- Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки1 шт.
- Клещи i430flex-TF, длина 24 дюйма (61 см)1 шт.
- Карта памяти SD объемом 8 ГБ1 шт.
- ПО PowerLog на компакт-диске (содержит руководства оператора в формате PDF)1 шт.
- USB-кабель A-B мини1 шт.
- C437-II жесткий футляр1 шт.
