Основная информация о высоковольтных пробниках
Высоковольтные пробники. Совместимость с оборудованием и установка.
Назначение и исполнение

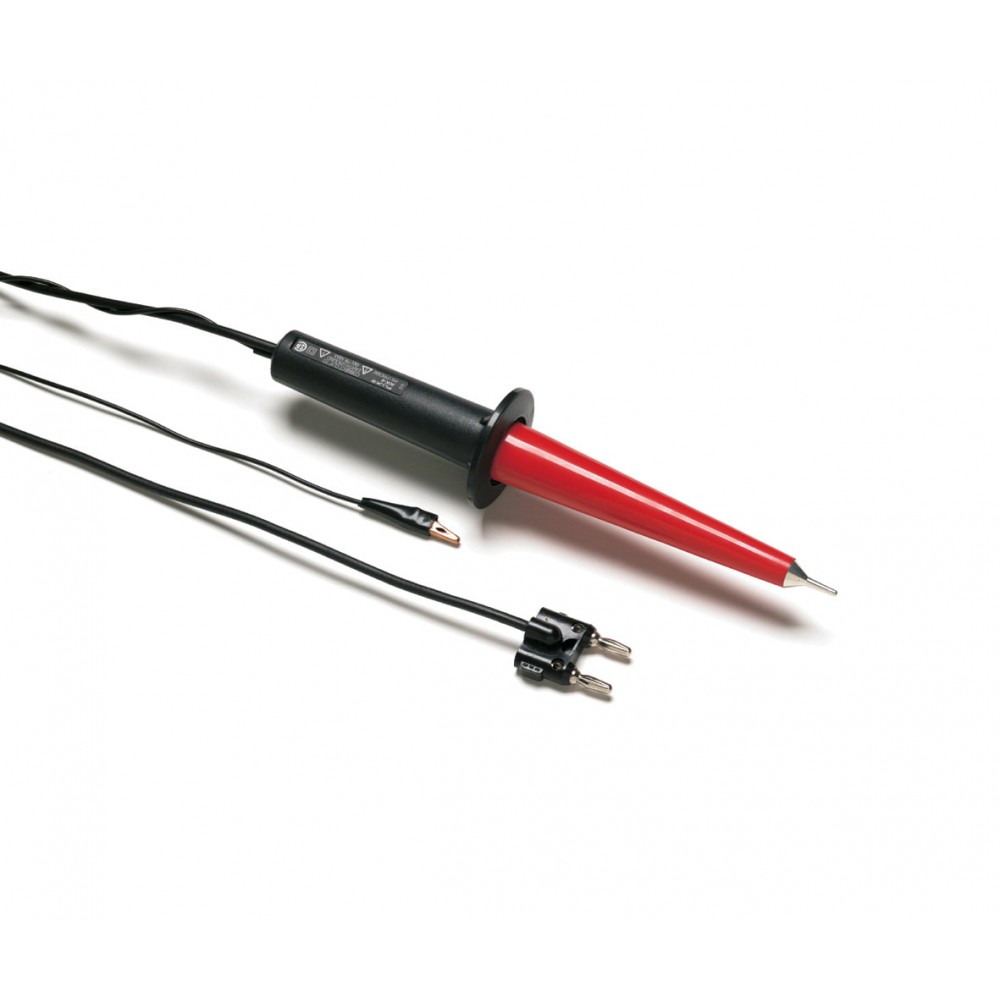

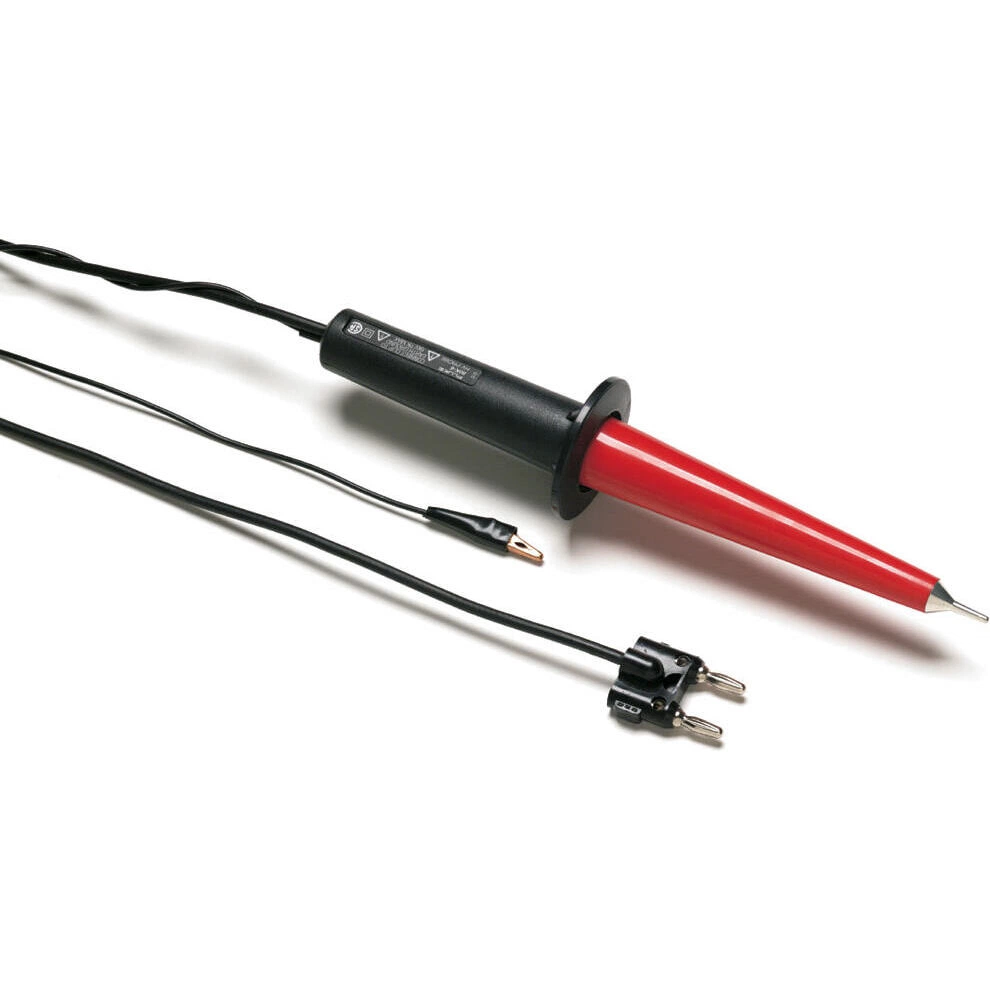

Высоковольтные пробники FLUKE 80K-6. Осциллографический тракт FLUKE предназначен для исследования изменения сигнала во времени. При выборе рассматривают полосу, число входов, допустимые уровни, способ подключения и характеристики совместимых пробников. Осциллограф, пробник и переходник образуют один рабочий тракт, поэтому его возможности определяются каждым включенным компонентом.
Функциональные возможности 80K-6
Временная развертка помогает сопоставлять форму, длительность и взаимное положение событий. Полоса пропускания и частота дискретизации описывают разные стороны регистрации. Для повторяемого сравнения сохраняют масштаб, связь входа, синхронизацию и настройки пробника. Условия одного входа не переносят на другой без проверки спецификации.
- Высоковольтный зонд, позволяющий мультиметру измерять напряжение до 6000 В соответственно. Предназначен для применения только при малых энергиях
- 80K-6 - это высоковольтный зонд, предназначенный для расширения измерительного диапазона вольтметров постоянного и переменного тока до пикового значения напряжения переменого или постоянного тока 6000 В, категории перенапряжения I.
- Зонд обеспечивает высокую точность измерений при использовании с вольтметром с полным входным сопротивлением 10 МОм.
- Это означает, что данный зонд может использоваться только для выполнения измерений на цепях ограниченной энергии внутри оборудования.
- Например, он может использоваться для измерения высокого напряжения внутри телевизоров, копировальных аппаратов и т.д.
- Не используйте этот зонд для измерения высокого напряжения в системах распределения мощности.
- Высоковольтный зонд, позволяющий мультиметру измерять напряжение до 6000 В соответственно.
- Предназначен для применения только при малых энергиях
Технические особенности
Коэффициент деления пробника учитывают при оценке уровня и выборе диапазона. Допустимое напряжение между точками и относительно земли проверяют отдельно. Наличие изолированного корпуса или разъема определенной формы само по себе не задает категорию безопасности и допустимую схему соединения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Высоковольтные пробники |
Применение
При наладке сначала формулируют наблюдаемый процесс: периодический сигнал, переходный режим или редкое событие. Затем выбирают точки, длительность наблюдения и способ сохранения результата. Вместе с осциллограммой полезно фиксировать настройки тракта и условия работы оборудования, чтобы запись можно было интерпретировать при повторном анализе.
Подготовка рабочего набора
Для работы с FLUKE 80K-6 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
