Основная информация о гидравлическом шланге
Гидравлический шланг. Совместимость с оборудованием и установка.
- Масса
- 412,8 г
- Нейлоновая конструкция
- Да
- Температура
- От –40 до 120 ºC
- Минимальный радиус загиба
- 60 мм
Назначение и исполнение
Гидравлический шланг FLUKE 700HTH-1. Оборудование FLUKE для работы с давлением выбирают по диапазону, виду давления и допустимой среде. Абсолютное, избыточное и дифференциальное давление описывают разные задачи. Калибратор, измерительный модуль, насос и соединительная принадлежность имеют разные функции и не заменяют друг друга одним фактом наличия резьбового соединения.
Функциональные возможности 700HTH-1
При подготовке комплекта согласуют измерение, создание давления и подключение проверяемого устройства. Совместимый модуль может расширять систему, однако его диапазон и требования к среде остаются собственными параметрами. Характеристики соседних модулей серии не следует считать пределами установленного исполнения.

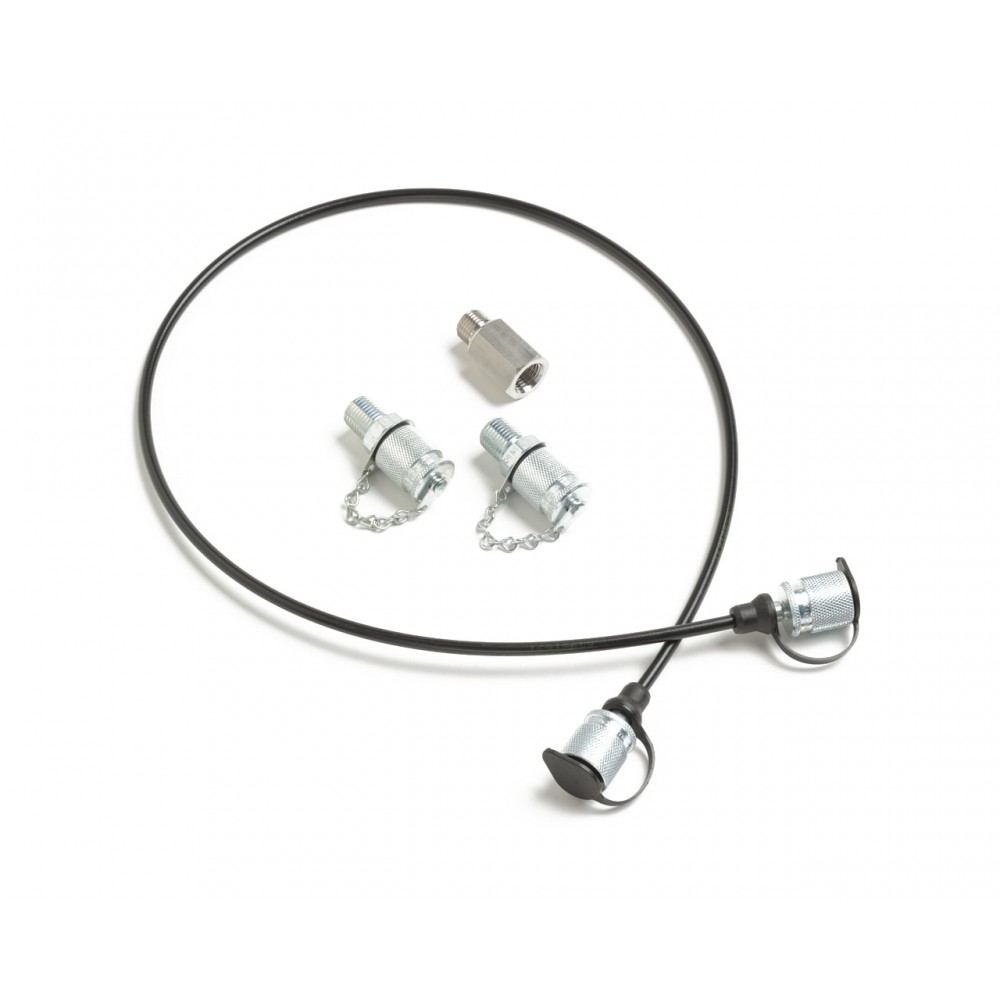

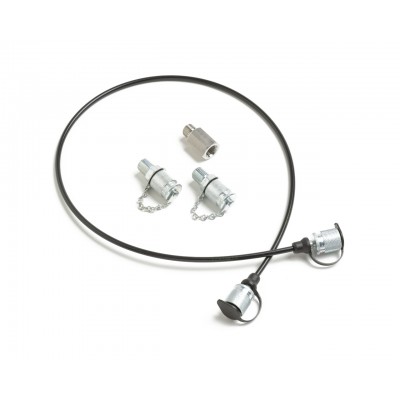

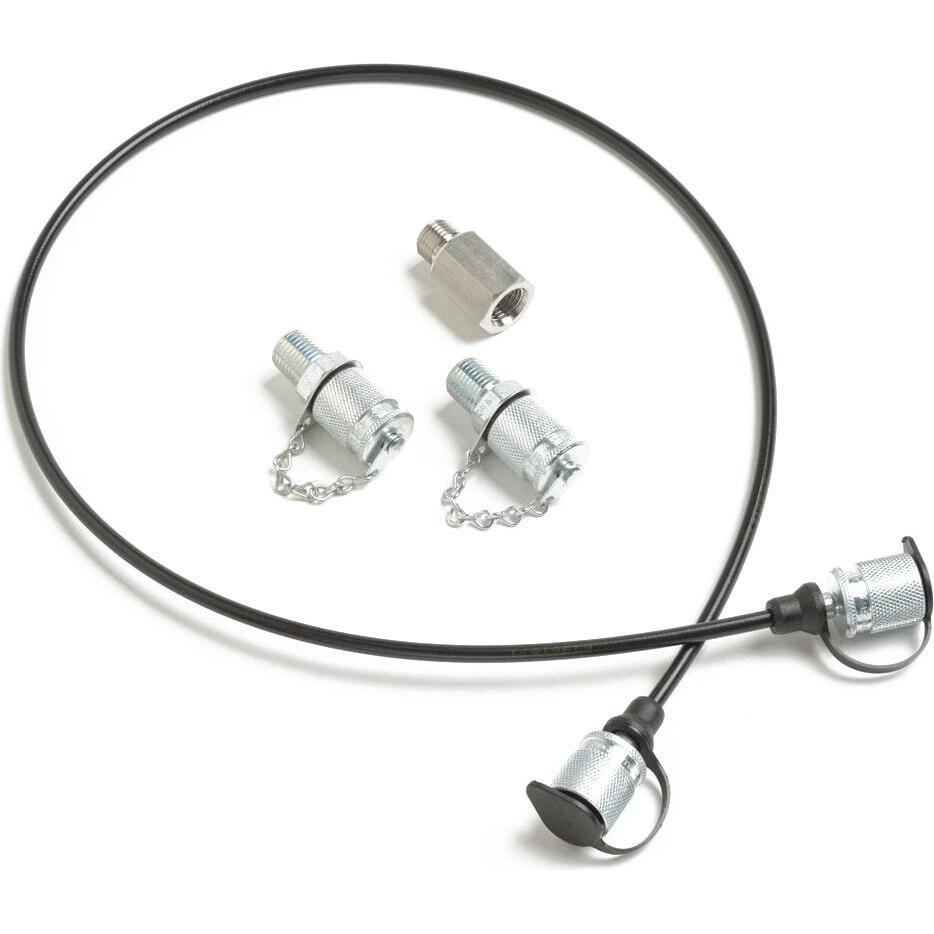

- Шланг и фитинги для непосредственного подключения к порту тестового давления Fluke 700HTP-1
- Содержит заглушки и колпачки для предотвращения утечки жидкости в шлангах, при этом нет необходимости повторно заливать насос перед запуском.
- Герметичные фитинги с удобными и плотными соединениями.
- Низкое объемное расширение и незначительное падение давления при расчетных параметрах давления
- Шланг с (2) гнездами NPT 1/4 дюйма
- (2) переходника от гнезда NPT ¼ дюйма к штекеру NPT 1/4 дюйма (в том числе герметичные заглушки)
- От гнезда NPT 1/4 дюйма к штекеру BSP 1/4 дюйма
- Тестовый шланг Fluke 700HTH-1 — это рабочий шланг, рассчитанный на рабочее давление 68,9 МПа, в состав которого включены элементы из нержавеющей стали и нейлона для совместного использования модуля Fluke-700HTP-1 или любого другого тестового насоса с тестируемым устройством.
- Модуль Fluke 700HTH-1 позволяет произвести одновременное подключение к модулю давления Fluke и тестируемому устройству от тестового насоса Fluke 700HTP-1.
- 700HTH-1 можно использовать с водой и минеральным маслом.
Технические особенности
Уплотнение, соединители и рабочая среда влияют на применимость комплекта. Параметры точности оценивают вместе с температурными условиями и принятой схемой проверки. Предел рабочего давления, перегрузка и разрушающее давление имеют разное назначение; более высокое аварийное значение не является разрешенным повседневным режимом.
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты | 0,84 м в длину без фитингов переходника |
| Масса | 412,8 г |
| Нейлоновая конструкция | Да |
| Температура | От –40 до 120 ºC |
| Минимальный радиус загиба | 60 мм |
| Материал | Конструкция: нейлон, нержавеющая сталь, цинк, сталь с покрытием, нитрил |
Применение
Перед подбором уточняют тип датчика или преобразователя, рабочую среду, соединение и контрольные точки. Для повторной проверки полезно сохранять схему, направление изменения давления и условия установления показания. При транспортировке и хранении защищают соединения от загрязнения и учитывают требования к конкретной среде.
Подготовка рабочего набора
Для работы с FLUKE 700HTH-1 сначала описывают задачу и проверяют состав необходимого комплекта. Полное обозначение изделия сопоставляют со схемой подключения, доступными условиями и требуемым результатом. Измерительный прибор, датчик и принадлежности рассматривают совместно: возможность одного компонента не отменяет ограничений остальных частей тракта.
Перед повторной работой сохраняют одну конфигурацию, обозначения точек и условия наблюдения. Это помогает сравнивать результаты без смешения разных режимов. При комплектации отдельно проверяют, какие компоненты относятся к данной позиции, а какие требуются дополнительно. Характеристики другого исполнения не переносят на выбранную модель автоматически.
