Основная информация о цифровом мультиметре
Цифровой мультиметр. Электрические измерения.
- Напряжение AC
- 750 В
- Ток AC/DC
- 10 А
- Температура до
- 600 °C
Назначение и исполнение

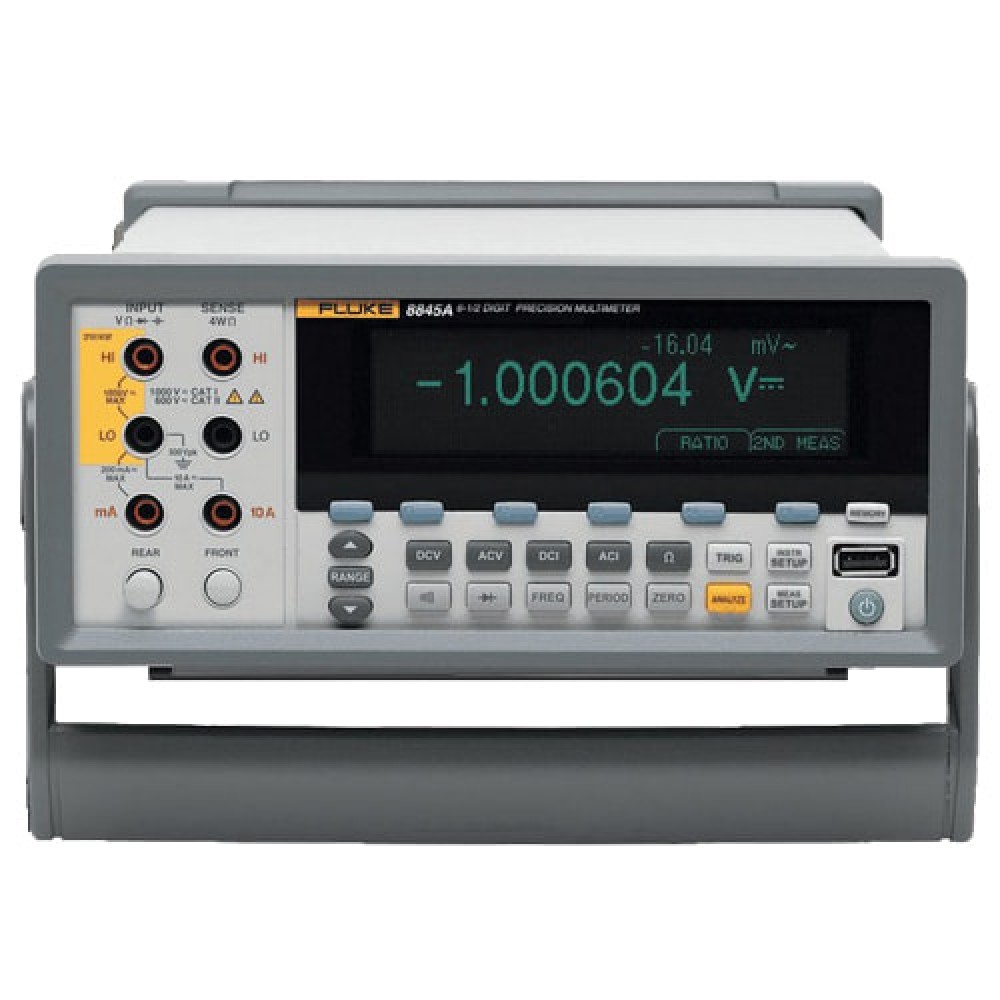

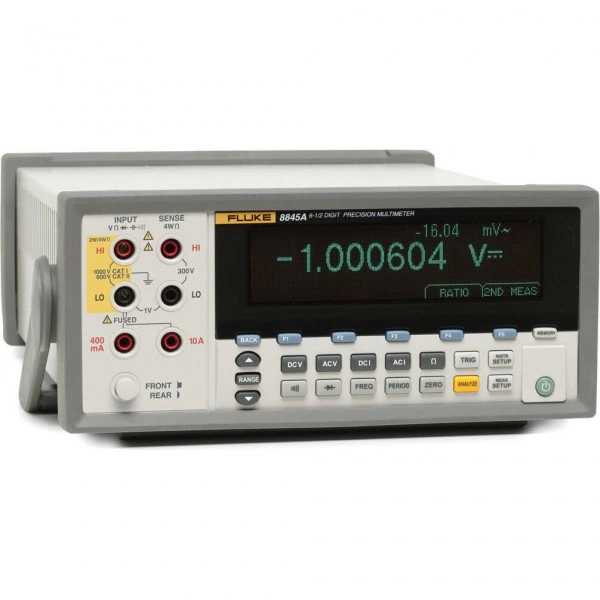

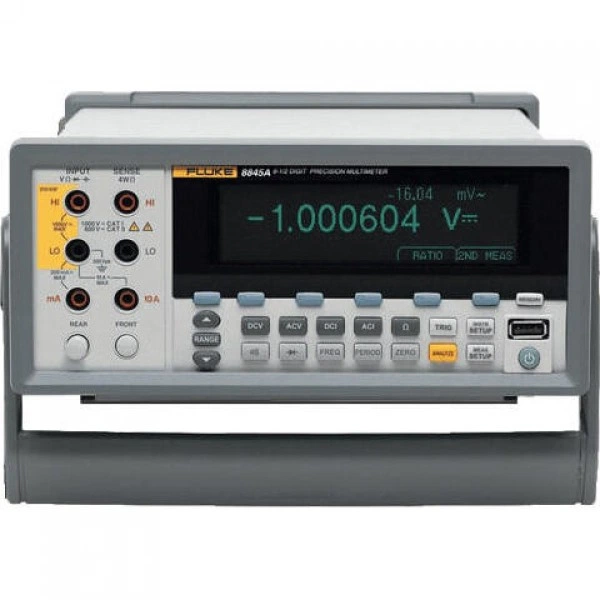

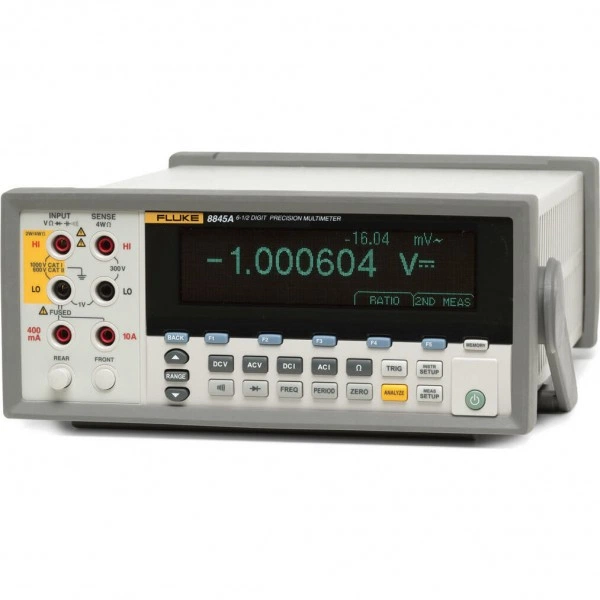

Цифровой мультиметр FLUKE 8845A/SU 220V. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 8845A/SU 220V
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Разрешение 6,5 разрядов
- Базовое напряжение пост. тока, точность до 0,0024 %
- Двойной экран
- От 100 мкА до 10 А, разрешение до 100 пА
- Широкий диапазон сопротивления от 10 Ом до 1 ГОм с разрешением до 10 мкОм
- 2 Х 4 Ом 4-проводной измерительный метод
- Обе модели используются для измерения частоты и периода
- Модель 8846A измеряет также емкостное сопротивление и температуру
- USB-порт (8846A)
- Сравнение Fluke 45 и Agilent 34401A
- Графический дисплей
- Режим записи Trendplot™ без использования бумаги, статистика, гистограмма
- CAT I 1000 В, CAT II 600 В
- Точные 6,5-разрядные мультиметры Fluke 8845A и 8846A обеспечивают точность и универсальность для самых сложных стендовых и системных измерений.
- Базовая точность измерения напряжения пост. тока составляет до 0,0024 %, диапазон силы тока — 10 А, а широкий диапазон сопротивления позволяет создавать любые комбинации измерительных систем.
- Можно также использовать модели 8845A и 8846A для измерения частоты и периода.
- Кроме этого, с помощью модели 8846A можно измерять температуру и емкостное сопротивление.
- Уникальная комбинация функций и производительности позволяет использовать продукты 8845A и 8846A при решении ряда задач, в том числе на производственных испытаниях, при разработке и обслуживании.
- Модели 8845A/8846A имеют уникальный двойной дисплей, который позволяет измерять два разных параметра одного сигнала, используя всего одно тестовое соединение.
- Проводите 4-проводные измерения с использованием всего 2 кабелей
- Запатентованные раздельные гнезда контактов для реализации функции 2 х 4 Ом позволяют вам выполнять 4-проводные измерения с использованием всего двух (а не четырех) кабелей.
- Несколько разъемов позволяют максимально гибко формировать систему

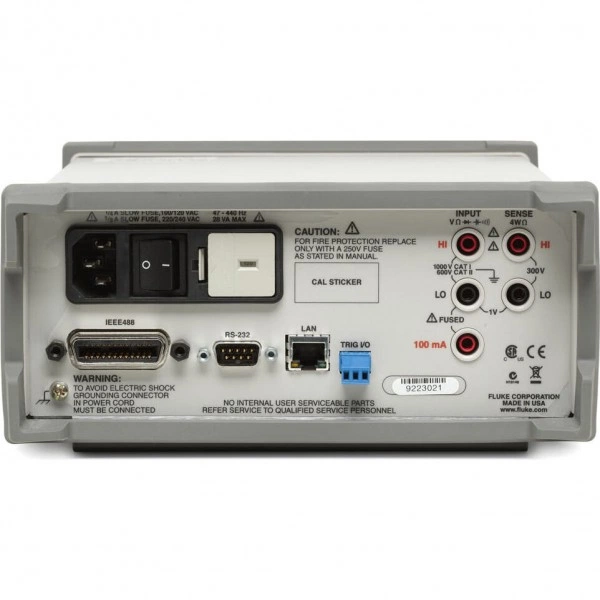

- Выберите подходящий интерфейс для подключения 8845A/8846A к ПК: последовательный, IEEE-488 или Ethernet-интерфейсы для обеих моделей являются стандартными.
- Датчик 8846A имеет USB-порт для удобной передачи данных с помощью внешних устройств USB.
- ПО и драйверы FlukeView® повышают эффективность ПК и совместимы со многими другими приложениями
- Продукты Fluke 8845A/8846A поставляются с бесплатной копией ПО FlukeView Basic.
- Для работы с большим количеством форм или для использования ПО FlukeView Forms Designer для создания своих индивидуальных форм необходимо обновить ПО FlukeView Forms до версии 3.0 с помощью FVF-UG.
- В продуктах 8845A/8846A используются операции и команды управления, аналогичные Fluke 45 и Agilent 34401.
- Это сокращает время обучения и позволяет быстро интегрировать продукты 8845A или 8846A в существующие тестируемые системы.
- Как и все продукты Fluke, модели 8845A/8846A рассчитаны на долгие годы надежной эксплуатации.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 750 |
| Максимальный ток AC, А | 10 |
| Измеряемая температура | –200 - 600 °C |
| Категория безопасности | CAT I 1000 В / CAT II 600 В |
| Габариты | 88 х 217 х 297 мм |
| Масса | 3,6 кг |
| Емкость | 0,1 Ф |
| Частота | 300 кГц |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Комплектация и совместимость
Комплект поставки
- Цифровой мультиметр Fluke 8845A 220V1 шт.
- Прецизионный мультиметр с разрядностью 6,5 знаков + ПО и кабель Fluke 8845A/SU 220V1 шт.
- ПО1 шт.
- Кабель1 шт.
- Руководство по эксплуатации1 шт.
Совместимость
- О многими другими приложениями FlukeView Forms повысит производительность инструмента Fluke и позволит вам документировать, сохранять и анализировать отдельные данные или серии измерений и затем преобразовывать их в проф
