Основная информация о цифровом мультиметре
Цифровой мультиметр. Электрические измерения.
- Напряжение AC
- 750 В
- Ток AC/DC
- 10 А
Назначение и исполнение

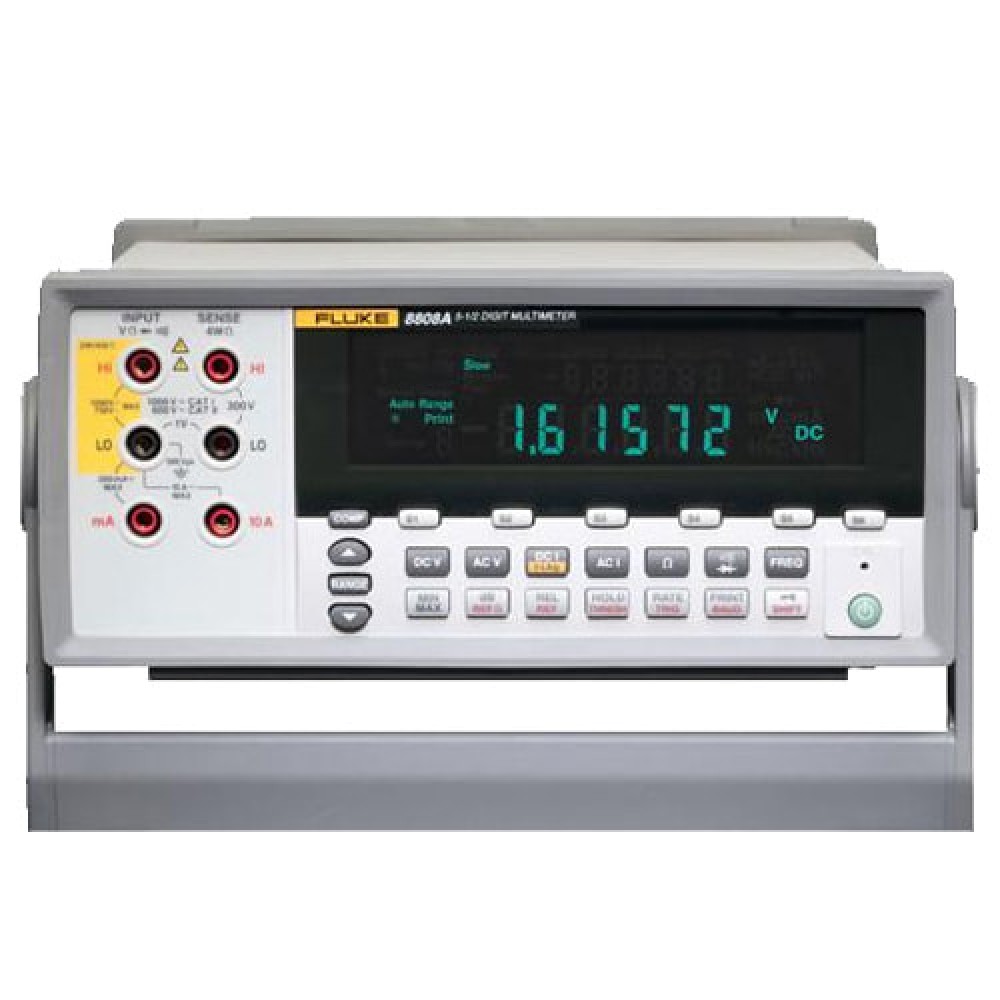

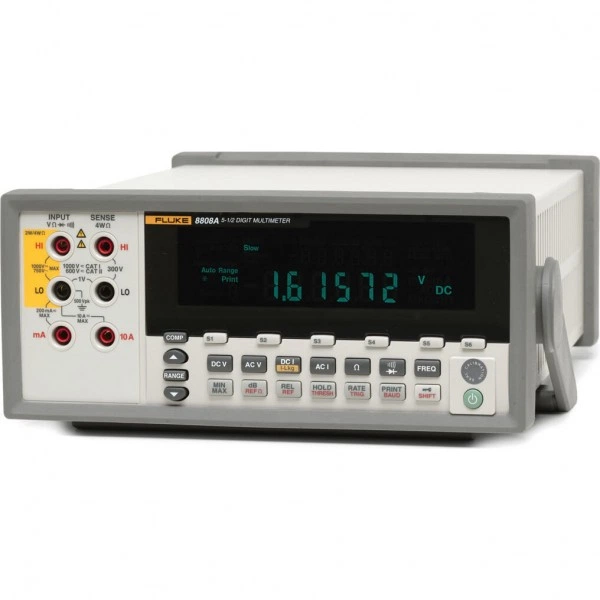

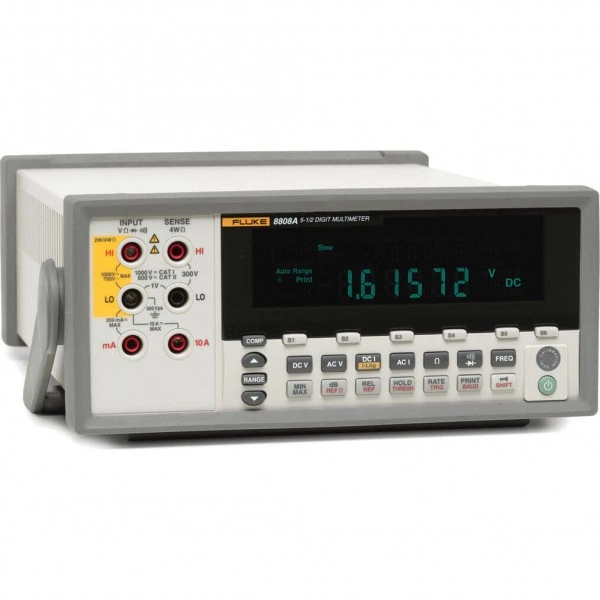

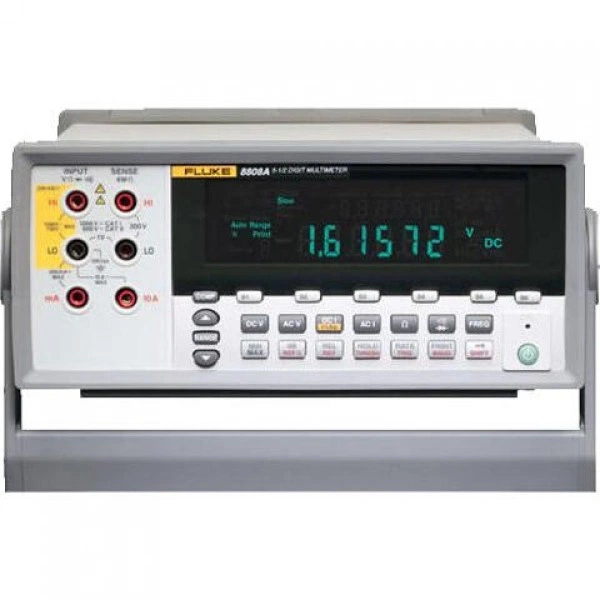

Цифровой мультиметр FLUKE 8808A/TL 220V. Электрический прибор выбирают под измеряемую величину и рабочую цепь. Для этого исполнения важны доступные функции, пределы входов, способ получения показания и удобство подключения. Полное обозначение FLUKE помогает отличить самостоятельную модель от комплекта с дополнительными принадлежностями.
Функциональные возможности 8808A/TL 220V
При диагностике последовательность измерений связывают с задачей: наличие питания, уровень сигнала, состояние соединения или изменение параметра во времени. Несколько функций в одном корпусе позволяют работать с разными вопросами, однако каждая функция сохраняет собственные пределы и условия. Параметры одного режима не переносят автоматически на соседний.
- Разрешение 5,5 разрядов
- Базовая точность при измерении напряжения постоянного тока составляет 0,015 %
- Двойной экран
- Отдельное измерение постоянного тока утечки
- 2 Х 4 Ом 4-проводной измерительный метод
- 6 Специальных клавиш для быстрого доступа к настройкам прибора
- Сравнение ограничителя по верхней/нижней границе для успешного/неудачного тестирования
- Мультиметр Fluke 8808A выполняет большое количество функций, он предназначен для измерения напряжения, сопротивления и силы тока с базовой точностью при измерении напряжения постоянного тока 0,015 %.
- 6 Клавиш для настройки на передней панели модуля 8808A работают аналогично клавишам настройки радиостанций в автомобиле.
- Просто настройте датчик на общее измерение, затем нажмите клавишу Shift и клавишу настройки (от S1 до S6) для сохранения.
- 5,5-разрядный мультиметр Fluke 8808A выполняет востребованные на сегодняшний день измерения.
- Экран 8808A имеет понятные операторам индикаторы об успешном или неудачном проведении испытания.
- Модуль Fluke 8808A позволяет проводить измерения в любой ситуации.
- Модель 8808A имеет уникальный двойной дисплей, который позволяет измерять два разных параметра одного сигнала, используя всего одно тестовое соединение.
- Fluke 8808A — это единственный в своем классе мультиметр, в котором используется низкоомный усилитель и особый метод преобразования тока в напряжение во избежание перенапряжения и для измерения небольших токов.
- В этом особом режиме модуль 8808A может точно измерять небольшие токи с разрешением до 100 нА.
- Проводите 4-проводные измерения с использованием всего 2 диагностических выводов
- Запатентованные раздельные гнезда контактов для реализации функции 2 х 4 Ом позволяют вам выполнять 4-проводные измерения с использованием всего двух (а не четырех) диагностических выводов.
- Задача может усложниться при использовании 4 проводов для точных измерений невысоких значений сопротивления.
- Аксессуар для диагностических выводов Fluke формирует из 4 проводов 2 пары диагностических выводов, благодаря этому установить соединение становится проще.
- Для работы с большим количеством форм или для использования ПО FlukeView® Forms Designer для создания своих индивидуальных форм необходимо обновить ПО FlukeView® Forms до версии 3.0 с помощью FVF-UG.
Технические особенности
Рабочий диапазон, разрешение и погрешность описывают разные свойства результата. Большое количество отсчетов не заменяет оценки точности, а максимальный предел не показывает детализацию малого сигнала. Для сравнения приборов рассматривают одну и ту же величину, режим и уровень сигнала; процентную часть допуска оценивают вместе с добавкой младших разрядов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение AC, В | 750 |
| Максимальный ток AC, А | 10 |
| Масса | 2,1 кг |
| Частота | 1000 кГц |
| Сопротивление | 100 МОм |
| Разрешение | 5,5 разрядов |
| Сопротивление: Провод 2 х 4 | Да |
| Частота: Макс. разрешение | 0,1 мГц |
Применение
На объекте заранее определяют точки подключения и ожидаемый уровень сигнала. При повторных обследованиях сохраняют одинаковую схему, режим и обозначение оборудования. Это помогает отличить изменение состояния цепи от различия в условиях измерения. Необычное показание сопоставляют с устройством проверяемой системы, а не рассматривают изолированно.
Комплектация и совместимость
Комплект поставки
- Цифровой мультиметр Fluke 8808A/TL 220V1 шт.
- Диагностические выводы TL711 шт.
- Rабель адаптера USB/RS2321 шт.
- Cетевой шнур1 шт.
- Датчик1 шт.
- Спецификация WEEE1 шт.
- Правила проведения калибровки1 шт.
- Информация о гарантии1 шт.
- Руководство по началу работы (на английском, французском, немецком, испанском, итальянском, упрощенном китайском, японском языках)1 шт.
- CD-ROM с руководством пользователя (на английском языке)1 шт.
- ПО FlukeView Forms Basic1 шт.
